Wat een vergrendelingsrelais anders doet

A vergrendelend relais behoudt zijn contactpositie nadat de spoel is uitgeschakeld, met behulp van een mechanische grendel of een permanente magneet om de toestand te behouden zonder continue stroom. Dit is het beslissende verschil met een standaardrelais, dat een constante spoelstroom vereist om de contacten gesloten te houden. EEN magnetisch grendelrelais bereikt dit door een kleine permanente magneet te gebruiken om het anker op zijn plaats te houden zodra een korte puls het in beweging heeft gebracht, wat betekent dat de spoel slechts tijdelijk hoeft te worden bekrachtigd om van toestand te wisselen in plaats van gedurende de gehele inschakelcyclus van stroom te blijven voorzien.

Het praktische resultaat van a magnetisch vergrendelingsrelais ontwerp is een betekenisvolle vermindering van het gemiddelde stroomverbruik, omdat de spoel alleen actief is tijdens de korte instel- of resetpuls. Dit maakt de technologie bijzonder relevant voor systemen op batterijen, apparatuur voor afstandsmeting en elke toepassing waarbij het stand-by-stroomverbruik van belang is. In dit artikel worden gemeten schakelgedrag, vermogensvergelijkingsgegevens en structurele afwegingen besproken om te verduidelijken waar een vergrendelend relais het duidelijkste voordeel biedt.

Stroomverbruik vergeleken tussen relaistypen

Het meest meetbare voordeel van a vergrendelend relais komt tot uiting in het gemiddelde energieverbruik gedurende een typische inschakelduur. Het onderstaande horizontale staafdiagram vergelijkt het spoelvermogensverbruik over vier relaiscategorieën in een scenario waarin het contact gedurende langere tijd in één positie blijft tussen schakelgebeurtenissen. Een standaard niet-vergrendelend relais moet de spoelstroom vasthouden gedurende de hele tijd dat het contact gesloten blijft, terwijl een magnetisch grendelrelais alleen stroom trekt tijdens het korte moment dat het van toestand verandert. Het verschil wordt dramatisch naarmate de vasthoudtijd toeneemt, wat precies het scenario is dat het meest relevant is voor besturings- en meettoepassingen in de echte wereld, waarbij een relais uren of dagen achtereen in dezelfde positie kan blijven.

Gedurende een bewaarperiode van 24 uur kan a magnetisch grendelrelais trekt ongeveer Gemiddeld 2 mW, vergeleken met ongeveer 420 mW voor een standaardrelais met dezelfde contactpositie, een verschil dat volledig wordt veroorzaakt door het feit dat het vergrendelende ontwerp alleen stroom nodig heeft tijdens de korte schakelpuls zelf. Deze kloof wordt alleen maar groter naarmate de duur van de vasthouding toeneemt. Daarom wordt de vergrendelingstechnologie zo vaak gespecificeerd voor apparatuur op afstand of op batterijen.

Schakelen tussen pulsgedrag bij herhaalde handelingen

Omdat een magnetisch vergrendelingsrelais afhankelijk is van een korte puls om van status te veranderen, is de consistentie van die pulsrespons in de loop van de tijd net zo belangrijk als de energiebesparing in stand-by. In het onderstaande lijndiagram wordt de minimale pulsduur weergegeven die nodig is om het relais op betrouwbare wijze te bedienen gedurende vijf fasen van een levensduurtest van een schakelaar, van begin 50.000 schakelingen tot 1 miljoen schakelingen. Er wordt een lichte toename van de vereiste pulsbreedte verwacht omdat de mechanische vergrendeling en magnetische componenten lichte slijtage vertonen, maar de trend zou geleidelijk moeten blijven in plaats van een plotselinge sprong te laten zien. Bij deze test neemt de vereiste pulsduur slechts bescheiden toe over het volledige bereik van miljoenen cycli, wat aangeeft dat de magnetische grendel een betrouwbare houdkracht behoudt tot ver buiten de gebruikelijke onderhoudsintervallen.

De vereiste pulsduur gaat van ongeveer 6 ms bij 50.000 cycli tot ongeveer 11 ms bij 1 miljoen cycli , een verandering die comfortabel binnen de ontwerpmarge van het aandrijfcircuit blijft die de meeste besturingssystemen toewijzen aan een vergrendelend relais. Dit voorspelbare, geleidelijke patroon is een sterke indicator voor consistente magnetische vergrendelingsprestaties in plaats van voortijdige mechanische slijtage.

Waar vergrendelingsrelais het meest worden toegepast

De energie-efficiëntie van een vergrendelend relais Het gebruik ervan richt zich uiteraard op toepassingen waarbij de standby-stroom net zo belangrijk is als de schakelprestaties. Het verticale staafdiagram hieronder toont de typische gebruiksverdeling over algemene toepassingscategorieën, gebaseerd op geaggregeerde veldpatronen. Slimme meters en apparatuur voor monitoring op afstand lopen met een ruime marge voorop, gevolgd door toegangscontrole op batterijen, systemen voor zonne-energie en hernieuwbare energie, en industriële apparatuur waarbij de verminderde warmteopwekking door een lagere gemiddelde stroom ook een belangrijk secundair voordeel is.

Slimme meters en monitoring op afstand zijn goed voor ongeveer 35% van de typische implementatie , wat direct aansluit bij het bijna nul-stroomverbruik in de stand-bymodus dat in de vorige sectie is besproken. Toegangscontrolesystemen op batterijen volgen op de voet, aangezien a magnetisch grendelrelais kan voor onbepaalde tijd een vergrendelde of ontgrendelde status behouden zonder dat de batterij leegraakt tussen schakelgebeurtenissen.

Vergrendelingsrelais versus standaardrelais over sleutelafmetingen

Een radardiagram maakt het gemakkelijker om de volledige afweging te zien tussen a magnetisch vergrendelingsrelais en een standaard niet-vergrendelend relais, omdat het meerdere dimensies tegelijk uitzet in plaats van alles tot één enkel getal te reduceren. In het onderstaande diagram worden beide relaistypen vergeleken op het gebied van energie-efficiëntie in stand-by, de eenvoud van het regelcircuit, de betrouwbaarheid van het statusbehoud, de schakelsnelheid en de mechanische complexiteit. Het vergrendelende relais reikt veel verder op het gebied van stand-by-efficiëntie en statusbehoud, terwijl het standaardrelais verder reikt op het gebied van de eenvoud van het stuurcircuit, omdat er geen afzonderlijke instel- en reset-aandrijflogica nodig is. Deze afweging is precies waarom de keuze tussen de twee vaak neerkomt op de vraag of energie-efficiëntie of eenvoud van de bestuurder belangrijker zijn voor een bepaald ontwerp.

De grafiek bevestigt dat a vergrendelend relais is de sterkere keuze wanneer stand-byvermogen en statusbehoud het belangrijkst zijn, terwijl een standaardrelais eenvoudiger aan te sturen is vanuit een basisbesturingscircuit. Geen van beide opties is universeel beter; de beslissing hangt af van de vraag of de toepassing prioriteit geeft aan energie-efficiëntie of aan minimale drivercomplexiteit, en veel systeemontwerpen gebruiken uiteindelijk beide relaistypen voor verschillende subsystemen binnen hetzelfde product.

Praktische richtlijnen voor het specificeren van een magnetisch grendelrelais

Het specificeren van een magnetisch grendelrelais begint terecht met het bevestigen dat de applicatie daadwerkelijk profiteert van statusbehoud zonder continue stroom. De onderstaande tabel vat praktische scenario's samen waarin een vergrendelend ontwerp doorgaans de juiste keuze is, naast gevallen waarin in plaats daarvan beter een standaardrelais kan worden gebruikt.

Op scenario's gebaseerde selectiereferentie

Voordat een vergrendelend relais in een ontwerp wordt voltooid, helpen een paar extra controles de geschiktheid op de lange termijn te bevestigen:

1. Bevestig dat het aandrijfcircuit op betrouwbare wijze de vereiste instel- en reset-pulskarakteristieken kan leveren.
2. Controleer of de toepassing een vergrendeling met één of twee spoelen nodig heeft.
3. Controleer het statusbehoudgedrag onder verwachte trillings- of schokomstandigheden.
4. Controleer de contactwaarde ten opzichte van de werkelijke belastingsstroom van het geschakelde circuit.
5. Plan een positiedetectiemethode als het besturingssysteem de huidige relaisstatus moet bevestigen na een stroomonderbreking.

Productieprecisie achter betrouwbare vergrendelingsprestaties

De eerder besproken stabiele pulsduurcurve hangt af van de consistente productie van de permanente magneet, het anker en de spoelconstructie in een magnetisch vergrendelingsrelais . Variatie in de magneetsterkte of de uitlijning van de ankers kan de minimale pulsenergie verschuiven die nodig is om op betrouwbare wijze van status te wisselen. Daarom is een strakke procescontrole belangrijker voor vergrendelende ontwerpen dan voor eenvoudigere standaardrelais. Geautomatiseerde assemblage en magnetische tests tijdens het proces zorgen ervoor dat een magnetisch grendelrelais binnen nauwe toleranties blijft presteren in productiebatches, wat het voorspelbare langetermijngedrag ondersteunt dat wordt weergegeven in de bovenstaande schakellevensduurgegevens.

Procesverificatiestappen zoals magnetische fluxtesten, pulsresponsbemonstering en mechanische cycluscontroles zijn standaardpraktijken die de betrouwbaarheidsgegevens ondersteunen waarnaar in dit artikel wordt verwezen. Voor ingenieurs die op grote schaal een vergrendelend relais aanschaffen, is het bevestigen van deze kwaliteitscontrolepunten bij een leverancier vaak net zo waardevol als het beoordelen van de gepubliceerde datasheetspecificaties.

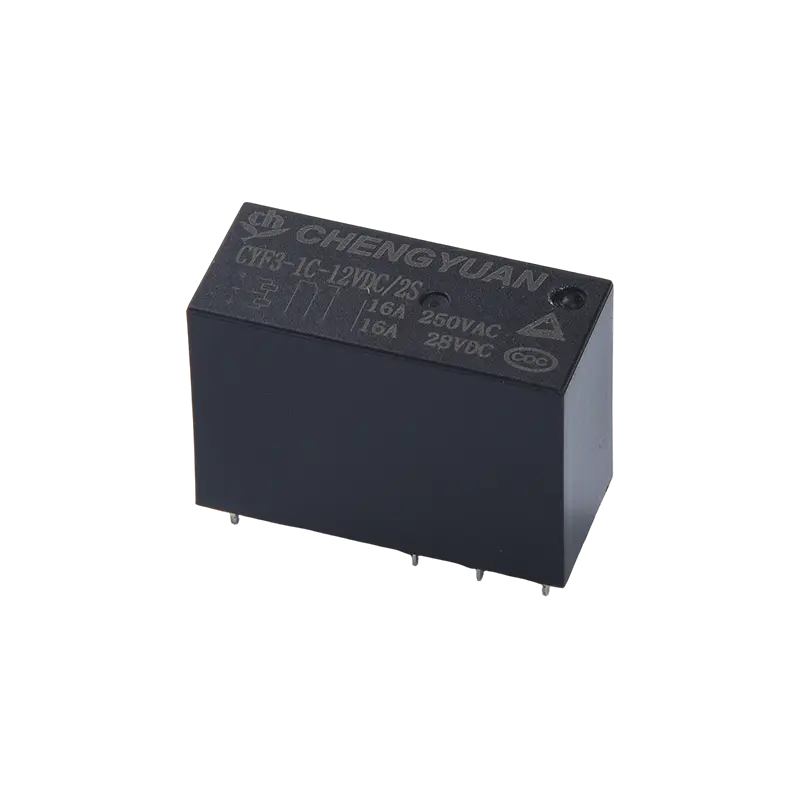

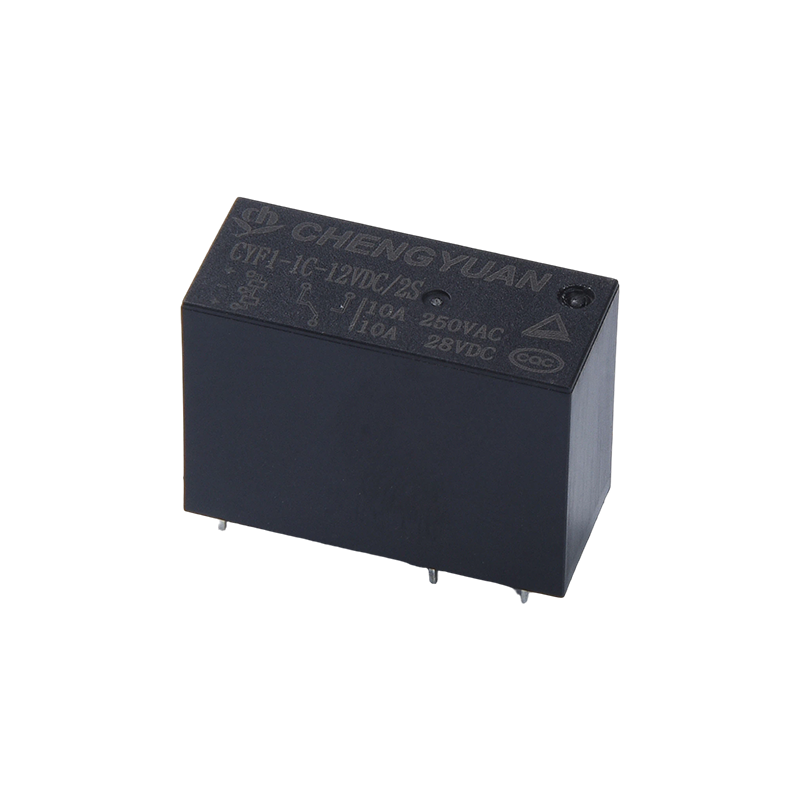

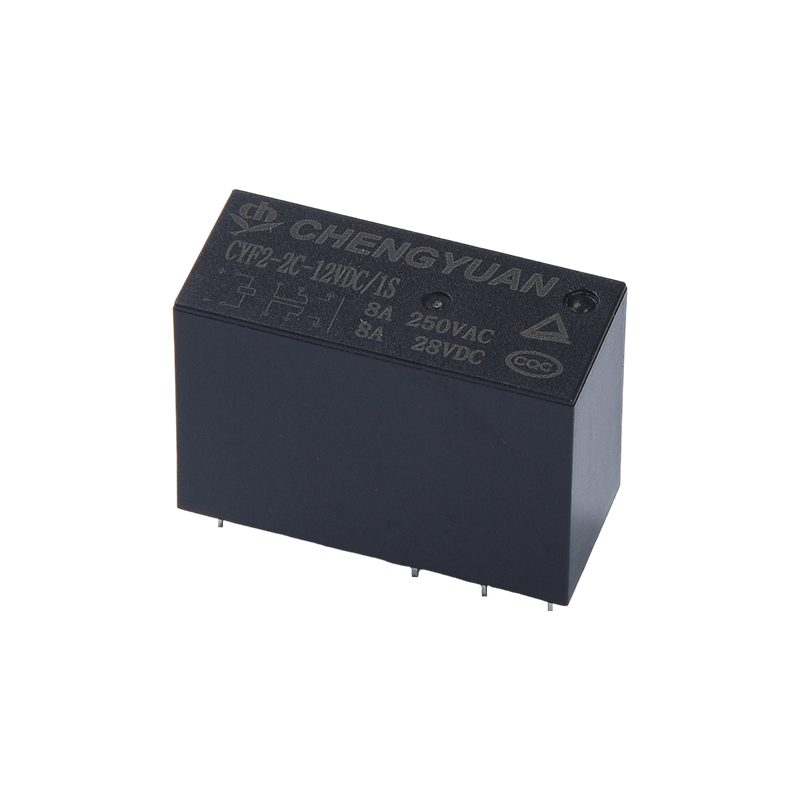

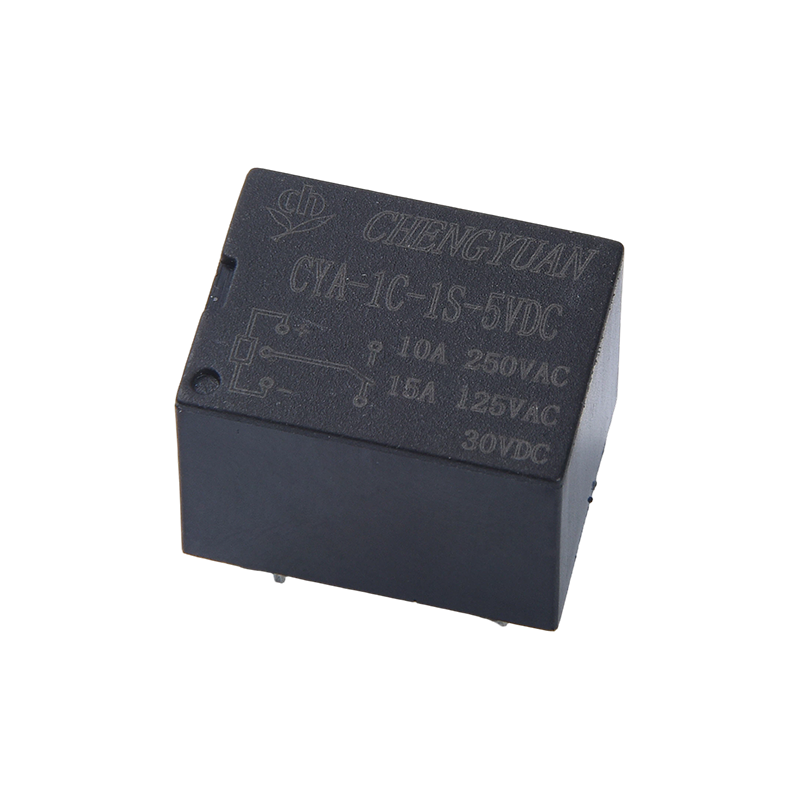

Over Ningbo Chengyuan Chuangke Electronics Co., Ltd.

Ningbo Chengyuan Chuangke Electronics Co., Ltd. is een dochteronderneming van Ningbo Yinzhou Chengyuan Electronic Device Factory. Ik ben al bijna bijna intensief bezig met de productie van relais 30 jaar , opereert het bedrijf als een professionele fabrikant die R&D, productie en verkoop integreert vergrendelend relais en aanverwante schakelcomponenten. Het kernprincipe, 'eerlijkheid als basis en kwaliteit als de ziel', wordt ondersteund door efficiënt teamwerk gericht op het opbouwen van een reputatie voor betrouwbare producten op zowel binnenlandse als internationale markten.

De fabriek heeft geautomatiseerde productieapparatuur geïntroduceerd, selecteert hoogwaardige materialen en past strikte procescontroles toe in de gehele productieketen om de stabiliteit en duurzaamheid van de voltooide eenheden te ondersteunen. Gebaseerd op de binnenlandse markt, breidt het bedrijf actief zijn internationale lay-out uit, en de focus op kwaliteit en eerlijke service heeft ertoe bijgedragen dat het erkenning heeft opgebouwd bij klanten in binnen- en buitenland. Geleid door voortdurende technologische innovatie werkt Ningbo Chengyuan Chuangke Electronics Co., Ltd. aan het versterken van industriële modernisering en streeft ernaar een betrouwbare partner te blijven voor organisaties die magnetische relaisoplossingen aanschaffen.

Veelgestelde vragen

Vraag 1: Hoe behoudt een vergrendelend relais zijn positie zonder continue stroom?

A1: Het maakt gebruik van een permanente magneet of mechanische vergrendeling om het anker op zijn plaats te houden na een korte spoelpuls, zodat er geen voortdurende stroom nodig is om de contactstatus te behouden.

Vraag 2: Wat is het belangrijkste voordeel van een magnetisch grendelrelais in systemen op batterijen?

A2: Omdat de spoel alleen stroom trekt tijdens de korte schakelpuls, daalt het energieverbruik in stand-by dramatisch vergeleken met een relais dat bekrachtigd moet blijven om zijn positie te behouden.

Vraag 3: Heeft een magnetisch vergrendelingsrelais een complexer aandrijfcircuit nodig?

A3: Ja, er is over het algemeen pulslogica voor instellen en resetten nodig in plaats van een eenvoudig continu spoelsignaal, wat enige circuitcomplexiteit toevoegt in ruil voor de energiebesparing.

Vraag 4: Hoe kan een systeem de huidige status van een vergrendelend relais bevestigen na een stroomuitval?

A4: Veel ontwerpen voegen een positiedetectiemethode toe, zoals een hulpcontact of feedbacksignaal, zodat het besturingssysteem de relaisstatus kan verifiëren zodra de stroom is hersteld.

Vraag 5: Welke productiefactoren hebben de meeste invloed op de betrouwbaarheid van het vergrendelingsrelais?

A5: Consistente permanente magneetsterkte, nauwkeurige uitlijning van het anker en gecontroleerde spoelwikkeling zijn de belangrijkste factoren die bepalen hoe betrouwbaar een magnetisch grendelrelais schakelt gedurende zijn nominale levensduur.
