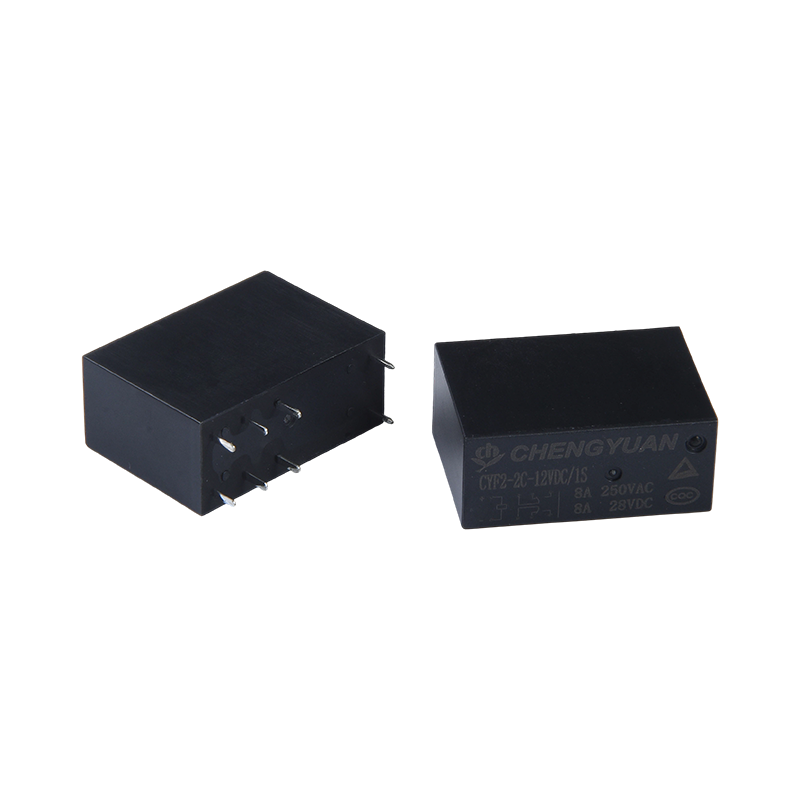

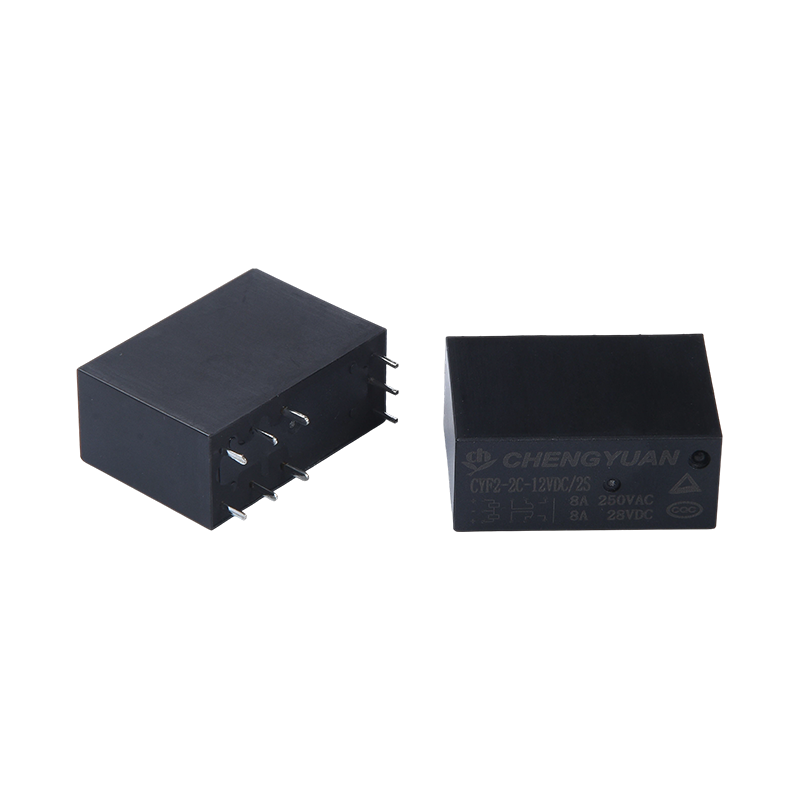

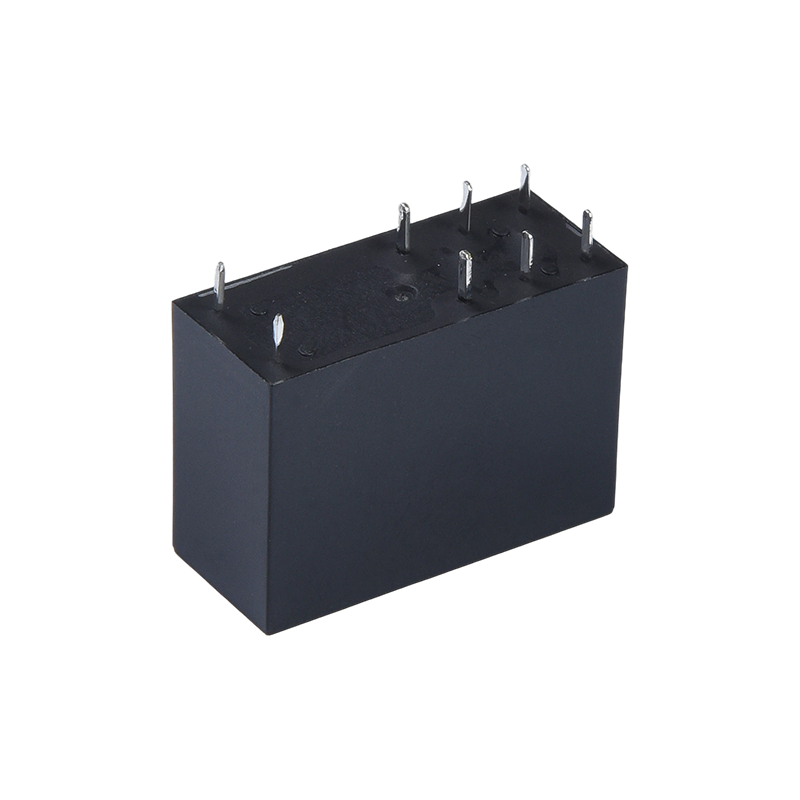

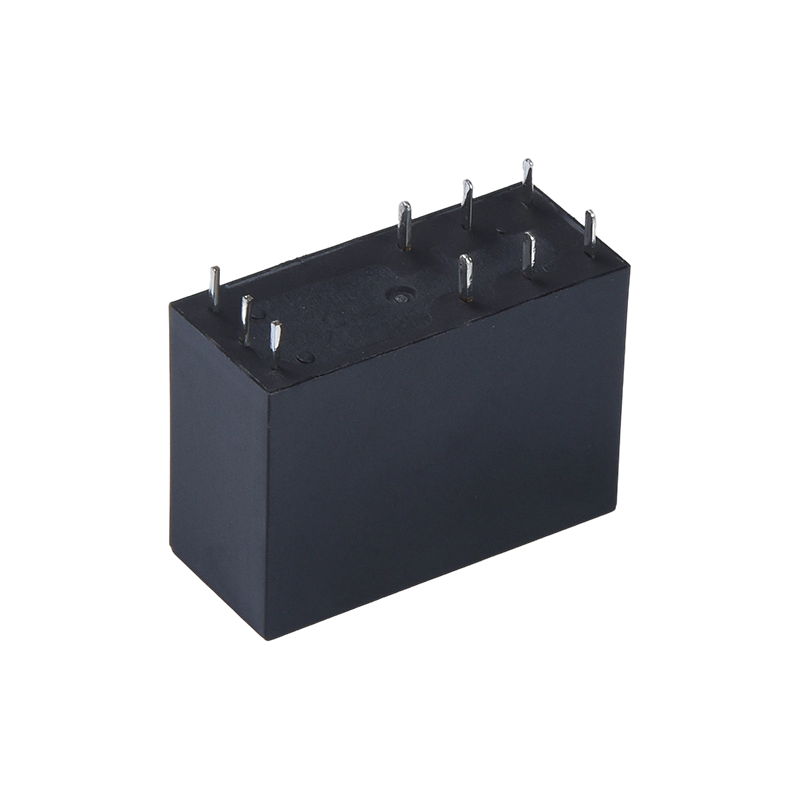

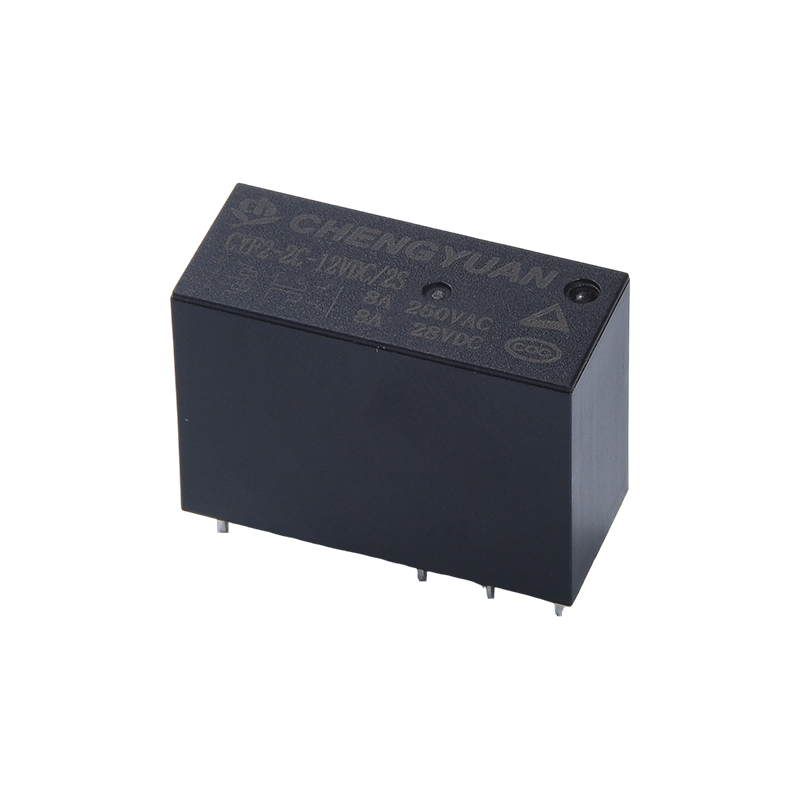

Kenmerken:
1. Magnetische vergrendelingsfunctie: maakt gebruik van pulsexcitatie; de spoel verbruikt alleen stroom tijdens het schakelmoment en de contactstatus is zelfvergrendelend na het uitschakelen, waardoor het energieverbruik van het systeem aanzienlijk wordt verminderd.
2. Hoge belasting schakelen: contacten ondersteunen 8A stroomschakeling en voldoen aan de krachtige besturingsbehoeften van huishoudelijke apparaten zoals airconditioners en magnetrons.
3. Hoge weerstandsspanningsisolatie: de weerstandsspanning tussen de spoel en de contacten bereikt 5000 V, wat uitstekende elektrische isolatieprestaties oplevert en de veiligheid van het stuurcircuit garandeert.
4. Compact ontwerp: klein formaat en compacte structuur, ideaal voor montage met hoge dichtheid op printplaten.
5. Breed spanningsspoelbereik: Biedt verschillende spoelspecificaties van 3VDC tot 48VDC, aangepast aan verschillende stuurspanningen.
6. Veiligheidscertificering: TUV- en CQC-gecertificeerd, in overeenstemming met internationale veiligheidsnormen.
Typische toepassingen:
1. Communicatieapparatuur: gebruikt in communicatiebasisstations en schakelapparatuur voor het schakelen van circuits met laag vermogen en signaalroutering.
2. Huishoudelijke apparaten: geschikt voor airconditioners, magnetrons en andere apparatuur als energiebesparende stroomschakelaar.
3. Beveiligingsapparatuur: wordt gebruikt in beveiligingsalarmsystemen en toegangscontrole om ervoor te zorgen dat de oorspronkelijke vergrendelings- of alarmstatus behouden blijft, zelfs in het geval van een stroomstoring.
4. Kantoorapparatuur: toegepast in kantoorautomatiseringsapparatuur, zoals kopieerapparaten en printers, om het energieverbruik in stand-by te verminderen.
Contactgegevens
| Typ | CYA |
| Contactmateriaal | Zilverlegering |
| Contactweerstand | 100 mΩ max. (bij 1A 16VDC) |
| Nominale belasting (ohmse belasting) | 10A250VAC |
| Max. schakelstroom | 15A |
| Max. schakelspanning | 250VAC |
| Max. schakelvermogen | 2500VA |
| Min. schakelbelasting | 6V 1A |
Kenmerken
| Bedrijfstijd (bij nominale spoelspanning) | Maximaal 8 ms. ( Geen diode) |
| Tijd vrijgeven | Maximaal 5 ms. ( Geen diode) |
| Isolatieweerstand | Min. 1000 MΩ (bij 500 VDC) |
| Diëlektrische sterkte | Tussen open contacten: 750VAC, 50/60Hz gedurende 1min |
| Tussen spoel en contact: 1500VAC, 50/60Hz gedurende 1min |
| Trillingsbestendigheid | Destructief | 10-55 Hz, bij dubbele amplitude van 1,5 mm |
| Functioneel | 10-55 Hz, bij dubbele amplitude van 1,5 mm |
| Schokbestendigheid | Functioneel | 10G min |
| Destructief | 10G min |
| Uithoudingsvermogen | Mechanisch uithoudingsvermogen (10800 ops./u) | 10.000.000 bewerkingen (bij kamertemperatuur) |
| Elektrisch uithoudingsvermogen (360ps/u) | 100.000 bewerkingen (bij kamertemperatuur) |
| Omgevingstemperatuur | -40℃~ 85℃ (geen condensatie) |
| Gewicht | Ongeveer 8,5 g |
Spoelgegevens (bij 20℃)
| Nominaal spanning (VDC) | Nominaal operationeel actueel ±10%(mA) | Spoelweerstand ±10%(Ω) | Nominaal operating kracht | Bedrijfsspanning (Max.) | Laat spanning los (min.) | Max. toegestane spanning |
| 3 | 120 | 25 | Ongeveer 0,36 W | 75% van nominaal spanning | 5% van nominaal spanning | 130% van de nominale spanning |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |
De hierboven getoonde gegevens zijn initiële waarden. Stel de maximaal toegestane spanning op de spoel niet langer dan 10 minuten in om oververhitting van de spoel te voorkomen.
Afmetingen, bedradingsschema, PCB-indeling (eenheid: mm)
Karakteristieke rondingen
CYA - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Type: CYA
2: Aantal polen: 1-1 pool
3: Contactregeling: C Van C ; H Van A; B Van B
4: Nominale spanning: 3,5,6,9,12,18,24,48VDC
5: Kleur behuizing: T -Wit; H-zwart; L-Blauw 6: Spoelvermogen: D-0,45 W L-0,36 W
7: Beschermende constructie: S-Flux-bestendig,
SH-Verzegeld type wasbaar
8: Speciale parameter: Nihil-standaardtype
Letter of nummer-Speciaal vereiste
(1): Fluxbestendige relais kunnen niet worden gebruikt in omgevingen met verontreinigende stoffen zoals H2S, SO2, NO2, stof, enz.
(2): Waterreiniging of oppervlaktebehandeling wordt niet aanbevolen nadat de fluxbestendige relais op de printplaat zijn gemonteerd.
(3): Klantspecifieke vereisten (XX) worden door ons bedrijf geëvalueerd en vervolgens gemarkeerd met karakteristieke symbolen.
