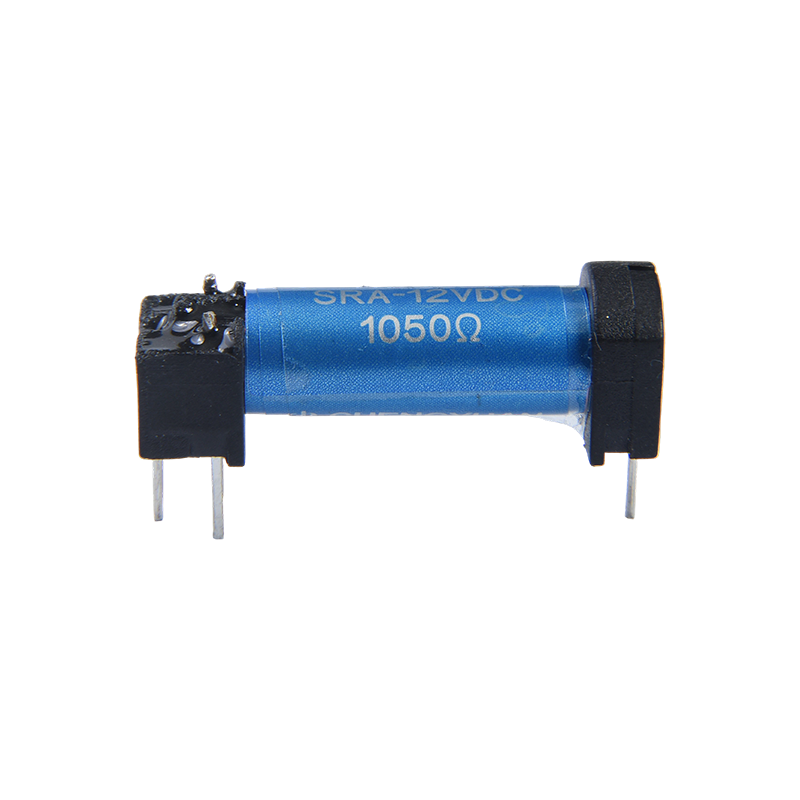

Het SR Reed Relay (ook bekend als 500Ω 700Ω 1050Ω Reed Relay, PCB Mount Reed Relay) is een kra

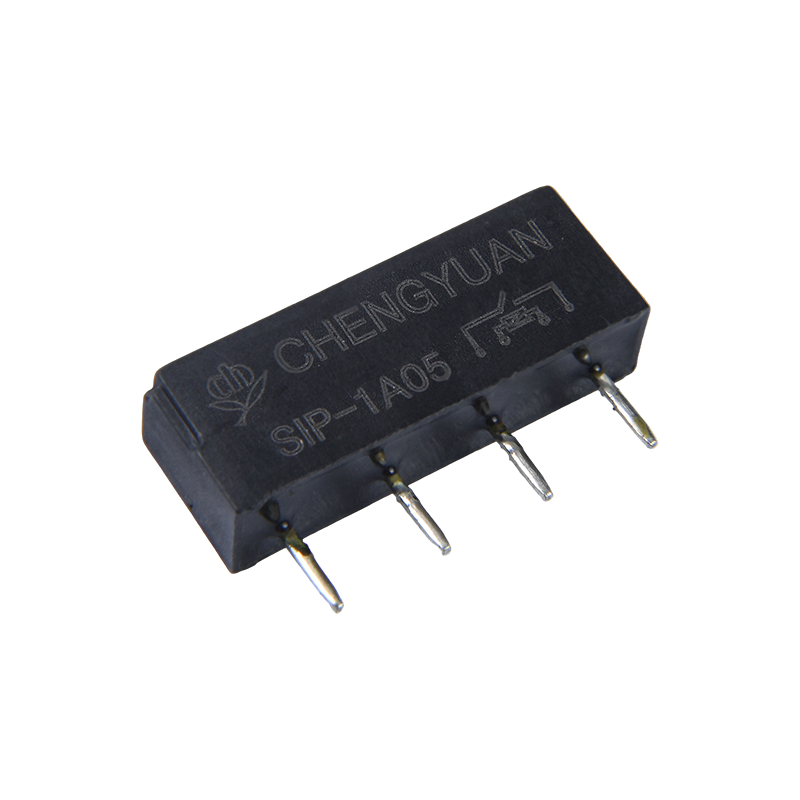

Op het gebied van het schakelen en isoleren van kleine signalen biedt het SIP-relais, een reed-re

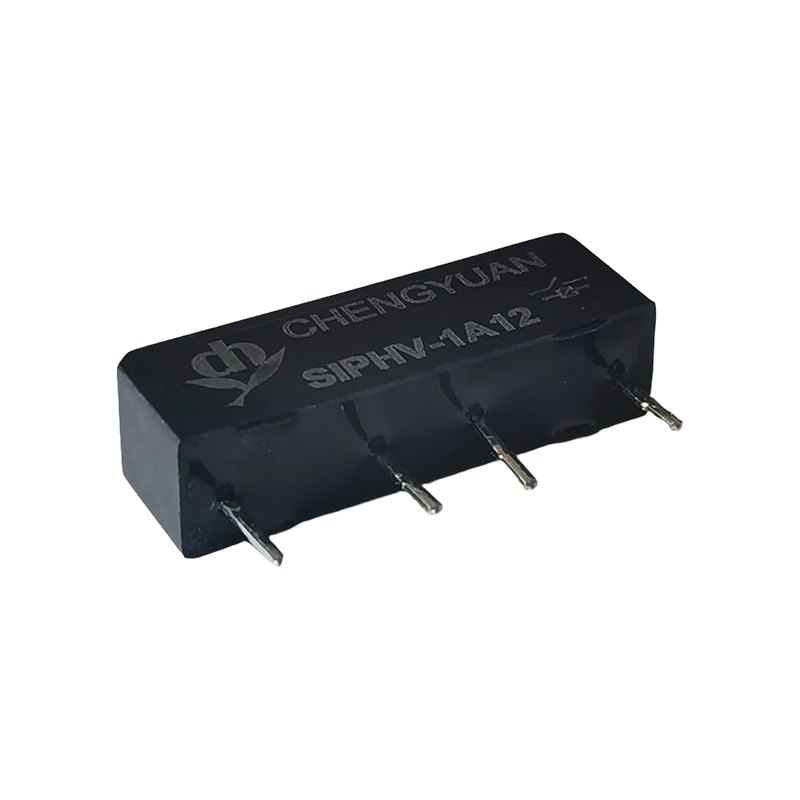

Het SIPHV-relais is een op een printplaat monteerbaar hoogspanningsreedrelais met een laadvermoge

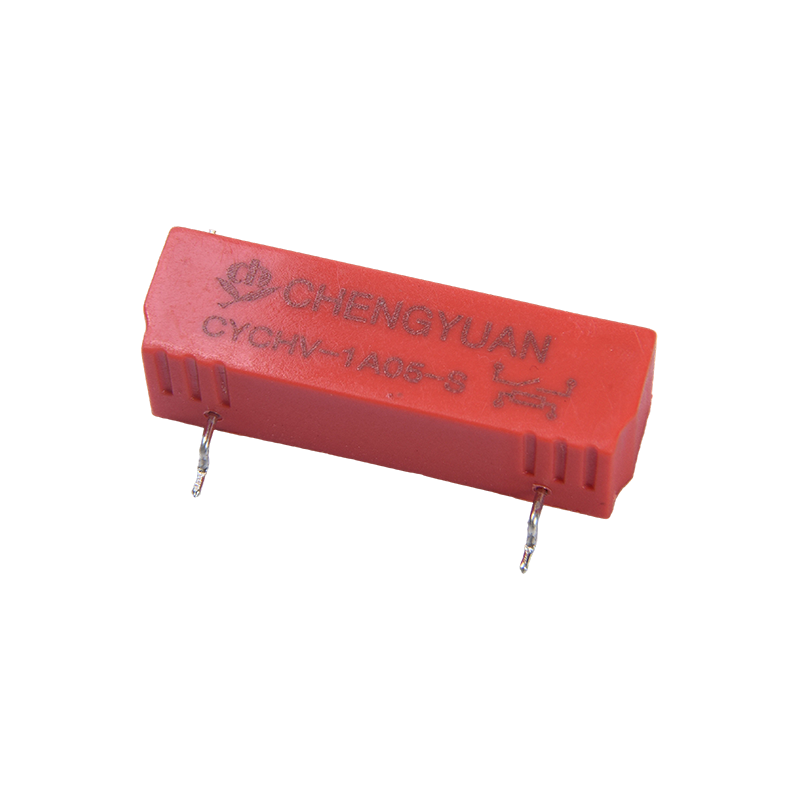

Het CYCHV Reed Relay (ook bekend als Small High Voltage Reed Relay, 3.5KV Reed Relay, PCB Mount R

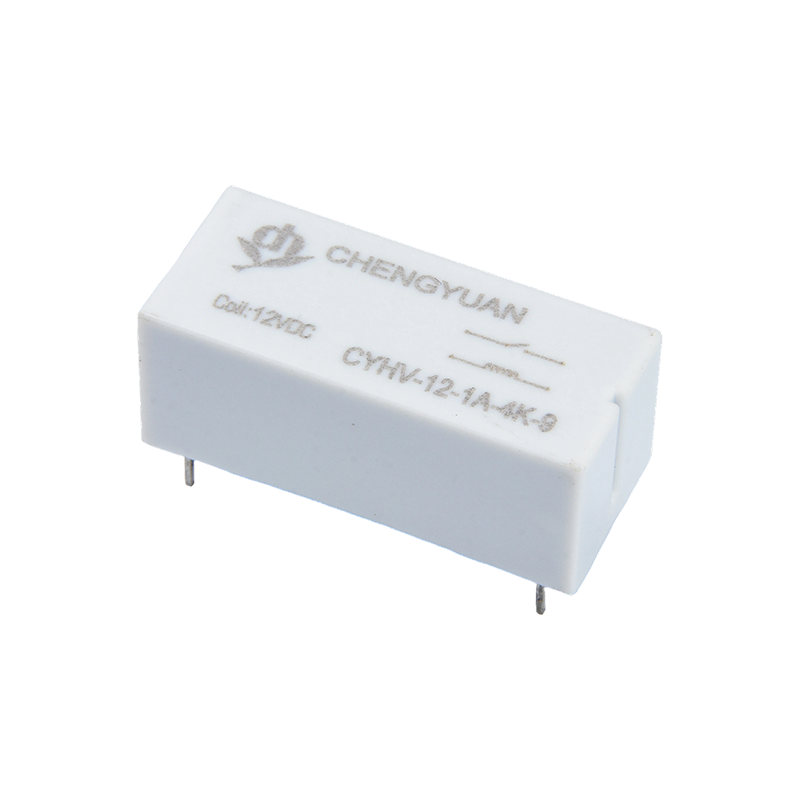

Op het gebied van hoogspanningsschakeling met kleine signalen is het CYHV-relais een miniatuur re

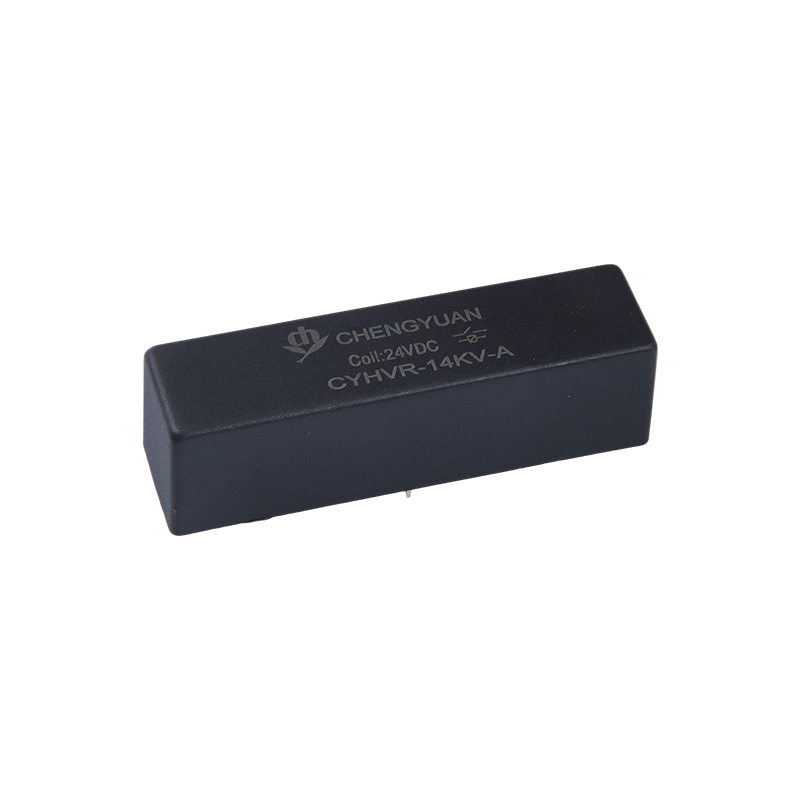

De CYHVR is een DC-hoogspannings-reedrelais met een contacthoudspanning van 14KV/20KV. Het word
Luister naar het starten van een transportmotor van 15 kW en u hoort één stevige klap in plaats van een reeks klikken. Dat ene geluid beantwoordt de vraag hoe een motorstarter werkt. De stuurspanning bereikt een spoel, de spoel bouwt een magnetisch veld op, een bewegend ank...
LEES MEEREen 100 A NH-zekeringelement met een uitschakelvermogen van 120 kA en een 100 A-verbinding met een uitschakelvermogen van 20 kA zien er op de plank vrijwel identiek uit, voeren bij normaal gebruik dezelfde stroom en passen vaak in dezelfde houder. Ze gedragen zich heel ande...
LEES MEEREen contactof met hoog vermogen begint ertoe te doen wanneer een normaal relais de belasting niet langer kan absorberen. Praktisch gezien beginnen veel contactors boven de 15 A, en industriële modellen kunnen honderden of duizenden ampères schakelen. Als u er een selecteert...
LEES MEERA reed relais is een schakelapparaat gebouwd rond een paar ferromagnetische reedcontacten, verzegeld in een glazen capsule, geactiveerd door een omringende spoel die een magnetisch veld genereert om de tongen naar elkaar toe te trekken. Deze afgedichte constructie is wat een reed-relaisschakelaar afgezien van open-frame elektromechanische ontwerpen: de contacten blijven geïsoleerd van stof, vocht en oxidatie, wat consistent schakelen met lage weerstand over zeer hoge cycli ondersteunt. Als categorie van elektromagnetisch reed-relais is hij bijzonder geschikt voor signaalschakelingen met lage stroomsterkte, testapparatuur en toepassingen waarbij een snelle, nauwkeurige bediening belangrijker is dan de bruto laadcapaciteit.
Het directe voordeel van een elektrisch reed-relais is snelheid gecombineerd met reinheid van de contacten: omdat het schakelmechanisme compact en afgedicht is, zijn de werkingstijden doorgaans veel sneller dan die van standaard elektromechanische relais, en is het stuiteren van contacten meestal minimaal. In dit artikel worden gemeten schakelgegevens, levenscyclusgedrag en structurele vergelijkingen besproken om te verduidelijken waar een reed-relais het beste past binnen een breder ontwerp van een besturingssysteem.
Bij het beoordelen van een reed-relaisschakelaar vergeleken met algemene elektromechanische schakelbenchmarks vallen vijf kenmerken het duidelijkst op: bedieningssnelheid, contactbouncecontrole, afgedichte betrouwbaarheid, mechanische levensduur en spoelgevoeligheid. In het onderstaande horizontale staafdiagram wordt elk kenmerk beoordeeld op een index van 0-100, opgebouwd uit typische gegevensbladbereiken van reed-relais. Werksnelheid en afgedichte betrouwbaarheid scoren het hoogst, wat het fundamentele ontwerpvoordeel weerspiegelt van een afgedichte glazen capsule waarin de reedcontacten zijn beschermd tegen omgevingsverontreiniging. Ook de spoelgevoeligheid scoort goed, omdat het compacte rietsamenstel relatief weinig magnetische kracht nodig heeft om in werking te stellen. De mechanische levensduur ligt iets lager in vergelijking met de andere meetwaarden, alleen omdat reed-contacten, hoewel duurzaam, dunner zijn dan zwaardere relaisbladen, een afweging die bewust is gemaakt in ruil voor sneller schakelen.
Deze op indexen gebaseerde weergave bevestigt dat de kernkracht van een reed-relais ligt in het snel en schoon schakelen in plaats van het hanteren van zware lasten. Dat is precies de reden waarom het toepassingen als testopstellingen, medische instrumenten en nauwkeurige signaalroutering domineert, waarbij een elektrisch reed-relais moet snel en consistent schakelen zonder contactgeluid te introduceren.
Omdat de afgedichte contacten van een reed-relais beschermd blijven tegen verontreinigingen in de lucht, heeft de contactweerstand de neiging ongebruikelijk stabiel te blijven over zeer hoge cycli in vergelijking met open-frame relaisontwerpen. Het onderstaande lijndiagram geeft de contactweerstand weer voor een elektromagnetisch reed-relais over vijf fasen van een levensduurtest voor schakelingen, variërend van 100.000 cycli tot 5 miljoen cycli, wat een realistisch bereik is voor veel reed-toepassingen op signaalniveau. De curve vertoont een langzame, gecontroleerde stijging in plaats van een scherpe sprong, wat het voordeel weerspiegelt van de hermetisch afgesloten glazen omhulling die de contactoppervlakken beschermt tegen oxidatie. Dit soort voorspelbare degradatiepatroon geeft ingenieurs vertrouwen bij het specificeren van een reed-relaisschakelaar voor toepassingen met zeer hoge schakelfrequentie-eisen, zoals geautomatiseerde testapparatuur die duizenden keren per dag ronddraait.
De weerstand stijgt slechts vanaf ruwweg 35 mΩ bij 100.000 cycli tot ongeveer 70 mΩ bij 5 miljoen cycli , een ongewoon vlakke curve voor een relaistechnologie, wat onderstreept waarom een reed-relais vaak de voorkeur heeft voor hoogfrequente, lage stroomschakelingen waarbij de verslechtering van de contacten minimaal moet blijven gedurende een zeer lange levensduur.
De toepassingsverspreiding van een elektrisch reed-relais ziet er heel anders uit dan een standaard elektromechanisch relais, omdat de sterke punten ervan wijzen op precisie en snelheid in plaats van op stroomschakeling. Het verticale staafdiagram hieronder toont de typische gebruiksverdeling over algemene toepassingscategorieën, gebaseerd op geaggregeerde veldpatronen. Test- en meetapparatuur loopt met een ruime marge voorop, gevolgd door telecommunicatie-switching, medische instrumenten en beveiligings- of toegangscontrolesystemen, waarbij een kleiner aandeel naar algemene signaalrouteringstaken gaat.
Alleen al test- en meetapparatuur is goed voor ongeveer 34% van de typische inzet van reed-relais , gedreven door de behoefte aan snel, herhaalbaar schakelen in geautomatiseerde testbanken waar een standaard elektromechanisch relais te veel vertraging of contactstuiteren zou introduceren. Telecommunicatietoepassingen zijn ook sterk afhankelijk van de afgedichte, geluidsarme schakeling die een reed-relaisschakelaar biedt voor signaalpadselectie.
Een radardiagram is een handige manier om te visualiseren hoe een reed relais te vergelijken met een standaard elektromechanisch relais over meerdere dimensies tegelijk. In het onderstaande diagram worden beide relaistypen weergegeven op basis van werksnelheid, contactreinheid, draagvermogen, compactheid en mechanische levensduur. De vorm van het reed-relais strekt zich veel verder uit wat betreft bedieningssnelheid en contactzuiverheid, wat het afgedichte schakelmechanisme met lage massa weerspiegelt, terwijl het standaardrelais verder reikt wat betreft laadvermogen, omdat de zwaardere contactbladen zijn gebouwd om grotere stromen te onderbreken. Geen van beide vormen domineert elke as, en dat is de kern van het verhaal: de twee technologieën zijn complementair in plaats van concurrerend in alle gebruiksscenario's.
Deze zij-aan-zij-visie versterkt dat een elektromagnetisch reed-relais is de sterkere keuze voor snel, schoon schakelen met lage stroomsterkte, terwijl een standaard elektromechanisch relais beter geschikt blijft voor belastingen met hogere stroomsterktes. Ingenieurs die een gemengd besturingssysteem ontwerpen, gebruiken beide technologieën vaak samen, waarbij ze reed-relais toepassen voor het schakelen op signaalniveau en standaardrelais voor het schakelen op vermogensniveau binnen hetzelfde paneel.
Het goede kiezen reed-relaisschakelaar begint met de bevestiging dat de toepassing echt vraagt om schakelen met lage stroomsterkte en hoge snelheid in plaats van een zwaardere belastingonderbreking. De onderstaande tabel vat praktische scenario's samen waarin een reed-relais doorgaans de juiste keuze is, naast gevallen waarin een alternatieve relaistechnologie beter geschikt is.
| Scenario | Geschikte keuze | Reden |
|---|---|---|
| Geautomatiseerde testbank | Reed-relais | Snelle werkingstijd, minimale stuitering |
| Selectie van telecomsignaalpad | Reed-relais | Geluidsarme, afgedichte schakeling |
| Schakelen van motor of verwarming | Standaard elektromechanisch relais | Vereist hogere stroomverwerking |
| Signaalschakeling van medische apparaten | Reed-relais | Precisietiming, verzegelde betrouwbaarheid |
Voordat een reed-relais definitief in een ontwerp wordt opgenomen, helpen een paar extra controles de geschiktheid op de lange termijn te bevestigen:
De eerder besproken stabiele contactweerstandscurve hangt af van nauwkeurige fabricage in elk stadium: de uitlijning van het riet in de glazen capsule, de kwaliteit van de contactplating en de integriteit van de afdichting van de envelop zelf. Zelfs kleine inconsistenties in de rietopening of de plaatdikte kunnen de bedrijfsspanning verschuiven of een inconsistent stuitergedrag in een productiebatch veroorzaken. Geautomatiseerde assemblage en elektrische tests tijdens het proces helpen bij het behouden van een elektromagnetisch reed-relais presteren binnen nauwe toleranties, wat vooral belangrijk is bij test- en meettoepassingen waarbij de schakeltiming consistent moet blijven over duizenden eenheden.
Procesverificatiestappen zoals het testen van hermetische afdichtingen, contactweerstandsbemonstering en het meten van de bedrijfstijd zijn standaardpraktijken die de betrouwbaarheidsgegevens ondersteunen waarnaar in dit artikel wordt verwezen. Voor ingenieurs die op grote schaal een elektrisch reed-relais aanschaffen, is het bevestigen van deze kwaliteitscontroles bij een leverancier vaak net zo waardevol als het bekijken van de gepubliceerde datasheet-specificaties.
Ningbo Chengyuan Chuangke Electronics Co., Ltd. is een dochteronderneming van Ningbo Yinzhou Chengyuan Electronic Device Factory. Ik ben al bijna bijna intensief bezig met de productie van relais 30 jaar , opereert het bedrijf als een professionele fabrikant die R&D, productie en verkoop integreert reed relais en aanverwante schakelcomponenten. Het kernprincipe, 'eerlijkheid als basis en kwaliteit als de ziel', wordt ondersteund door efficiënt teamwerk gericht op het opbouwen van een reputatie voor betrouwbare producten op zowel binnenlandse als internationale markten.
De fabriek heeft geautomatiseerde productieapparatuur geïntroduceerd, selecteert materialen van hoge kwaliteit en past strikte procescontroles toe in de hele productieketen om de stabiliteit en duurzaamheid van de voltooide eenheden te ondersteunen. Gebaseerd op de binnenlandse markt, breidt het bedrijf actief zijn internationale lay-out uit, en de focus op kwaliteit en eerlijke service heeft ertoe bijgedragen dat het erkenning heeft opgebouwd bij klanten in binnen- en buitenland. Geleid door voortdurende technologische innovatie werkt Ningbo Chengyuan Chuangke Electronics Co., Ltd. aan het versterken van industriële modernisering en streeft ernaar een betrouwbare partner te blijven voor organisaties die elektromagnetische reed-relaisoplossingen aanschaffen.
Vraag 1: Wat maakt een reed-relais sneller dan een standaardrelais?
A1: De reedcontacten zijn licht van gewicht en ingesloten in een kleine afgesloten capsule, zodat er heel weinig massa hoeft te bewegen wanneer de spoel wordt bekrachtigd, waardoor de werkingstijden veel korter zijn dan bij typische open-frame relaisontwerpen.
Vraag 2: Waarom worden reedrelais vaak gebruikt in test- en meetapparatuur?
A2: Hun snelle, lage bounce-schakeling en de betrouwbaarheid van afgedichte contacten maken ze zeer geschikt voor geautomatiseerde testsystemen die snel en herhaaldelijk moeten schakelen zonder signaalruis te introduceren.
Vraag 3: Hoe beïnvloedt een afgedicht ontwerp de contactweerstand op de lange termijn?
A3: Omdat de contacten beschermd zijn tegen verontreinigingen in de lucht, heeft de weerstand de neiging langzaam en voorspelbaar te stijgen, zelfs na miljoenen schakelcycli, in plaats van scherp af te nemen.
Vraag 4: Kan een elektromagnetisch reedrelais hogere stroombelastingen aan?
A4: Reed-relais zijn over het algemeen bedoeld voor het schakelen op signaalniveau en bij lage stroomsterkte, dus toepassingen waarbij motoren of verwarmingselementen betrokken zijn, vereisen in plaats daarvan doorgaans een standaard elektromechanisch relais.
Vraag 5: Welke productiefactoren zijn het belangrijkst voor de betrouwbaarheid van reedrelais?
A5: Nauwkeurige uitlijning van het riet, consistente contactbeplating en integriteit van de hermetische afdichting zijn de belangrijkste factoren die bepalen hoe voorspelbaar een elektrisch rietrelais presteert in een productiebatch.
