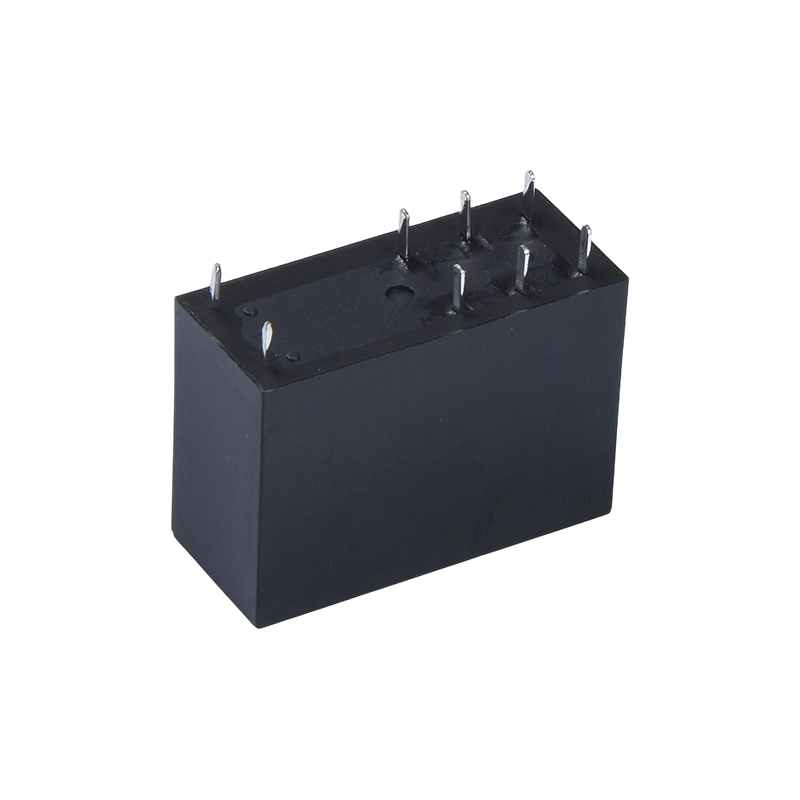

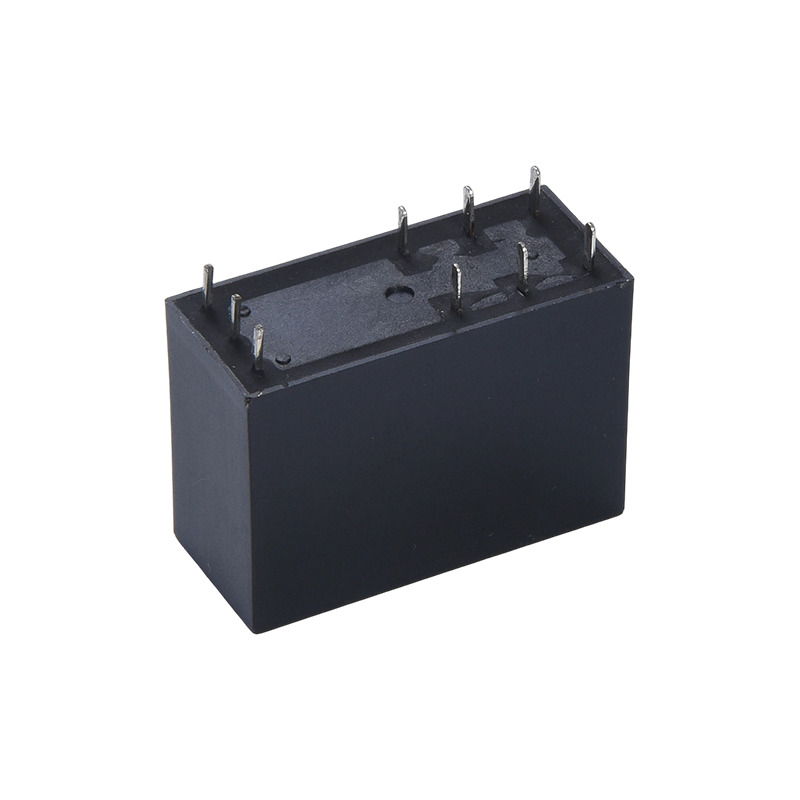

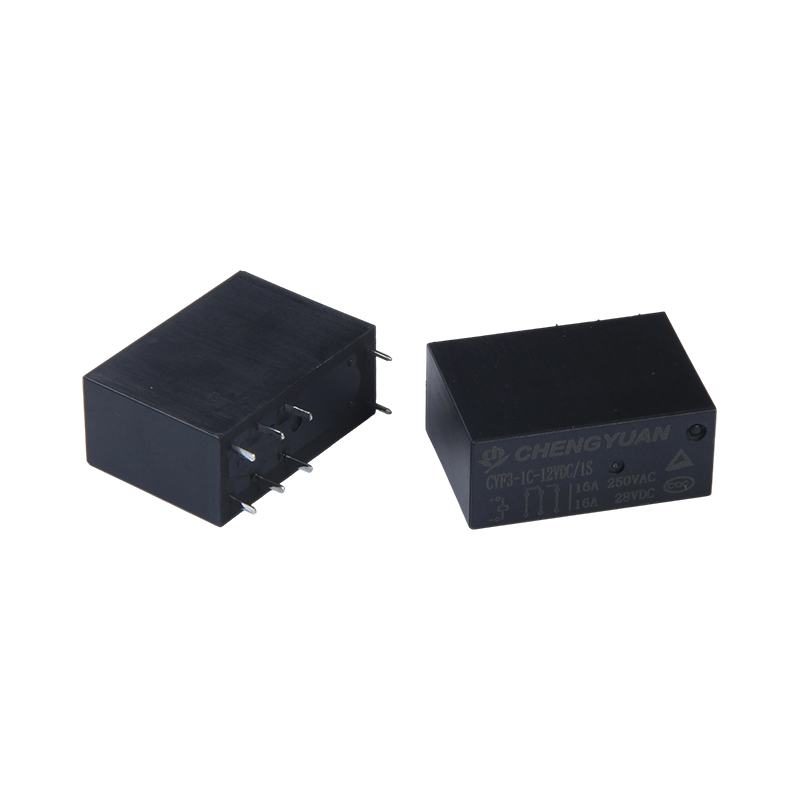

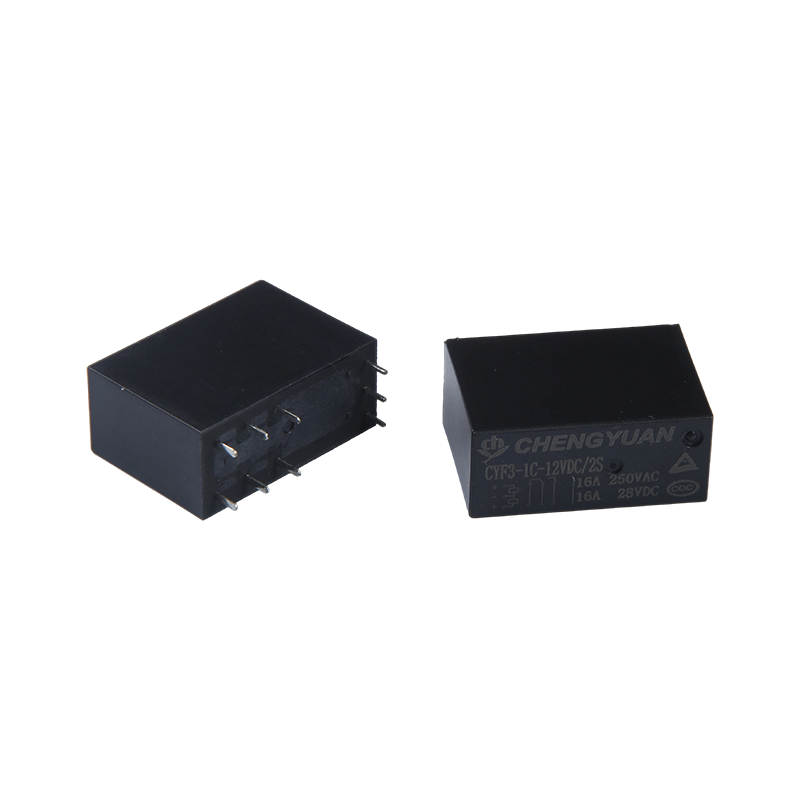

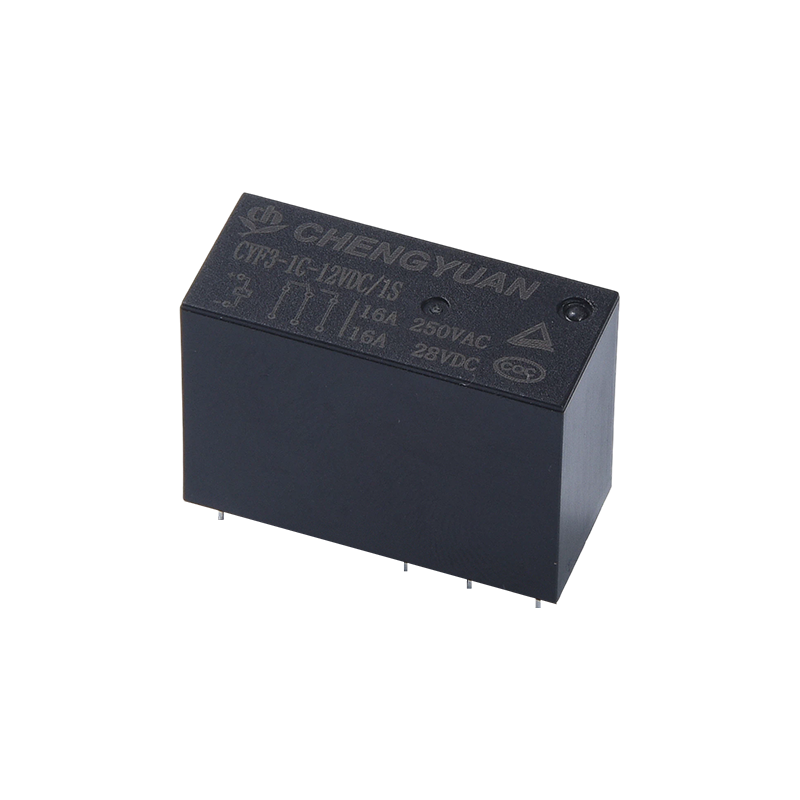

I. Productstructuur en installatiekenmerken
1. Kernstructuur: keurt een magnetische vergrendelingsstructuur goed, waardoor de huidige status behouden blijft, zelfs nadat de stroom aan de besturingskant is verwijderd, waardoor schakelen met nulstroom wordt bereikt.
2. Installatiekenmerken: Klein formaat, geschikt voor installatiescenario's met hoge dichtheid, waardoor effectief printplaatruimte wordt bespaard;
3. Aanpasbaar aan geautomatiseerde assemblage: Het structurele ontwerp is compatibel met standaard installatieprocessen, waardoor massaassemblage wordt vergemakkelijkt en de productie-efficiëntie wordt verbeterd.
II. Toepasselijke scenario's
1. Communicatieapparatuur: geschikt voor circuitschakeling en -besturing in verschillende communicatieapparaten, waardoor een stabiele signaaloverdracht wordt gegarandeerd;
2. Beveiligingsapparatuur: geschikt voor beveiligingsmonitoring, alarmsystemen en andere beveiligingsapparatuur, waardoor een veilige werking wordt gegarandeerd met zijn hoge betrouwbaarheid en spanningsweerstand.
3. Kantoorapparatuur: gebruikt voor interne circuitcontrole in kantoorapparatuur zoals printers en kopieerapparaten;
4. Huishoudelijke apparaten: geschikt voor belastingsregeling en circuitschakeling in huishoudelijke apparaten zoals airconditioners en magnetrons.
III. Kernvoordelen
1. Hoge belastbaarheid: 17A contactschakelcapaciteit, geschikt voor besturingsbehoeften van middelgrote en krachtige apparatuur, met een breder scala aan toepassingen;
2. Hoogspanningsweerstand: 5000V spanningsweerstand, waardoor de veiligheid in complexe circuitomgevingen wordt verbeterd;
3. Flexibele installatie: klein formaat voor installatie met hoge dichtheid, waardoor interne ruimte wordt bespaard;
4. Laag stroomverbruik en behoud op lange termijn: De magnetische vergrendelingsstructuur zorgt voor schakelen zonder stroom en behoud van de status op de lange termijn, waardoor het energieverbruik wordt verminderd.
5. Gezaghebbende certificering: TUV- en CQC-gecertificeerd, waardoor het risico op storingen wordt verminderd en de betrouwbaarheid wordt verbeterd.
Contactgegevens
| Typ | CYA |
| Contactmateriaal | Zilverlegering |
| Contactweerstand | 100 mΩ max. (bij 1A 16VDC) |
| Nominale belasting (ohmse belasting) | 10A250VAC |
| Max. schakelstroom | 15A |
| Max. schakelspanning | 250VAC |
| Max. schakelvermogen | 2500VA |
| Min. schakelbelasting | 6V 1A |
Kenmerken
| Bedrijfstijd (bij nominale spoelspanning) | Maximaal 8 ms. ( Geen diode) |
| Tijd vrijgeven | Maximaal 5 ms. ( Geen diode) |
| Isolatieweerstand | Min. 1000 MΩ (bij 500 VDC) |
| Diëlektrische sterkte | Tussen open contacten: 750VAC, 50/60Hz gedurende 1min |
| Tussen spoel en contact: 1500VAC, 50/60Hz gedurende 1min |
| Trillingsbestendigheid | Destructief | 10-55 Hz, bij dubbele amplitude van 1,5 mm |
| Functioneel | 10-55 Hz, bij dubbele amplitude van 1,5 mm |
| Schokbestendigheid | Functioneel | 10G min |
| Destructief | 10G min |
| Uithoudingsvermogen | Mechanisch uithoudingsvermogen (10800 ops./u) | 10.000.000 bewerkingen (bij kamertemperatuur) |
| Elektrisch uithoudingsvermogen (360ps/u) | 100.000 bewerkingen (bij kamertemperatuur) |
| Omgevingstemperatuur | -40℃~ 85℃ (geen condensatie) |
| Gewicht | Ongeveer 8,5 g |
Spoelgegevens (bij 20℃)
| Nominaal spanning (VDC) | Nominaal operationeel actueel ±10%(mA) | Spoelweerstand ±10%(Ω) | Nominaal operating kracht | Bedrijfsspanning (Max.) | Laat spanning los (min.) | Max. toegestane spanning |
| 3 | 120 | 25 | Ongeveer 0,36 W | 75% van nominaal spanning | 5% van nominaal spanning | 130% van de nominale spanning |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |
De hierboven getoonde gegevens zijn initiële waarden. Stel de maximaal toegestane spanning op de spoel niet langer dan 10 minuten in om oververhitting van de spoel te voorkomen.

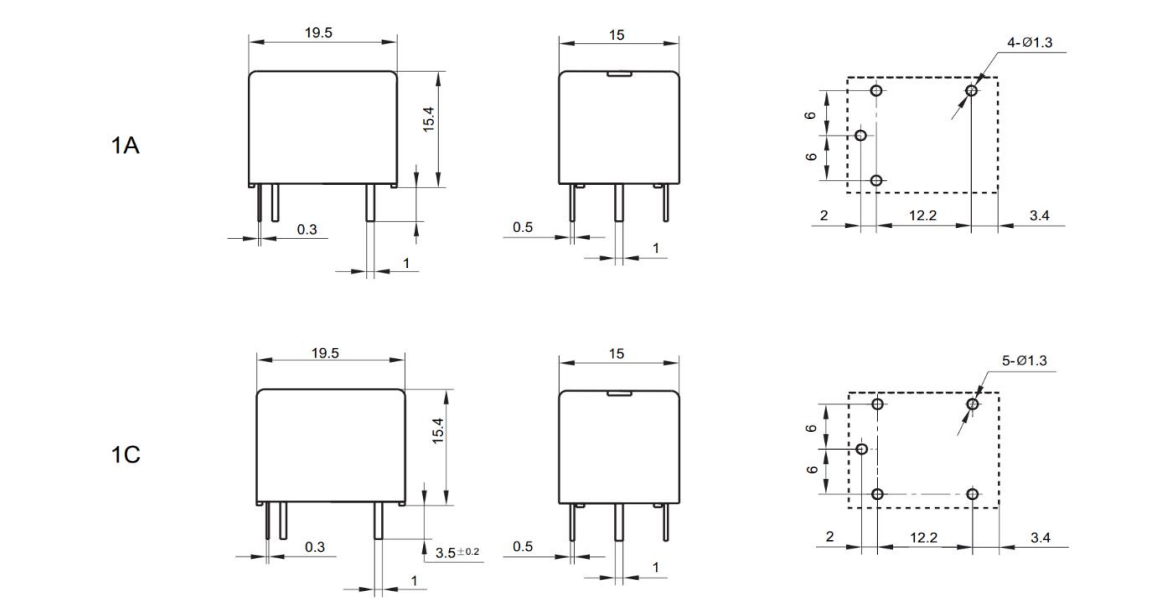

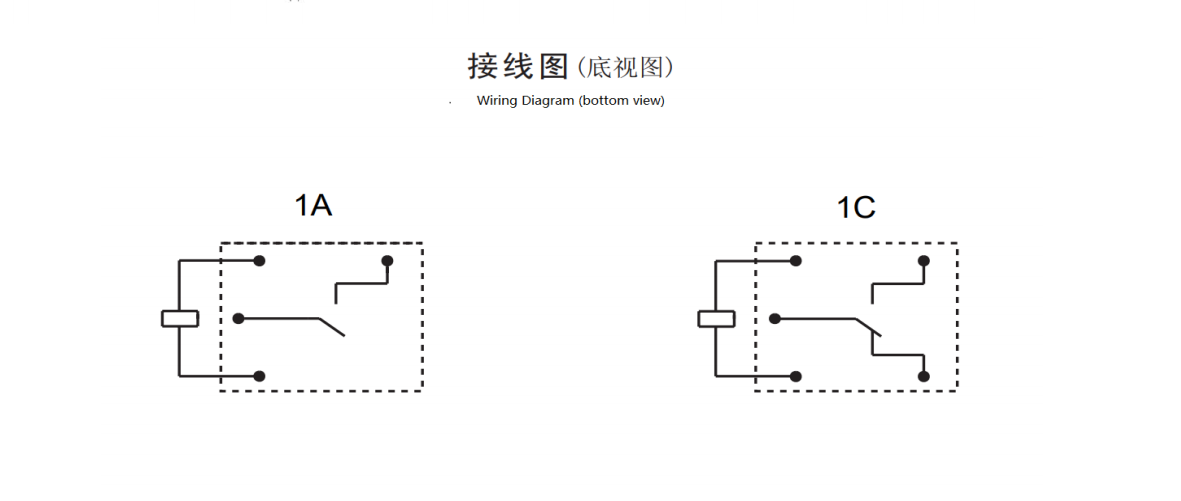

Afmetingen, bedradingsschema, PCB-indeling (eenheid: mm)

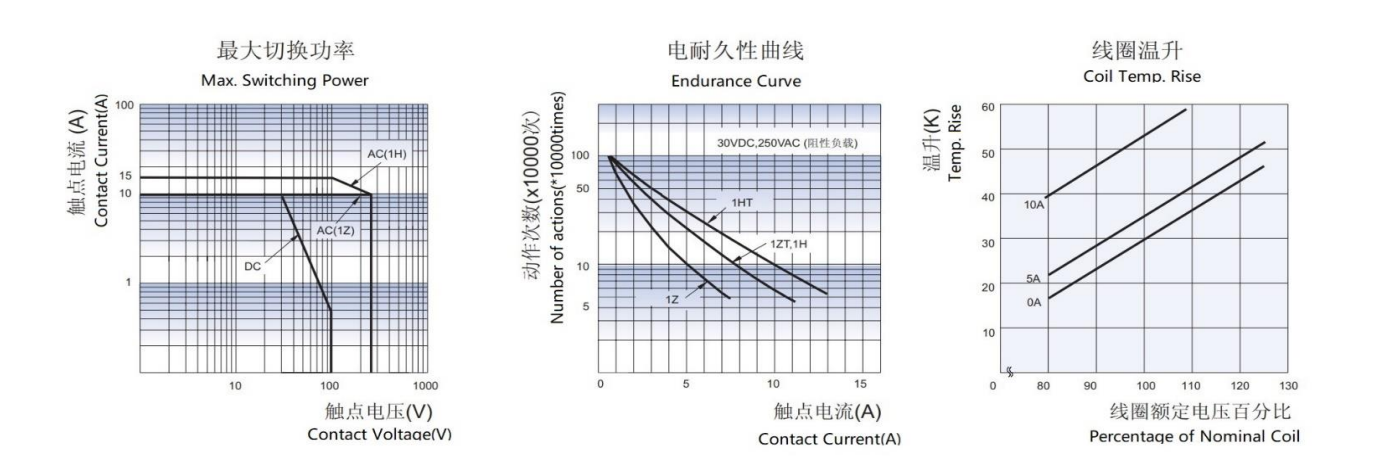

Karakteristieke rondingen
CYA - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Type: CYA
2: Aantal polen: 1-1 pool
3: Contactregeling: C Van C ; H Van A; B Van B
4: Nominale spanning: 3,5,6,9,12,18,24,48VDC
5: Kleur behuizing: T -Wit; H-zwart; L-Blauw 6: Spoelvermogen: D-0,45 W L-0,36 W
7: Beschermende constructie: S-Flux-bestendig,
SH-Verzegeld type wasbaar
8: Speciale parameter: Nihil-standaardtype
Letter of nummer-Speciaal vereiste
(1): Fluxbestendige relais kunnen niet worden gebruikt in omgevingen met verontreinigende stoffen zoals H2S, SO2, NO2, stof, enz.
(2): Waterreiniging of oppervlaktebehandeling wordt niet aanbevolen nadat de fluxbestendige relais op de printplaat zijn gemonteerd.
(3): Klantspecifieke vereisten (XX) worden door ons bedrijf geëvalueerd en vervolgens gemarkeerd met karakteristieke symbolen.
