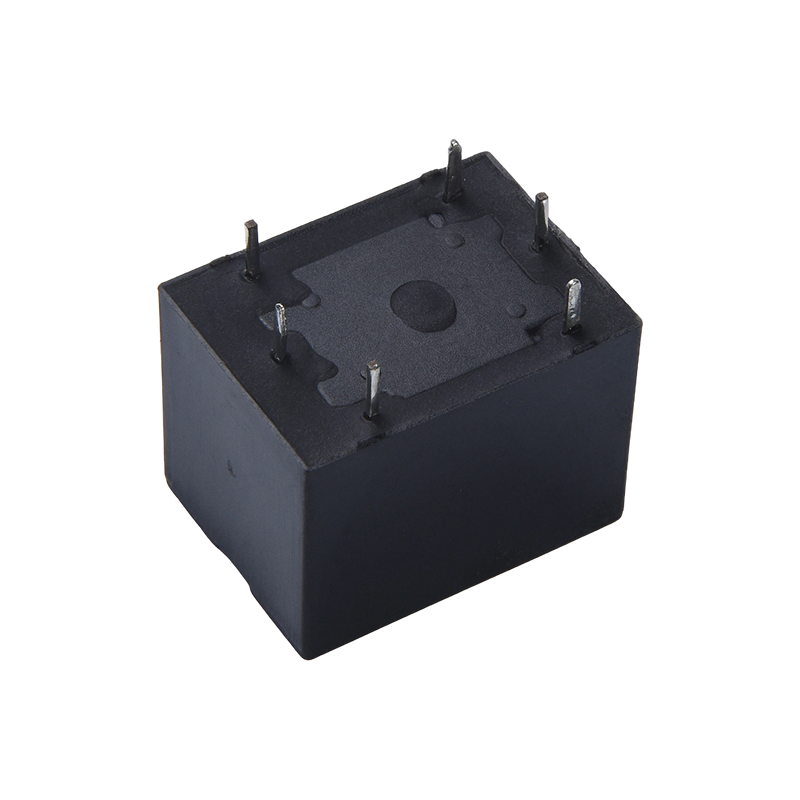

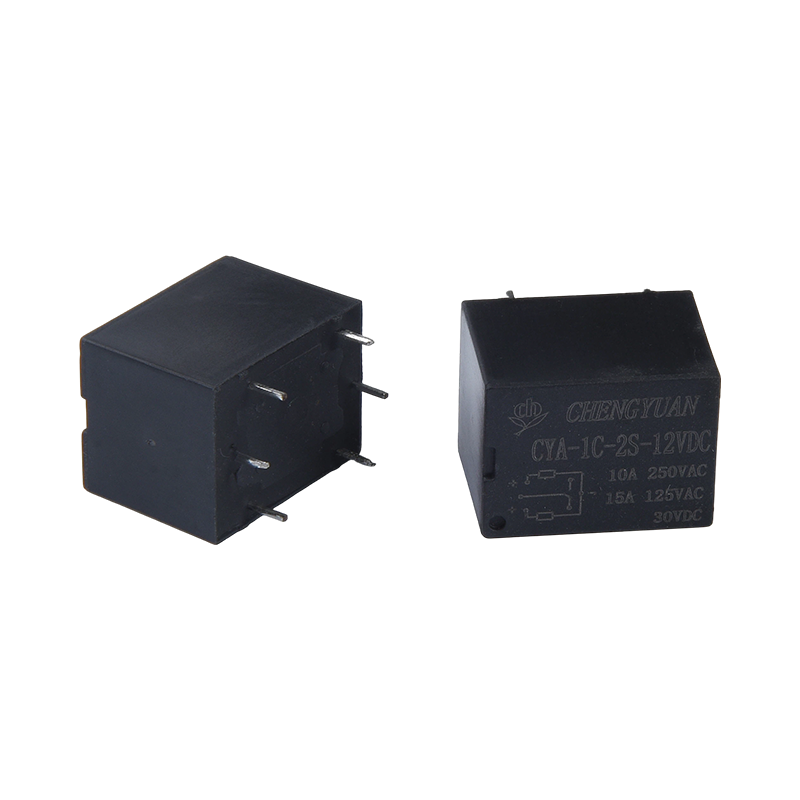

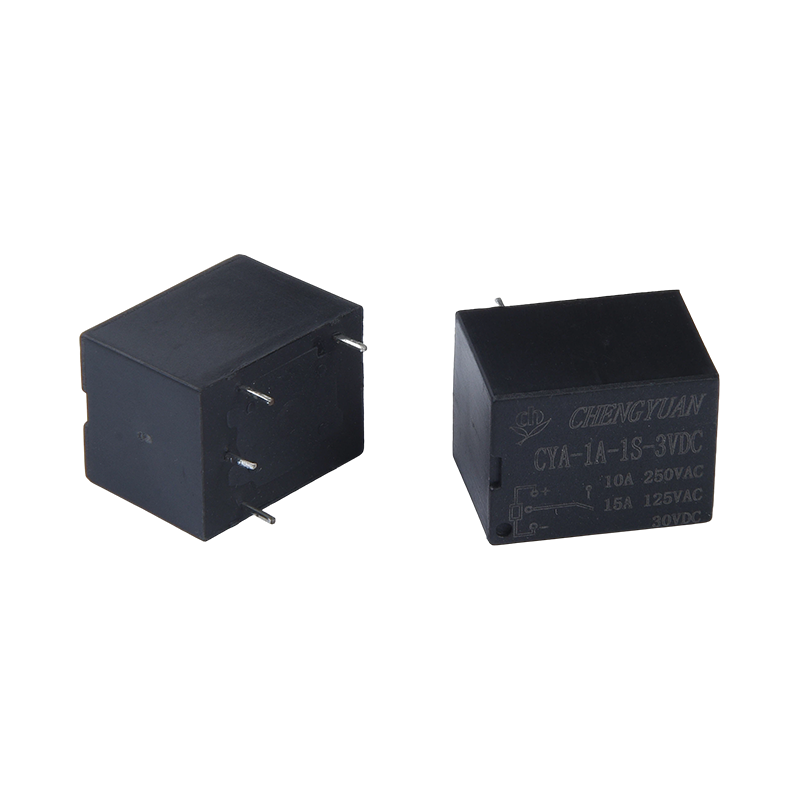

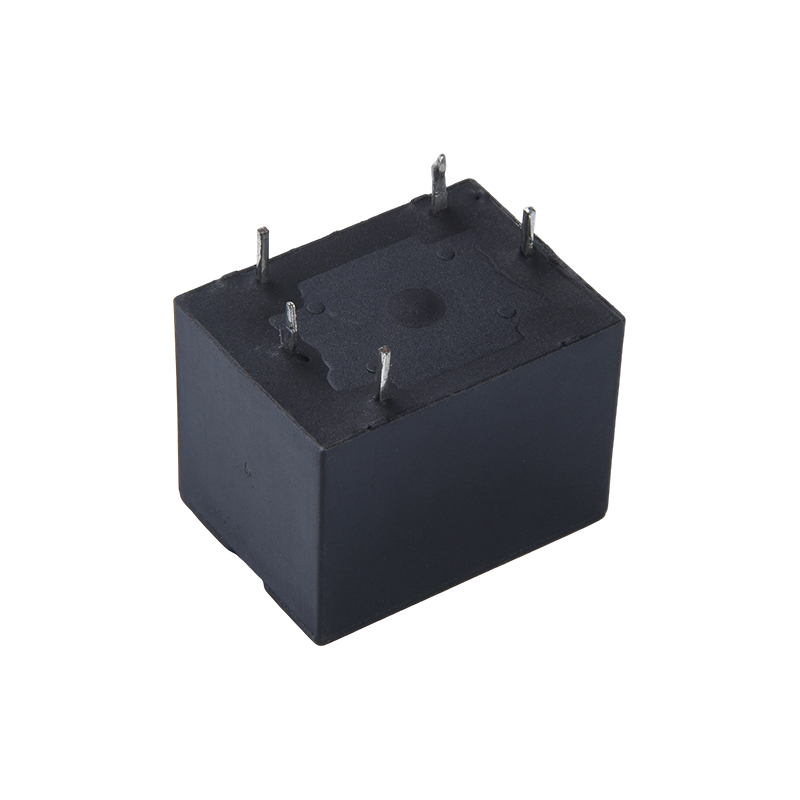

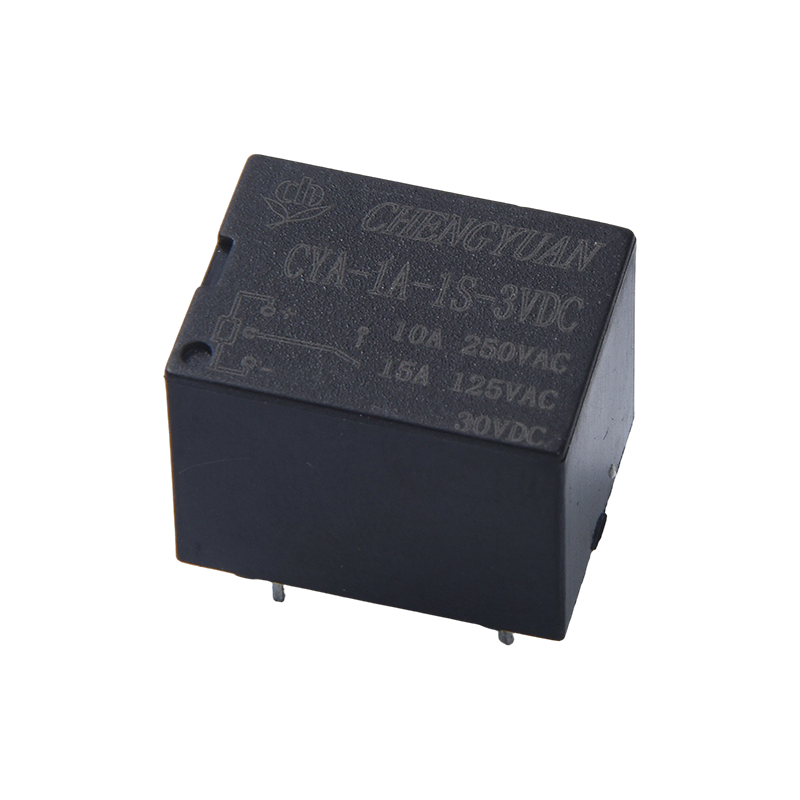

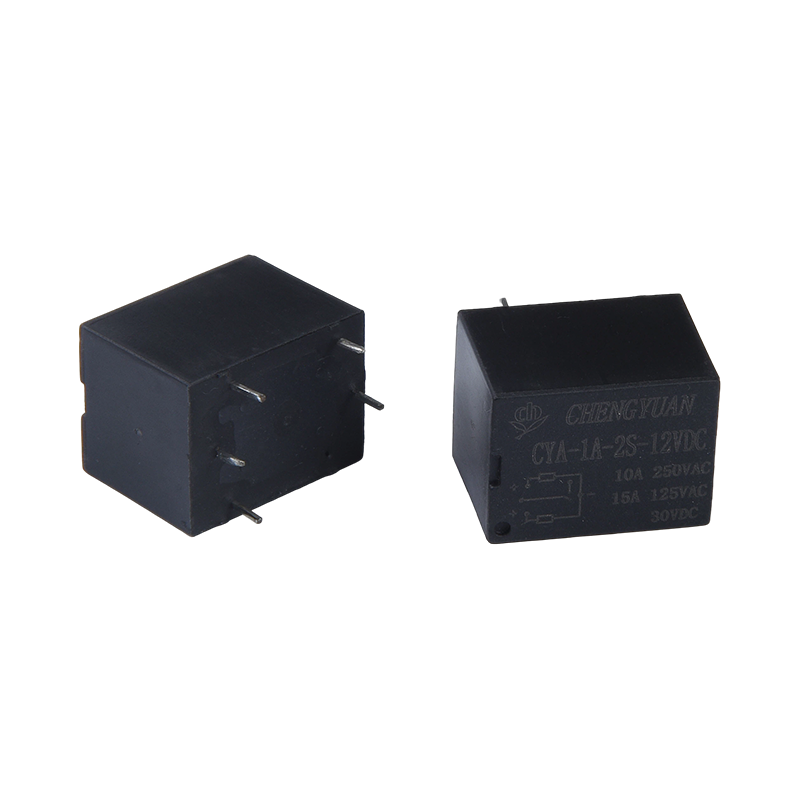

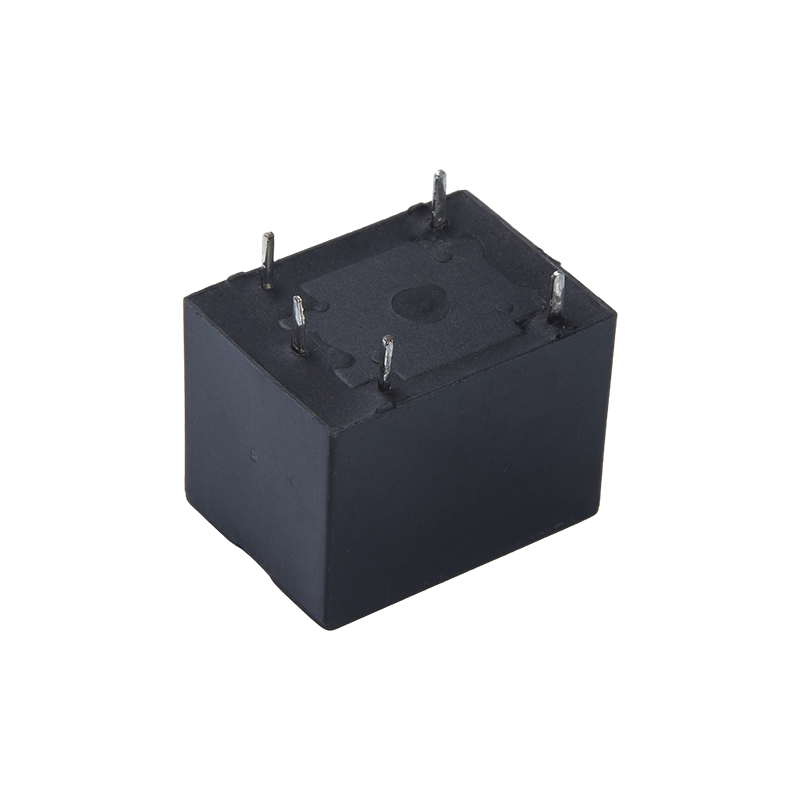

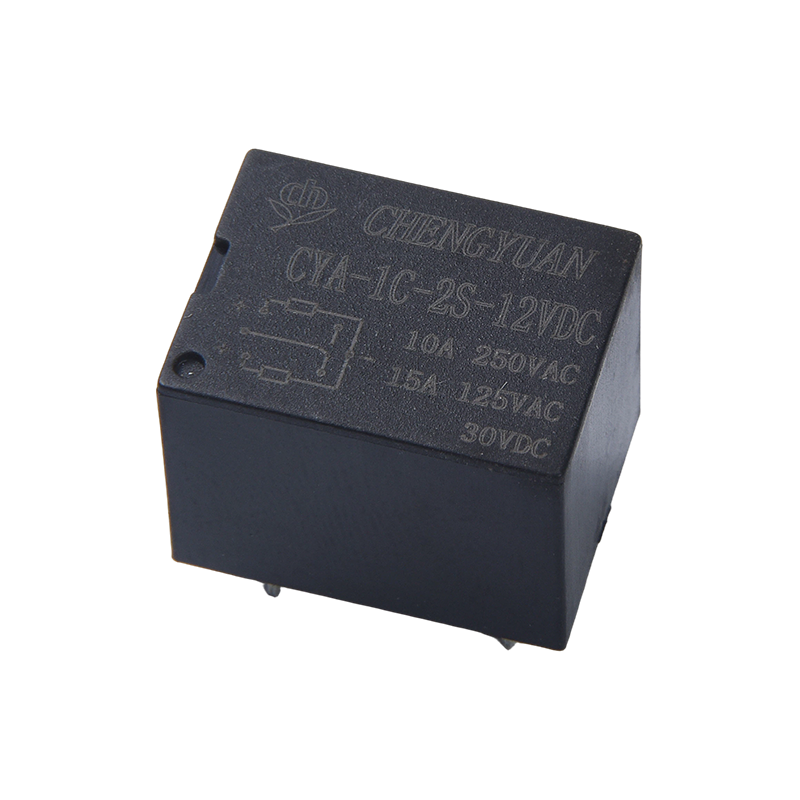

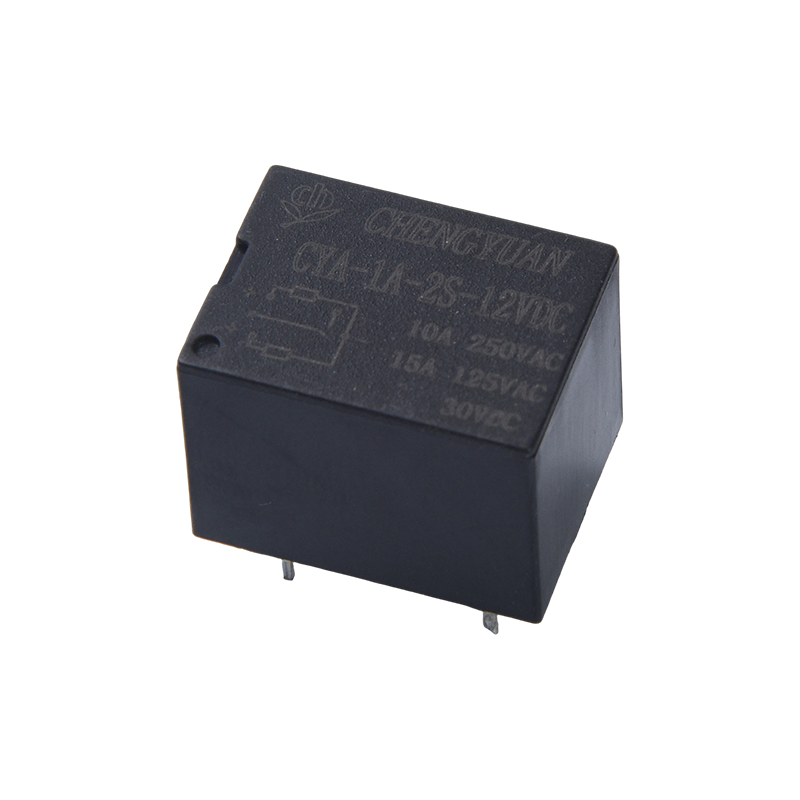

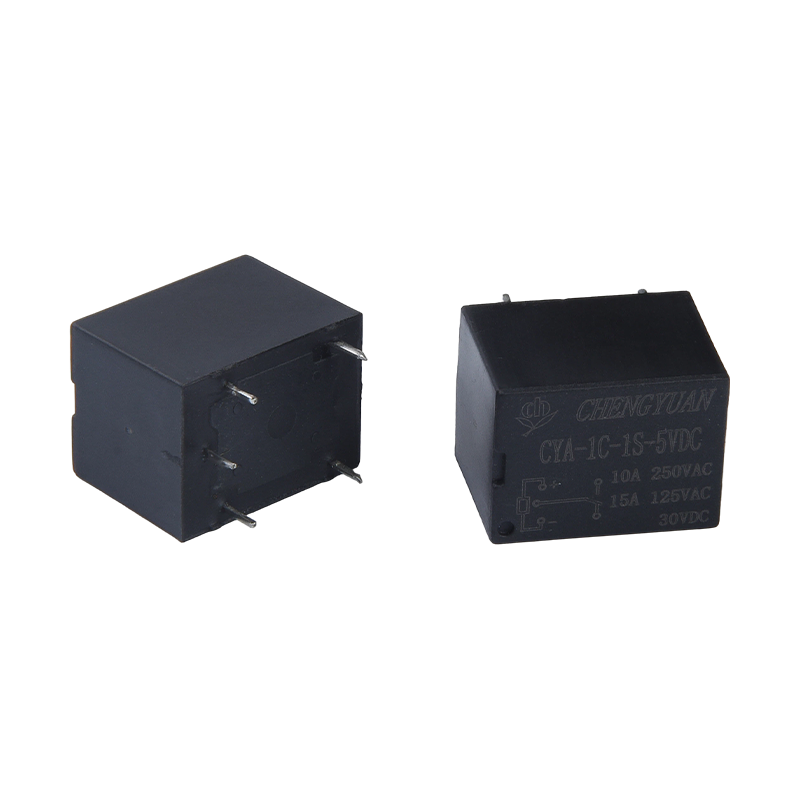

I. Kenmerken
1. Contactformulier: Biedt één normaal open en één omschakelcontactformulier om aan verschillende circuitontwerpvereisten te voldoen.

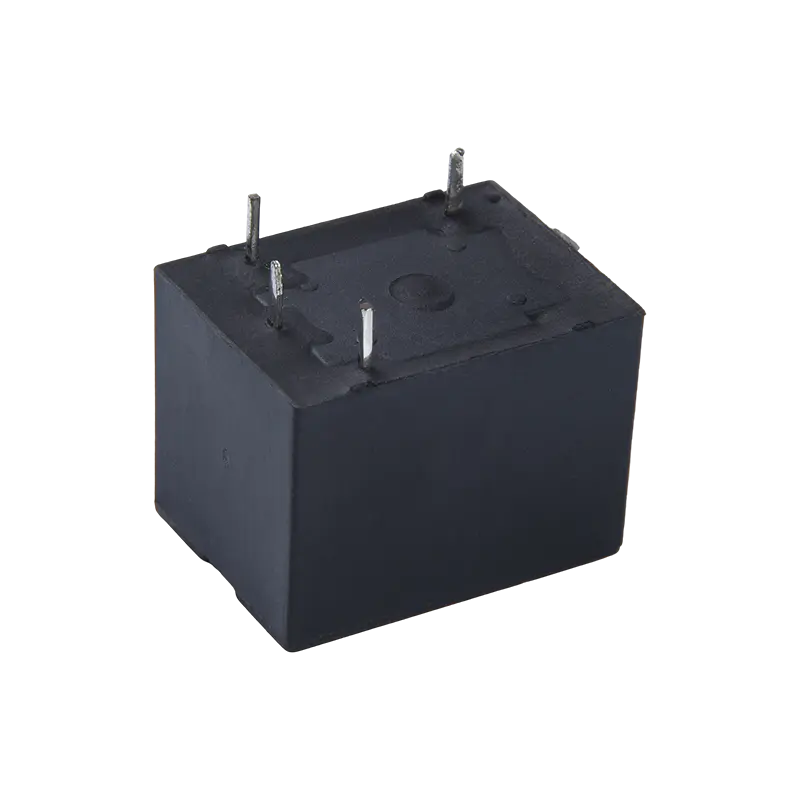

2. Installatiekenmerken: maakt gebruik van standaard printplaatpinnen voor eenvoudige PCB-montage, geschikt voor geautomatiseerde assemblageprocessen;
3. Verpakkingsopties: Er zijn twee verpakkingsopties beschikbaar: met plastic afgesloten en soldeerbestendig, om aan verschillende omgevingseisen te voldoen.
4. Kernstructuur: maakt gebruik van een magnetische vergrendelingsstructuur met één of dubbele spoel om langdurig behoud van de toestand na een stroomstoring te garanderen.
II. Kernfuncties en toepasbare scenario's
1. Kernfunctie: Zorgt voor nulstroomcircuitschakeling, zorgt voor automatisch schakelen en signaalisolatie en handhaaft de huidige status nadat de stuurstroom is uitgeschakeld, geschikt voor langdurige houdtoepassingen.
2. Smart Grid Field: toepasbaar op scenario's zoals elektriciteitsmeting en afstandsbedieningsschakelaars, waardoor nauwkeurige bediening met laag vermogen mogelijk is;
3. Nieuw energieveld: kan worden gebruikt in nieuwe energieapparatuur zoals omvormers voor zonne-energie, waardoor een stabiele circuitstatus wordt gegarandeerd.
4. Industriële en thuisvelden: geschikt voor industriële automatisering, slimme huizen, lichtregeling en andere scenario's;
5. Instrumentatieveld: van toepassing op de circuitbesturingsverbindingen van verschillende instrumenten en meters. III. Kernvoordelen benutten
1. Voordeel nul stroomverbruik: Behoudt de huidige status na een stroomstoring, waardoor een omschakeling naar nul stroomverbruik wordt bereikt, geschikt voor toepassingen met laag vermogen.
2. Hoge contactschakelcapaciteit: 15A contactschakelbelasting, geschikt voor besturingsbehoeften met gemiddeld en hoog vermogen;
3. Flexibele installatie en selectie: ultraklein formaat, standaard PCB-pinnen en meerdere pakketopties, geschikt voor dichte installatie en verschillende omgevingen;
4. Milieunaleving: voldoet aan de RoHS-normen en voldoet aan de eisen voor milieuvriendelijke producten;
5. Sterke scènespecificiteit: bijzonder geschikt voor scenario's voor afstandsbediening en langetermijnonderhoud, met uitstekende veelzijdigheid en bruikbaarheid.
Contactparameters
| Neem contact op met Configuratie | 1A | 1C |
| Neem contact op met Weerstand | 100mΩ (1A 6VDC) |
| Contactmateriaal | AgSnO₂, AgCdO |
| Contactbelasting (resistief) | 10A 277VAC/28VDC |
| Maximale schakelspanning | 277VAC / 30VDC |
| Maximale schakelstroom | 15A | 10A |
| Maximaal schakelvermogen | 2500VA |
| Mechanische duurzaamheid | 1×10⁷ cycli |
| Elektrische duurzaamheid | 5×10⁴ cycli |
| Parameter | Specificatie |
| Isolatieweerstand | 100MΩ (500VDC) |
| Diëlektrisch bestand tegen spanning | Tussen contact en spoel | 1500VAC gedurende 1min |
| Tussen geopende contacten | 750VAC gedurende 1min |
| Bedrijfstijd (bij nominale spanning) | ≤5ms |
| Vrijgavetijd (bij nominale spanning) | ≤5ms |
| Schok | Stabiliteit | 100m/s² (10g) |
| | Sterkte | 1000 m/s² (100 g) |
| Trillingen | 10 Hz ~ 55 Hz, 1,5 mm dubbele amplitude |
| Vochtigheid | 35%~85% relatieve vochtigheid |
| Temperatuurbereik | -40°C ~ 85°C |
| Terminaltype | PCB-type |
| Gewicht | Ongeveer 10 g |
| Verpakkingstype | Met kunststof verzegeld type, soldeerbestendig type |
Opmerkingen:
(1) Alle bovenstaande waarden zijn initiële waarden;
Shengyuan-relais
Spoelparameters
| Nominaal spoelvermogen | Enkele spoel ≤550 mW |
| Dubbele spoel ≤750 mW |
Specificatietabel spoel 23℃
| Nominale spanning (VDC) | Spanning instellen/resetten (VDC) | Pulsbreedte (ms) | Dubbele spoelweerstand (Ω±10%) | Enkele spoelweerstand (Ω ± 10%) |
| 5 | ≤3,80 | ≥50 | 47/47 | 45 |
| 6 | ≤4,50 | ≥50 | 100/100 | 100 |
| 9 | ≤6,80 | ≥50 | 227/237 | 225 |
| 12 | ≤9,00 | ≥50 | 193/305 | 310 |
| 18 | ≤13,5 | ≥50 | 900/900 | 900 |
| 24 | ≤18,0 | ≥50 | 1060/1370 | 1160 |
Veiligheidscertificeringen
| CQC | 1A | 10A 250VAC 15A 125VAC 10A 28VDC |
| 1C | 10A 250VAC 10A 28VDC |
| TUV | 1A | 7,5A 250VAC cos phi=1 7,5A 14VDC L/R=0ms |
| 1C | 7,5A 250VAC cos phi=1 7,5A 14VDC L/R=0ms |
Voorbeeld van bestelmarkering
Relaismodel(1)CYA
Spoelspanning 3 5 6 9 12 18 24 48VDC
Contactformulier 1A: Eén set normaal open. 1C: Eén set schakelingen
Spoelvorm 1S: enkele spoel 2S: dubbele spoel
Contactmateriaal T: AgSnO2, Geen: AgCdO
Opmerkingen: (1) In een omgeving die schadelijke gassen zoals H2S, SO2, NO2, enz. bevat, wordt het aanbevolen om met plastic afgesloten producten te gebruiken, en voer tests en bevestigingen uit bij feitelijk gebruik; wanneer algehele reiniging niet vereist is, wordt dit aanbevolen
Het wordt aanbevolen om prioriteit te geven aan fluxbestendige producten;
(2) Dit product is een milieuvriendelijk product. Geef bij het bestellen het overeenkomstige functienummer aan, waarbij (551) RoHS-conformiteit aangeeft (contacten bevatten cadmium) en (555) RoHS-conformiteit aangeeft (contacten bevatten geen cadmium).
