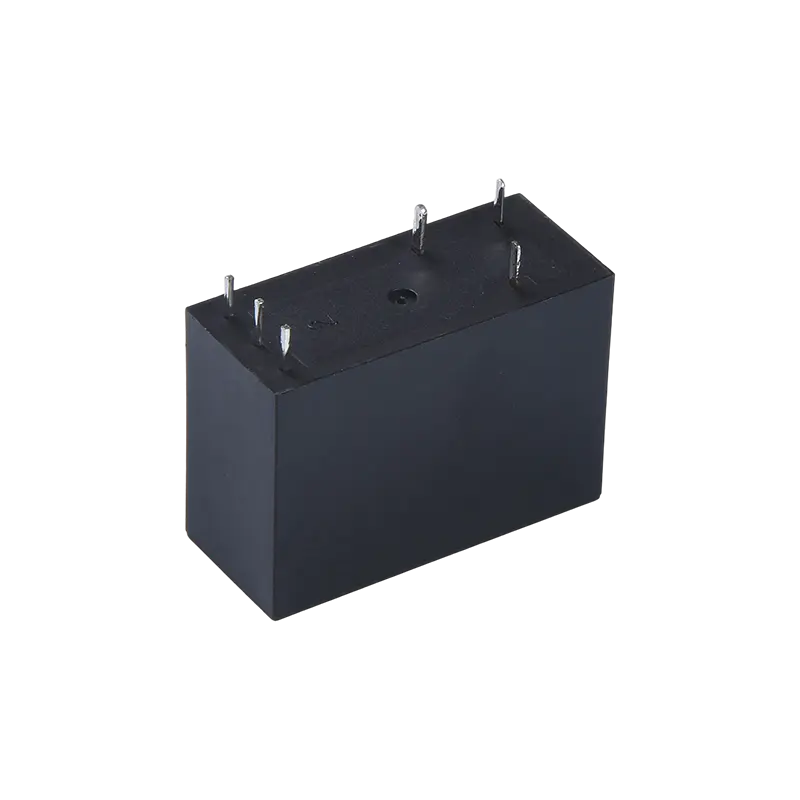

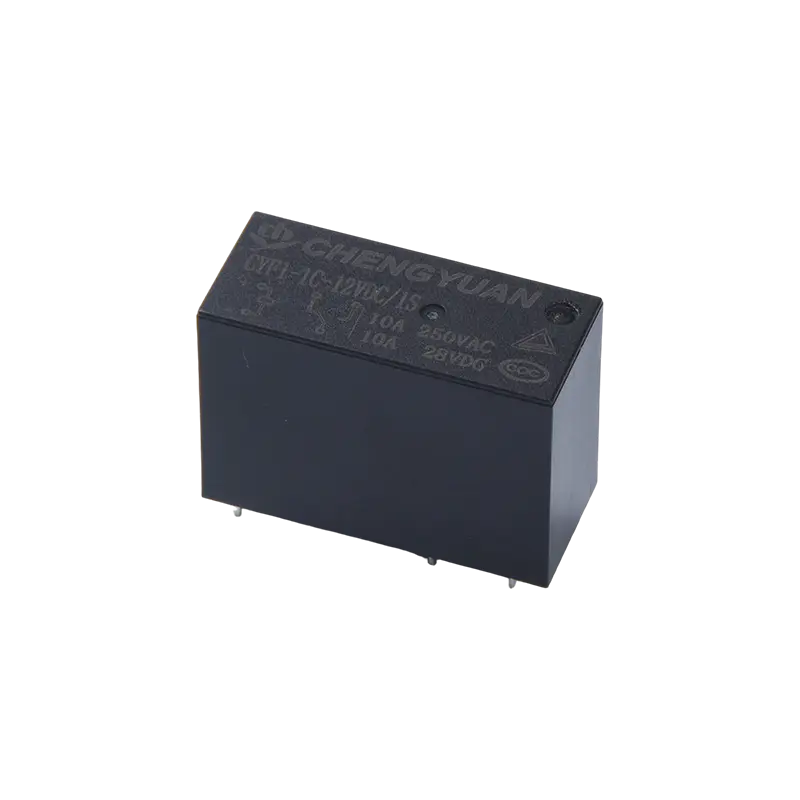

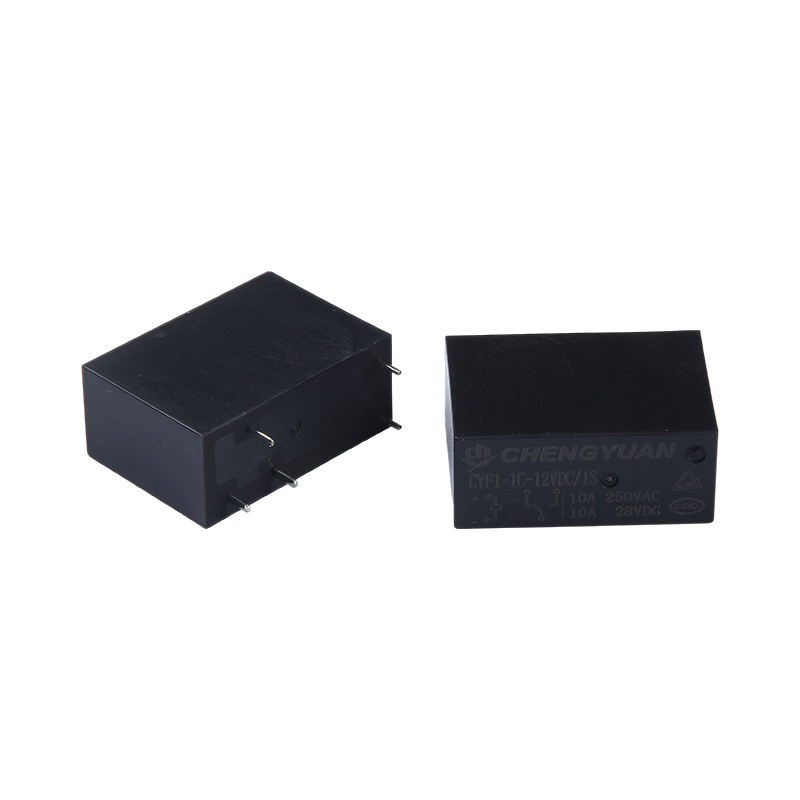

Productvoordelen:
• Geen statisch stroomverbruik: Door gebruik te maken van het magnetische vergrendelingsprincipe blijft de contactstatus behouden zonder continue stroomtoevoer na activering, waardoor het stand-by stroomverbruik van het systeem aanzienlijk wordt verminderd.
• Hoge belasting, compact ontwerp: Bereikt een maximale contactschakelcapaciteit van 16A in een ultraklein pakket, biedt een hoge vermogensdichtheid en bespaart PCB-ruimte.
• Power-Off State Memory: de contactpositie blijft ongewijzigd na een stroomstoring en de oorspronkelijke staat blijft behouden zonder aan te drijven bij stroomherstel, geschikt voor back-upcircuits of veiligheidsvergrendelingen.
Kenmerken:
• Maximaal 16A contactschakelvermogen
• Verkrijgbaar in enkelpolige en dubbelpolige wisselcontactconfiguraties
• Ultraklein formaat, standaard PCB-pinnen
• Verkrijgbaar in afgedichte en fluxbestendige uitvoeringen
• Milieuvriendelijk product (ROHS-conform)
• Afmetingen: (28,9*12,6*20,6) mm
Belangrijkste toepassingen:
• Slimme meters en energiebeheer: gebruikt voor schakelbediening op afstand in prepaid-meters en slimme stroomonderbrekers, waardoor een laag stroomverbruik wordt bereikt door middel van magnetische vergrendeling.
• Energiebesparende apparaten: Geïntegreerd in de hoofdstroomregeling van apparaten zoals airconditioners en waterverwarmers om het energieverbruik in stand-by te verminderen en te voldoen aan de normen voor energie-efficiëntie.
• Ononderbroken voedingen en energieopslag: gebruikt in de uitgangsschakelcircuits van UPS en fotovoltaïsche omvormers, waardoor de systeemcontinuïteit wordt gewaarborgd door de status tijdens stroomuitval te handhaven.
• Veiligheids- en brandbeveiligingssystemen: gebruikt in alarmsystemen en regelcircuits voor noodverlichting om een betrouwbare schakelstatus te garanderen tijdens plotselinge stroomstoringen.
Contactparameters
| Neem contact op met Configuratie | 1A/1C | 2A/2C |
| Neem contact op met Weerstand | < 50mΩ (1A 6VDC) |
| Contactmateriaal | AgSnO₂,AgCdO |
| Contactbelasting (resistief) | 20A 250VAC 16A 250VAC/28VDC 10A 250VAC/28VDC | 8A 250VAC 5A 277VAC/28VDC |
| Maximale schakelspanning | 250VAC / 28VDC |
| Maximale schakelstroom | 20A/16A/10A | 8A/5A |
| Maximaal schakelvermogen | 5000VA/480W | 1200VA/150W |
| Mechanische duurzaamheid | 1×10⁷ cycli |
| Elektrische duurzaamheid | 1×10⁵ cycli |
Spoelparameters
| Nominaal spoelvermogen - | Enkele spoel 540 mW |
| Dubbele spoel ≦1W (vermogen varieert per specificatie) |
| Stijging van de spoeltemperatuur | 26°C (47°F) bij nominale spanning |
| Maximale temperatuur | 130°C |
Spoelspecificatietabel
| Nominale spanning (VDC) | Spanning instellen/resetten (VDC) | Pulsbreedte (ms) | Dubbele spoelweerstand (Ω±10%) | Enkele spoelweerstand (Ω ± 10%) |
| Spoel 1 | Spoel 2 |
| 3 | ≤2,40 | ≥50 | 12.5 | 10.6 | 12.5 |
| 5 | ≤4,00 | ≥50 | 37 | 33 | 42 |
| 12 | ≤9,60 | ≥50 | 200 | 169 | 267 |
| 24 | ≤19,2 | ≥50 | 800 | 680 | 1067 |
| 48 | ≤38,4 | ≥50 | 2780 | 2315 | 4267 |
Prestatieparameters
| Isolatieweerstand | 100MΩ (500VDC) |
| Diëlektrisch bestand tegen spanning | Tussen contact en spoel | 5000VAC gedurende 1min |
| Tussen geopende contacten | 750VAC gedurende 1min |
| Bedrijfstijd (bij nominale spanning) | ≤10 ms |
| Vrijgavetijd (bij nominale spanning) | ≤5ms |
| Schok | Stabiliteit | 100m/s² (10g) |
| Sterkte | 1000 m/s² (100 g) |
| Trillingen | 10 Hz ~ 55 Hz, 1,5 mm dubbele amplitude |
| Vochtigheid | 35%~85% relatieve vochtigheid |
| Temperatuurbereik | -40°C ~ 85°C |
| Terminaltype | PCB-type |
| Gewicht | Ongeveer 10 g |
| Verpakkingstype | Met plastic verzegeld type, soldeerbestendig type |
Veiligheidscertificeringen
| CQC | 1A/1C | 16A 250VAC 16A 28VDC10A |
| 1A/1C | 10 250VAC 10 28VDC |
| 2A/2C | 8A 250VAC 8A 28VDC |
| TUV | 1A/1C | 16A250VAC cos phi=1 16A 28/R=0ms |
| 1A/1C | 10 250VAC 10 28VDC |
| 2A/2C | 8A250VAC cos phi=1 8A 28/R=0ms |
Voorbeeld van bestelmarkering
Relaismodel CYF
Spoelspanning 5 6 9 12 18 24 48 VDC
Contactformulier 1A: één groep normaal open, 1C: één groep conversie, 2A: twee groepen normaal open, 2C twee groepen conversie
Spoelvorm 1S: enkele spoel 2S: dubbele spoel
Contactmateriaal T: AgSnO2, Geen: AgCdO
Opmerkingen: (1) In een omgeving die schadelijke gassen zoals H2S, SO2, NO2, enz. bevat, wordt het aanbevolen om met plastic afgesloten producten te gebruiken, en voer tests en bevestigingen uit bij feitelijk gebruik; wanneer algehele reiniging niet vereist is, wordt dit aanbevolen
Het wordt aanbevolen om prioriteit te geven aan fluxbestendige producten;
- Dit product is een milieuvriendelijk product. Geef bij het bestellen het overeenkomstige functienummer aan, waarbij (551) RoHS-conformiteit aangeeft (contacten bevatten cadmium) en (555) RoHS-conformiteit aangeeft (contacten bevatten geen cadmium).
Bedradingsschema montagegatmaat eenheid: mm
(1) Voor sommige buitenafmetingen van het product zijn geen maattoleranties gespecificeerd. Wanneer de externe afmetingen ≤1 mm zijn, is de tolerantie ± 0,2 mm; wanneer de externe afmetingen tussen 1~5 mm liggen, is de tolerantie ±0,3 mm.
Wanneer de totale maat >5 mm is, bedraagt de tolerantie ±0,4 mm;
(2) De afmetingen van het montagegat zonder maattolerantie bedragen ±0,1 mm.
Dingen om op te merken:
- De fabrieksstatus van het magnetische vergrendelingsrelais is de resetstatus, maar als gevolg van factoren zoals impact tijdens transport of installatie van het relais, kan deze veranderen naar de actiestatus. Daarom moet u bij gebruik van (voeding
Wanneer er verbinding is, reset u deze naar de actiestatus of reset u de status indien nodig.
- Om ervoor te zorgen dat het magnetische vergrendelingsrelais in werking treedt of wordt gereset, moet de op de spoel aangelegde excitatiespanning de nominale spanning bereiken en moet de pulsbreedte groter zijn dan 5 keer de actie- of resettijd. Niet doen
Wanneer u spanning op de actie zet en de spoelen reset, mag u de spoelen niet langdurig (langer dan 1 minuut) onder spanning zetten.
- Houd het product tijdens transport, opslag en toepassing uit de buurt van sterke magnetische velden om veranderingen in de bedrijfsspanning en resetspanning te voorkomen.
