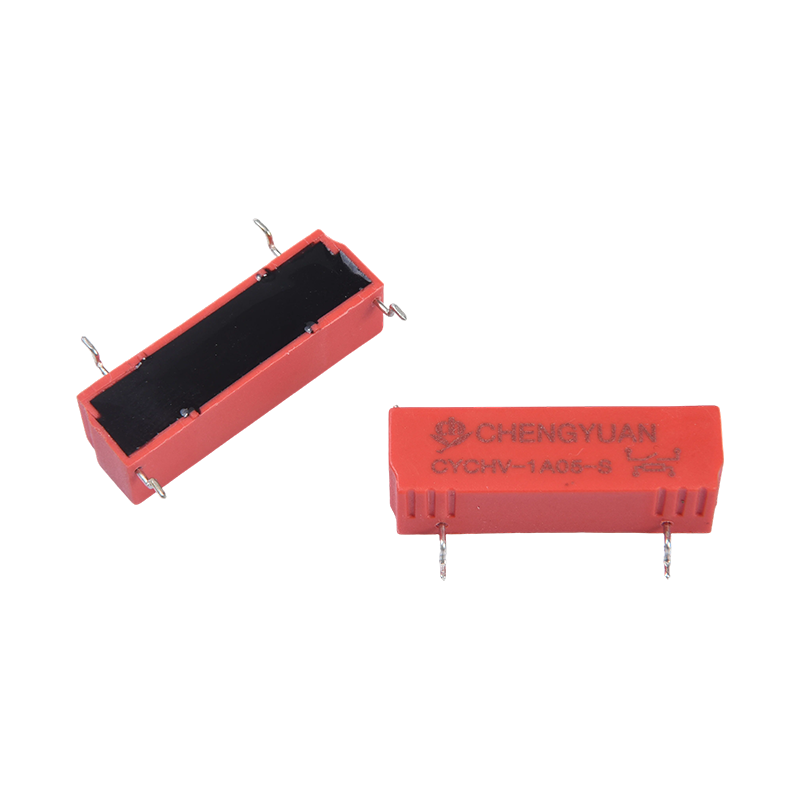

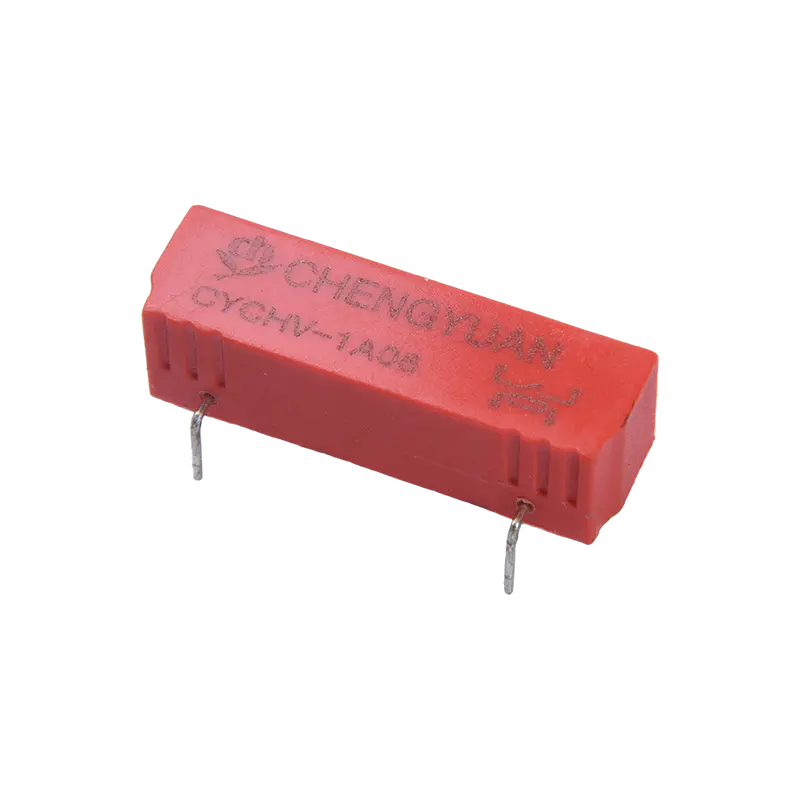

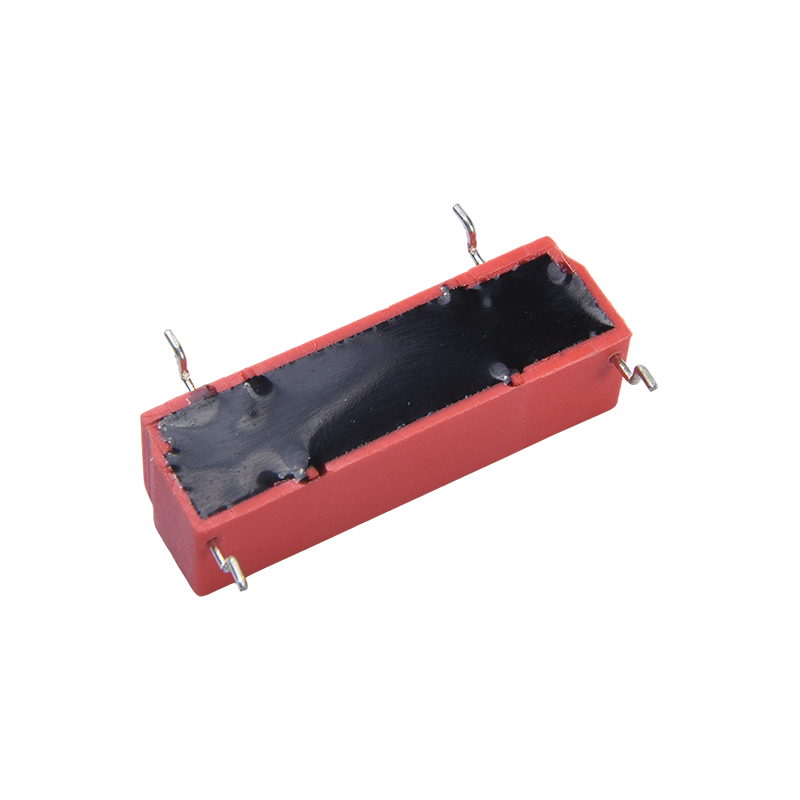

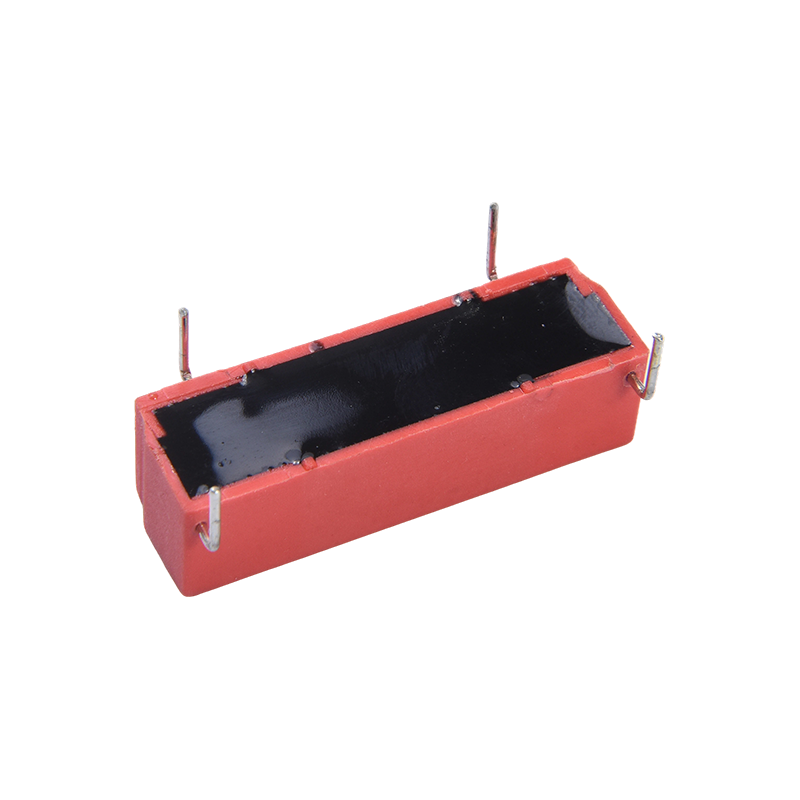

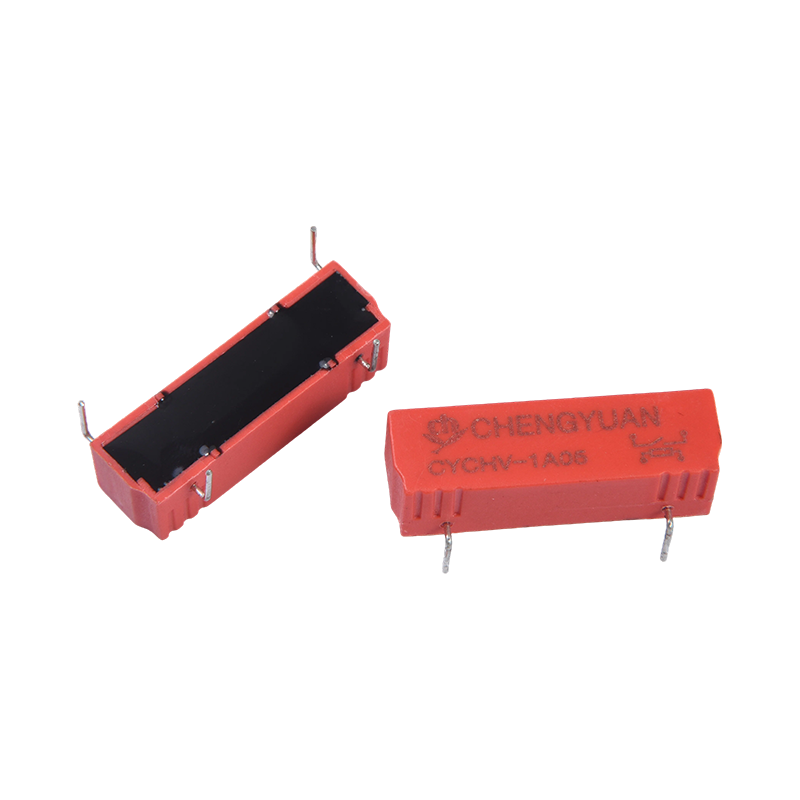

I. Productstructuur en installatiekenmerken
1. Kernstructuur: maakt gebruik van een afgedichte magnetische reed-schakelaarstructuur met glazen buis, waarbij gebruik wordt gemaakt van een magnetisch veld om de actie van de reed-schakelaar te regelen, waardoor een effectieve isolatie van hoog- en laagspanningscircuits wordt bereikt;
2. Geminiaturiseerd ontwerp: compact formaat, geschikt voor PCB-montage, waardoor interne installatieruimte wordt bespaard en lay-outs met hoge dichtheid worden vergemakkelijkt;
3. Prestatiestabiliteit: beschikt over een hoge gevoeligheid, een lange mechanische levensduur en een sterke weerstand tegen omgevingsinvloeden, waardoor een stabiele werking onder complexe werkomstandigheden wordt gegarandeerd.
II. Kernfuncties en toepasbare scenario's
1. Kernfuncties: Biedt isolatie, schakelen en controle van hoogspanningscircuits, terwijl het ook signaaldetectie, regeling van een laag stroomverbruik en zeer betrouwbare schakelfuncties biedt, geschikt voor explosieveilige/vochtbestendige toepassingen;
2. Nieuw energieveld: toepasbaar op isolatiedetectie- en stroombeheersystemen in elektrische voertuigen, laadpalen, omvormers, apparatuur voor energieopslag, enz.
3. Test- en instrumentatieveld: gebruikt in hoogspanningsisolatietoepassingen voor instrumenten, hoogspanningsvoedingen en andere testvelden;
4. Andere hoogspanningsscenario's: Geschikt voor automatische testapparatuur (ATE), medische apparaten, fotovoltaïsche zonne-energie, basisstations en andere toepassingen die hoogspanningsisolatie en betrouwbaar schakelen vereisen. IV. Kernvoordelen benutten
1. Weerstand tegen ultrahoge spanning: uitstekende isolatie-eigenschappen en superieure spanning zijn bestand tegen prestaties tussen contacten en spoelen en zorgen voor een veilige werking in omgevingen met hoge spanning.
2. Miniaturisatie en hoogspanningscompatibiliteit: Bereikt hoogspanningsschakelmogelijkheden in een compact formaat, en voldoet aan de dubbele eisen van miniaturisatie van apparatuur en hoogspanningsregeling;
3. Breed scala aan toepassingen: bestrijkt meerdere hoogspanningstoepassingsvelden, zoals nieuwe energie, testinstrumenten, medische apparatuur en communicatie, en biedt een grote veelzijdigheid.
4. Lange levensduur en hoge betrouwbaarheid: een lange mechanische levensduur, hoge gevoeligheid en gezaghebbende certificeringen verminderen de onderhoudskosten van apparatuur en het risico op storingen.
| Contactgegevens |
| Typ | CYCHV |
| Contactmateriaal | Rhodium-legeringen |
| Contactregeling | 1A |
| Contactweerstand | ≤ 150 mΩ max. (bij 1A 16VDC) |
| Nominale belasting (ohmse belasting) | 10mA 1500VDC/ 15mA 1000VDC / 1A 30VDC |
| Max. schakelstroom | 1A |
| Max. schakelspanning | 1500VAC/1000VDC |
| Max. Draagstroom | 2,5A |
| Kenmerken |
| Bedrijfstijd (bij nominale spoelspanning) | ≤ 1,5 ms Max. |
| Tijd vrijgeven | ≤ 0,5 ms Max. |
| Isolatieweerstand | Min 10000MΩ (bij 100VDC,RH<45%) |
| Diëlektrische sterkte | Tussen open contacten: Standaard3000VDC Hogedruktype3500VDC |
| Tussen spoel en contact: 7000VDC |
| Trillingsbestendigheid | 10-55 Hz, 20 g |
| Schokbestendigheid | 1/2 halve sinusgolf, 11 ms, 3 axiaal, 30G |
| Uithoudingsvermogen | Mechanisch uithoudingsvermogen (10800 ops./u) | 100000000 operaties (bij kamertemperatuur) |
| Elektrisch uithoudingsvermogen (360 pag./u) | 100.000 ops. (bij kamertemperatuur) |
| Omgevingstemperatuur | -40℃~ 105℃ |
| Gewicht | Ongeveer. 4,5 g |
| Spoelgegevens (bij 20℃) |
| Nominaal spanning (VDC) | Nominaal operationeel actueel ±10%(mA) | Spoelweerstand ±10%(Ω) | Nominaal operating kracht | Bedrijfsspanning (Max.) | Laat spanning los (min.) | Max. toegestane spanning |
| 5 | 40 | 120 | 0.2 | 75% van het nominale bedrag spanning | 5% van nominaal spanning | 130% van de nominale spanning |
| 12 | 24 | 500 | 0.288 |
| 24 | 12 | 2000 | 0.288 |
De hierboven weergegeven gegevens zijn initiële waarden. Stel de maximaal toegestane spanning op de spoel niet langer dan 10 minuten in om oververhitting van de spoel te voorkomen.

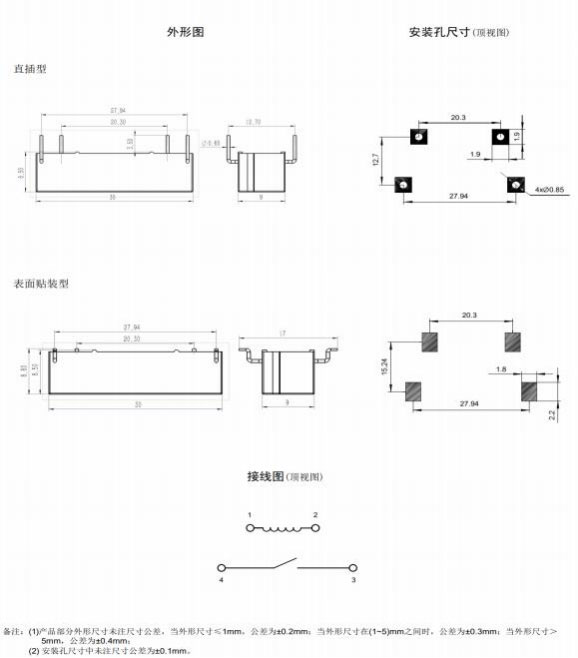

Afmetingen, bedradingsschema, PCB-indeling (eenheid: mm)
Bestelinformatie
CYCHV - 1 A - 12VDC - S - XX
1 2 3 4 5 6
1: Type: CYCHV
2: Aantal polen: 1-1 pool
3: Contactregeling: A Van A
4: Nominale spanning: 5,12,24 VDC
5: Montagevorm: (THT) ; S (SMT)
6: Speciale parameter: Nihil-standaardtype
Letter of nummer-Speciale vereiste
Disclaimer: de specificatie is alleen ter referentie. Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
We konden niet alle prestaties en alle parameters voor elke mogelijke toepassing evalueren. De gebruikers moeten dus in de juiste positie zijn om te kiezen
geschikt product voor hun eigen toepassing. Voor afgedichte relais dient u na installatie en reiniging vóór gebruik het ventilatiegat in de behuizing te openen. Als er vragen zijn, neem dan contact op met Chengyuan voor technische diensten. Het is echter de verantwoordelijkheid van de gebruiker om te bepalen welk product moet worden gebruikt.
