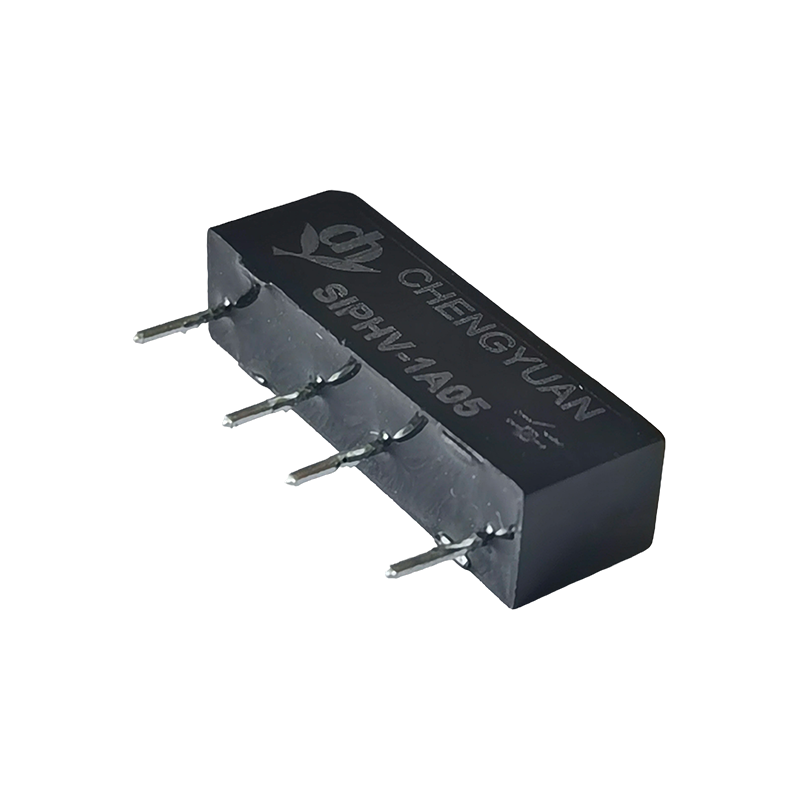

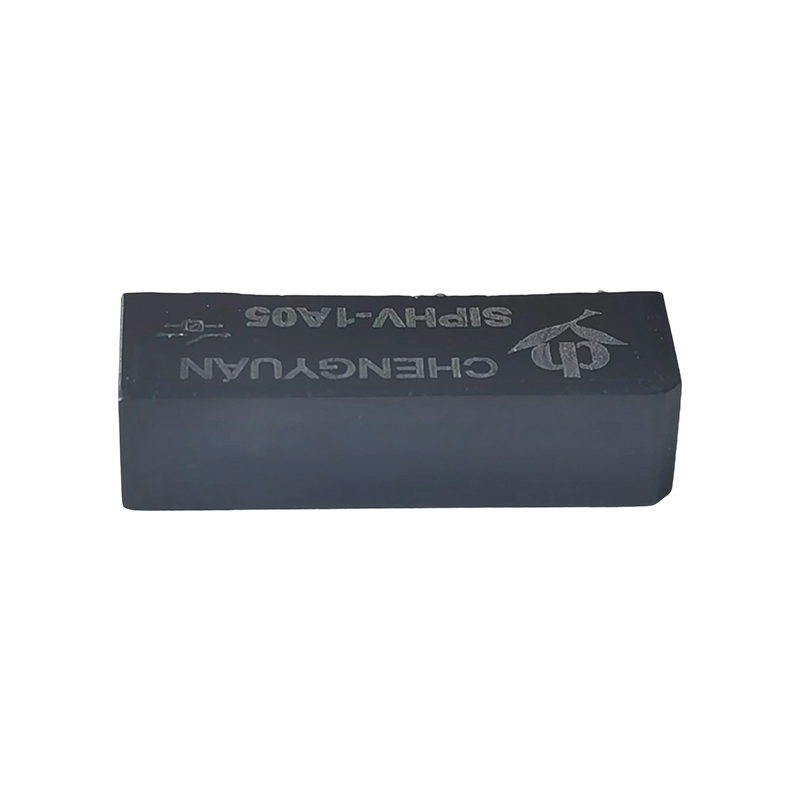

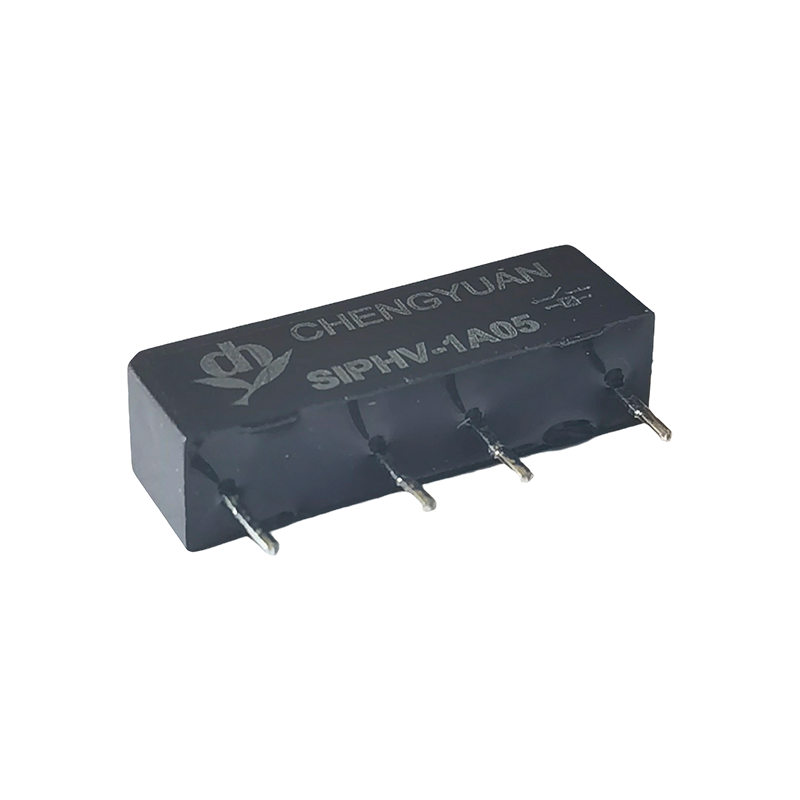

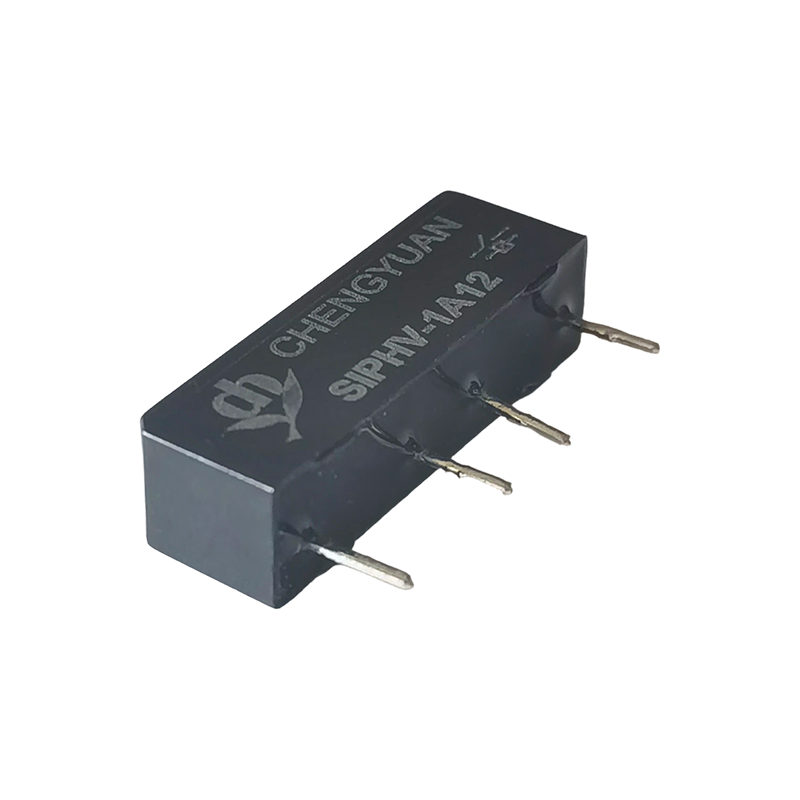

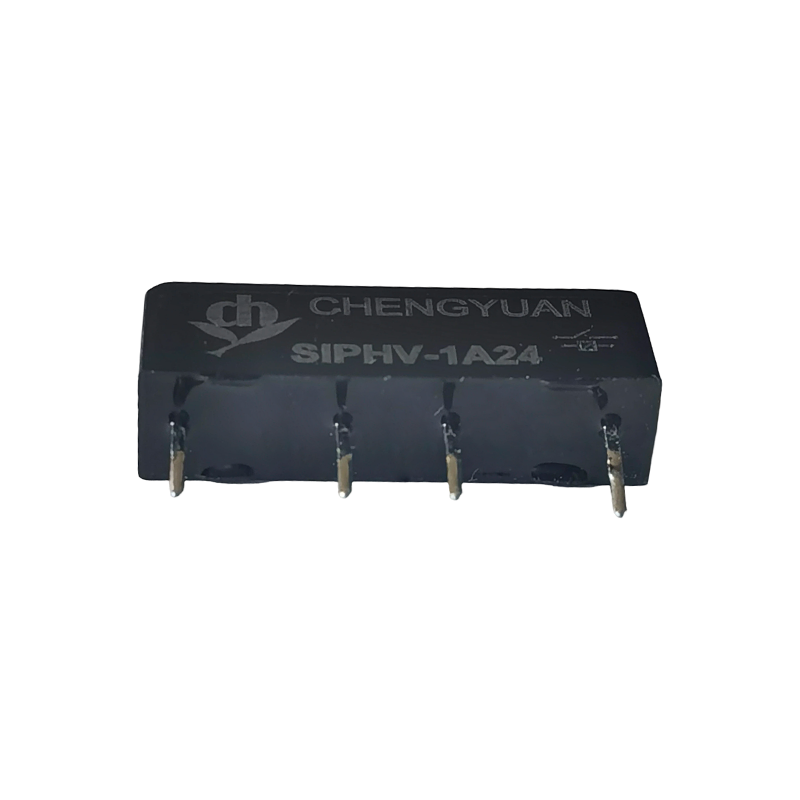

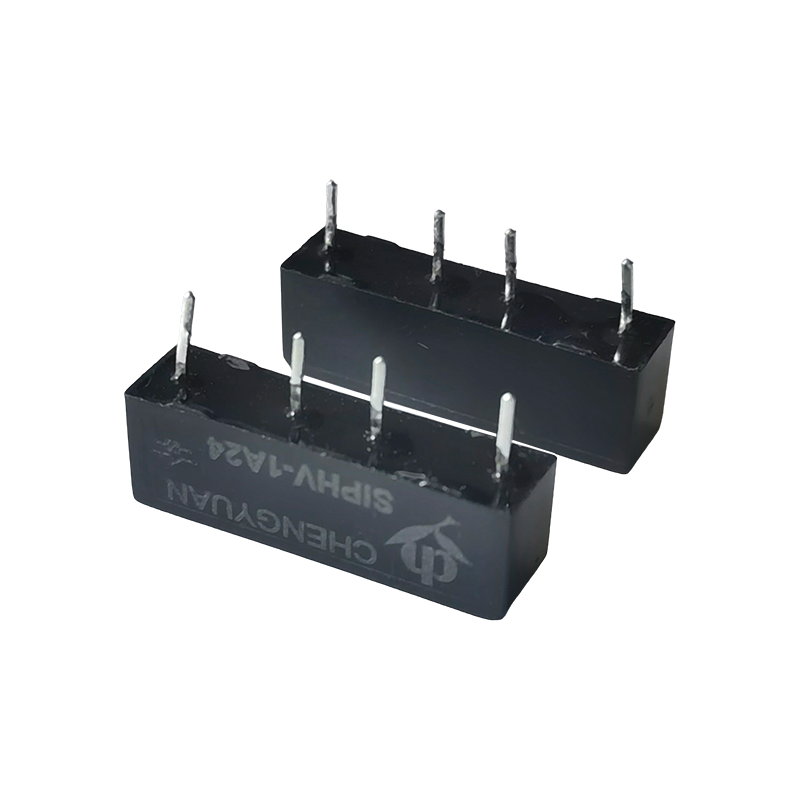

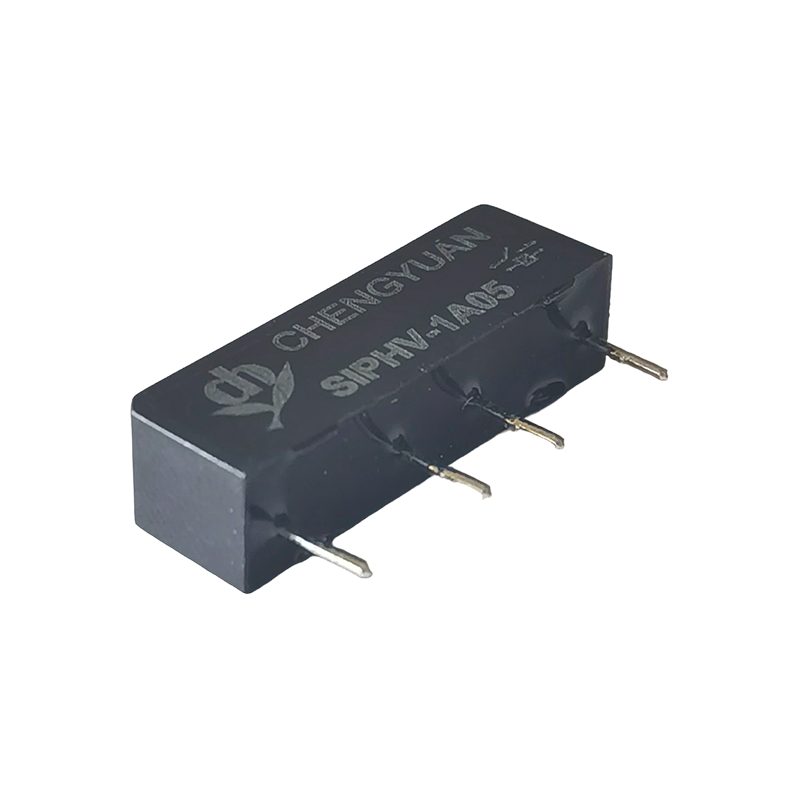

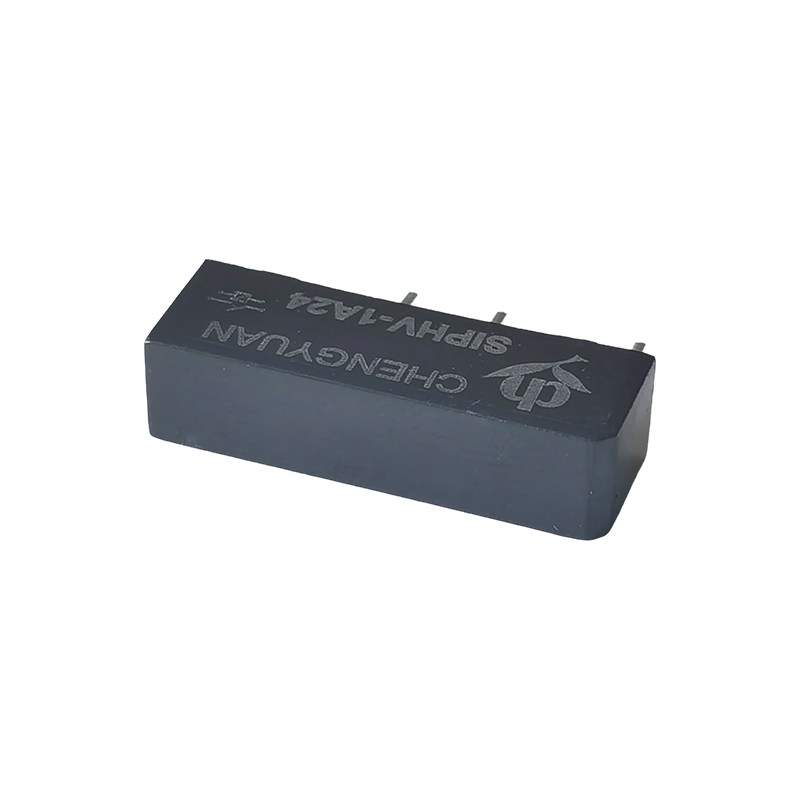

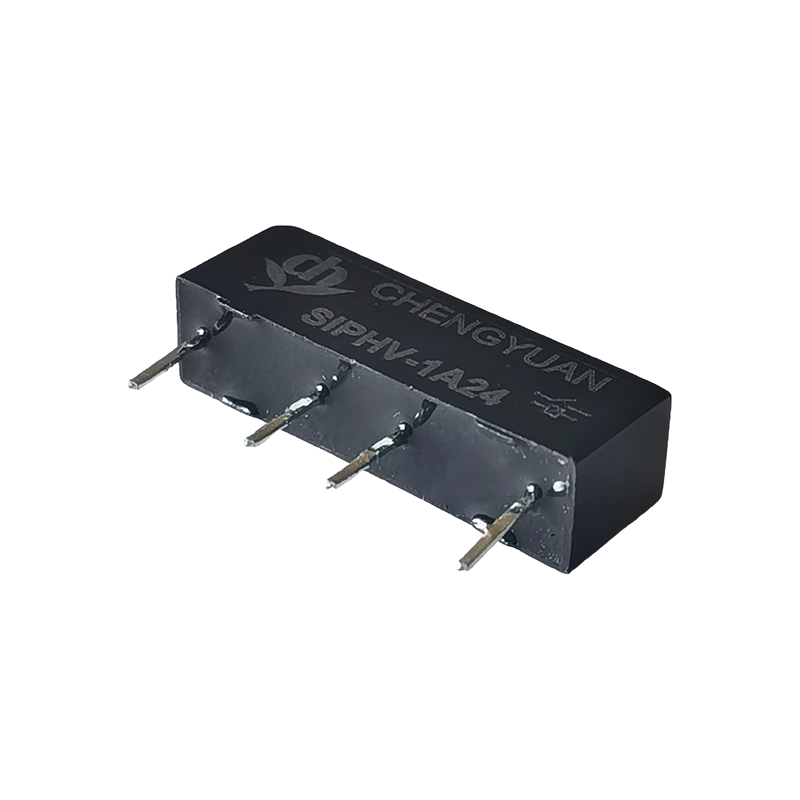

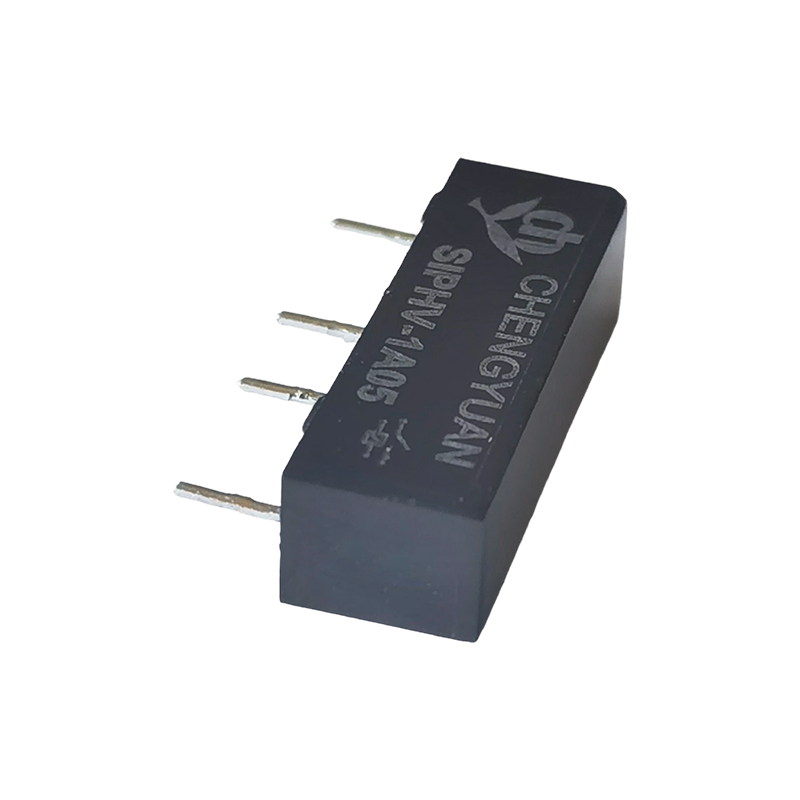

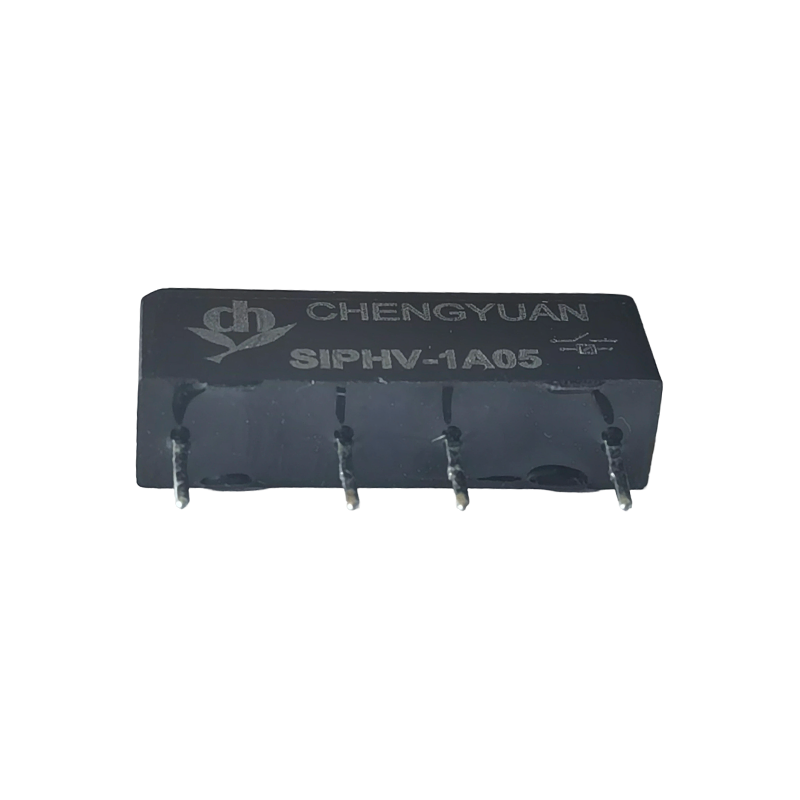

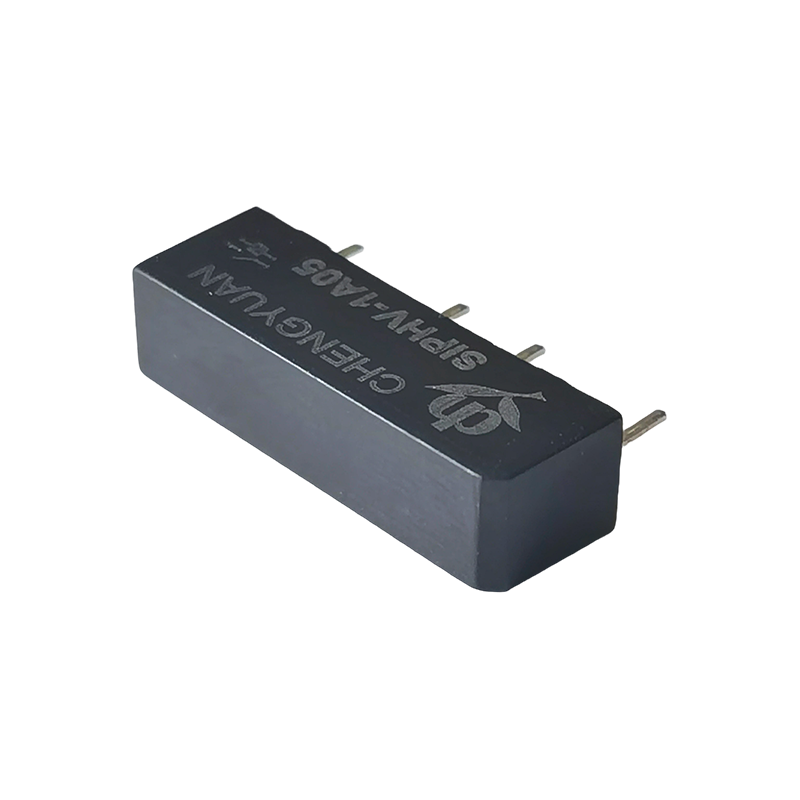

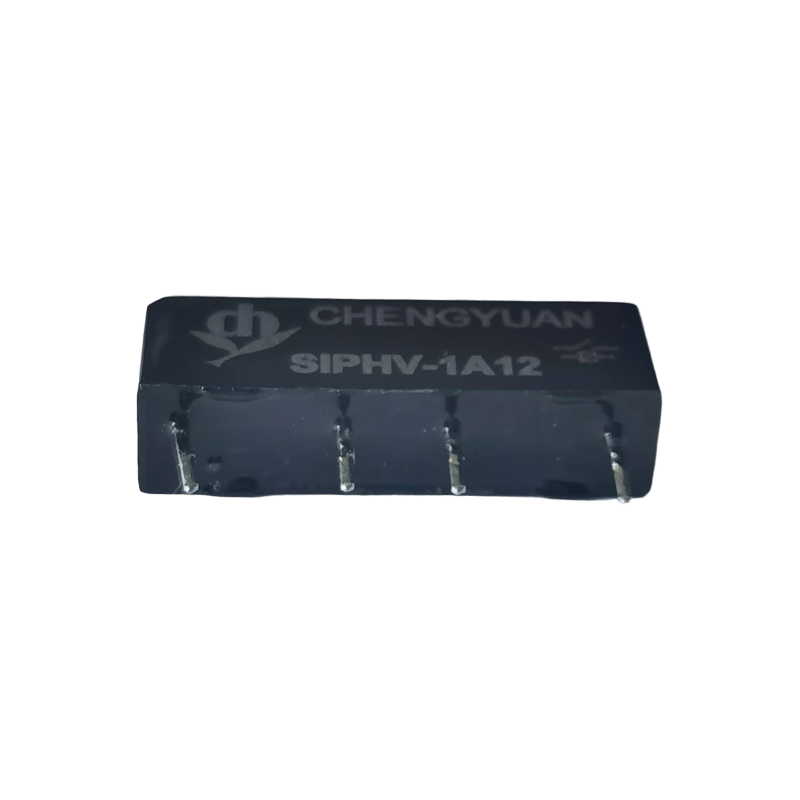

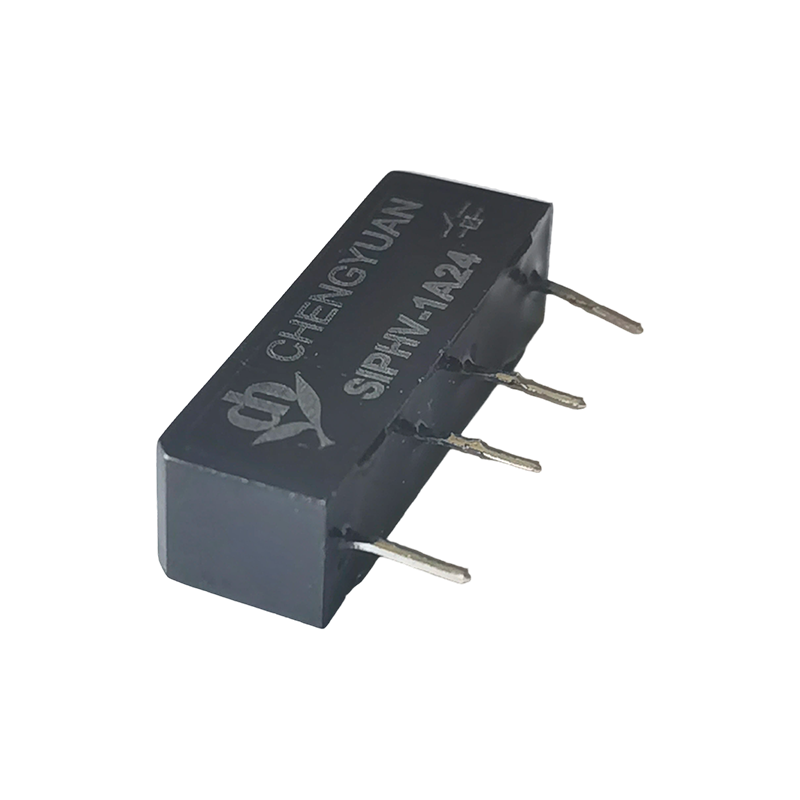

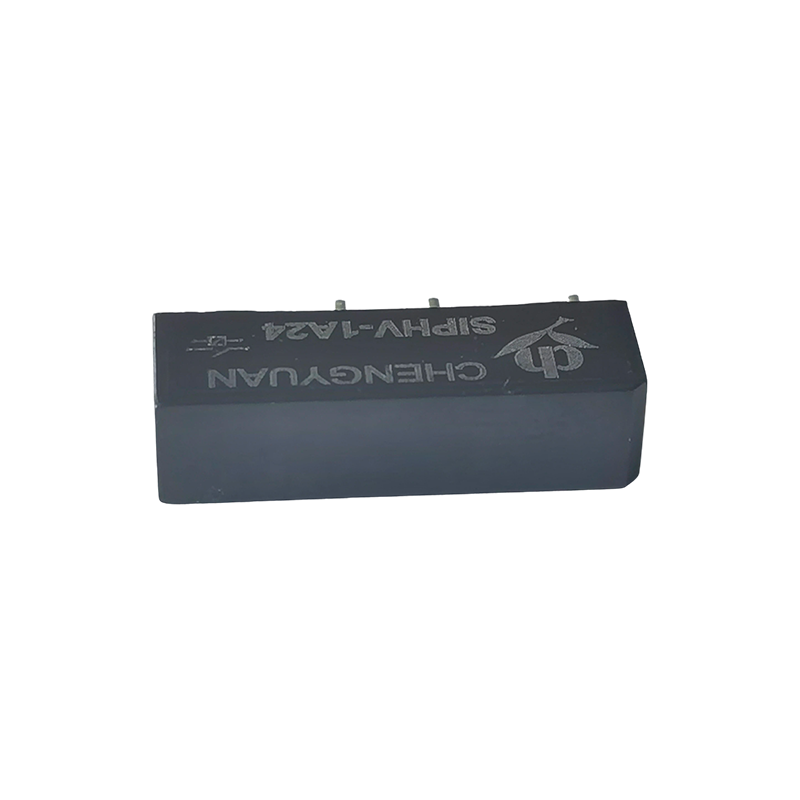

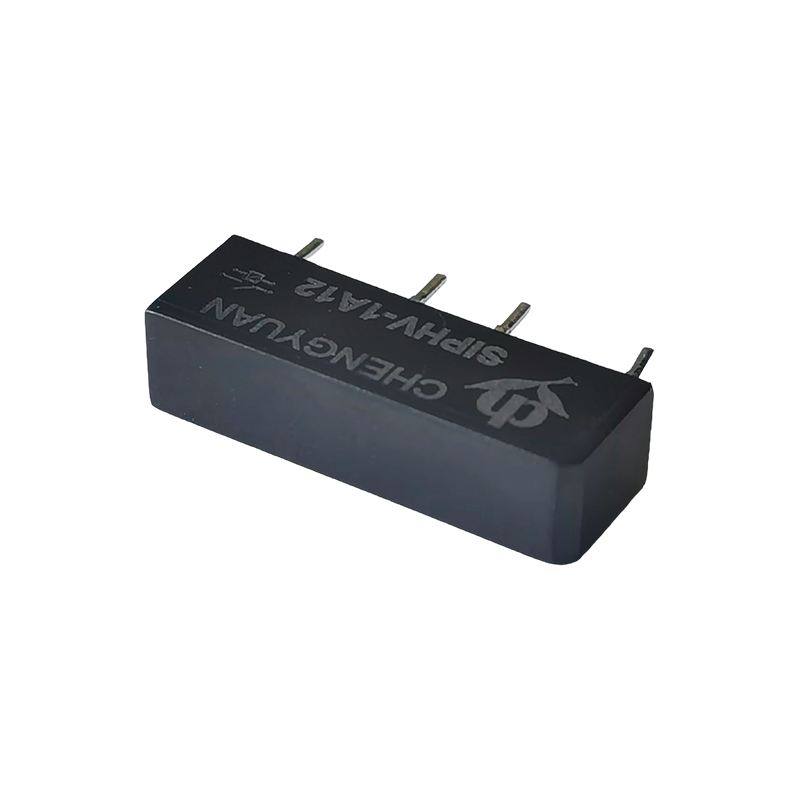

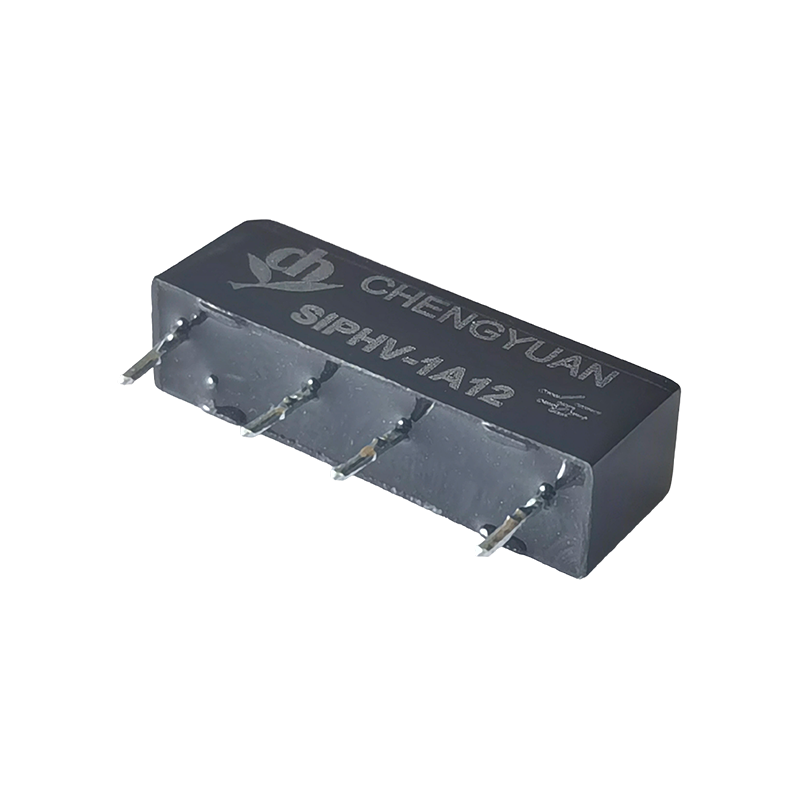

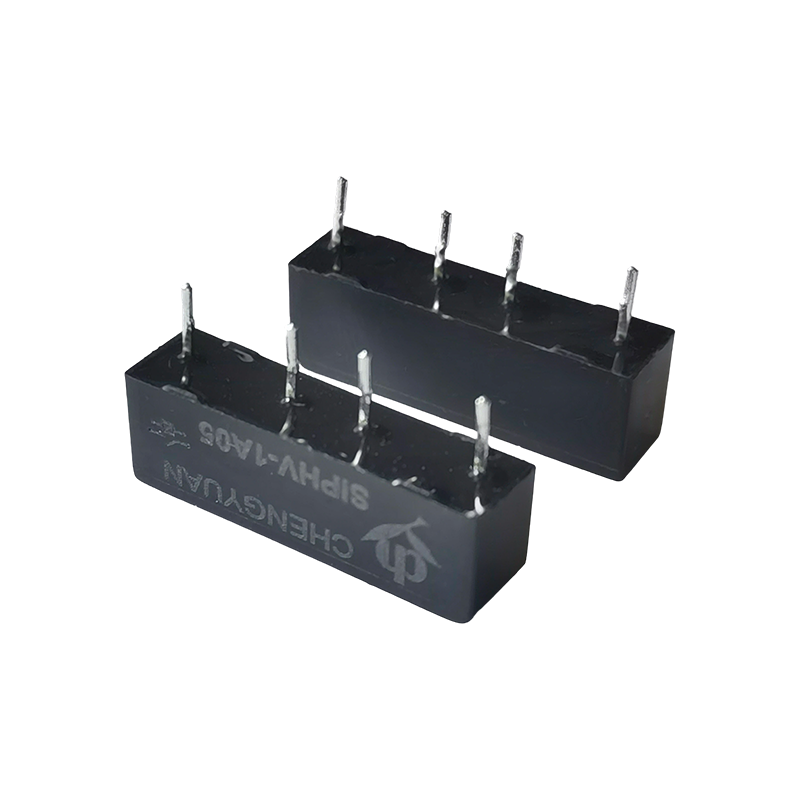

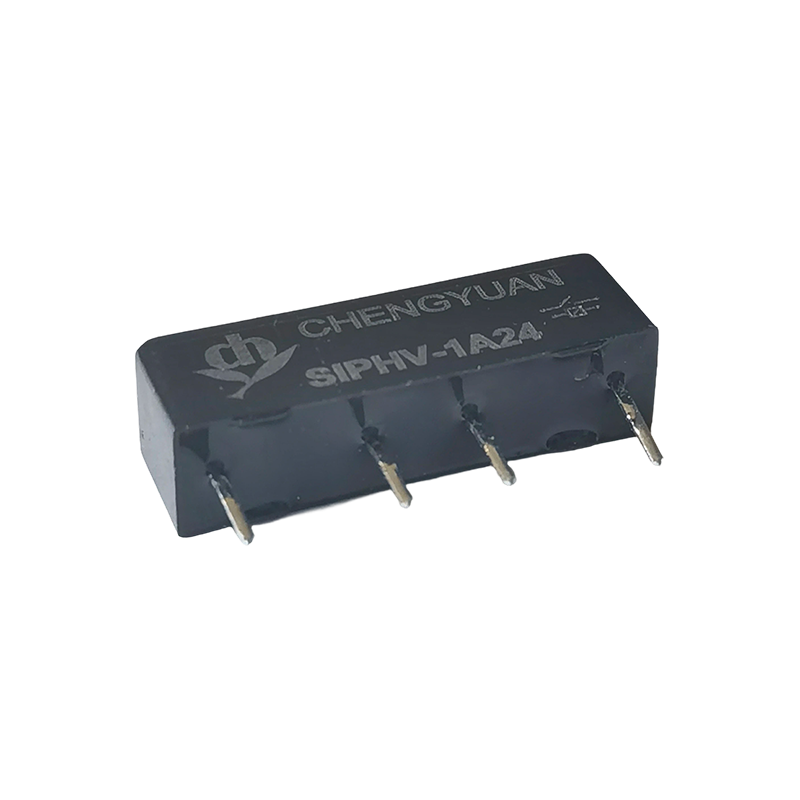

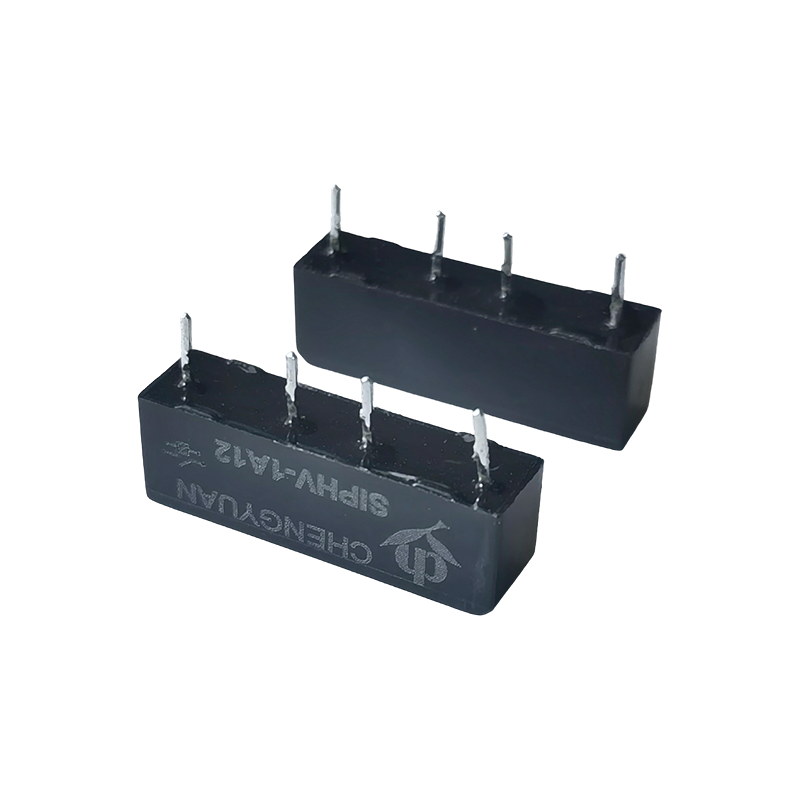

Producteigenschappen:
Ultrahoge spanningsweerstand: maximale nominale spanning tot 4 KVDC, bestand tegen belastingen van 1000 VAC piek/VDC, wat veel hoger is dan het spanningsweerstandsniveau van typische relais.
Technologie voor reedschakelaars: maakt gebruik van een reedschakelaar als kernschakelelement en biedt een hoge schakelsnelheid, een lange levensduur en een lage contactweerstand.
Miniatuurverpakking: het compacte SIP-ontwerp (Single In-line Package) bespaart aanzienlijk ruimte op de printplaat, waardoor montage met hoge dichtheid mogelijk wordt.
Directe PCB-montage: speciaal ontworpen voor printplaten, waardoor veilig solderen en geschiktheid voor geautomatiseerde productie wordt gegarandeerd.
Laag stroomverbruik: spoelspanningsbereik van 3VDC tot 24VDC, eenvoudig te integreren in verschillende laagspanningsregelcircuits.
Typische toepassingen:
Hoogspanningstestapparatuur: gebruikt in testinstrumenten zoals spanningsweerstandstesters en isolatietesters om hoogspanningssignalen te schakelen en te isoleren.
Medische elektronica: Geschikt voor hoogspanningsbesturingssecties in medische apparatuur, waardoor een veilige isolatie wordt gegarandeerd.
Communicatieapparatuur: Gebruikt in circuitmodules die hoogspanningsisolatie of schakeling vereisen in communicatiesystemen.
Precisiemeetinstrumenten dienen als een belangrijk onderdeel voor het schakelen van hoogspanningssignalen in uiterst nauwkeurige meetsystemen.
Industriële automatisering: gebruikt voor signaaloverdracht en bescherming in hoogspanningsregelcircuits.
| Contactbeoordeling |
| Contactregeling | 1A; |
| Contactbeoordeling | 100 W (max. schakelspanning 350 VDC, 300 VAC) |
| Maximale schakelspanning | 1000VAC piek/VDC |
| Maximale schakelstroom | 1,0A |
| Maximale draagstroom | 2,5A |
| Levensverwachting | 5VDC 10mA 5X108 Ops 1KVDC 1mA 1X105 Ops |
| Spoelparameter |
| Spoelspanning (VDC) | Spoel weerstand Ω± 10% | Normale stroom (mA) | VrijgavespanningVDC(Min) (8% van nominale spanning) | Neem spanning VDC op (max.) (75% van nominale spanning) |
| Beoordeeld | Max |
| 5 | 6.50 | 120 | 41.7 | 0.5 | 3.8 |
| 12 | 15.6 | 500 | 24.0 | 1.2 | 9.0 |
| 24 | 31.2 | 2000 | 12.0 | 2.4 | 16.8 |
Let op: 1. Het gebruik van een spoelspanning lager dan de nominale spoelspanning zal de werking van het relais in gevaar brengen.
2, Opname- en vrijgavespanning zijn alleen voor testdoeleinden en mogen niet worden gebruikt als ontwerpcriteria.
| Bedrijfstoestand |
| Neem contact op met Weerstand | 150mΩ |
| Doorslagspanning | Spoel naar contacten | 4000VDC |
| Over contact | 4000VDC |
| Isolatieweerstand | Open contacten 1X1011Ω MIN. Contacten voor spoel 1X1011Ω MIN. |
| Capaciteit | Over open contact | 1,0 pF |
| Open contact met spoel | 2,0 pF |
| Bedien tijd | 1,0 ms |
| Tijd vrijgeven | 0,25 mS |
| Bedrijfstemperatuur | -40℃-85℃ |
| Opslagtemperatuur | -40℃-105℃ |
| Soldeertemperatuur | 5 sec. maximaal 260℃ |

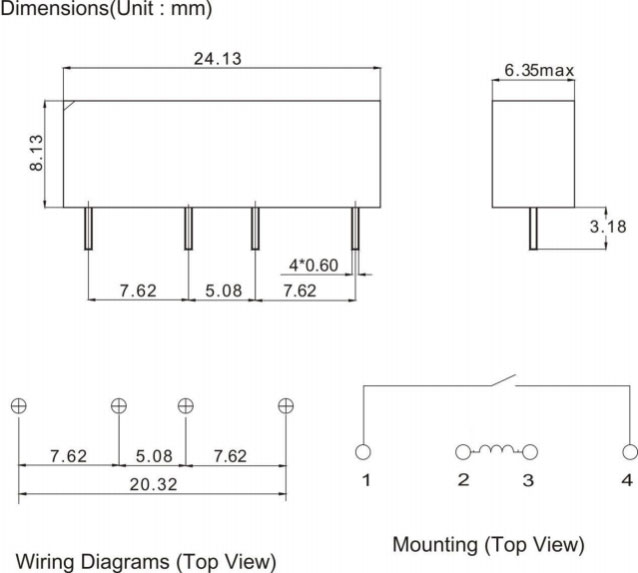

Afmetingen (mm)
| Bestelinformatie |
| SIPHV - 1A 12 1 2 3 |
| 1. Onderdeelnummer: SIPHV 2. Contactformulier:1A 3. Nominale spoelspanning (VDC): DC: 5,12,24 |
