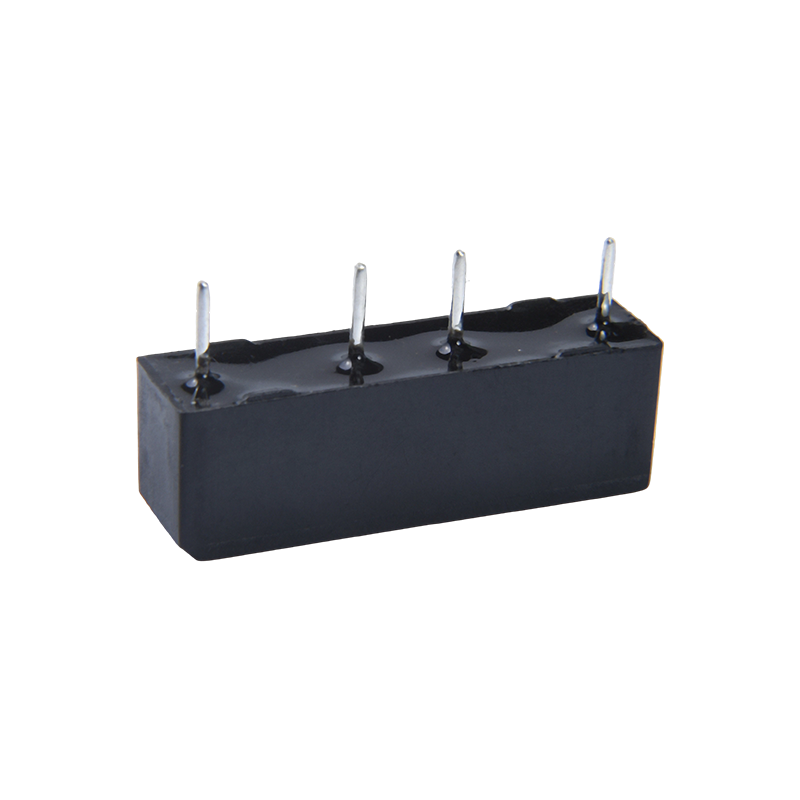

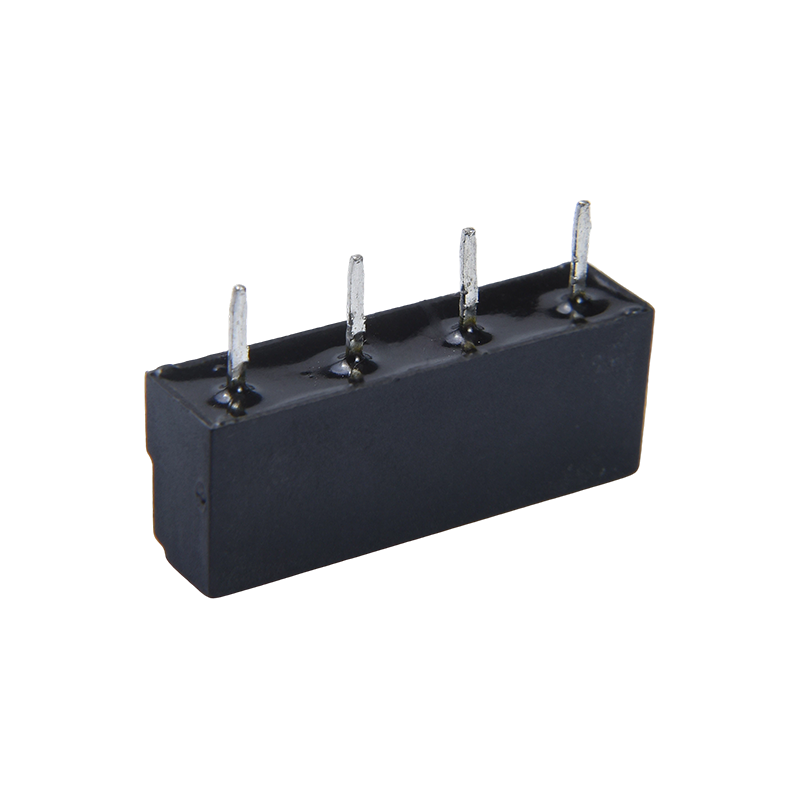

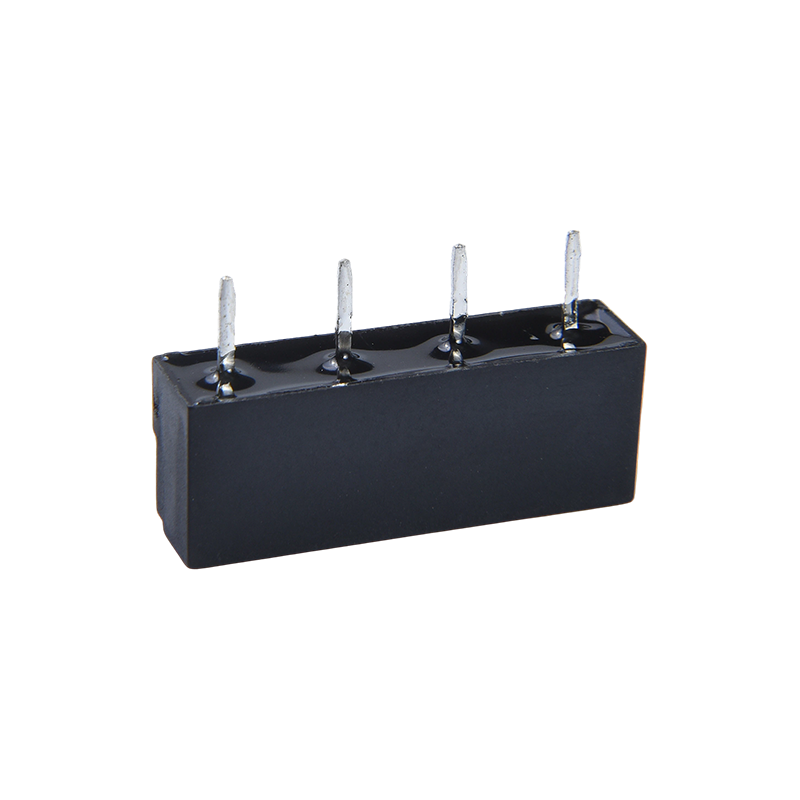

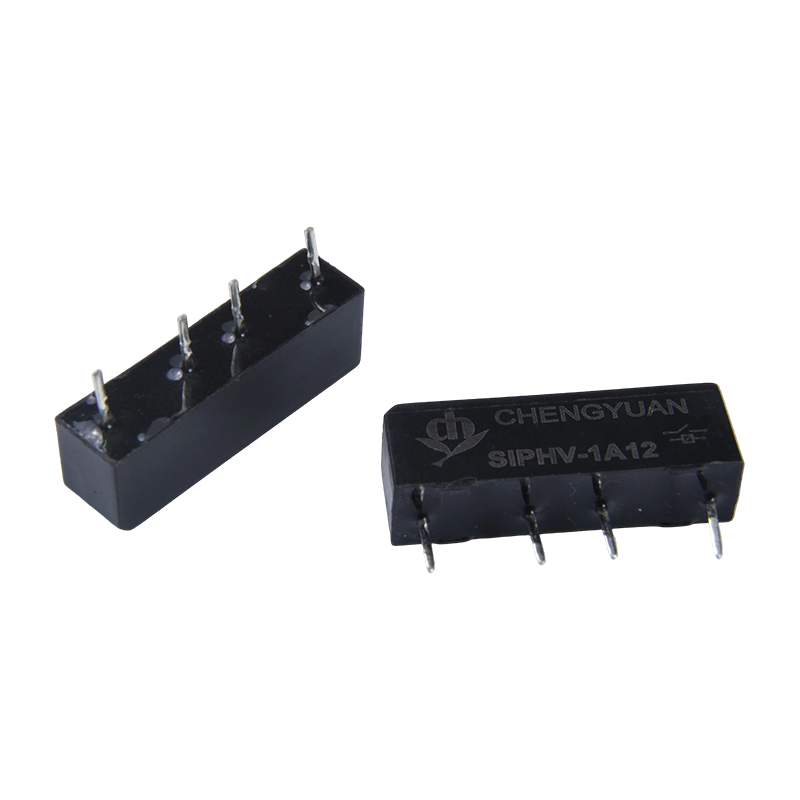

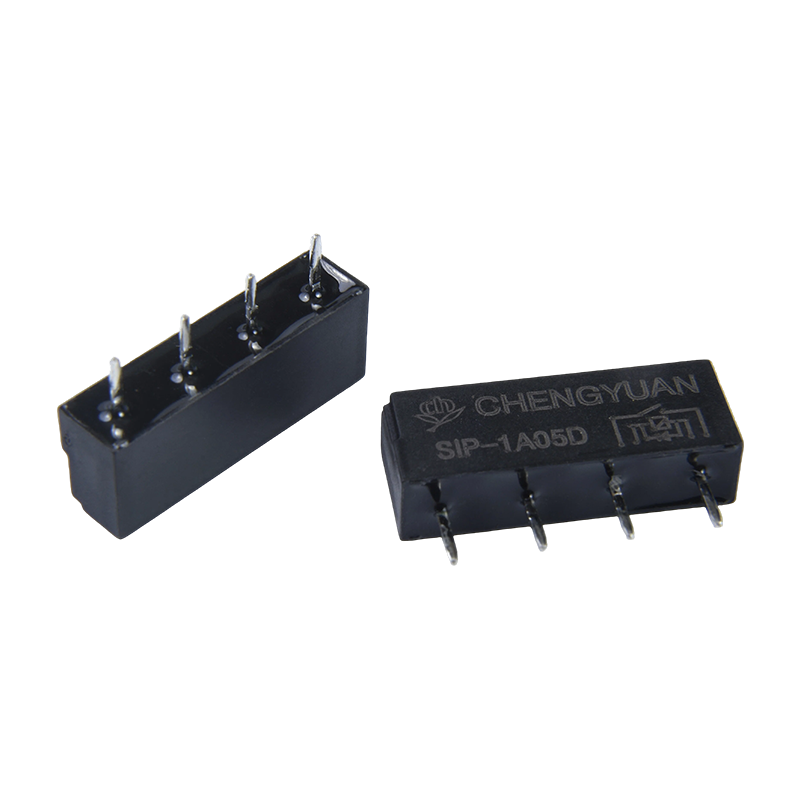

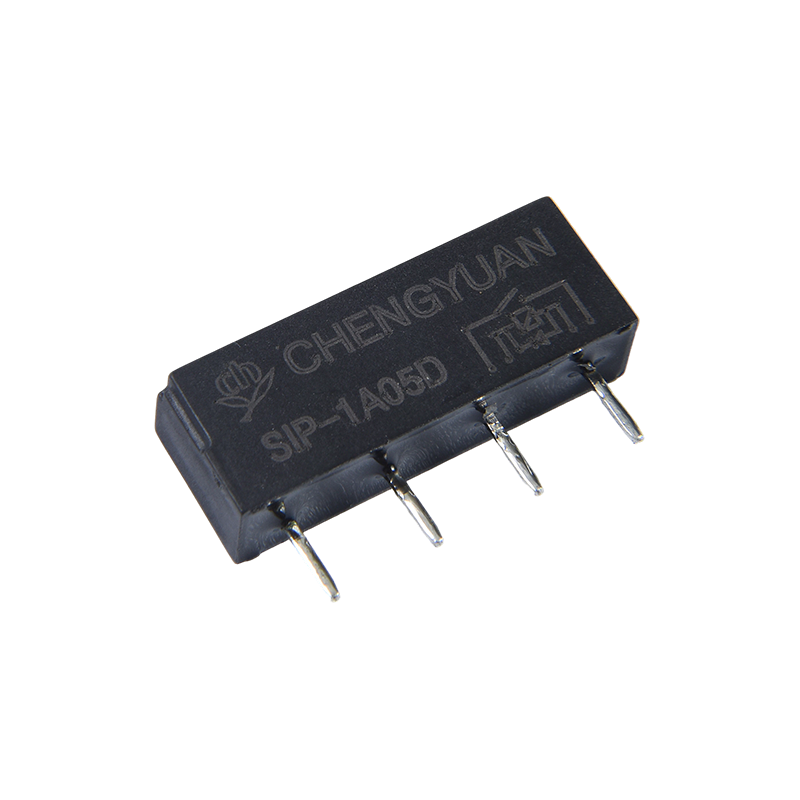

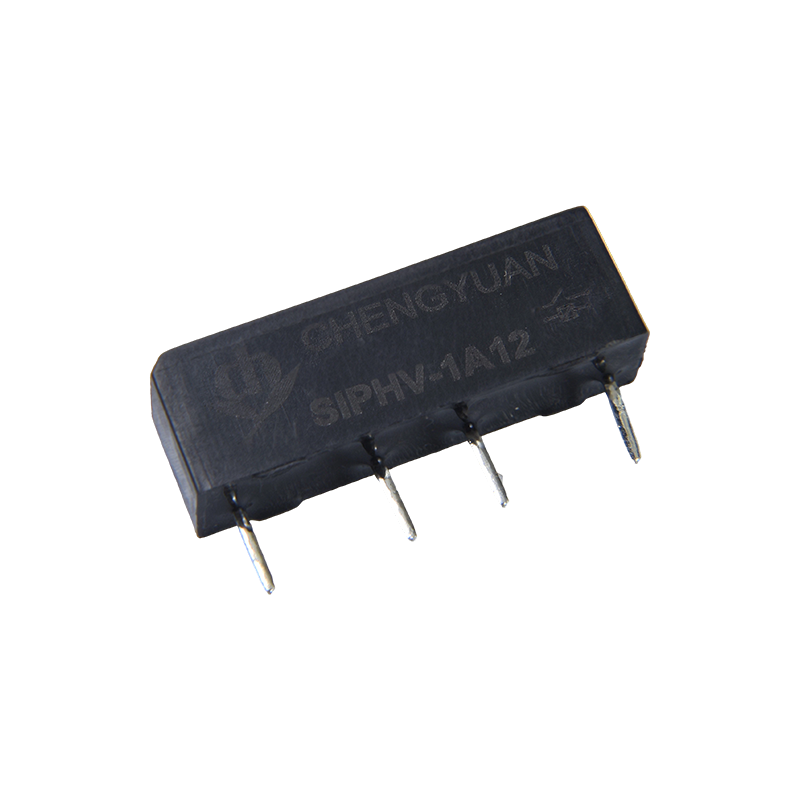

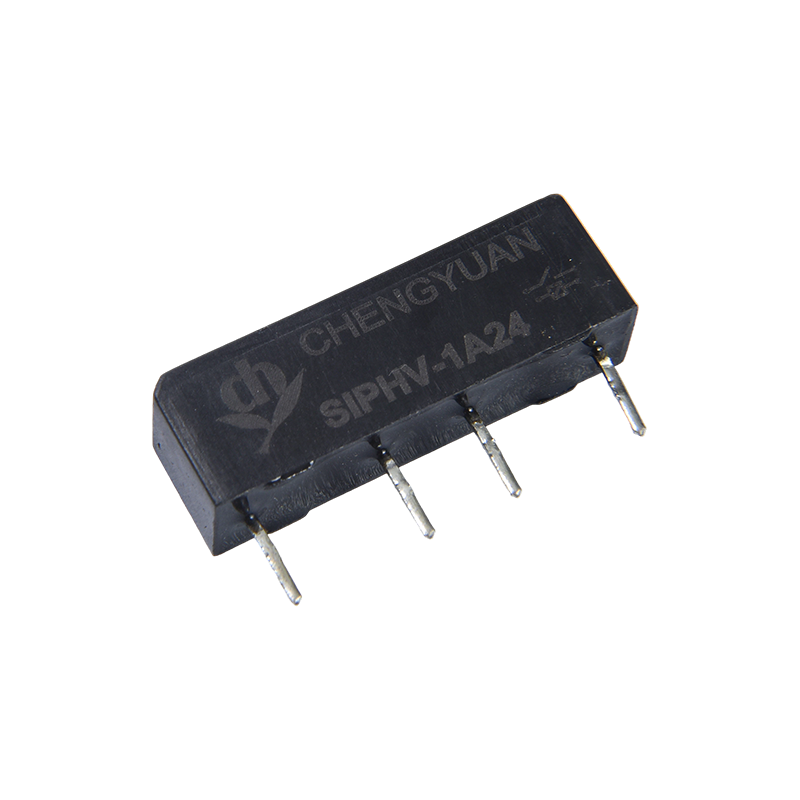

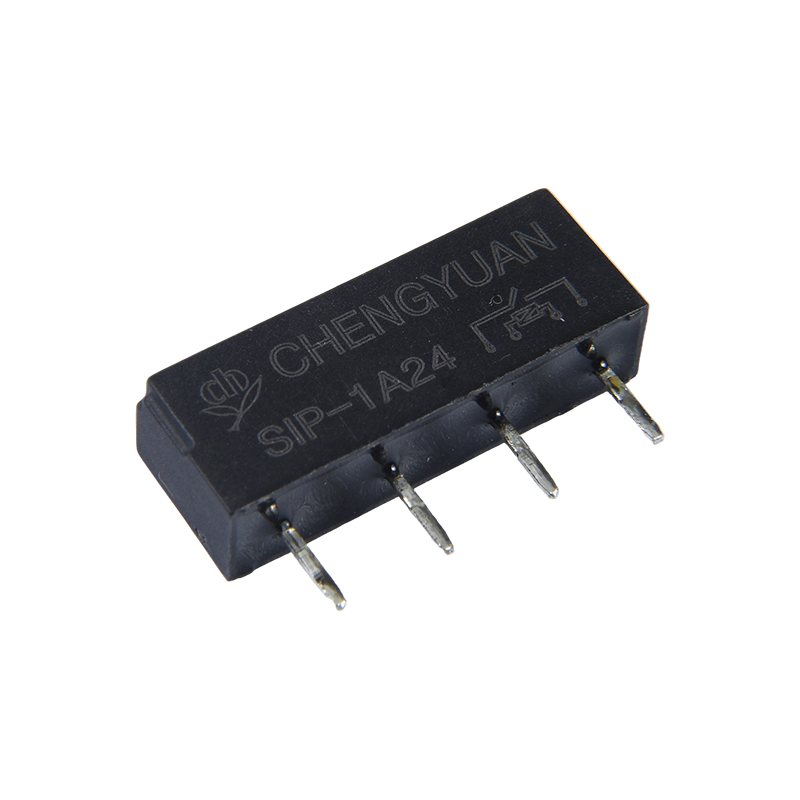

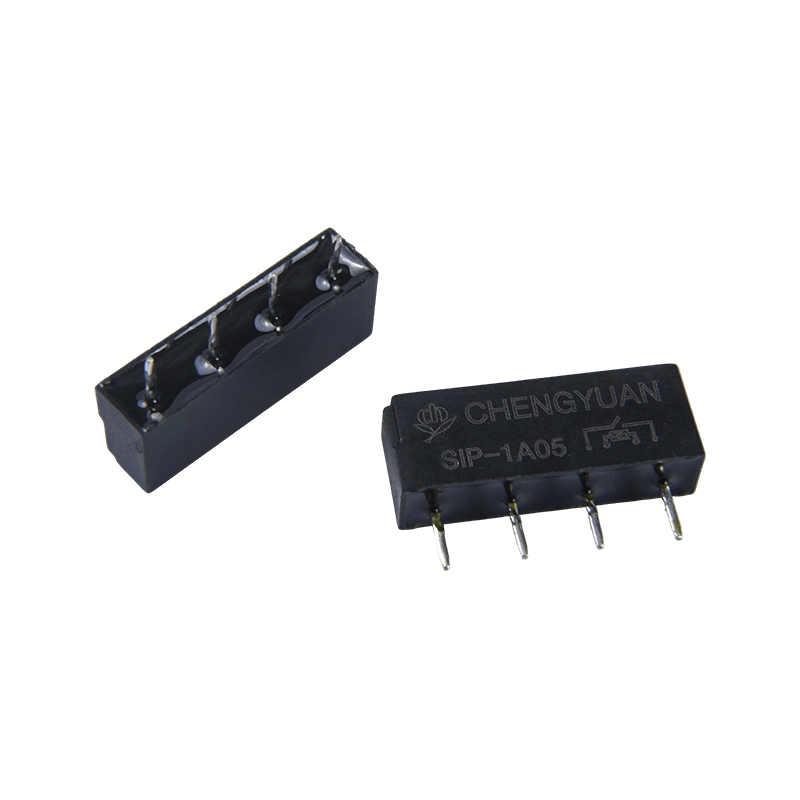

1. Voordelen
Volledig afgedichte contacten: de reed-schakelaar is verzegeld in een inert gas, waardoor de contacten worden beschermd tegen stof en oxidatie, wat een langdurige stabiele contactweerstand en extreem hoge betrouwbaarheid oplevert.
Snelle schakelprestaties: de kleine massa van de reed-schakelaar zorgt voor een snelle werking (de schakeltijd bedraagt doorgaans milliseconden), geschikt voor toepassingen die snelle signaalbemonstering of -schakeling vereisen.
Laag stroomverbruik en hoge isolatie: Laag stroomverbruik van de spoelaandrijving, hoge isolatieweerstand en spanningsbestendigheid tussen contacten en spoel, waardoor uitstekende signaalisolatie en anti-interferentiemogelijkheden worden bereikt.
2. Belangrijkste kenmerken
Contactcapaciteit: 0,5A @ 125VAC / 24VDC, speciaal ontworpen voor het schakelen van signalen op laag niveau, sensorsignalen of kleine stroombelastingen.
Compact pakket: SIP-pinontwerp (Single In-line Package) met standaard pin-afstand, waardoor PCB-ruimte wordt bespaard en automatische montage of plaatsing wordt vergemakkelijkt.
Brede stuurspanning: de spoel ondersteunt een spanning van 3 tot 24 VDC, compatibel met gangbare logische niveaus en stuurspanningen.
Lange levensduur: dankzij de afgedichte bescherming is de mechanische en elektrische levensduur onder nominale belasting aanzienlijk hoger dan bij elektromagnetische relais van het open type van dezelfde grootte.
3. Belangrijkste toepassingen
Test- en meetapparatuur: gebruikt in uiterst nauwkeurige multimeters, data-acquisitiekaarten en automatische testapparatuur (ATE) voor signaalpadschakeling en multiplexing.
Communicatie en beveiliging: Geïntegreerd in programmeerbare schakelaars, beveiligingsalarmsystemen en toegangscontrolesystemen voor signaalisolatie en interfaceschakelcircuits.
Medische elektronica: Gebruikt in medische bewakingsapparatuur om analoge signalen op laag niveau te schakelen, zoals bio-elektrische signalen, waarvoor een hoge isolatie en weinig ruis vereist zijn.
Industriële besturingssignaalisolatie: In PLC-analoge ingangsmodules en sensorinterfaces biedt het elektrische isolatie en bescherming tussen veldsignalen en besturingssystemen.
Contactgegevens
| Typ | SIP |
| Contactmateriaal | Ru/Rh |
| Contactweerstand | ≤ 100mΩ max. (bij 1A 16VDC) |
| Nominale belasting (ohmse belasting) | 0,1A125VAC/0,5A 24VDC |
| Max. schakelstroom | 0,5A |
| Max. schakelspanning | 200VAC |
| Max. schakelvermogen | 10VA(AC)/10W(DC) |
| Kenmerken |
| Bedrijfstijd (bij nominale spoelspanning) | Maximaal 0,55 ms. |
| Tijd vrijgeven | Maximaal 0,2 ms. |
| Isolatieweerstand | Min 100MΩ (bij 500VDC) |
| Diëlektrische sterkte | Tussen open contacten: 200VAC, 50/60Hz gedurende 1min |
| Tussen spoel en contact: 1400VAC, 50/60Hz gedurende 1min |
| Trillingsbestendigheid | Destructief | 10-55Hz, bij dubbele amplitude van 1,5 mm |
| Functioneel | 10-55Hz, bij dubbele amplitude van 1,5 mm |
| Schokbestendigheid | Functioneel | 20G min |
| Destructief | 100G min |
| Uithoudingsvermogen | Mechanisch uithoudingsvermogen (10800 ops./u) | 100000000 operaties (bij kamertemperatuur) |
| Elektrisch uithoudingsvermogen (360ps/u) | 10000000 ops. (bij kamertemperatuur) |
| Omgevingstemperatuur | -40℃~ 85℃ (geen condensatie) |
| Gewicht | Ongeveer. 1,6 g |
| Nominaal spanning (VDC) | Nominaal operationeel actueel ±10%(mA) | Spoelweerstand ±10%(Ω) | Nominaal operating kracht | Bedrijfsspanning (Max.) | Laat spanning los (min.) | Max. toegestane spanning |
| 3 | 0.012 | 250 | Ongeveer 0,036 W | 75% van het nominale bedrag spanning | 10% van nominaal spanning | 130% van de nominale spanning |
| 5 | 0.01 | 500 | Ongeveer 0,05 W |
| 12 | 0.012 | 1000 | Ongeveer 0,144 W |
| 24 | 0.012 | 2000 | Ongeveer 0,288 W |
De hierboven getoonde gegevens zijn initiële waarden. Breng de maximaal toegestane spanning niet langer dan 10 minuten aan op de spoel om oververhitting van de spoel te voorkomen.

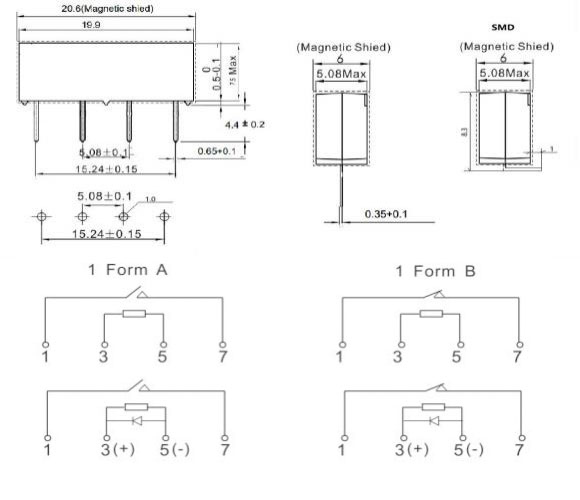

Afmetingen, bedradingsschema, PCB-indeling (eenheid: mm)
Bestelinformatie
SIP - 1 - A - 05 - D - M - SMD
1 2 3 4 5 6 7
1: Type: SIP
2: Aantal polen: 1-1 pool
3: Contactregeling: C Van C ; H Van A ; B Van B
4: Nominale spanning: 3,5, 12, 24 VDC
5: Onderdrukking van spoeltransiënten: DMet diode; NIL: Standaard
6: Met afschermkap: M ， NIL Standaard
7: SMD, NIL-standaard
Disclaimer: de specificatie is alleen ter referentie. Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
We konden niet alle prestaties en alle parameters voor elke mogelijke toepassing evalueren. De gebruikers moeten dus in de juiste positie zijn om te kiezen
Geschikt product voor hun eigen toepassing. Bij afgedichte relais dient u na installatie en reiniging vóór gebruik het ventilatiegat in de behuizing te openen. Als u vragen heeft, neem dan contact op met Chengyuan voor technische diensten. Het is echter de verantwoordelijkheid van de gebruiker om te bepalen welk product gebruikt moet worden.
