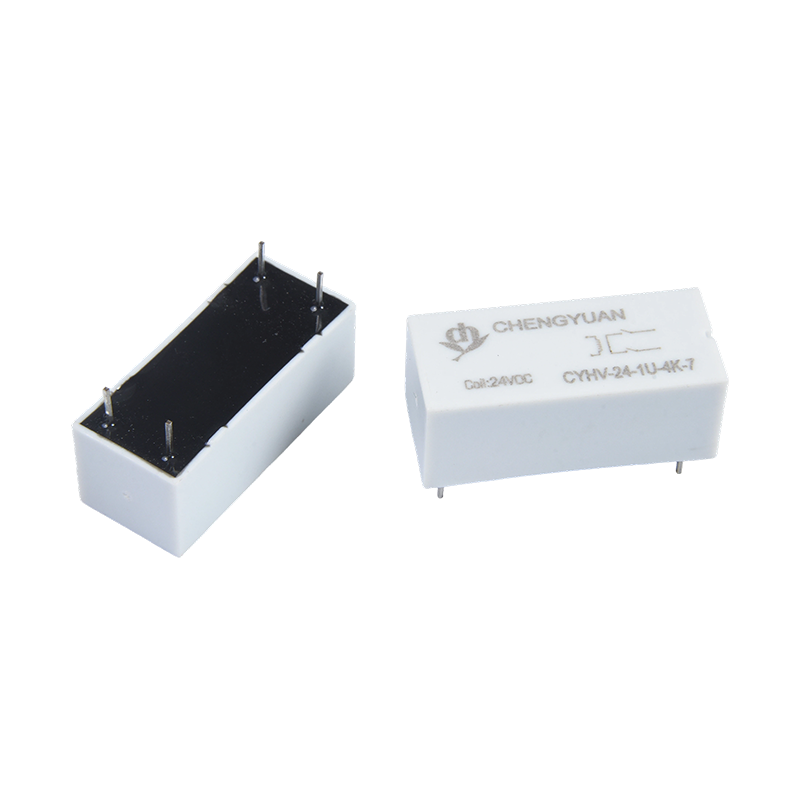

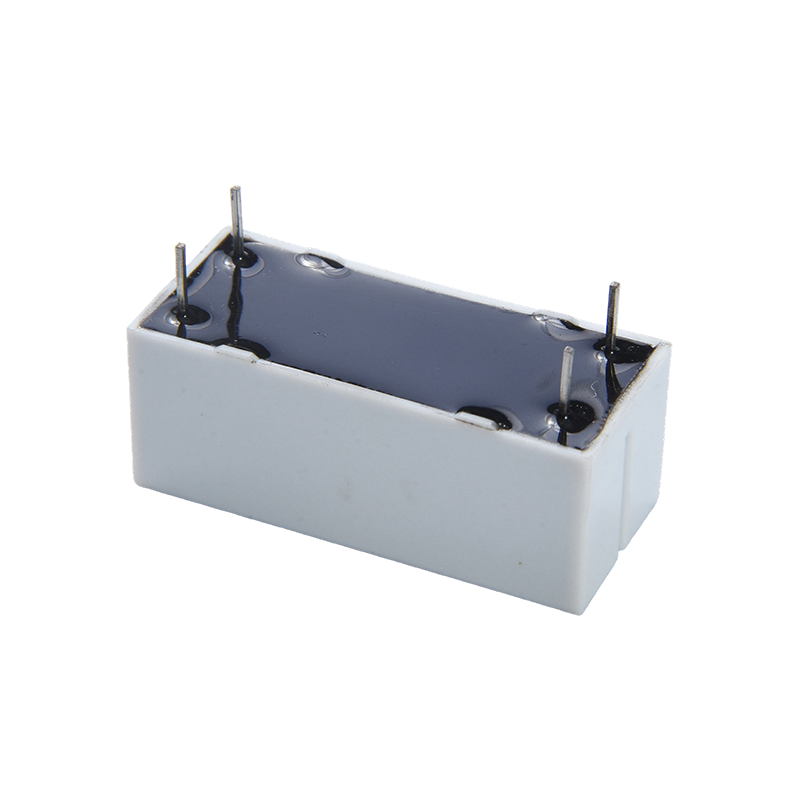

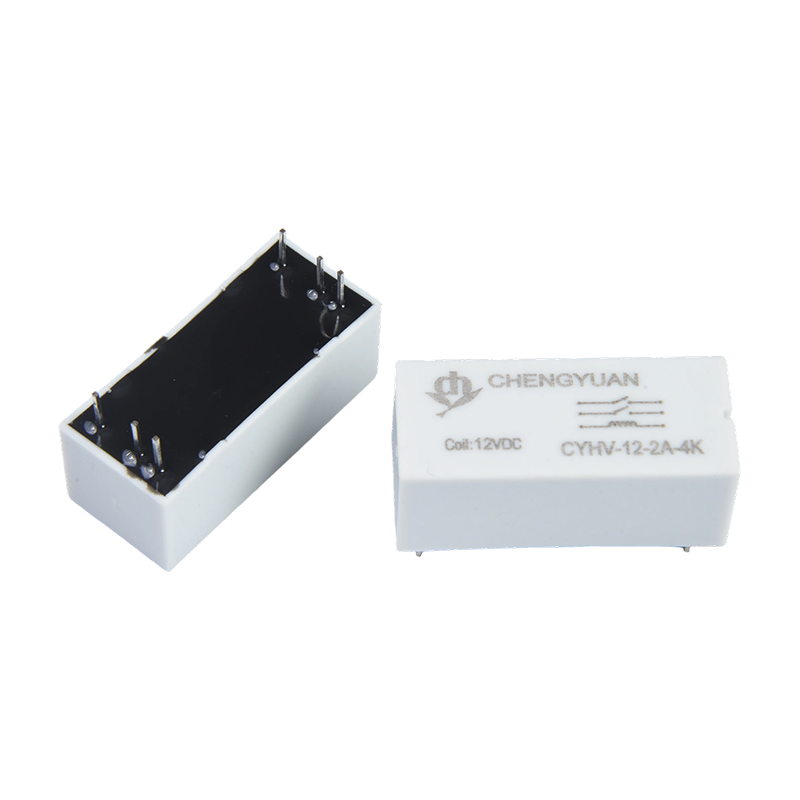

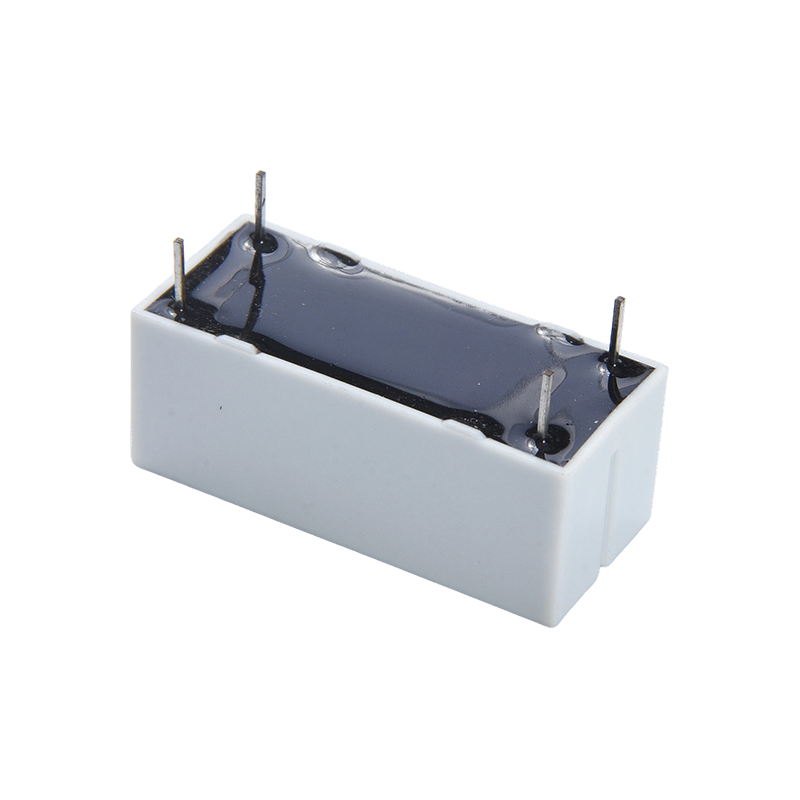

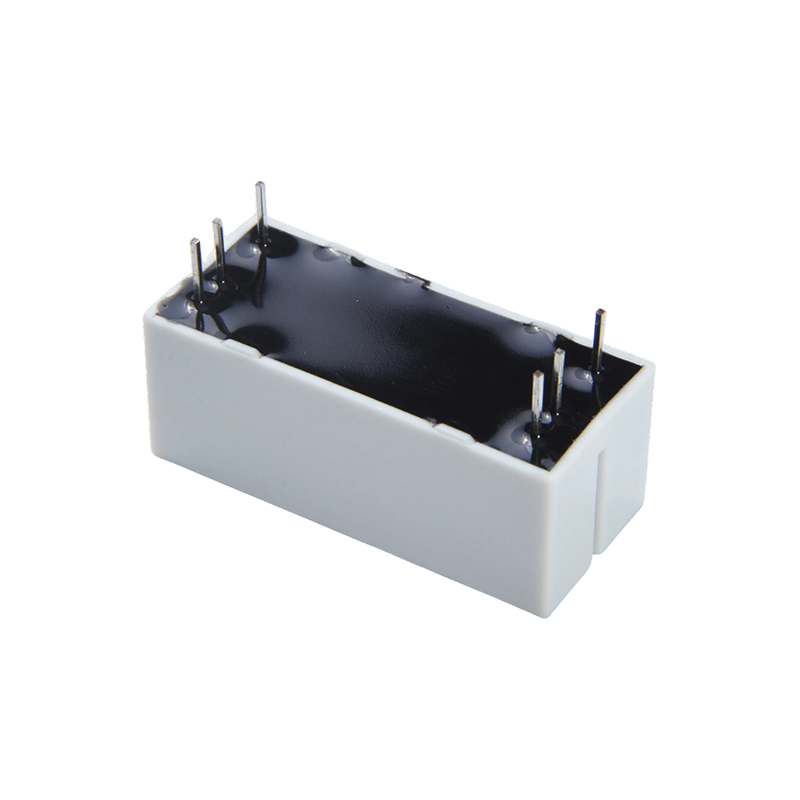

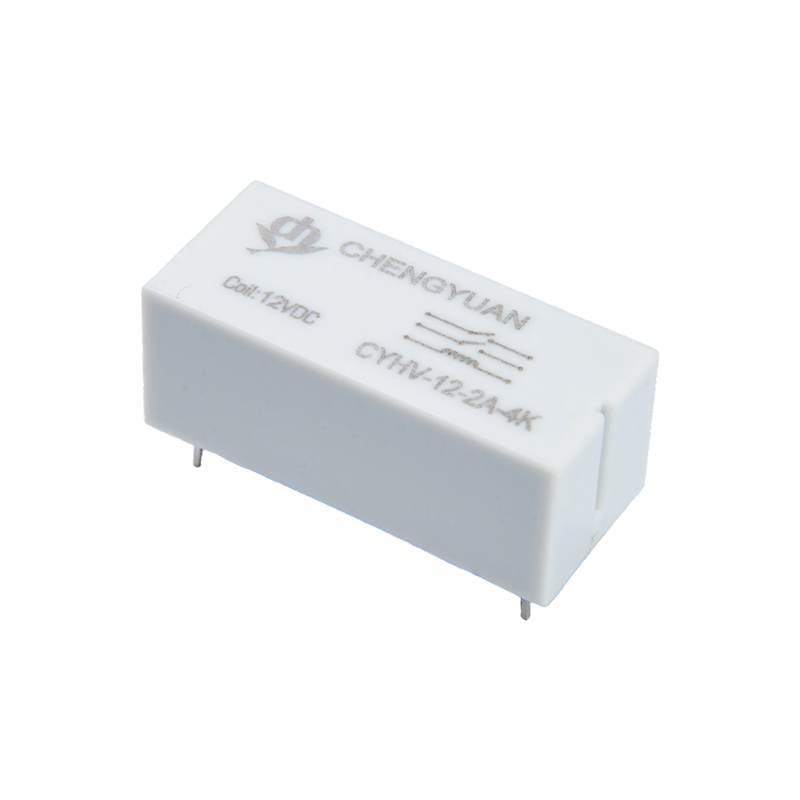

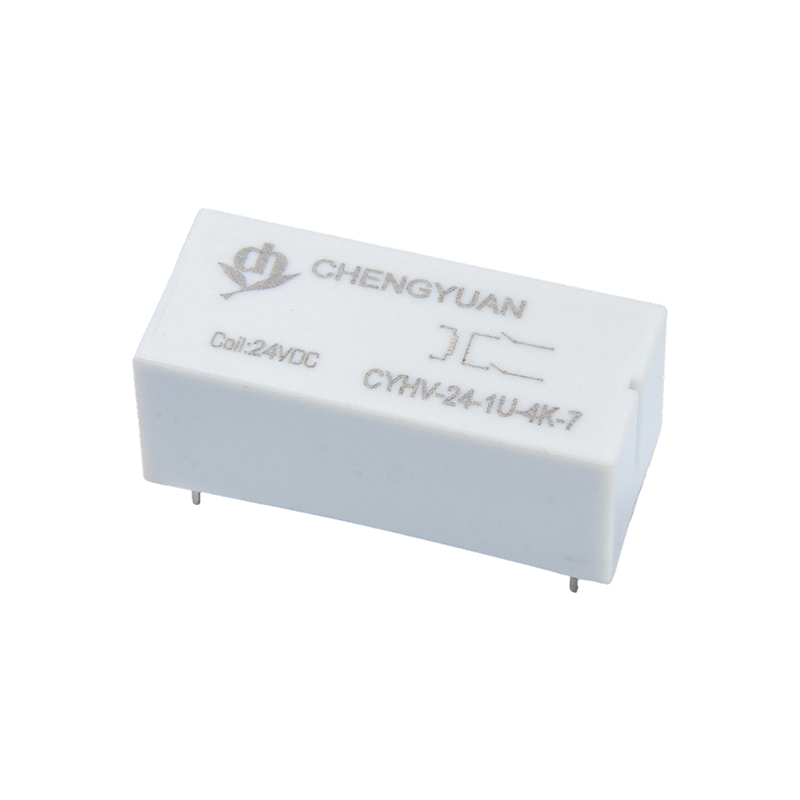

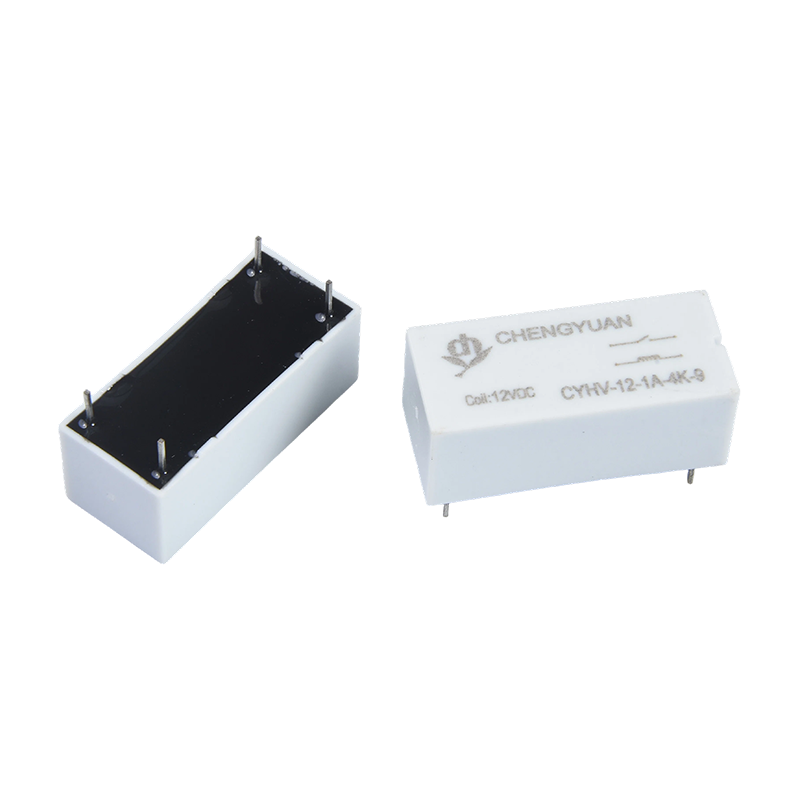

Productvoordelen:
Ultrahoge spanningsisolatie: weerstaat spanning tussen contacten tot 6000 V en biedt uitstekende hoogspanningsisolatiemogelijkheden voor relais op PCB-niveau, waardoor hoogspanningsinterferentie effectief wordt geblokkeerd.
Hoogspannings-laagstroomschakeling: Geoptimaliseerd voor het schakelen van zwakke stromen onder hoge spanning (bijv. 10 mA bij 1500 VDC) of conventionele stromen onder lage spanning (bijv. 1 A bij 30 VDC), met een duidelijk gedefinieerd toepassingsbereik.
Verzegelde structuur met lange levensduur: De reed-schakelaar is verzegeld in een inert gas, zonder bewegende slijtagedelen, wat resulteert in een extreem lange mechanische levensduur en immuniteit tegen stof en vocht uit de omgeving.
Belangrijkste kenmerken:
Specificaties voor belasting op meerdere niveaus: Ondersteunt verschillende belastingsomstandigheden: 10 mA/1500 VDC, 15 mA/1000 VDC, 1 A/30 VDC, geschikt voor zowel hoogspanningsmicrostroom als conventionele laagspanningsstroomscenario's.
Hooggevoelige spoel: Laag stroomverbruik van de spoel, compatibel met 3-24VDC laagspanningsstuursignalen, eenvoudig rechtstreeks aangestuurd door geïntegreerde schakelingen.
Compacte PCB-montage: Miniatuurpakketontwerp, rechtstreeks op de PCB gesoldeerd, bespaart ruimte en is geschikt voor interne instrumentindelingen met hoge dichtheid.
Snelle respons: snelle reedschakelaaractie en korte schakeltijd voldoen aan de timingvereisten voor signaalbemonstering in instrumentatie.
Belangrijkste toepassingen:
Veiligheidsbewakingsapparatuur: gebruikt bij hoogspanningssignaalbemonstering of het schakelen van testcircuits in isolatiemonitors, weerstandsspanningstesters en foutboogdetectoren.
Precisie-instrumenten: Geïntegreerd in uiterst nauwkeurige voedingen, meters en apparatuur voor medische beeldvorming (zoals de besturing van een röntgenhoogspanningsgenerator) om hoogspanningsisolatie en signaalschakeling te bieden.
Communicatie en industriële besturing: gebruikt als een betrouwbare isolatie- en schakelcomponent in communicatie-interfaces en PLC-hoogspanningsingangsmodules die een hoge potentiële isolatie vereisen.
Nieuwe energiesystemen: toegepast in isolatiecircuits voor spanningsbemonstering van fotovoltaïsche omvormers en batterijbeheersystemen (BMS).
| Contactgegevens |
| Typ | CYHV |
| Contactmateriaal | galvaniseren Ir Rh |
| Contactregeling | 1A; 2A; 1U |
| Contactweerstand | 1A/2A:150mΩ Max.(bij 1A 16VDC) 1U:150mΩ*2 Max.(bij 1A 16VDC) |
| Nominale belasting (ohmse belasting) | 100W |
| Max. schakelstroom | 1A |
| Max. schakelspanning | 1000VDC |
| Max. Stroom dragen | 2,5A |
| Kenmerken |
| Bedrijfstijd (bij nominale spoelspanning) | Maximaal 1 ms. ( Geen diode) |
| Tijd vrijgeven | Maximaal 0,3 ms. ( Geen diode) |
| Isolatieweerstand | Min 100MΩ (bij 100VDC) |
| Diëlektrische sterkte | Tussen open contacten: (1A/2A)4000VAC, (1U)6000VDC |
| Tussen spoel en contact: (1A/2A)4000VAC, (1U)6000VDC |
| Trillingsbestendigheid | Destructief | 10-55 Hz, bij dubbele amplitude van 1,5 mm |
| Functioneel | 10-55 Hz, bij dubbele amplitude van 1,5 mm |
| Schokbestendigheid | Functioneel | 10G min |
| Destructief | 10G min |
| Uithoudingsvermogen | Mechanisch uithoudingsvermogen (10800 ops./u) | 100000000 operaties (bij kamertemperatuur) |
| Elektrisch uithoudingsvermogen (360ps/u) | 1000.000 bewerkingen (bij kamertemperatuur) |
| Omgevingstemperatuur | -10℃~ 65℃ (geen condensatie) |
| Gewicht | Ongeveer. 10g |
| Spoelgegevens (bij 20℃) |
| Nominaal spanning (VDC) | Nominaal operationeel actueel ±10%(mA) | Spoelweerstand ±10%(Ω) | Nominaal operating kracht | Bedrijfsspanning (Max.) | Laat spanning los (min.) | Max. toegestane spanning |
| 5 | 33.3 | 150 | 0.166 | 75% van het nominale bedrag spanning | 5% van nominaal spanning | 130% van de nominale spanning |
| 12 | 24 | 500 | 0.288 |
| 24 | 15 | 1600 | 0.36 |
De hierboven weergegeven gegevens zijn initiële waarden. Breng de maximaal toegestane spanning niet langer dan 10 minuten aan op de spoel om oververhitting van de spoel te voorkomen.

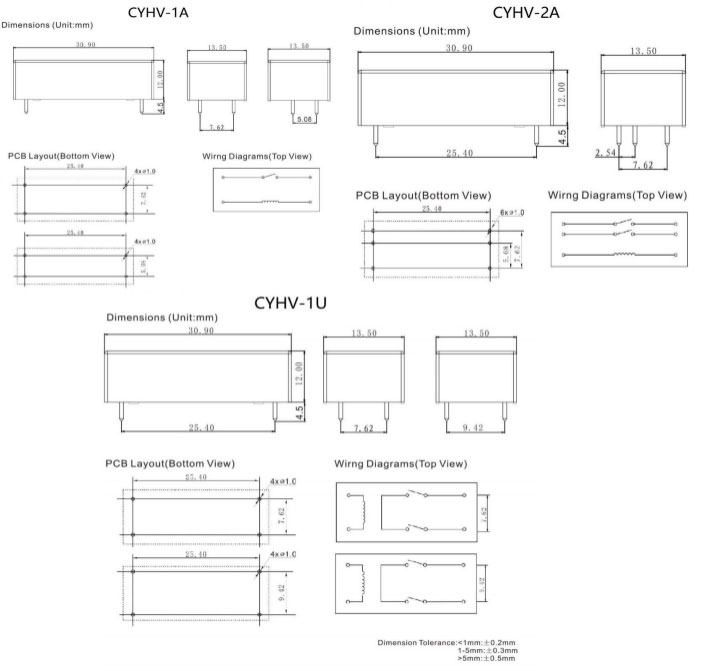

Afmetingen, bedradingsschema, PCB-indeling (eenheid: mm)
Bestelinformatie
CYHV - 1 A - 12VDC -7 - XX
1 2 3 4 5 6
1: Type: CYHV
2: Aantal polen: 1-1 pool
3: Contactregeling: A Van A ; U Van U
4: Nominale spanning: 5,12,24 VDC
5: Voetafstand: 5-5.08; 7- 7,62 ; 9 - 9.42
6: Speciale parameter: Nihil-standaardtype
Letter of nummer-Speciale vereiste
Disclaimer: de specificatie is alleen ter referentie. Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
We konden niet alle prestaties en alle parameters voor elke mogelijke toepassing evalueren. De gebruikers moeten dus in de juiste positie zijn om te kiezen
geschikt product voor hun eigen toepassing. Voor afgedichte relais dient u na installatie en reiniging vóór gebruik het ventilatiegat in de behuizing te openen. Als er vragen zijn, neem dan contact op met Chengyuan voor technische diensten. Het is echter de verantwoordelijkheid van de gebruiker om te bepalen welk product moet worden gebruikt.
