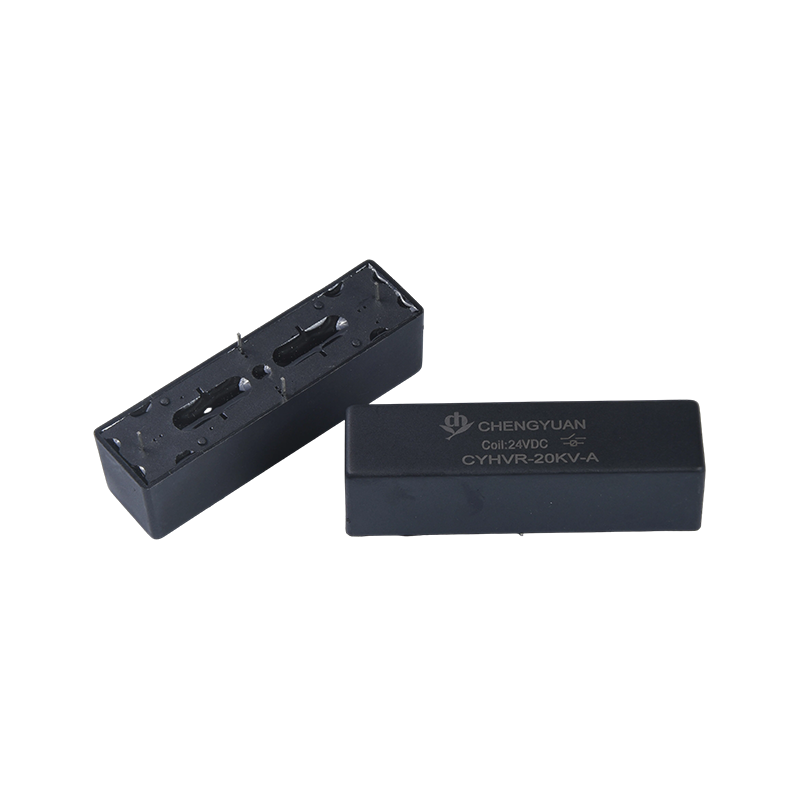

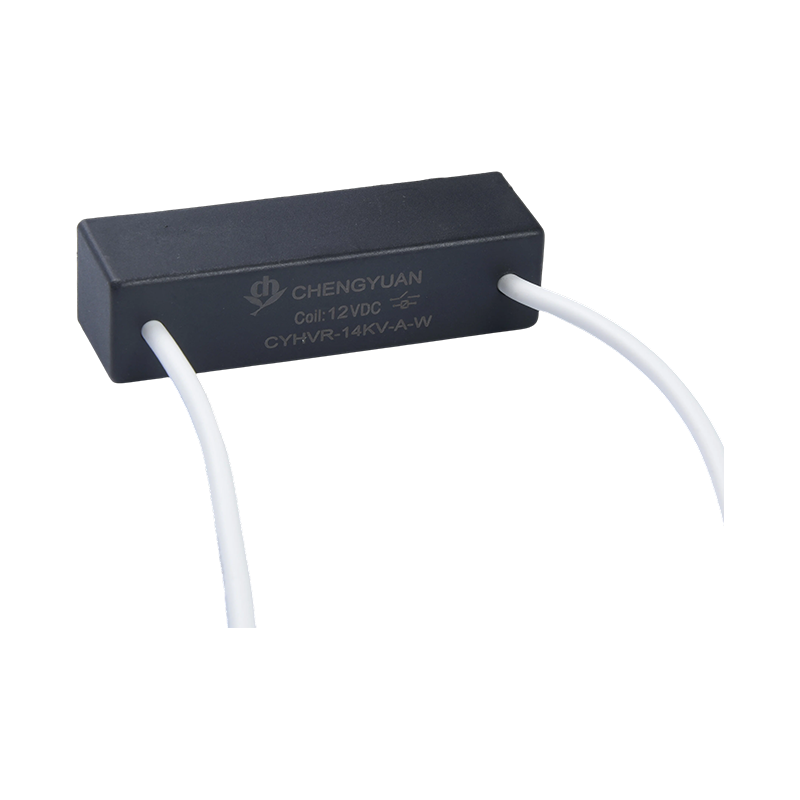

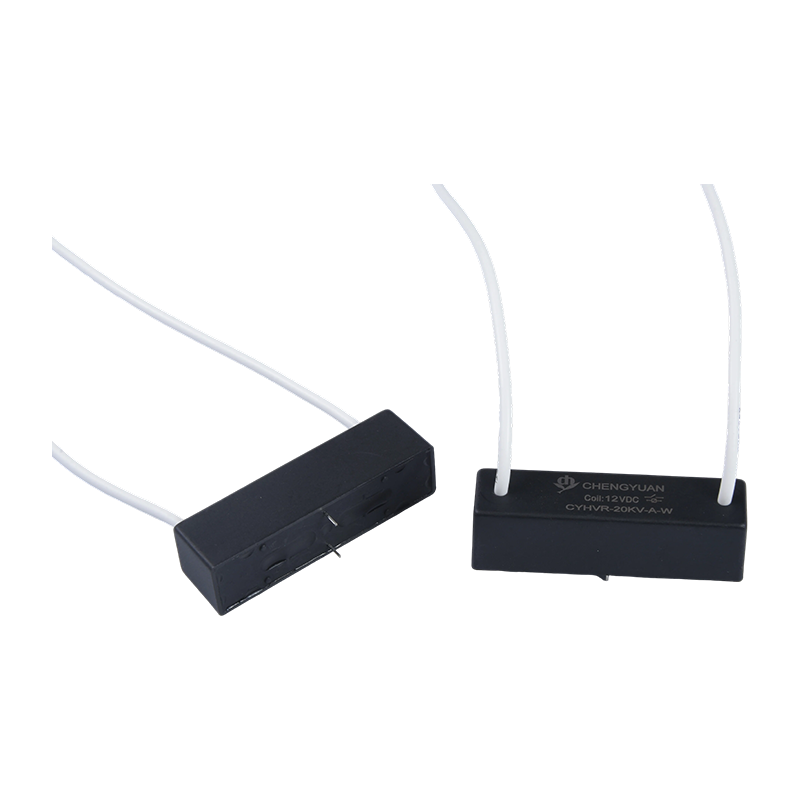

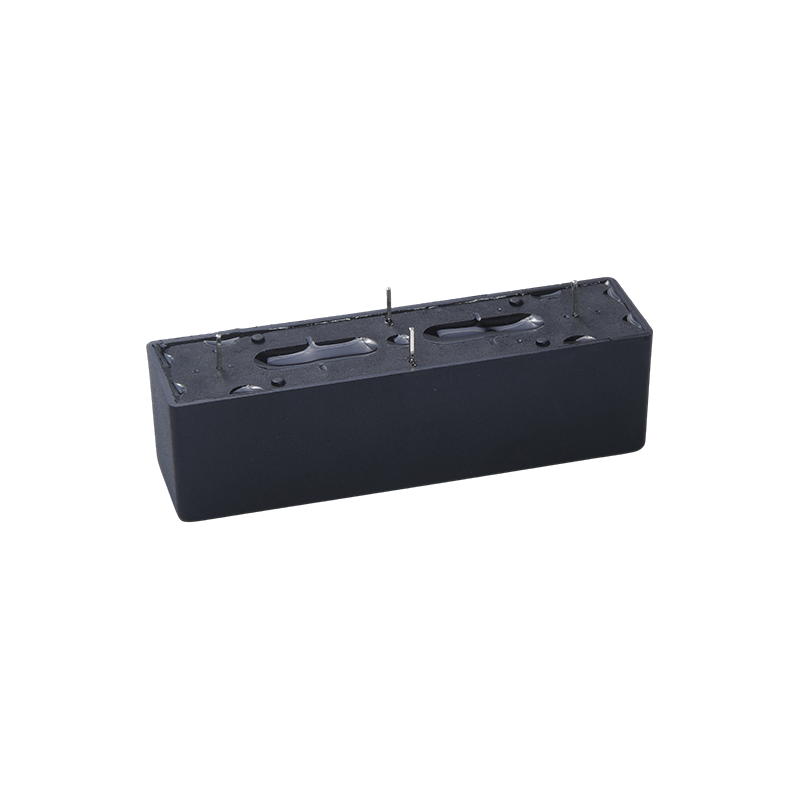

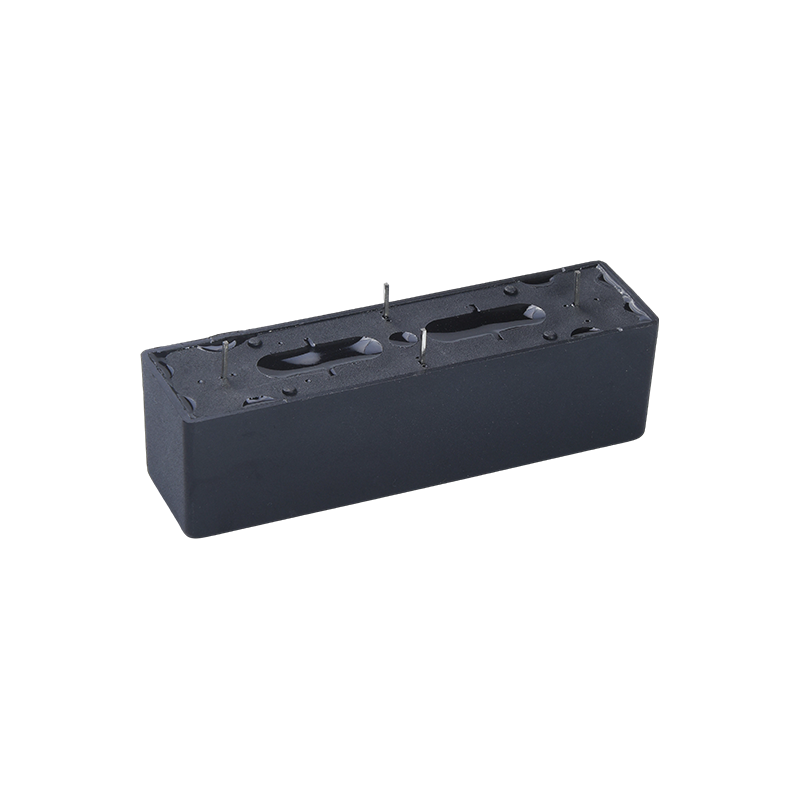

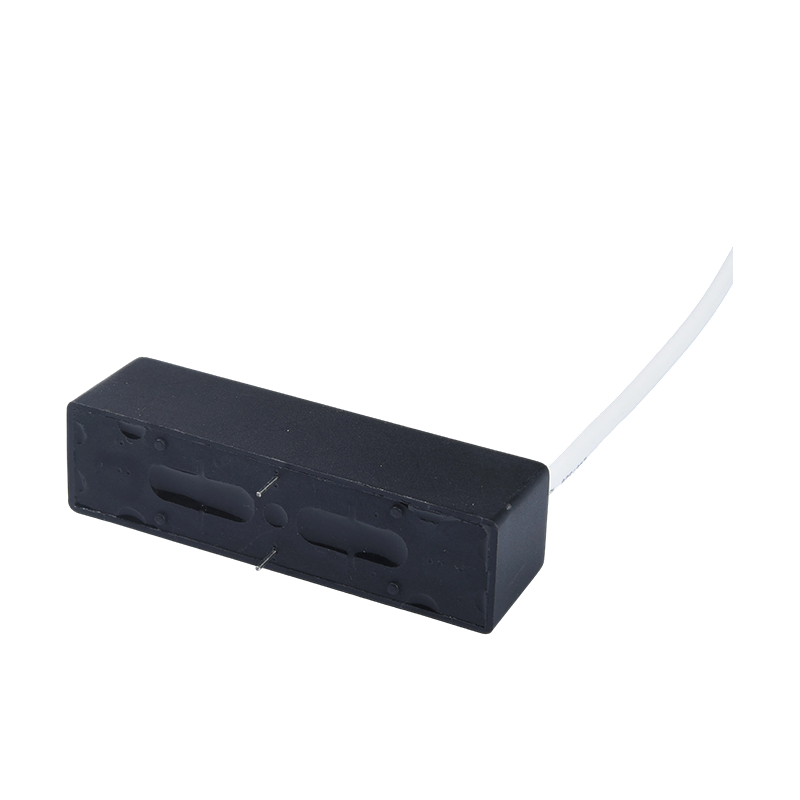

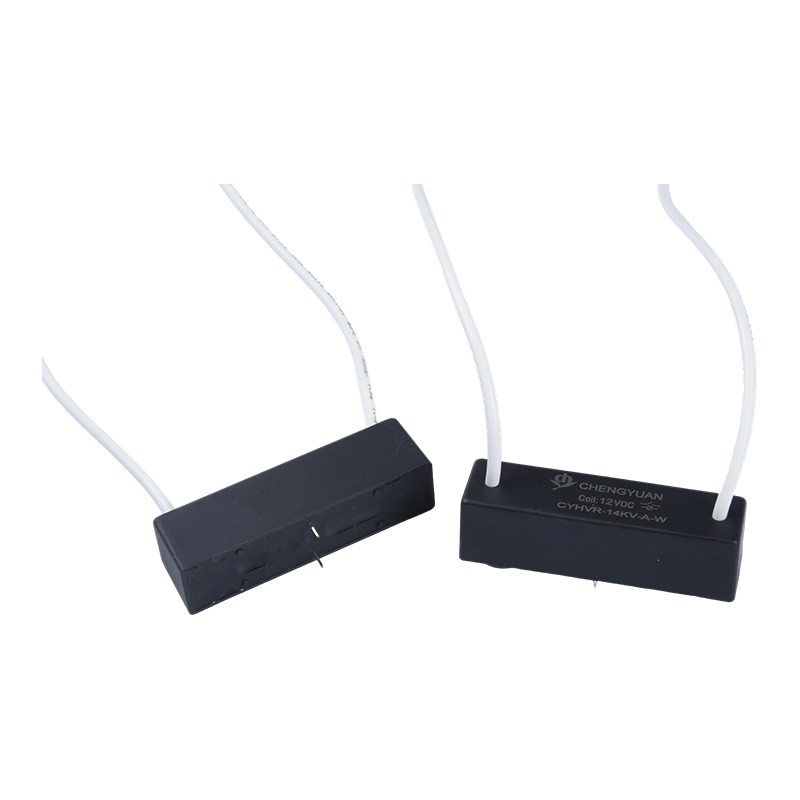

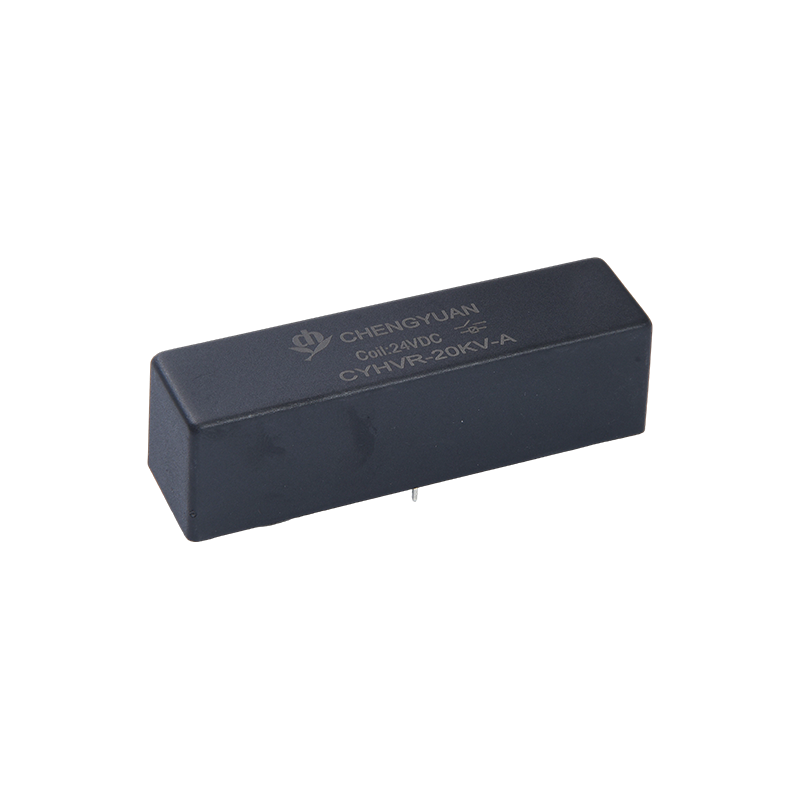

Producteigenschappen:
Schakelen met hoge stroomsterkte: Behoudt een laadcapaciteit van 3A, zelfs in omgevingen met hoge spanning, en ondersteunt schakelvereisten waar hoge spanning en hoge stroom naast elkaar bestaan.
Betrouwbare isolatieprestaties: maakt gebruik van reed-schakelaartechnologie voor uitstekende signaalisolatie, waardoor de veiligheid van het besturingssysteem wordt gegarandeerd.

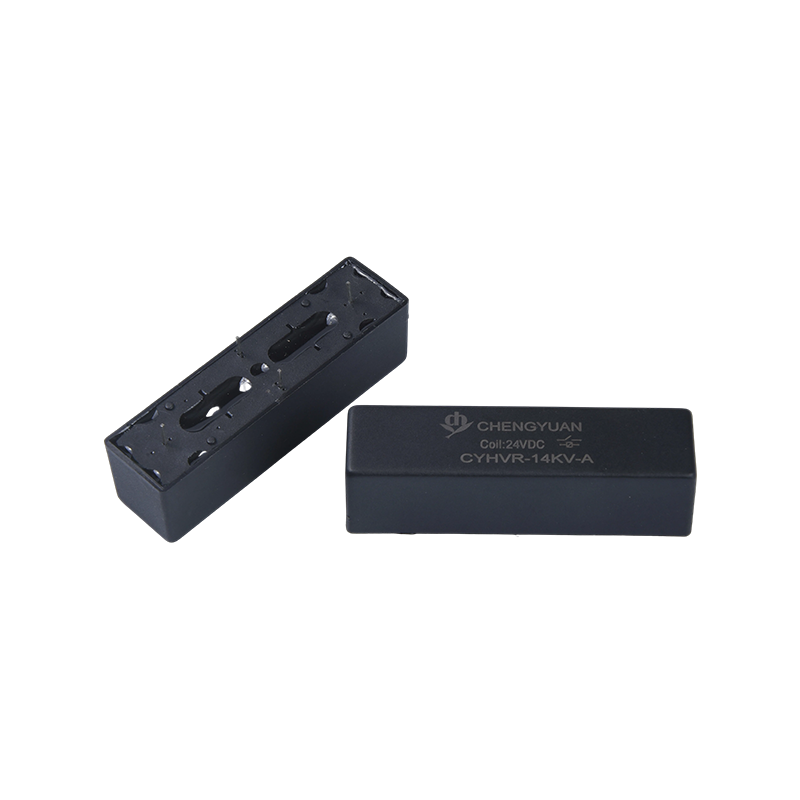

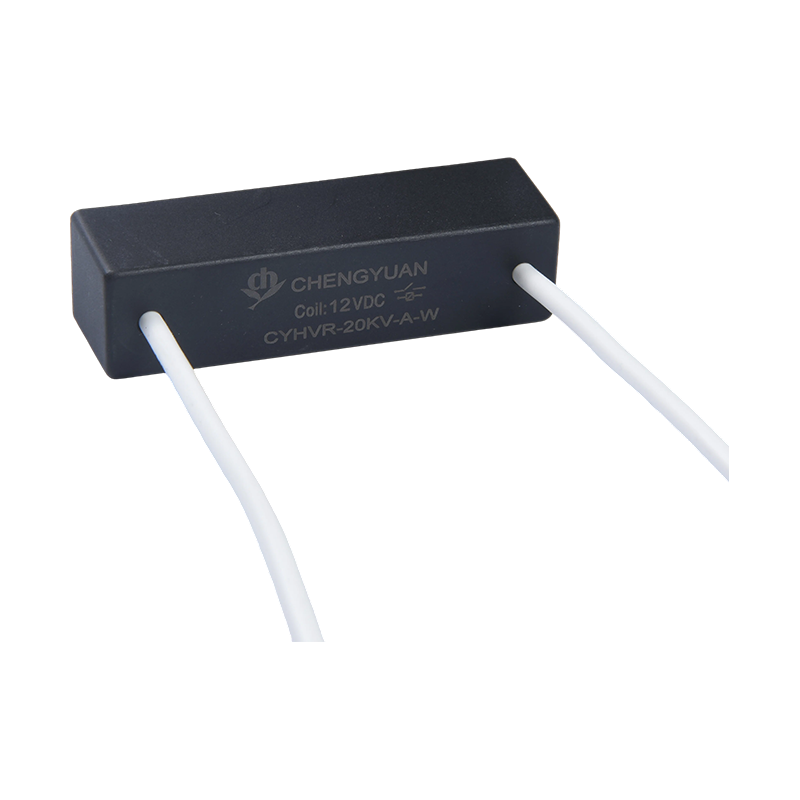

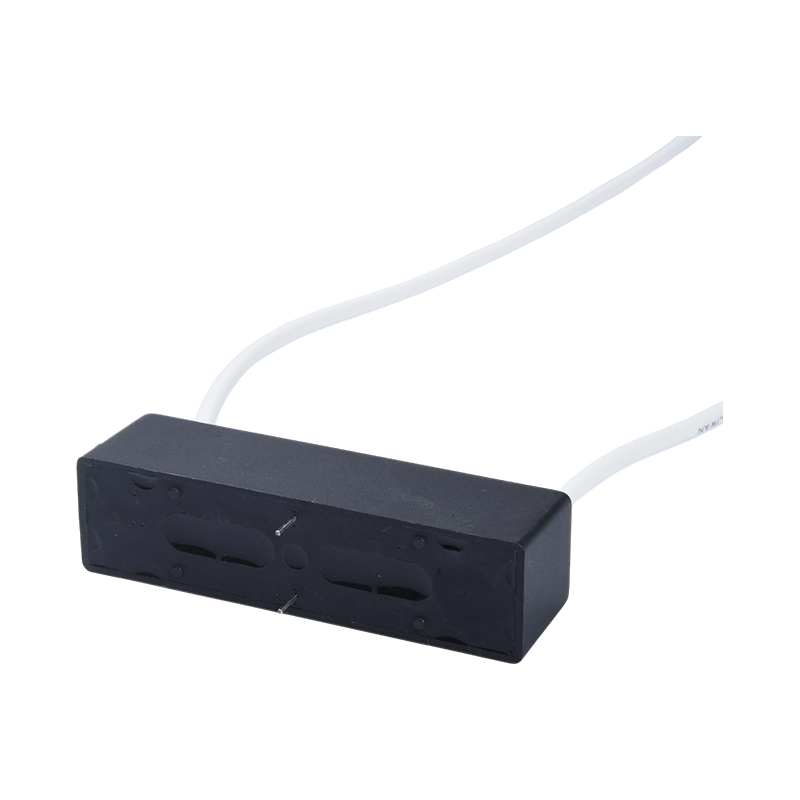

Flexibele installatieopties: Verkrijgbaar in twee configuraties: PCB-type en PCB met draadtype, aangepast aan verschillende printplaatlay-outs en vereisten voor kruipafstanden bij hoge spanning.
Breed spoelspanningsbereik: spoelspanning varieert van 5VDC tot 24VDC, waardoor compatibiliteit met standaard stuurcircuits wordt vergemakkelijkt.
Typische toepassingen:
Nieuwe energiesystemen: gebruikt in fotovoltaïsche (PV) omvormers en energieopslagsystemen voor het schakelen van hoogspanningsgelijkstroomrails en het regelen van het laden en ontladen.
Hoogspanningstestapparatuur: dient als kernschakelcomponent in hoogspanningstesters voor weerstandsspanningstests en isolatiedetectie.
Vermogenselektronica: Biedt automatische circuitbeveiliging en controle in hoogspanningsstroomomvormers.
Lucht- en ruimtevaart: Geschikt voor hoogspanningsregelcircuits in elektronische apparatuur, die voldoen aan strenge veiligheidsnormen.
Industriële hoogspanningsregeling: Gebruikt in de industriële automatisering voor de bescherming van hoogspanningsapparatuur en het schakelen van circuits.
| Contactbeoordeling |
| Contactregeling | 1 Formulier A 1 Formulier B |
| Contactbeoordeling | 50W |
| Max. Schakelspanning (DC of AC PIEK) Max | DC.7.5KV, |
| Doorslagspanning Min | DC.10KV |
| Max. Schakelstroom | 2,0A |
| Max. Draag stroom | 3,0A |
| Operatie Levensduur | Elektrisch | DC.10000V-1mA 0,5X106 MIN-bewerkingen (R.L.) |
| Mechanisch | 1*108 MIN bewerkingen(R.L.) |
| Spoelparameter (23℃) |
| Spoelspanning (VDC) | Spoel Weerstand Ω± 10% | Normale stroom (mA) | Vrijgavespanning VDC (Min) (10% van nominale spanning) | Ophaalspanning VDC (max.) (80% van nominale spanning) |
| Beoordeeld | Max |
| 5 | 6.5 | 50 | 100.0 | 0.5 | 4.0 |
| 12 | 15.6 | 200 | 60.0 | 1.2 | 9.6 |
| 24 | 31.2 | 720 | 33.3 | 2.4 | 19.2 |
Let op: 1. Het gebruik van een spoelspanning lager dan de nominale spoelspanning zal de werking van het relais in gevaar brengen.
2. De ophaal- en vrijgavespanning is alleen bedoeld voor testdoeleinden en mag niet worden gebruikt als ontwerpcriteria.
| Bedrijfstoestand |
| Neem contact op met weerstand | 150mΩ |
| Doorslagspanning | Open Contacten | DC10KV |
| Contacten met COIL | DC20KV |
| Isolatieweerstand | Contacten openen | Open contacten 1X109ΩMIN.(DC.100V) |
| Contacten met COIL | Contacten naar spoel 1X109ΩMIN.(DC.100V) |
| Elektromotorische capaciteit | 2,0 pF MAX. |
| Bedien tijd | 4,0 ms |
| Tijd vrijgeven | 2,0 ms |
| Trillingen | 20G (0 ~ 55 Hz, 1,5 mm) |
| Schok | 30G (11 ms, 1/2 sinusgolf) |
| Bedrijfstemperatuur | -20℃-70℃ |
| toragetemperatuur | -35℃-90℃ |
| Soldeertemperatuur | 5 sec. maximaal 260℃ |

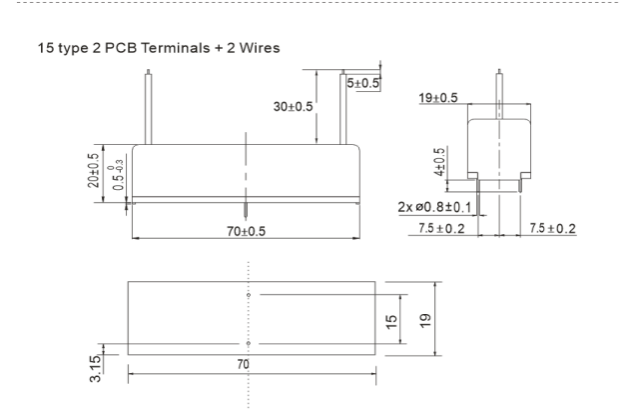

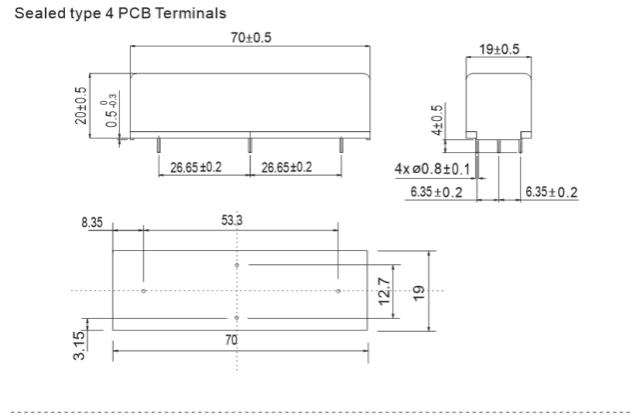

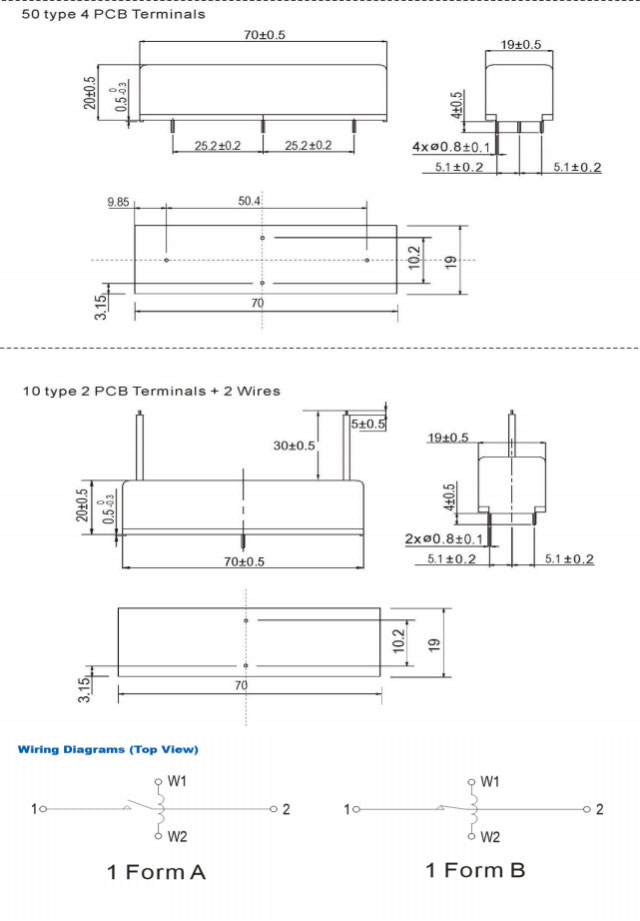

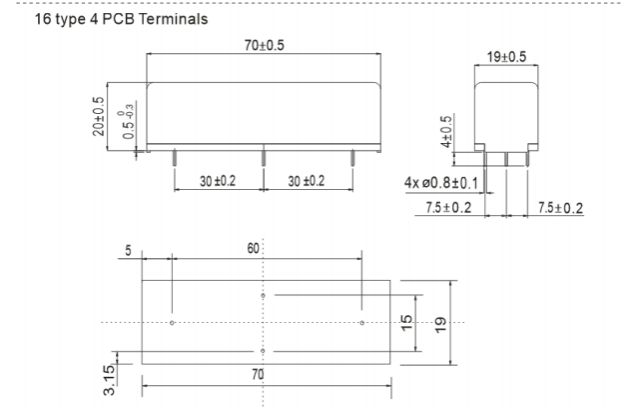

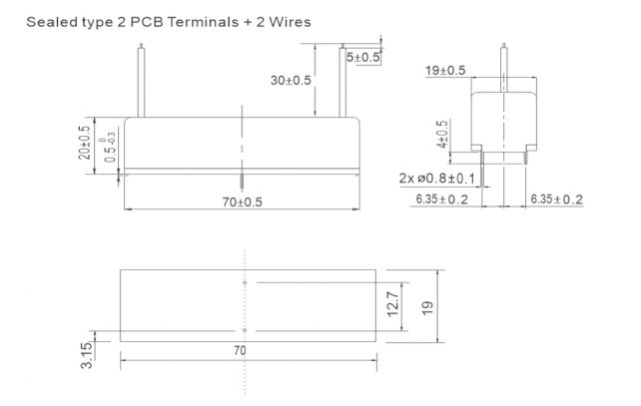

Afmetingen (mm/inch)
| Bestelinformatie |
| CYHVR- 12 - A - 14K - W - 15 1 2 3 4 5 6 |
| 1,art-nummer: CYHVR 2, Nominale spanning van de spoel (V): DC: 12,24 3, Contactformulier: A: Normaal open, B: Normaal gesloten 4, Doorslagspanning Min: DC: 10 KV 5, Terminaltype: NIL: PCB-type, W: PCB-draad 6. Terminalafstand: NIL: afgedicht type, 15: 15 type, 16:16 type, 10:10 type, 50:50 type |
1. Doorslagspanning is DC.15KV
2, PCB-type, PCB-draadtype
| Contactbeoordeling |
| Contactregeling | 1 Formulier A 1 Formulier B |
| Contactbeoordeling | 50W |
| Max. Schakelspanning (DC of AC PIEK) Max | DC.10KV, |
| Doorslagspanning Min | gelijkstroom. 15KV |
| Max. Schakelstroom | 2,0A |
| Max. Draag stroom | 3,0A |
| Operatie Levensduur | Elektrisch | DC.10000V-1mA 0,5X106 MIN-bewerkingen (R. L.) |
| Mechanisch | 1*108 MIN bewerkingen(R.L.) |
