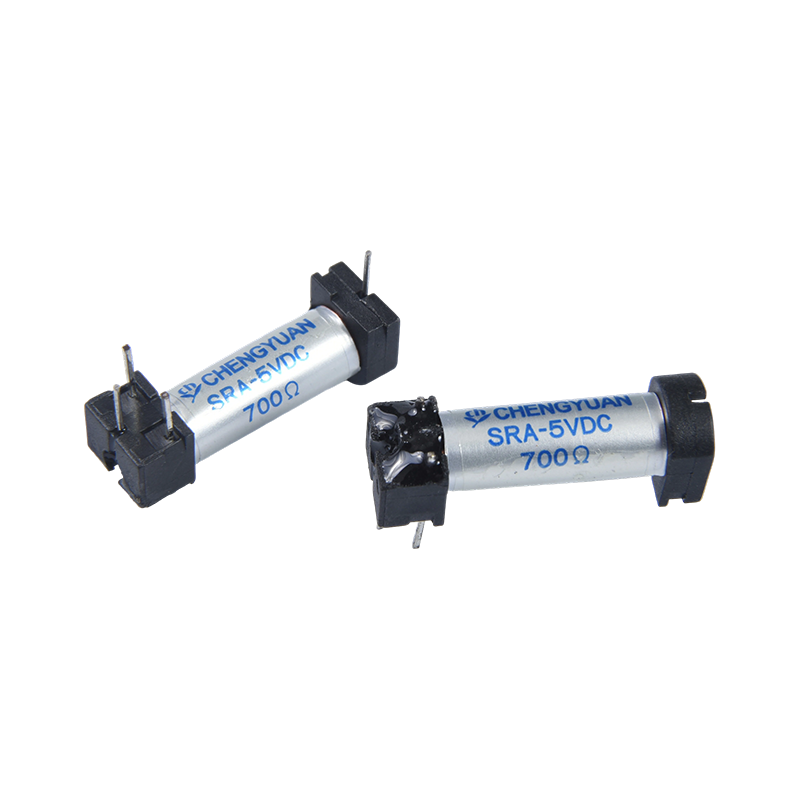

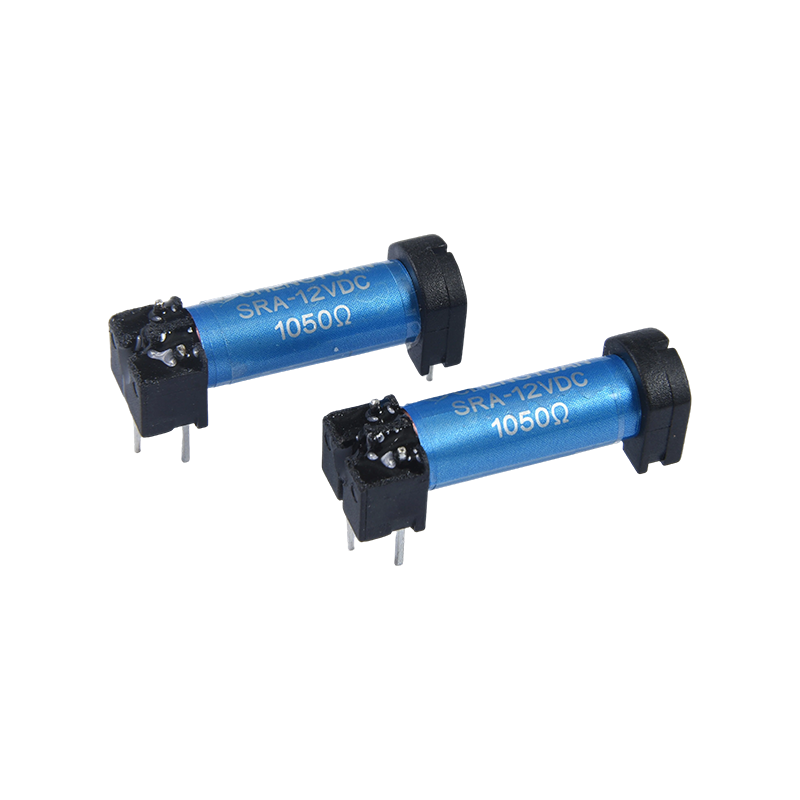

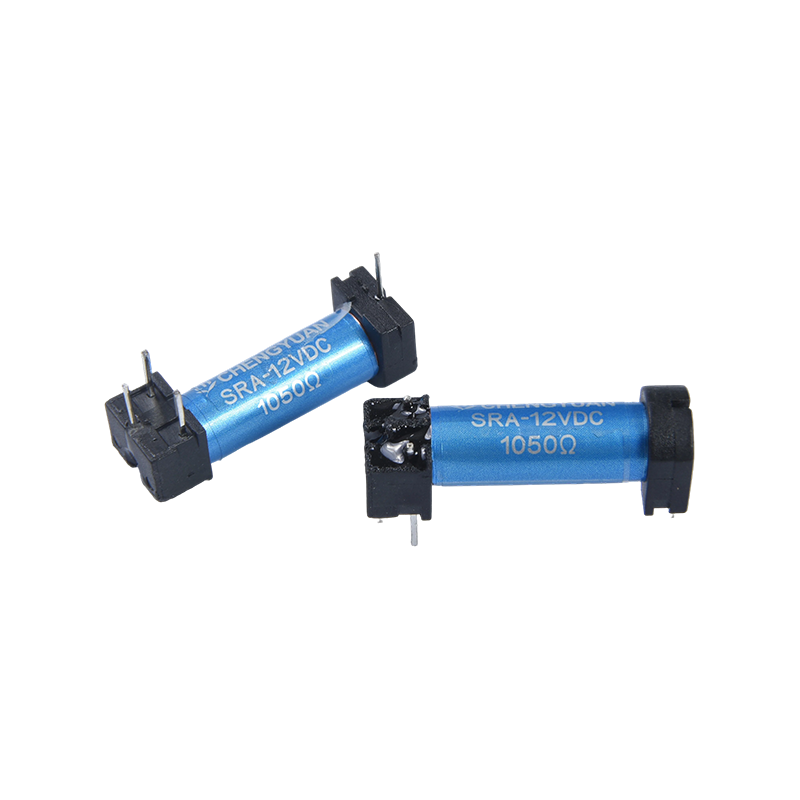

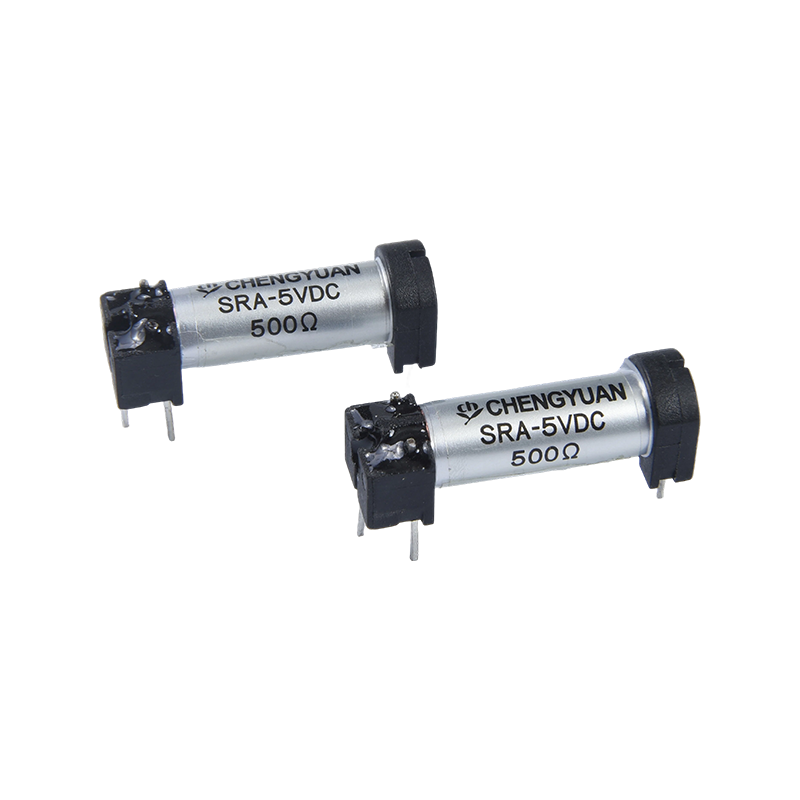

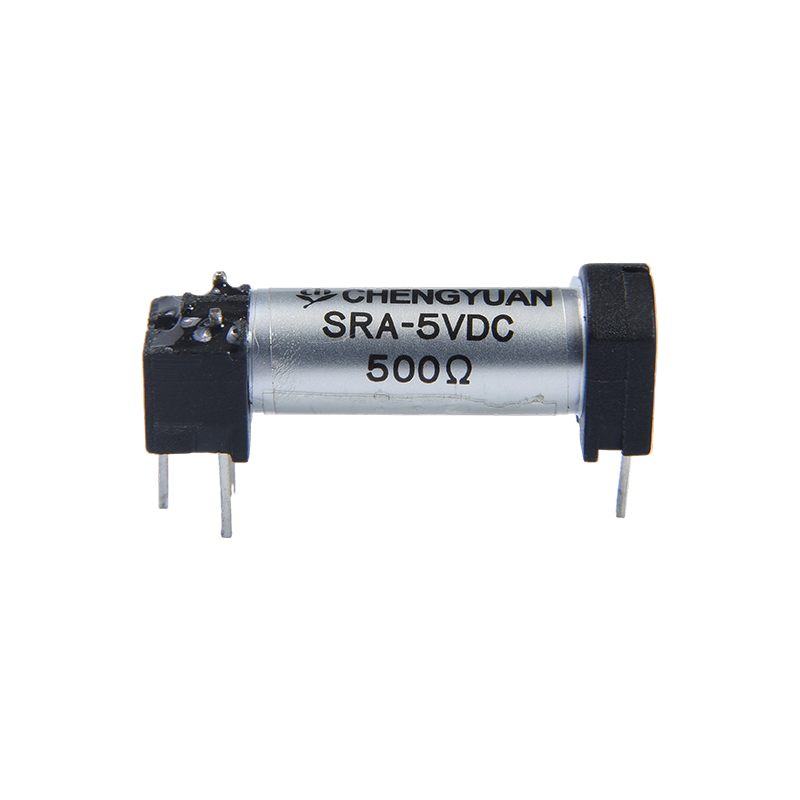

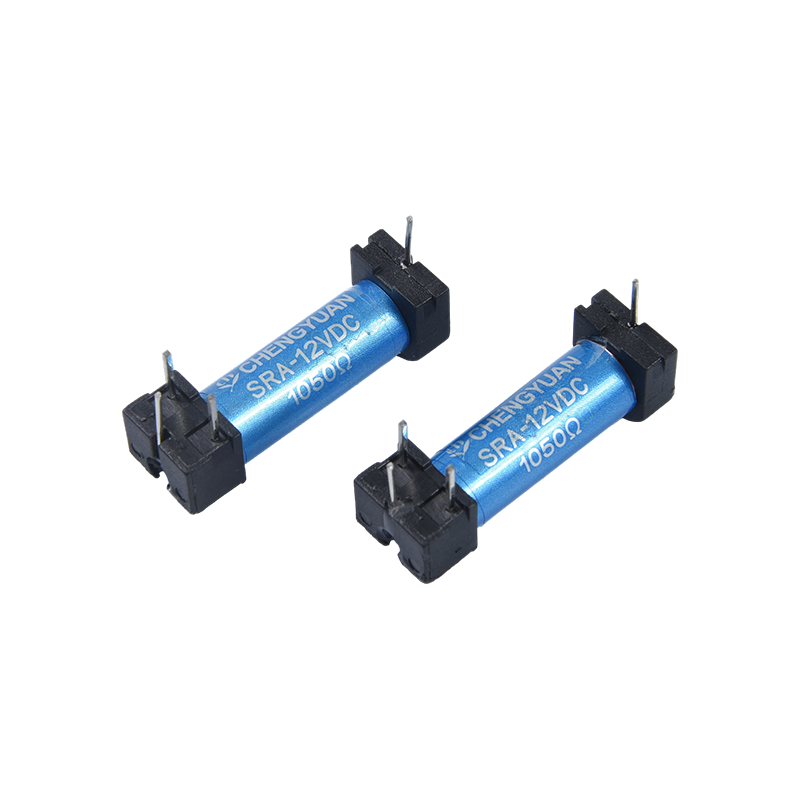

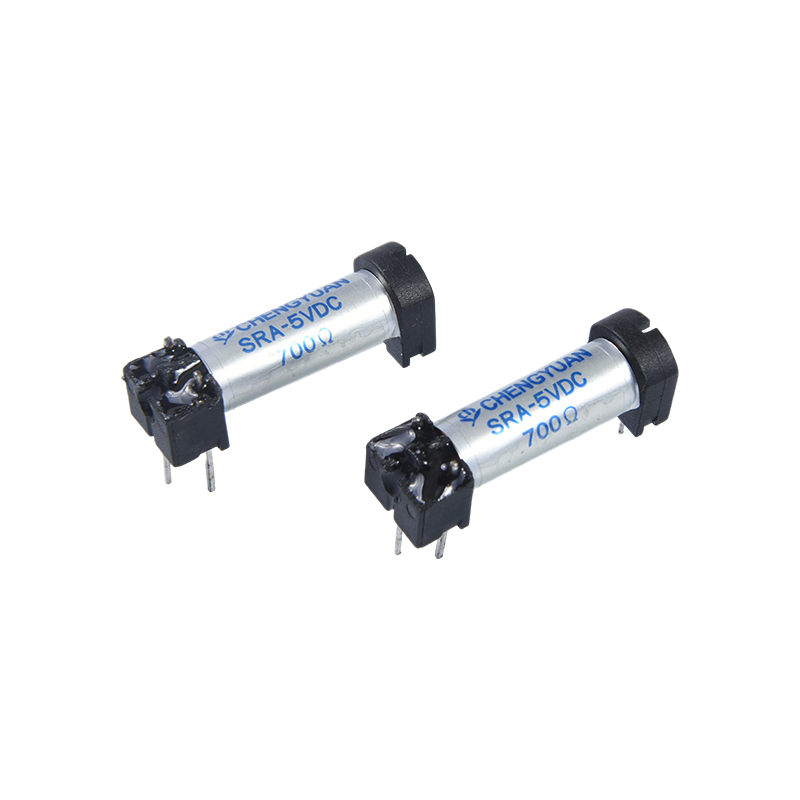

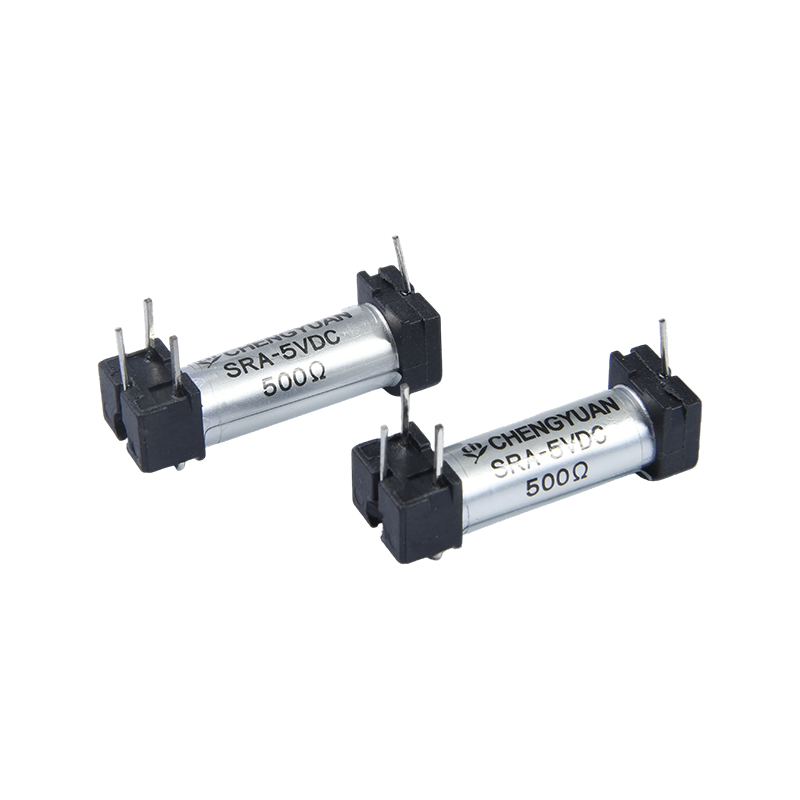

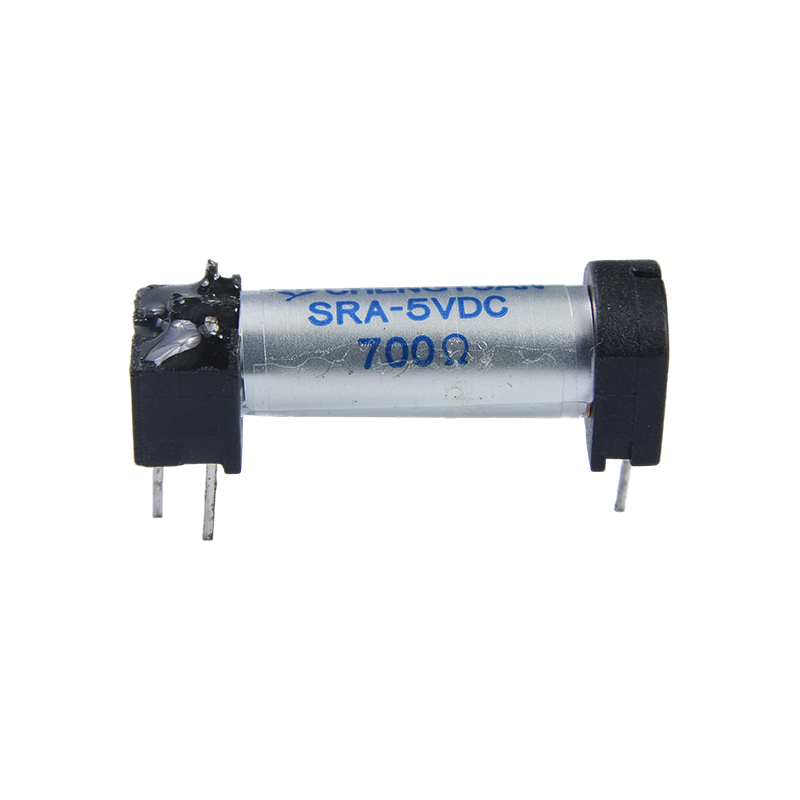

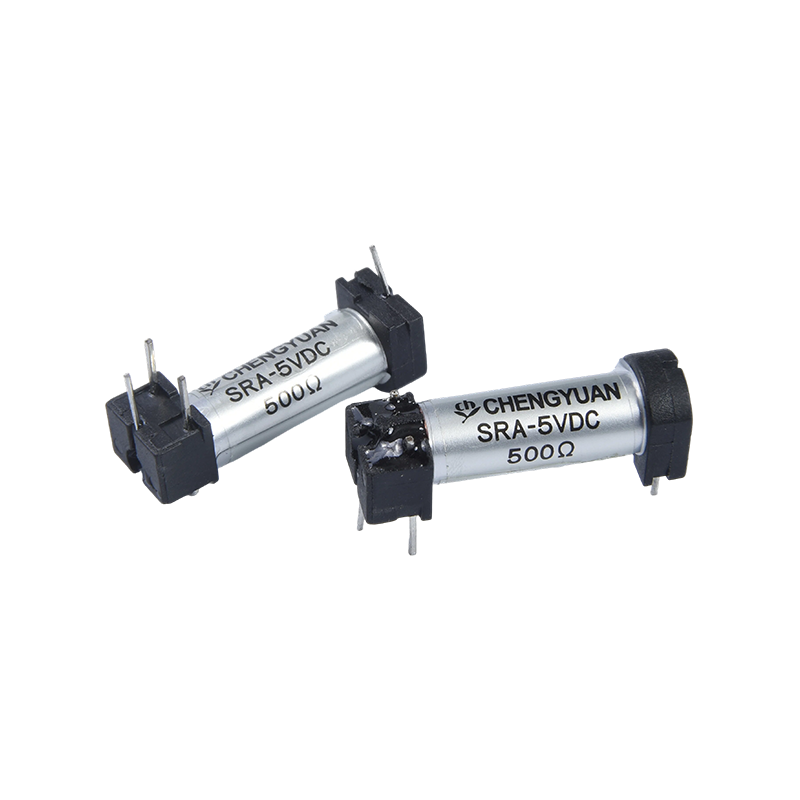

I. Producteigenschappen
1. Geminiaturiseerd ontwerp: klein formaat en lichtgewicht besparen effectief printplaatruimte, geschikt voor montagescenario's met hoge dichtheid;
2. Handige installatie: ondersteunt direct solderen op printplaten, compatibel met geautomatiseerde soldeerprocessen, waardoor de montage-efficiëntie wordt verbeterd;
3. Betrouwbare structuur: keurt een reed-schakelaarstructuur goed, die een sterke schok- en trillingsbestendigheid biedt en een stabiele werking in verschillende omgevingen garandeert.
II. Voordelen
1. Hoge gevoeligheid: het zeer gevoelige ontwerp zorgt voor een snelle reactie op zwakke stuursignalen, waardoor de regelnauwkeurigheid wordt verbeterd;
2. Laag stroomverbruik: laag stroomverbruik van de spoel, geschikt voor elektronische apparaten op batterijen of met een laag vermogen;
3. Sterk aanpassingsvermogen aan de omgeving: uitstekende schok- en trillingsbestendigheid, lange levensduur, waardoor het onderhoud en de vervangingskosten van apparatuur worden verminderd;
4. Flexibele installatie en selectie: Ondersteunt direct PCB-solderen, met meerdere spoelimpedantiespecificaties beschikbaar voor verschillende circuits en installatievereisten.
III. Het kernonderdeel van het SR-reedrelais, de reedschakelaar, is verzegeld in een inert gas. De schakeling wordt in- en uitgeschakeld door de reedcontacten via een magnetisch veld te magnetiseren. Het ultrakleine formaat, het lage energieverbruik, de hoge gevoeligheid en de lange levensduur zijn de belangrijkste voordelen, waardoor het geschikt is voor toepassingen die een hoge ruimte-efficiëntie en betrouwbaarheid vereisen.
Typische toepassingen zijn onder meer:
Communicatieapparatuur: gebruikt in dialers, videotelefoonsystemen, enz., voor signaalschakeling of circuitbeveiliging.
Beveiligingssystemen: Geïntegreerd in toegangscontrolesystemen, alarmapparaten en bewakingscamera's.
Industriële automatisering en diverse chiptestinstrumenten, autotesters, enz.
Medische en meetapparatuur: vanwege de lage warmteontwikkeling en hoge stabiliteit is het geschikt voor gevoelige signaalschakeling in precisie-instrumenten of testsystemen.
| Contactparameters |
| Parameternaam | Parameterwaarde |
| model | SR |
| Contactmaterialen | Ru/Rh |
| Contactweerstand | ≤100mΩ Max. (bij 1A 16VDC) |
| Nominale belasting (weerstandsvermogen) | 0,1A 125VAC / 0,5A 24VDC |
| Maximale schakelstroom | 0,5A |
| Maximale schakelspanning | 200VAC |
| Maximaal schakelvermogen | 10VA(AC)/10W(DC) |
| Prestatieparameters |
| Intrektijd (nominale spanning) | Maximaal 0,55 ms. |
| Tijd vrijgeven | Maximaal 0,2 ms. |
| Isolatieweerstand | Min. 100MΩ (bij 500VDC) |
| Diëlektricum is bestand tegen druk | Contact-tot-contact: 200VAC, 50/60Hz gedurende 1 minuut |
| Diëlektricum is bestand tegen druk | Contactspoelaansluiting: 1400VAC, 50/60Hz gedurende 1 minuut |
| Trillingsbestendig (duurzaam) | 10-55Hz, dubbele amplitude 1,5 mm |
| Trillingsbestendigheid (bij storingen) | 10-55Hz, dubbele amplitude 1,5 mm |
| Slagvastheid (storing) | 20G min |
| Slagvastheid (duurzaamheid) | 100G min |
| Mechanische levensduur | 100.000.000 keer |
| Elektrische levensduur | 10.000.000 keer |
| Omgevingstemperatuur | -40℃ tot 85℃ (niet-condenserend) |
| gewicht | Ongeveer 3g |
| Rolparameters (20℃) |
| Nominale spanning (VDC) | Nominale stroom ±10% (mA) | Spoelweerstand ±10% (Ω) | Nominaal vermogen | Intrekspanning (max.) | Ontgrendelingsspanning (min.) | Maximale continu aangelegde spanning |
| 3 | 0.012 | 250 | Ongeveer 0,036 W | 75% van de nominale spanning | 10% van de nominale spanning | 130% van de nominale spanning |
| 5 | 0.01 | 500 | Ongeveer 0,05 W |
| 12 | 0.012 | 1000 | Ongeveer 0,144 W |
| 24 | 0.012 | 2000 | Ongeveer 0,288 W |
De bovenstaande waarden zijn initiële waarden. Breng de maximale spanning niet langer dan 10 minuten continu op het product aan om oververhitting van de spoel te voorkomen.

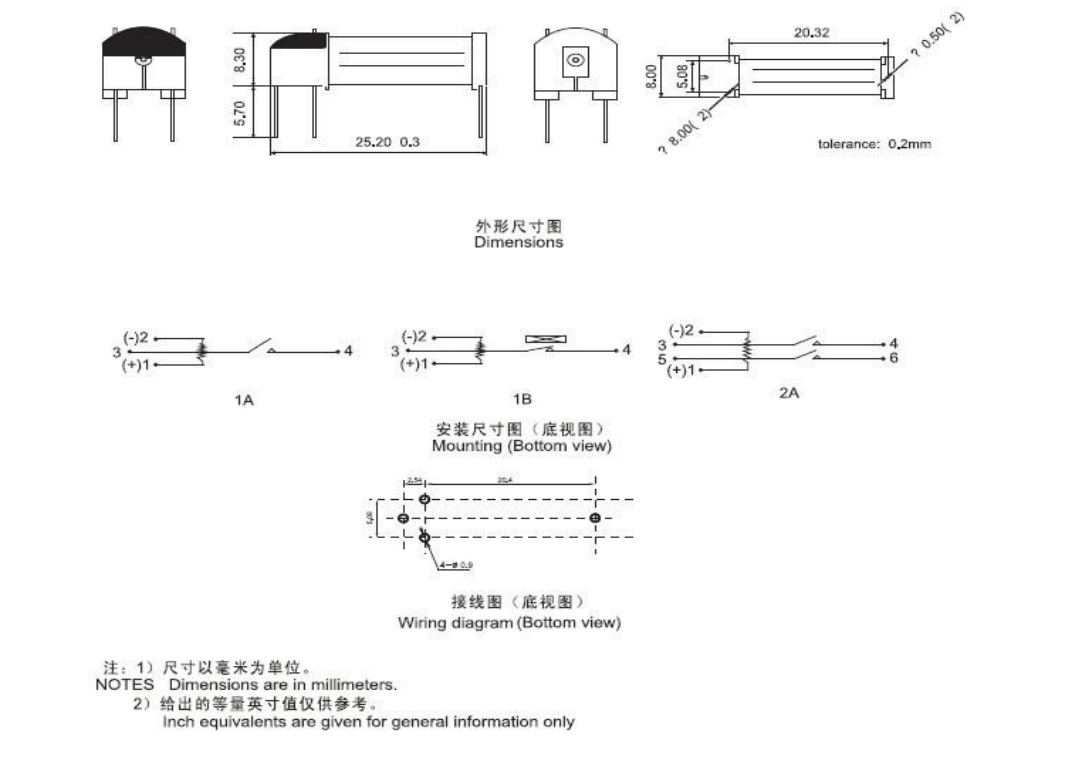

Maatschets, bedradingsschema en locatieschema montagegat (eenheid: mm)
Mark bestellen
SR-1-A-05
1 2 3 4
1: Model: SIP
2: Aantal contactgroepen: 1-1 pool
3: Contacttype: C (referentie C); H (Referentie A); B (referentie B)
4: Nominale spanning: 3, 5, 12, 24 VDC
Disclaimer: Deze productspecificatie is alleen ter referentie voor klanten en kan zonder voorafgaande kennisgeving worden gewijzigd.
Het is voor Sheng Yuan onmogelijk om alle prestatieparameters te beoordelen die nodig zijn voor relais in elke specifieke toepassing; daarom moeten klanten producten selecteren die passen bij hun specifieke gebruiksomstandigheden. Voor verzegeld
relais, open dan de ventilatiegaten op de behuizing na installatie en reiniging voor gebruik. Als u vragen heeft, neem dan contact op met Sheng Yuan voor verdere technische ondersteuning. De verantwoordelijkheid voor de productselectie ligt echter uitsluitend bij de klant.
