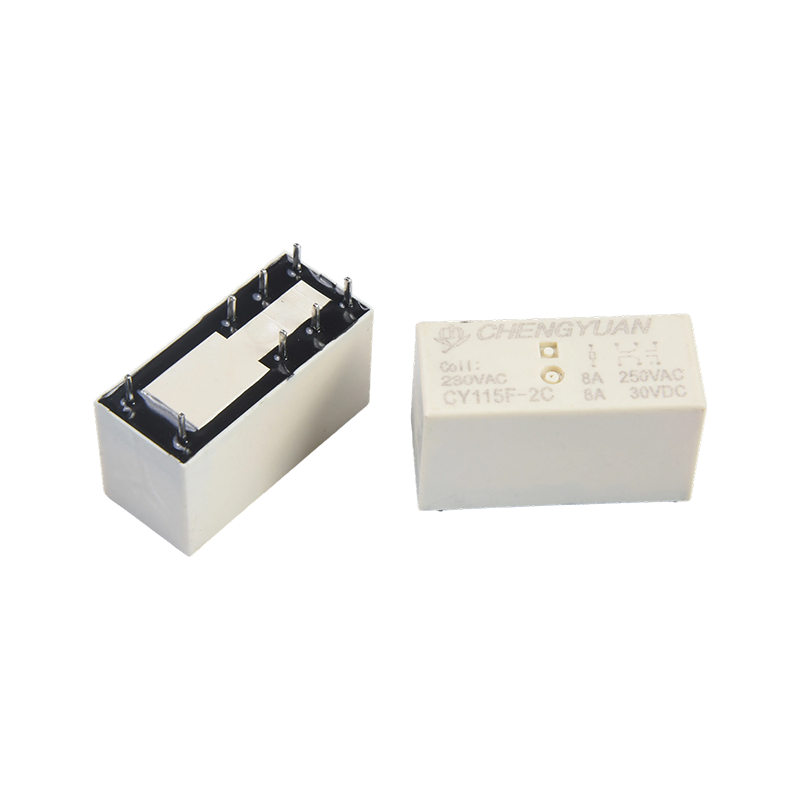

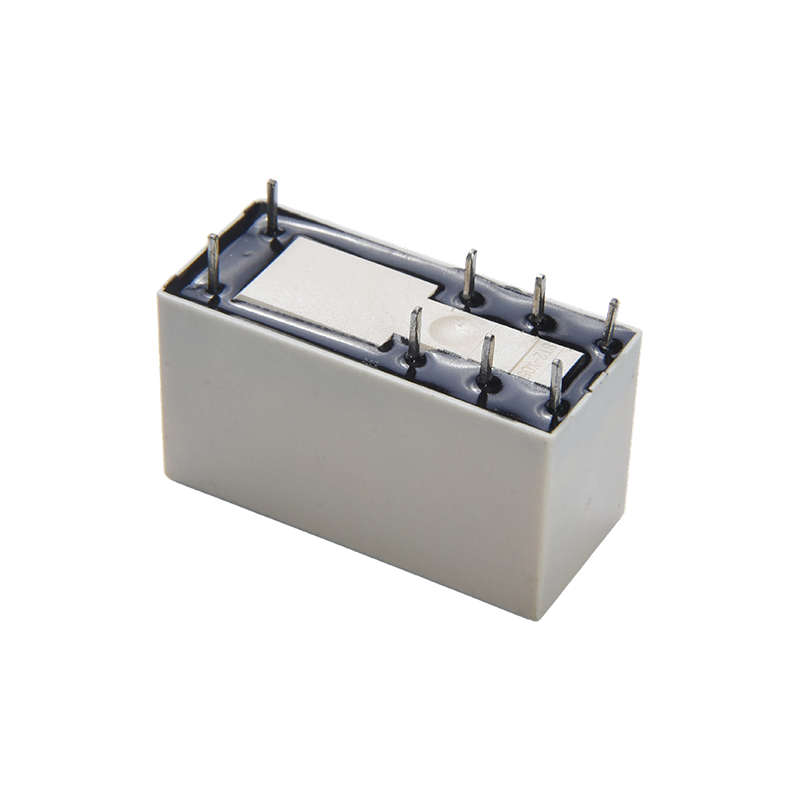

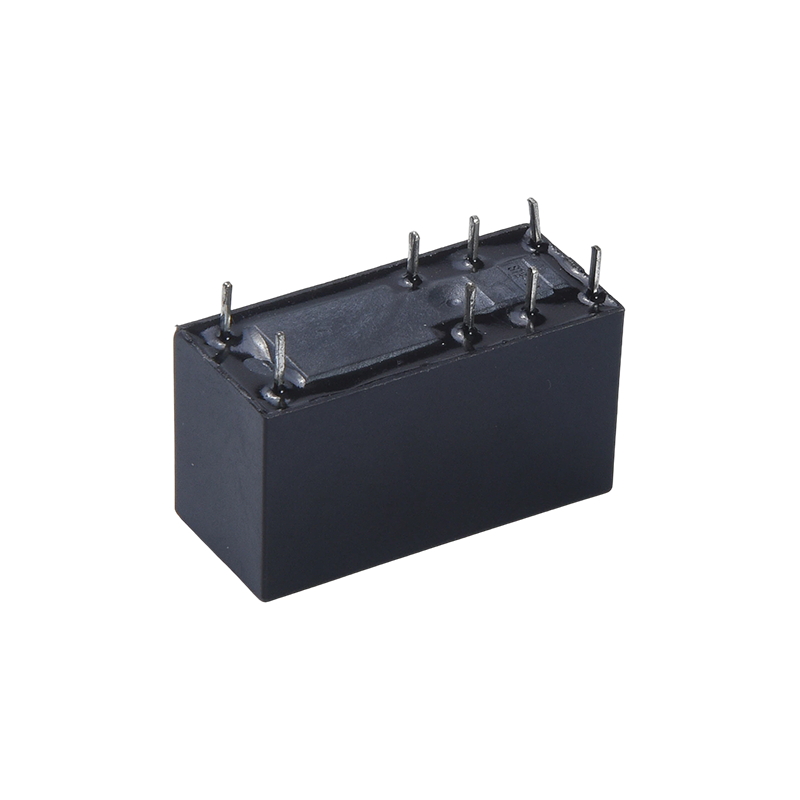

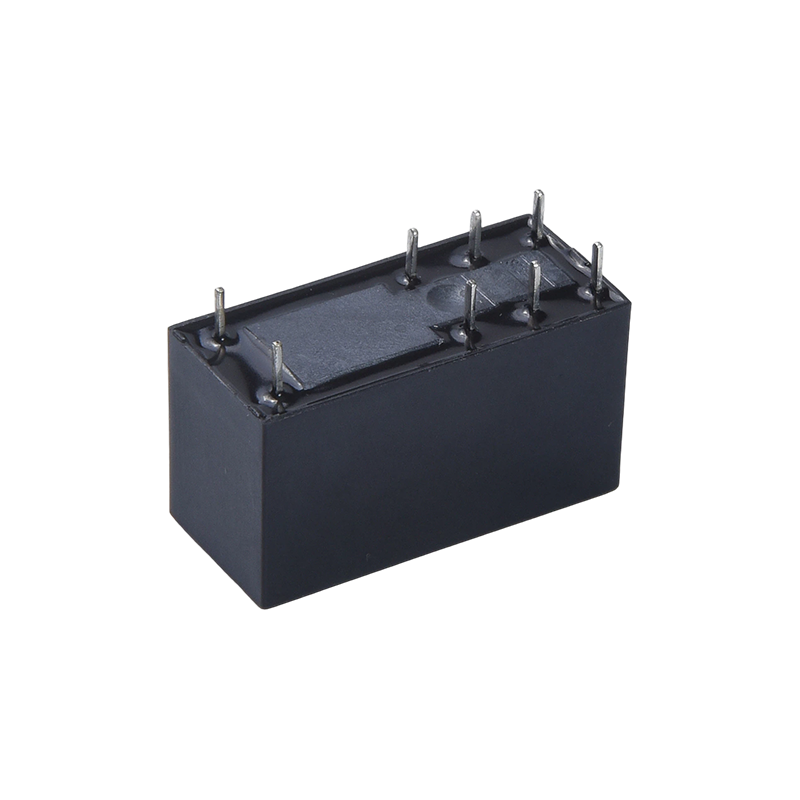

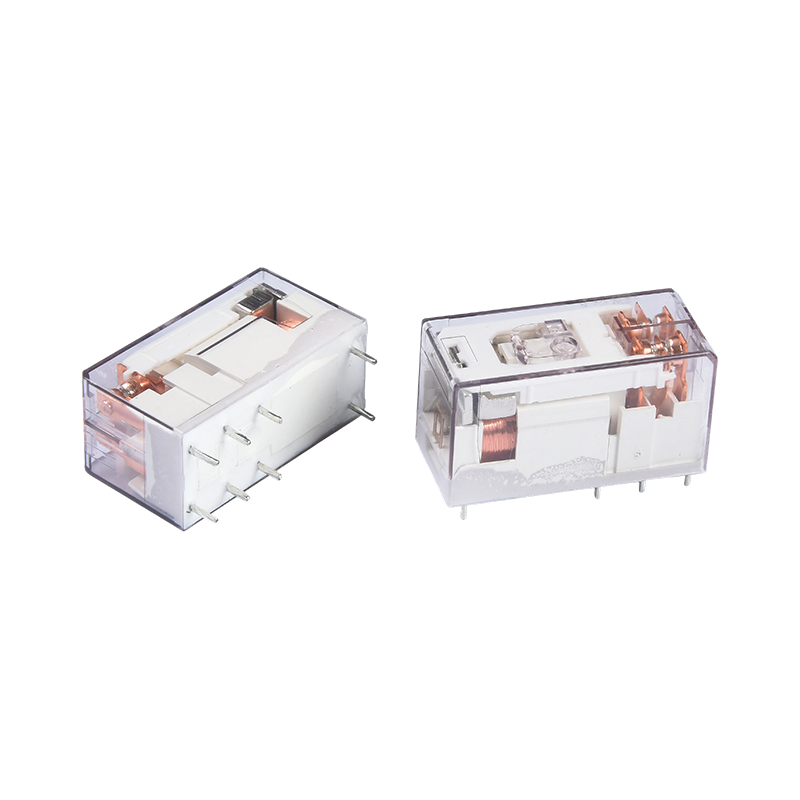

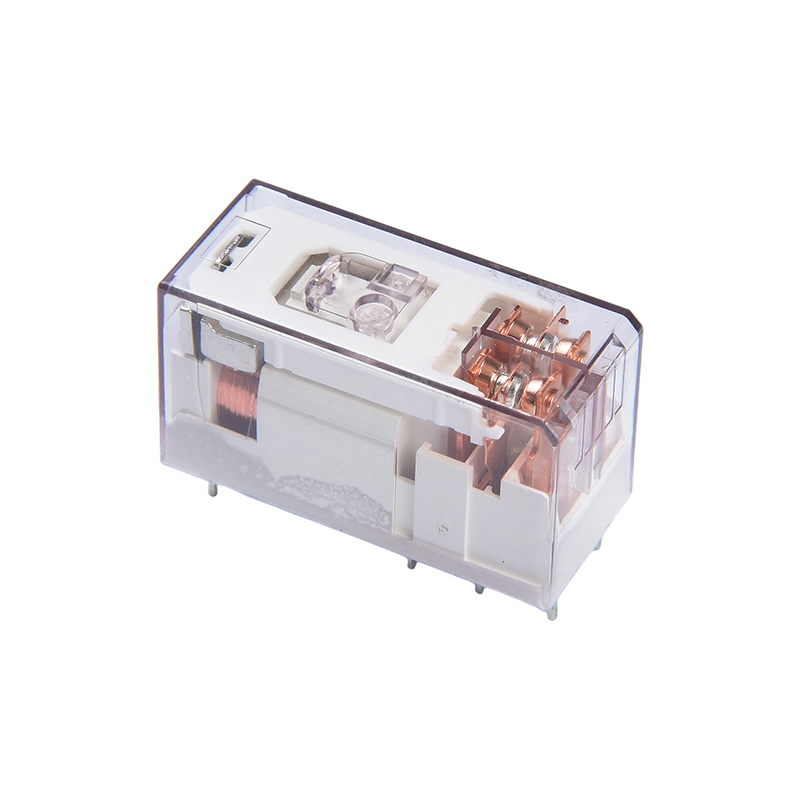

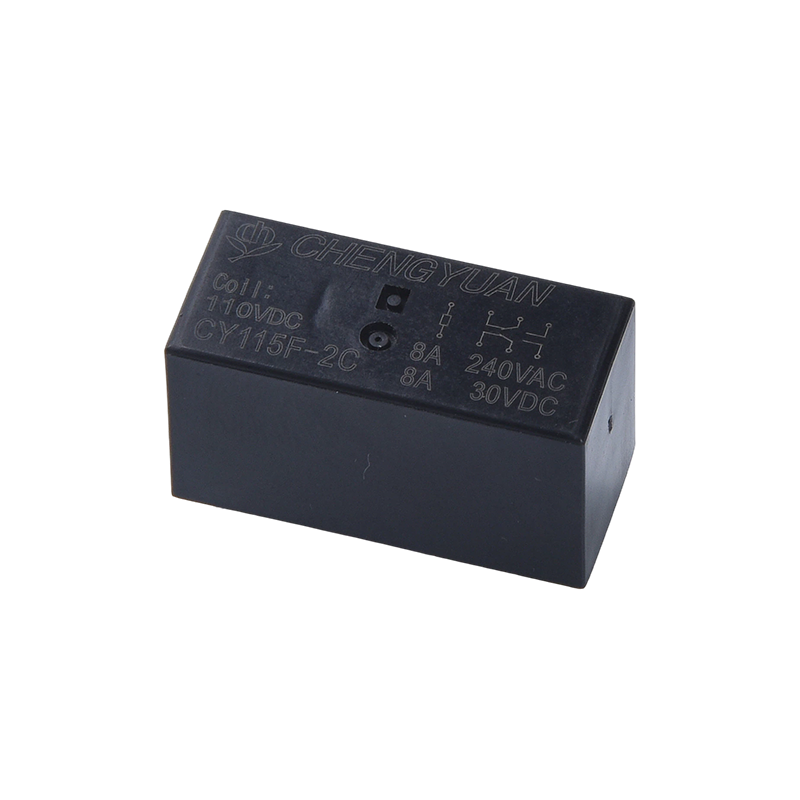

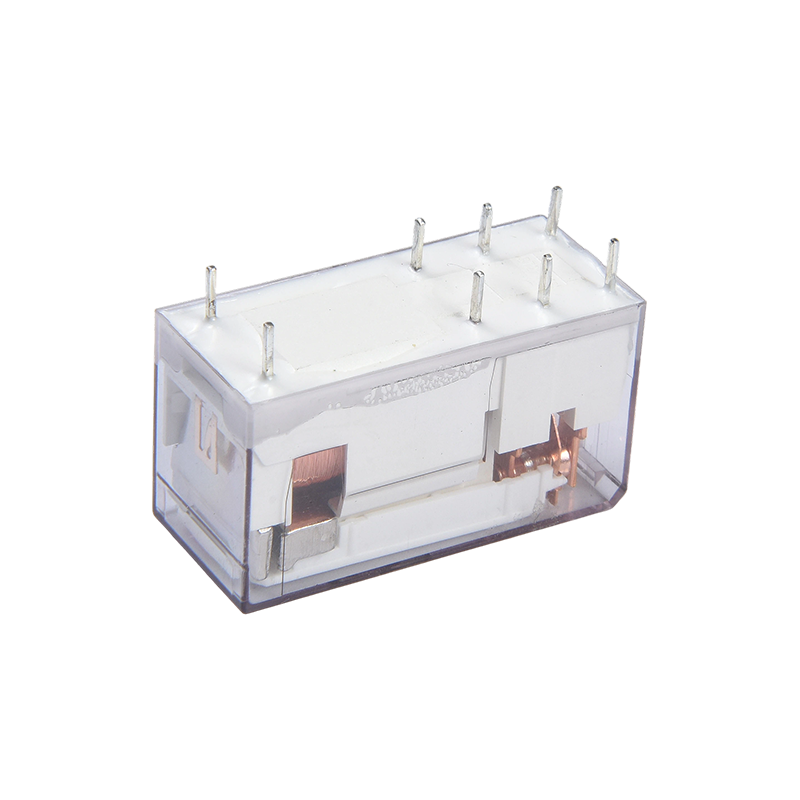

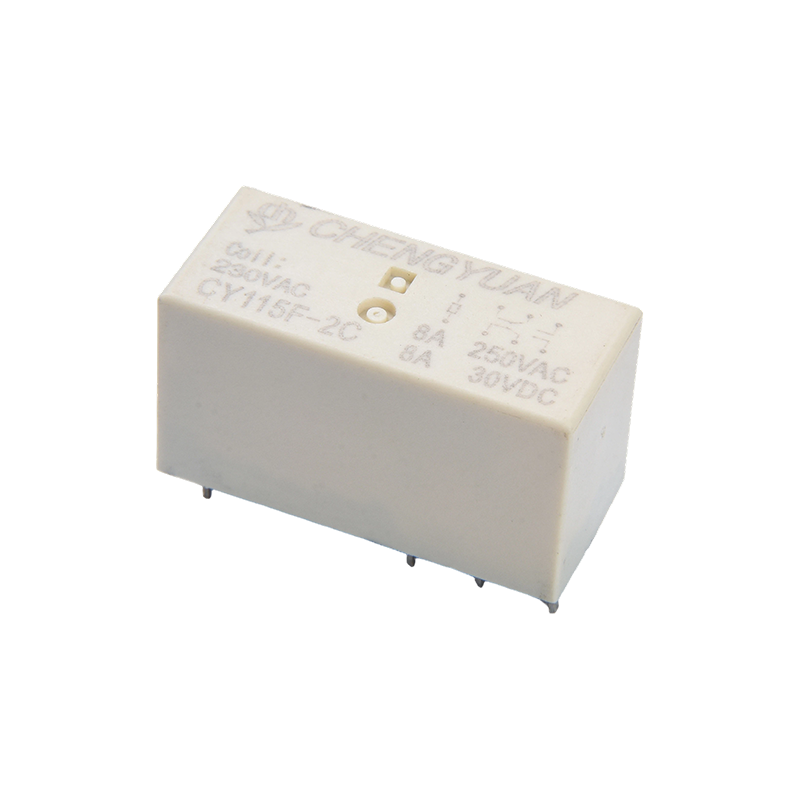

Producteigenschappen:
• Hoge belastingsschakelcapaciteit: de contacten ondersteunen een stroomschakeling van 8 ampère, waardoor circuits met hoog vermogen effectief worden bestuurd en aan verschillende belastingsvereisten wordt voldaan.
• Ontwerp met laag stroomverbruik: de spoelgevoeligheid is slechts 0,4 W, waardoor het totale energieverbruik en de warmteontwikkeling van het apparaat worden verminderd.
• Hoge spanningsbestendigheid en isolatie: de spanningsbestendigheid tussen de spoel en de contacten bereikt 5000 volt, wat een betrouwbare elektrische isolatie oplevert en een veilige werking garandeert.
• Compacte structuur: het kleine formaat optimaliseert het gebruik van de ruimte, waardoor het ideaal is voor compacte montage op printplaten.
• Gevoelige bediening: bestuurt circuits met hoog vermogen met zwakke signalen, waardoor bediening op afstand en isolatie in geautomatiseerde systemen mogelijk wordt.
Typische toepassingen:
• Huishoudelijke apparaten: gebruikt in wasmachines, airconditioners, magnetrons en andere apparaten voor circuitregeling van motoren of verwarmingselementen.
• Industriële automatisering: geschikt voor PLC-besturingssystemen, motor- en magneetklepaandrijvingen, waardoor stabiel geautomatiseerd schakelen mogelijk is.
• Nieuwe energieapparatuur: toegepast in UPS-ononderbreekbare voedingen, energieopslagsystemen en omvormers als een betrouwbare automatische schakelaar.
• Smart Home: wordt gebruikt om airconditioners, vloerverwarming, gordijnen en andere systemen te bedienen voor intelligent beheer op afstand.
• Audiovisuele en weergaveapparatuur: gebruikt in audiosystemen, monitoren en andere apparaten om nauwkeurige schakeling van signalen en stroom te garanderen.
Contactgegevens
| Typ | CY115F |
| Contactmateriaal | Zilverlegering |
| Contactweerstand | 100 mΩ max. (bij 1A 6VDC) |
| Nominale belasting (ohmse belasting) | 8A 250VAC |
| Max. schakelstroom | 10A |
| Max. schakelspanning | 277VAC |
| Max. schakelvermogen | 2500VA |
| Min. schakelbelasting | 6V 1A |
| Kenmerken |
| Bedrijfstijd (bij nominale spoelspanning) | Maximaal 15 ms. (Geen diode) |
| Tijd vrijgeven | Maximaal 5 ms. (Geen diode) |
| Isolatieweerstand | Min. 1000 MΩ (bij 500 VDC) |
| Diëlektrische sterkte | Tussen open contacten: 1000VAC, 50/60Hz gedurende 1min |
| Tussen spoel en contact: 5000VAC, 50/60Hz gedurende 1min |
| Tussen contactsets: 2.500VAC, 50/60Hz gedurende 1min |
| Trillingsbestendigheid | Destructief | 10-55Hz, bij dubbele amplitude van 1,5 mm |
| Functioneel | 10-55Hz, bij dubbele amplitude van 1,5 mm |
| Schokbestendigheid | Functioneel | 10G min. |
| Destructief | 100G min. |
| Uithoudingsvermogen | Mechanisch uithoudingsvermogen (10800 ops./u) | 10000000 operaties (bij kamertemperatuur) |
| Elektrisch uithoudingsvermogen (360 pag./u) | 100.000 ops. (bij kamertemperatuur) |
| Omgevingstemperatuur | -40℃~ 85℃ (geen condensatie) |
| Gewicht | Ongeveer 13,5 g |
| Spoelgegevens (bij 20℃) |
| Nominaal spanning (VDC) | Nominaal operationeel actueel ±10%(mA) | Spoelweerstand ±10%(Ω) | Nominaal operating kracht | Bedrijfsspanning (Max.) | Laat spanning los (min.) | Max. toegestane spanning |
| 5 | 80.00 | 62.5 | Ongeveer 0,4 W | 75% van het nominale bedrag spanning | 5% van nominaal spanning | 130% van de nominale spanning |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
De hierboven weergegeven gegevens zijn initiële waarden. Breng de maximaal toegestane spanning niet langer dan 10 minuten aan op de spoel om oververhitting van de spoel te voorkomen.

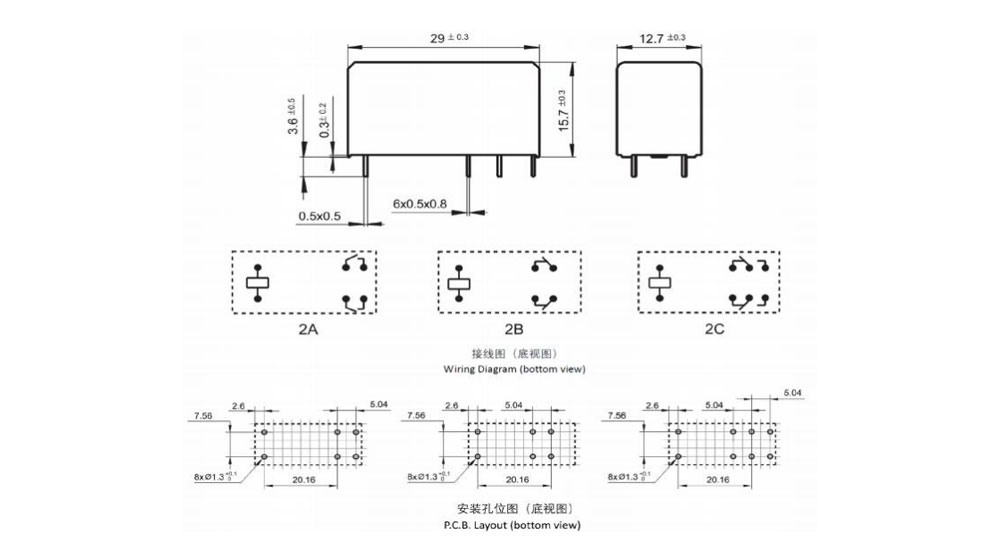

Afmetingen, bedradingsschema, PCB-indeling (eenheid: mm)

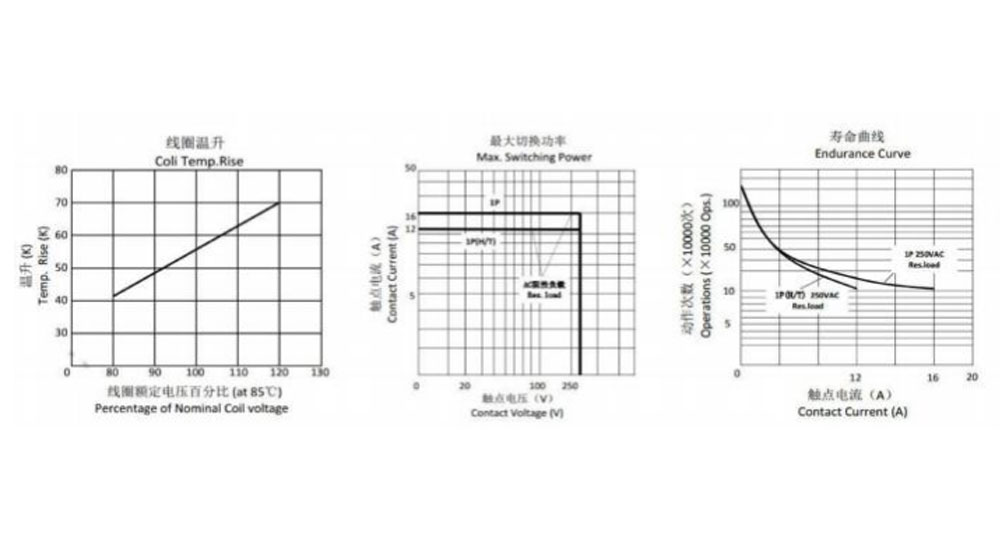

Karakteristieke rondingen
Bestelinformatie
CY115F - 2 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Type: CY115F
2: Aantal polen: 2-2 polen
3: Contactregeling: A-formulier A ; B-formulier B ; C-formulier C
4: Nominale spanning: 5,6,9,12,18,24,48VDC
5: Kleur behuizing: B-zwart
6: Spoelvermogen: D-0,4W
7: Beschermende constructie: S-Flux-bestendig,
SH-verzegeld type wasbaar
8: Speciale parameter: Nihil-standaardtype
Letter of nummer-Speciaal vereiste
Flux-proof relais kunnen niet worden gebruikt in het milieu met verontreinigende stoffen zoals H2S, SO2, NO2, stof, enz.
Waterreiniging of oppervlakteproces wordt niet aanbevolen nadat de fluxbestendige relais op PCB zijn gemonteerd.
Disclaimer: De specificatie is alleen ter referentie. Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
We konden niet alle prestaties en alle parameters voor alle mogelijke toepassingen evalueren. De gebruikers moeten dus in de juiste positie zijn om te kiezen
geschikt product voor hun eigen toepassing. Voor afgedichte relais dient u na de installatieventilator en het reinigen vóór gebruik het ventilatiegat in de behuizing te openen. Als er vragen zijn, neem dan contact op met Chengyuan voor technische diensten. Het is echter de verantwoordelijkheid van de gebruiker om te bepalen welk product moet worden gebruikt.
