Gids voor ovenschakelaars: spoelspanning, contactwaarden, testen en vervanging

Een no-heat-oproep op de koudste ochtend van het jaar eindigt meestal op hetzelfde onderdeel. De thermostaat roept, de besturingskaart stuurt 24 VAC, de transformator valt uit en de verwarmingselementen zijn nog steeds koud. De ovencontactor is het onderdeel dat zijn werk niet meer doet.

Een ovenschakelaar is een zware elektrisch bediende schakelaar. Een laagspanningsspoel, bijna altijd 24 VAC in huishoudelijke apparatuur, trekt lijnspanningscontacten aan die de volledige stroom van verwarmingselementen of een ventilatormotor voeren. Drie cijfers definiëren het juiste onderdeel: spoelspanning, contactstroom bij de aangelegde spanning en poolconfiguratie. Combineer ze alle drie en de contactor werkt jarenlang verwarmingsseizoenen. Als u er één mist, is het resultaat gelaste contacten, een klapperende spoel of dezelfde no-heat-oproep de volgende winter.

Wat een ovenschakelaar doet in het circuit

De contactor is bedoeld om de laagspanningsbesturingsbedrading uit de buurt van de lijnspanning te houden. Thermostaten en besturingskaarten werken op 24 VAC, wat veilig door een dunne thermostaatkabel kan worden geleid. Verwarmingselementen, ventilatormotoren en compressoren werken op 120, 208, 240 of 277 VAC en kunnen tientallen ampères verbruiken. De contactor bevindt zich op die grens. De spoel is aangesloten op het stuurcircuit, de contacten zijn aangesloten op het lijncircuit en de twee raken elkaar nooit elektrisch.

Waar het onderdeel leeft, hangt af van de apparatuur:

• Elektrische ovens en luchtbehandelingsapparaten: de contactor schakelt een reeks verwarmingselementen om en werkt vaak samen met sequencers die de elementen gedurende enkele seconden in werking stellen.
• Gasovens: een schakelaar of ventilatorrelais schakelt de ventilatormotor op lijnspanning zodra het bord besluit dat de warmtewisselaar warm genoeg is.
• Verpakte units en buitensecties: de contactor schakelt de compressor en de condensorventilator samen, daarom wordt de nominale waarde vermeld in zowel vergrendelde rotorversterkers als lopende versterkers.

Het is de moeite waard om de contactor te scheiden van de kleine relais op de besturingskaart van een oven. Bordrelais schakelen de gasklep, de inductor of een luchtbevochtiger en kunnen een of twee versterkers aan. De contactor kan de zware belasting aan, en dat verschil in belasting drijft elke classificatie aan die op het label staat.

De cijfers die ertoe doen voordat u ze opgeeft of vervangt

De spoelspanning komt op de eerste plaats. Een 24 VAC-spoel kan niet betrouwbaar worden aangesloten op een 120 VAC-circuit, en een 240 VAC-spoel op een 24 VAC-circuit zal eenvoudigweg niet bewegen. De meeste residentiële oventransformatoren zijn 24 VAC en hebben een vermogen van ongeveer 40 VA, genoeg voor een contactorspoel plus een gasklep en een bord. Spoelen verdragen enige doorbuiging, maar als de transformator zwak is of de thermostaatkabel te klein is, klappert de contactor in plaats van netjes te sluiten, en door het klapperen verbrandt een spoel sneller dan wat dan ook.

Contactbeoordeling komt op de tweede plaats en bestaat uit twee delen. De weerstandswaarde, vaak 25, 30 of 40 A bij 240 tot 277 VAC, dekt de banken met verwarmingselementen. Het motorvermogen wordt uitgedrukt in vollastversterkers en vergrendelde rotorversterkers, en het is het getal dat ertoe doet wanneer een compressor op de contacten zit. Een weerstandsschakelaar van 40 A is niet automatisch een compressorschakelaar van 40 A.

Dan komen de mechanische details:

• Poolconfiguratie: enkelpolig voor één poot, tweepolig voor 240 VAC eenfasig, driepolig voor driefasig.
• Type aansluiting: schroefaansluitingen, kwart-inch snelkoppelingen of box-lugs.
• Montagevoetafdruk, beugelstijl en de positie van de spoelklemmen.

Wanneer de belasting klein is, gebruikt sommige apparatuur een vermogensrelais dat aan de besturingskaart is gesoldeerd in plaats van een afzonderlijke paneelcontactor. Een onderdeel zoals het CYF3 SPST PCB-relais, met een vermogen van 16 A bij 250 VAC, omvat het schakelen aan boord waarbij een volledige contactor te groot zou zijn.

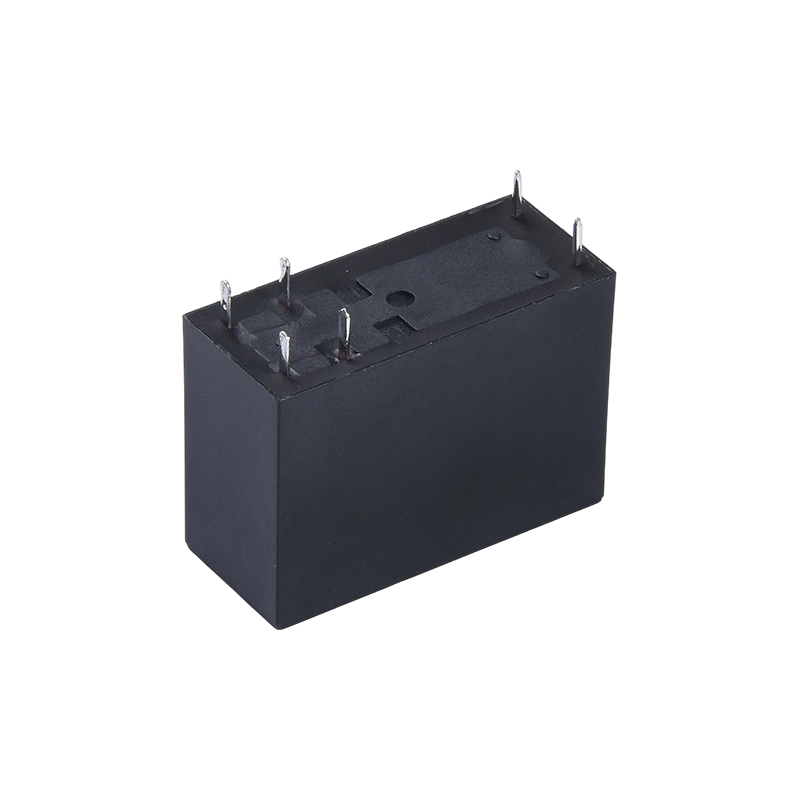

CYF3 PCB-relais voor schakelen aan boord Een compact 16 A 250 VAC PCB-relais voor het schakelen van schakelkaarten waarbij een afzonderlijke paneelcontactor te groot zou zijn; hoge spoelcontactisolatie ondersteunt compacte apparatuur. Bekijk Product →

Symptomen die u vertellen dat de contactor defect is

Een contactor faalt zelden zonder waarschuwing. Het faalpatroon wijst meestal naar het exacte onderdeel dat het opgaf.

• Geen warmte terwijl de ventilator draait: de spoel is open of de kaart levert er geen 24 VAC aan. Controleer de spanning op de spoel voordat u het onderdeel afkeurt.
• Chatten of zoemen: de spoel krijgt niet genoeg spanning om het anker vast te houden, vaak een zwakke transformator of een gecorrodeerde verbinding.
• Warmte die niet wil uitschakelen: de contacten zijn dichtgelast. De hoge-limietschakelaar is het enige dat de elementen tegenhoudt en zal herhaaldelijk uitschakelen totdat de contactor wordt vervangen.
• Verbrande geur of een verkleurde spoel: de isolatie van de spoel is defect, meestal na een lange periode van klapperen of een kortgesloten stuurcircuit.
• Ontpitte of zwartgeblakerde contacten: de contactor sluit nog steeds, maar de weerstand over de gesloten contacten is gestegen, er wordt hitte opgebouwd bij de aansluitingen en de klus verandert in een bedradingsreparatie in plaats van een onderdelenwissel.

Een bekrachtigde spanningsvaltest vangt dat laatste geval op voordat het duur wordt. Terwijl de contactor gesloten is en de belasting in werking is, meet u over de lijnklemmen van elke pool. Met een gezond stel contacten daalt slechts een fractie van een volt. Zodra de meetwaarde bij nominale stroom voorbij ongeveer een halve volt stijgt, is het putten in volle gang en hoort het onderdeel bij het volgende servicebezoek, niet bij de volgende storing.

Een ovenschakelaar testen in zes stappen

Het testen duurt ongeveer vijftien minuten met een multimeter.

1. Schakel de stroom uit bij de ontkoppeling van de oven en bij de onderbreker, en controleer vervolgens met een meter bij de lijnterminals.
2. Maak een foto van de aansluitingsindeling voordat u een draad verwijdert.
3. Maak de spoelkabels los en meet de spoelweerstand. Vergelijk met de waarde op het typeplaatje of een bekende goede eenheid. Een open meting betekent een defecte spoel.
4. Breng 24 VAC van een bekende goede transformator rechtstreeks op de spoel aan. Een stevige enkele klik betekent dat het magnetische circuit werkt. Zoemend of stil geluid duidt op een spoel of een mechanisch defect.
5. Terwijl de spoel spanningsloos is, controleert u de continuïteit over elke pool. Het zou open moeten lezen. Bekrachtig de spoel en controleer of elke pool gesloten is.
6. Sluit alles opnieuw aan, herstel de stroom en meet de spanningsval over de gesloten contacten onder belasting. Deze stap wordt het vaakst overgeslagen en is degene die een herhaalde oproep voorspelt.

Een vervanging kiezen zonder het circuit te downgraden

De veiligste vervanging komt overeen met het origineel wat betreft spoelspanning, contactwaarde bij de aangelegde spanning, aantal polen en montage. De meest voorkomende fout is het monteren van een onderdeel omdat de beugel en de aansluitingen op één lijn liggen terwijl de contactwaarde lager is dan die van het origineel. Een 30 A-contactor in plaats van een 40 A-onderdeel zal werken op een milde dag en zijn contacten lassen op de eerste koude ochtend wanneer alle elementenbanken tegelijk worden bekrachtigd.

Er zijn twee gewoonten die terugbellen voorkomen:

• Controleer de werkelijke belasting, niet alleen het oude label. Als een ventilatormotor of compressor is vervangen door een ander model, zijn de vollastversterkers mogelijk veranderd.
• Controleer de spoelspanning op de klemmen terwijl de thermostaat belt. Een waarde ruim onder 24 VAC betekent dat de contactor niet de hoofdoorzaak is en dat de transformator of besturingsbedrading eerst aandacht nodig heeft.

Het schakelen met hoge stromen in verwarmings- en compressorcircuits komt vaak neer op een robuust enkelpolig vermogensrelais met een royale contactafstand en een spoel die stevig vasthoudt bij lage spanning. Een onderdeel zoals het CYT90 hoogstroom SPST-relais, met een vermogen van 30 A tot 40 A, is precies voor deze belastingsklasse gebouwd.

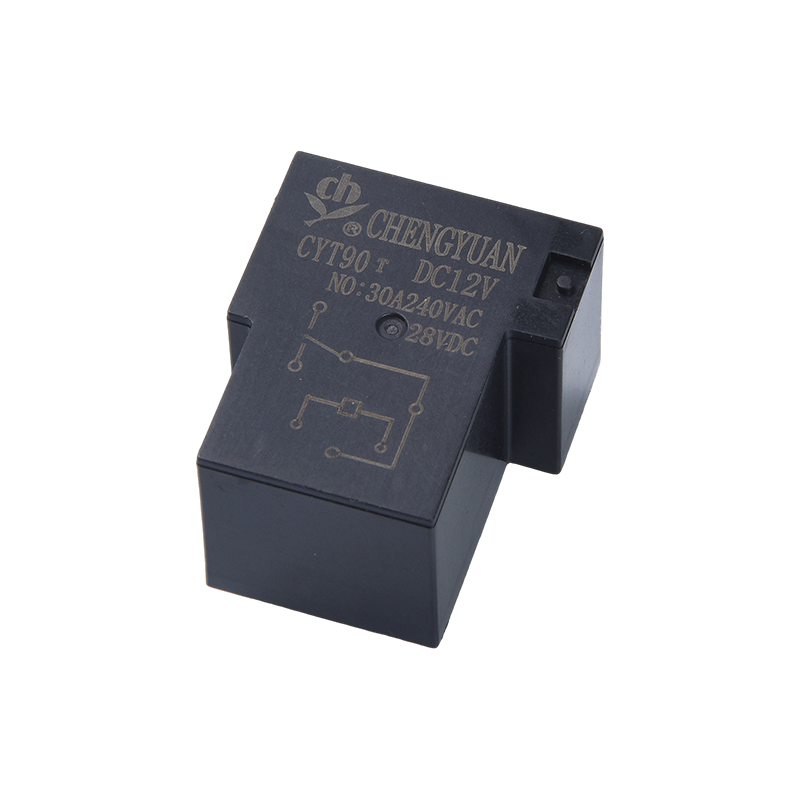

CYT90 Hoogstroomrelais voor zwaar schakelen Een compact 30A/40A vermogensrelais met contacten van zilverlegering, meerdere montageopties en hoogstroomschakeling voor apparaten, verwarmingen en industriële besturingsapparatuur. Bekijk Product →

Waar een relais eindigt en een contactor begint

De grens tussen de twee is eerder een kwestie van plicht en constructie dan van een harde technische grens. Magneetschakelaars zijn gebouwd voor schakelen met een bepaald doel, met grotere contactopeningen, zwaardere veren en aansluitingen die lijndraad accepteren. Het onderliggende principe is hetzelfde als elk ander elektromagnetisch relais voor algemeen gebruik : een spoel genereert een magnetisch veld dat aan een anker trekt en contacten beweegt. Wat verandert is de stroom, het contactmateriaal en de mechanische sterkte van de bewegende delen.

Paneelbouwers verdelen het werk doorgaans over twee niveaus. Het schakelen van de stroom gebeurt via de contactor of het hoogstroomrelais. Isolatie en tussenplaatsing gebeuren op op rails gemonteerde modules, waar een onderdeel zoals de MCYF3 14F railrelaismodule met 16 A-contacten in een ovenschakelkast of een groter verwarmingspaneel past.

MCYF3 14F Railrelaismodule voor paneelbouwers Een op rails gemonteerde 14F-relaismodule met 16 A-contacten en maximaal 32 kanalen, geschikt voor gecentraliseerde bediening en plaatsing in oven- of verwarmingspanelen. Bekijk Product →

Vragen die de moeite waard zijn om te stellen als u in volume koopt

Voor OEM's en paneelbouwers is de contactor of het relais een klein onderdeel met een groot effect op de garantiekosten. Drie punten zijn het waard om te bevestigen voordat u een bestelling plaatst.

• Contactmateriaal en levensduur: zilvertinoxide en zilvercadmiumoxide gedragen zich verschillend onder ohmse en inductieve belastingen. Vraag welk materiaal is gebruikt en welk aantal cycli is getest bij nominale stroom.
• Coil-consistentie: batch-tot-batch variaties in de ophaal- en uitvalspanning verschijnen als geratel in het veld. Vraag hoe spoelen worden getest vóór montage.
• Traceerbaarheid van de productie: datumcodes, controles van binnenkomend materiaal en testen van de contactweerstand aan het einde van de lijn.

De achtergrond van de leverancier is net zo belangrijk als de datasheet. Ningbo Chengyuan Chuangke Electronics Co., Ltd., opererend via cyrelays.com, produceert sinds 1996 relais en elektronische componenten in Ningbo en omschrijft zichzelf als een fabrikant die ontwikkeling, productie en verkoop combineert, met nutsoctrooien voor magnetische vergrendeling en klikbevestigingsstructuren. Meer details zijn beschikbaar op de over pagina .

Een ovencontactor is een eenvoudig onderdeel met drie kritische getallen. De spoelspanning, de contactwaarde bij de aangelegde spanning en de poolconfiguratie bepalen of de verwarming een verwarmingsseizoen overleeft of op de koudste ochtend van een seizoen uitvalt. Zorg dat deze goed zijn, verifieer de werkelijke belasting in plaats van het oude label en de contactor is niet langer een terugkerend service-item.
