I. Voordelen
1. Aanpassingsvermogen bij hoge belasting: een contactschakelmogelijkheid van 16 A met hoge stroomsterkte maakt directe aansturing van gemiddelde tot hoge vermogensbelastingen mogelijk zonder de noodzaak van extra versterkingscircuits.
2. Sterk aanpassingsvermogen aan de omgeving: hoge spanningsweerstand kan spanningsschommelingen in complexe elektriciteitsnetomgevingen opvangen, waardoor het risico op defecten wordt verminderd.
3. Hoge veelzijdigheid: het brede spoelspanningsbereik en de standaard PCB-verpakking zorgen voor compatibiliteit met verschillende industriële apparatuurontwerpen, waardoor de herbruikbaarheid van producten wordt vergroot.

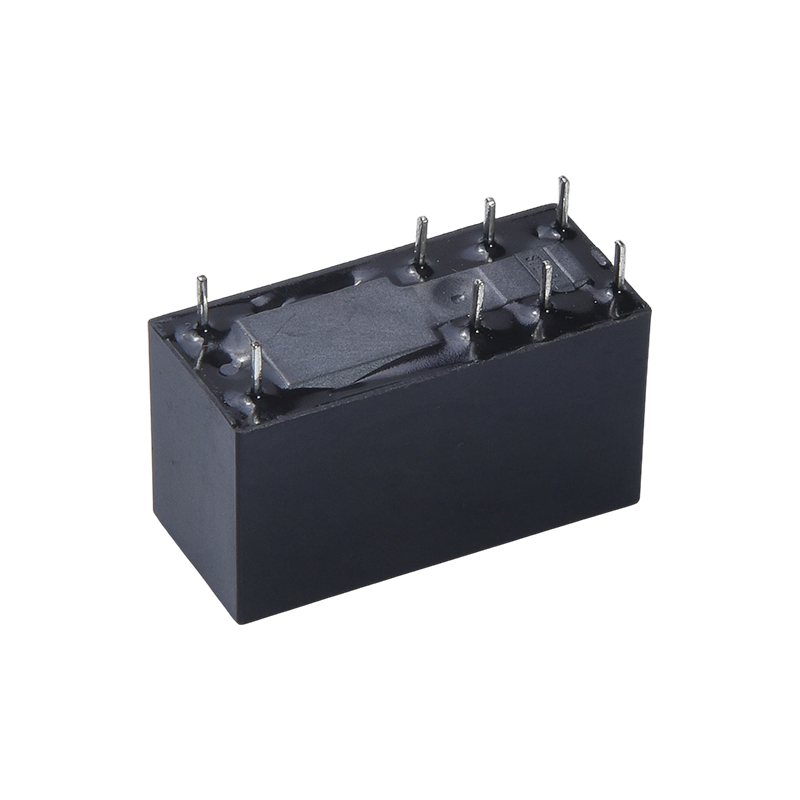

II. Productstructuur en installatiekenmerken
1. Verpakkingsspecificaties: maakt gebruik van een 8-pins PCB-pakket met een redelijke pin-indeling, waardoor geautomatiseerd lassen en massa-assemblage mogelijk wordt;
2. Compact ontwerp: het compacte formaat voldoet aan de behoeften van dichte interne apparatuurinstallaties, bespaart printplaatruimte en draagt bij aan productminiaturisatie.
3. Structuurtype: SPDT-structuur (Single-Pole Double-Throw) biedt duidelijke schakellogica en past zich aan verschillende circuitschakelbehoeften aan.
III. Toepasselijke toepassingsscenario's
1. Industriële besturing: geschikt voor motorbesturing, aansturing van contactors en circuitschakeling in industriële automatiseringsapparatuur;
2. Huishoudelijke apparaten: geschikt voor stroomregeling en belastingschakeling in krachtige huishoudelijke apparaten zoals airconditioners, wasmachines en koelkasten;
3. Beveiligings- en stroomapparatuur: van toepassing op schakelbediening in beveiligingsbewakingssystemen, UPS-voedingen en conversie van invertercircuits;
4. Auto-elektronica: kan worden gebruikt voor belastingcontrole van elektrische hulpapparaten in auto's (vereist aanpassing van de overeenkomstige spanningsspecificaties).

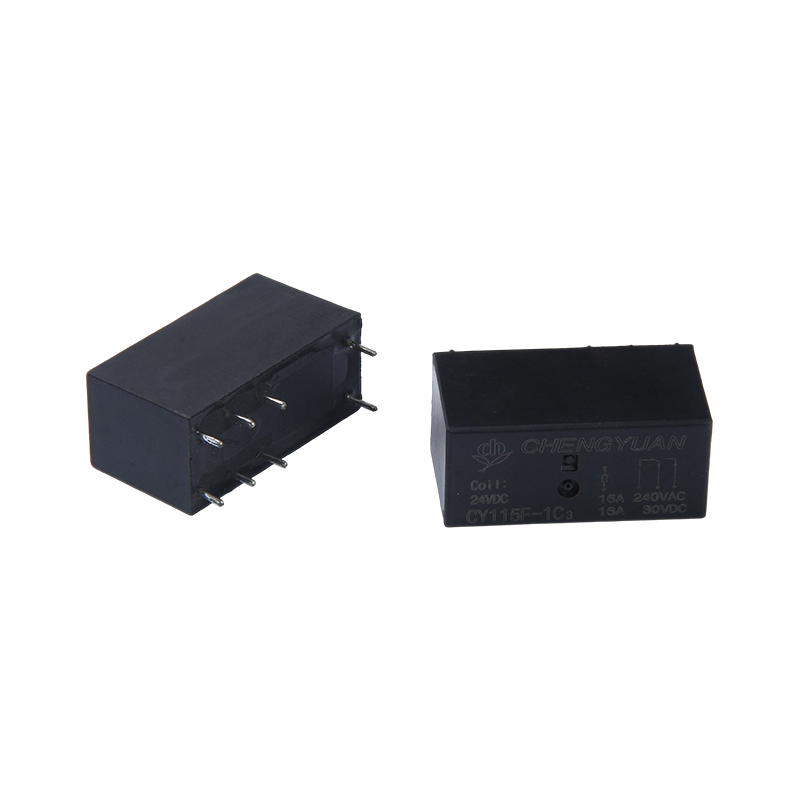

Contactgegevens
| Typ | CY115F |
| Contactmateriaal | Zilverlegering |
| Contactweerstand | 100 mΩ max. (bij 1A 6VDC) |
| Nominale belasting (ohmse belasting) | 16A 250VAC |
| Max. schakelstroom | 16A |
| Max. schakelspanning | 277VAC |
| Max. schakelvermogen | 4432VA |
| Min. schakelbelasting | 6V 1A |
| Kenmerken |
| Bedrijfstijd (bij nominale spoelspanning) | Maximaal 15 ms. (Geen diode) |
| Tijd vrijgeven | Maximaal 5 ms. ( Geen diode) |
| Isolatieweerstand | Min. 1000 MΩ (bij 500 VDC) |
| Diëlektrische sterkte | Tussen open contacten: 1000VAC, 50/60Hz gedurende 1min |
| Tussen spoel en contact: 5000VAC, 50/60Hz gedurende 1min |
| Trillingsbestendigheid | Destructief | 10-55 Hz, bij dubbele amplitude van 1,5 mm |
| Functioneel | 10-55 Hz, bij dubbele amplitude van 1,5 mm |
| Schokbestendigheid | Functioneel | 10G min. |
| Destructief | 100G min. |
| Uithoudingsvermogen | Mechanisch uithoudingsvermogen (10800 ops./u) | 10000000 operaties (bij kamertemperatuur) |
| Elektrisch uithoudingsvermogen (360ps/u) | 100.000 bewerkingen (bij kamertemperatuur) |
| Omgevingstemperatuur | -40℃~ 85℃ (geen condensatie) |
| Gewicht | Ongeveer. 13,5 g |
| Nominaal spanning (VDC) | Nominaal operationeel actueel ±10%(mA) | Spoelweerstand ±10%(Ω) | Nominaal operating Bloem | Bedrijfsspanning (Max.) | Laat spanning los (min.) | Max. toegestane spanning |
| 5 | 80.00 | 62.5 | Ongeveer 0,4 W | 75% van het nominale bedrag spanning | 5% van nominaal spanning | 130% van de nominale spanning |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
De hierboven weergegeven gegevens zijn initiële waarden. Stel de maximaal toegestane spanning op de spoel niet langer dan 10 minuten in om oververhitting van de spoel te voorkomen.

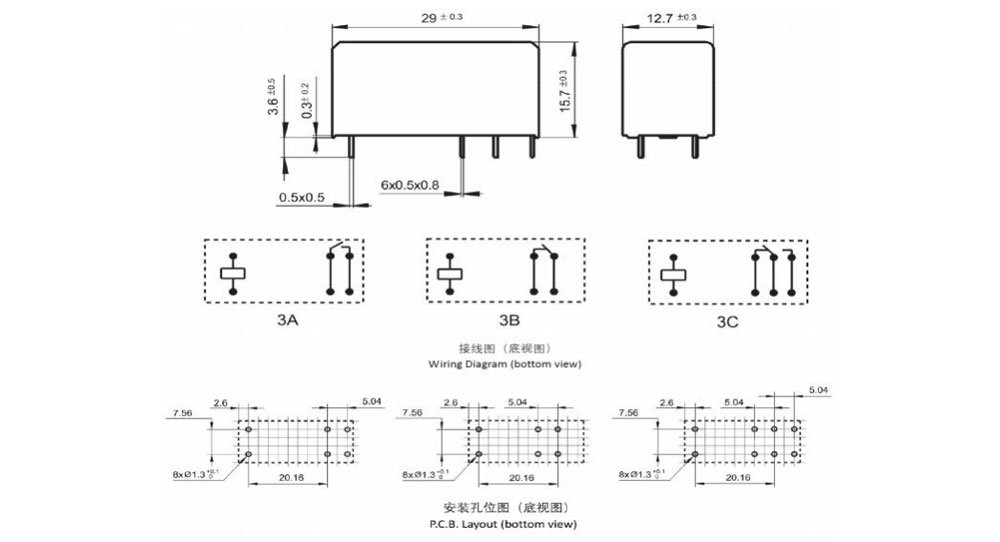

Afmetingen, bedradingsschema, PCB-indeling (eenheid: mm)

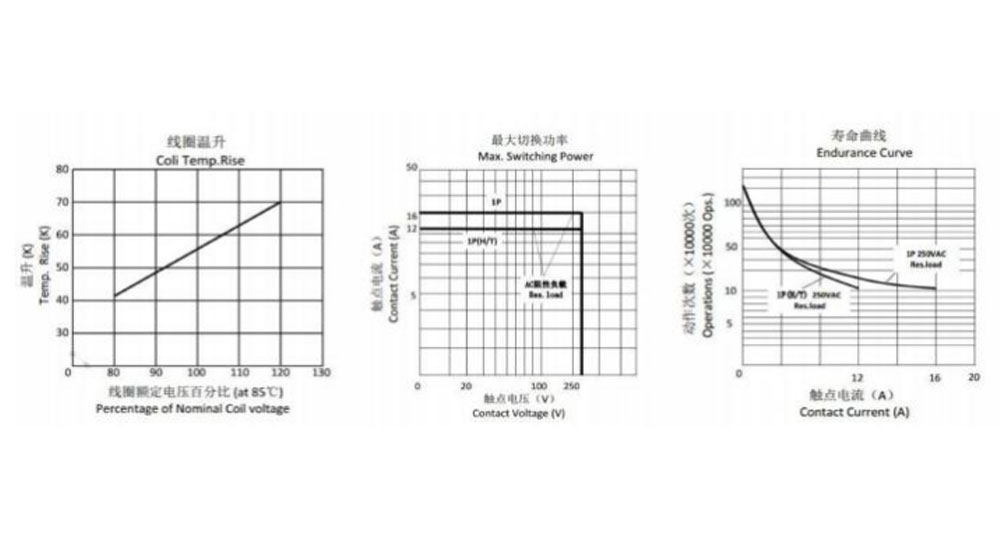

Karakteristieke rondingen
Bestelinformatie
CY115F - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Type: CY115F
2: Aantal polen: 1-1 pool
3: Contactregeling: A-formulier A ; B-formulier B ; C-formulier C
4: Nominale spanning: 5,6,9,12,18,24,48VDC
5: Kleur behuizing: B-zwart
6: Spoelvermogen: D-0,4W
7: Beschermende constructie: S-Flux-bestendig,
SH-Verzegeld wasbaar
8: Speciale parameter: Nihil-standaardtype
Letter of nummer-Speciale vereiste
Flux-proof relais kunnen niet worden gebruikt in het milieu met verontreinigende stoffen zoals H2S, SO2, NO2, stof, enz.
Waterreiniging of oppervlaktebehandeling wordt niet aanbevolen nadat de fluxbestendige relais op de printplaat zijn gemonteerd.
Disclaimer: de specificatie is alleen ter referentie. Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
We konden niet alle prestaties en alle parameters voor elke mogelijke toepassing evalueren. De gebruikers moeten dus in de juiste positie zijn om te kiezen
Geschikt product voor hun eigen toepassing. Voor afgedichte relais dient u na installatie en reiniging vóór gebruik het ventilatiegat in de behuizing te openen. Als er vragen zijn, neem dan contact op met Chengyuan voor technische diensten. Het is echter de verantwoordelijkheid van de gebruiker om te bepalen welk product moet worden gebruikt.
