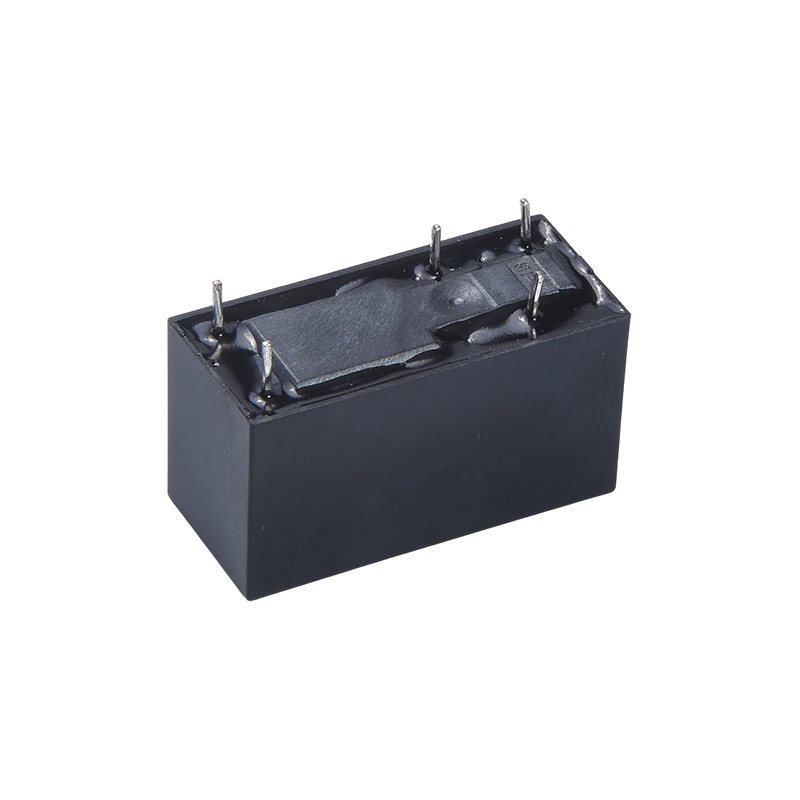

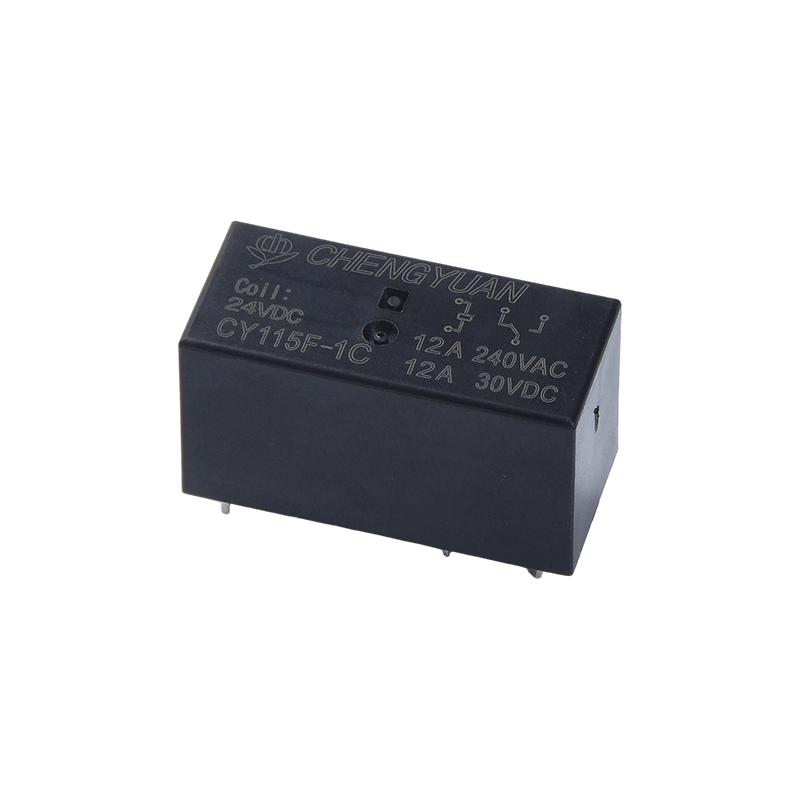

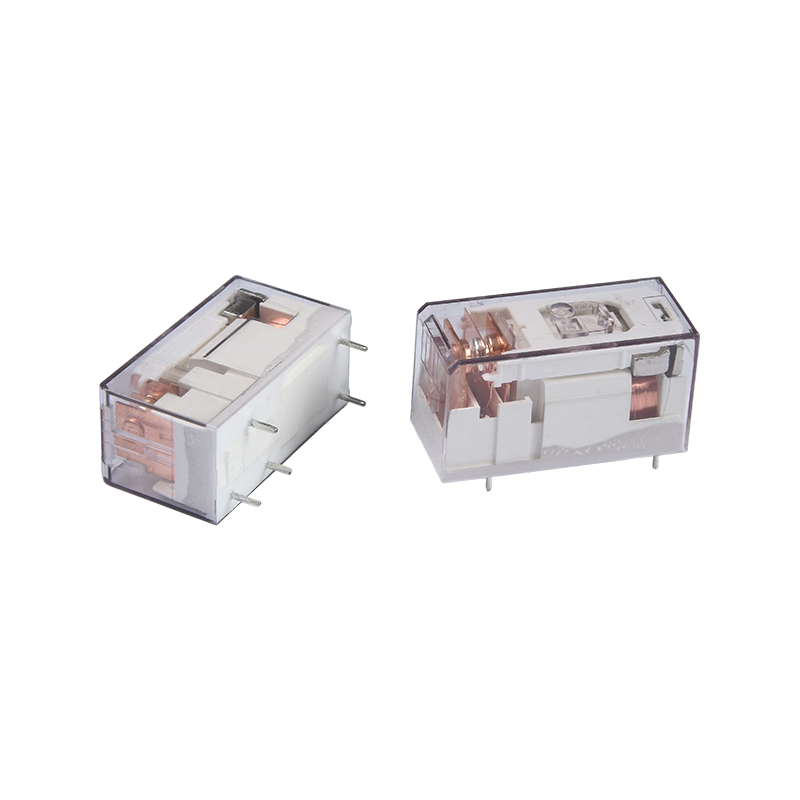

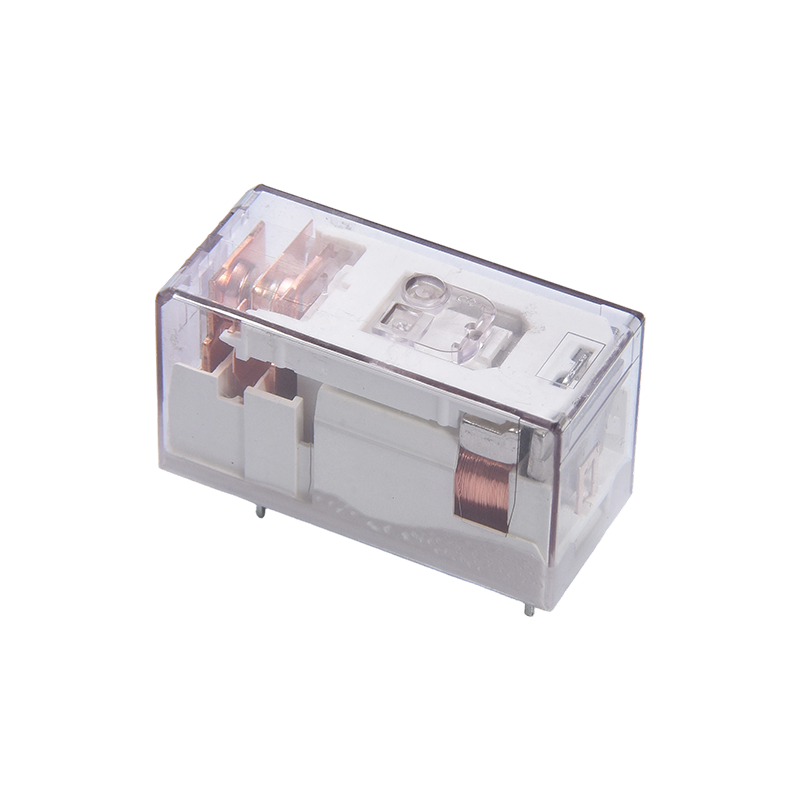

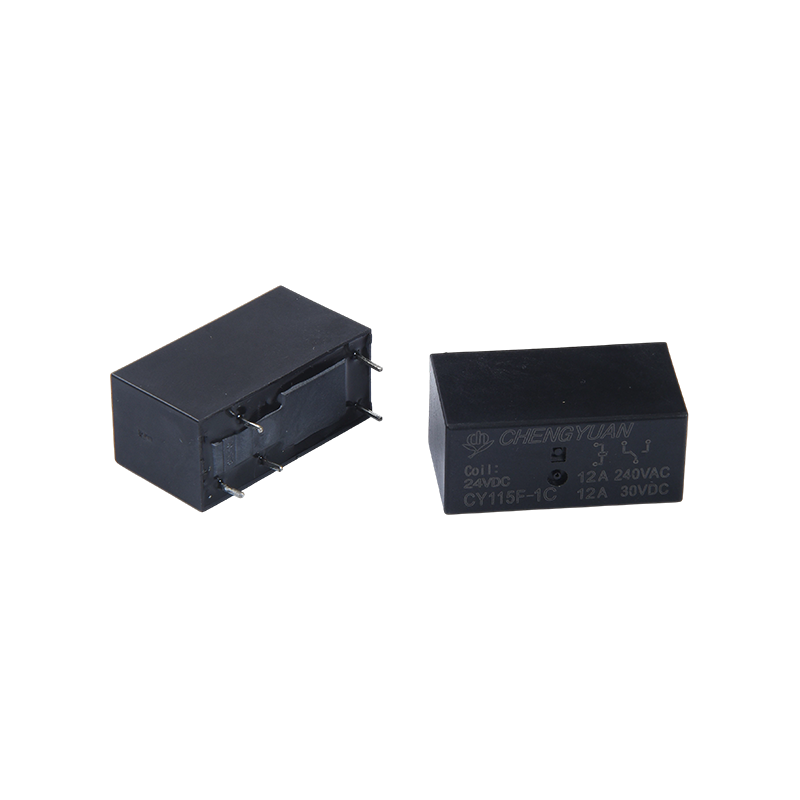

Productvoordelen:
Hoge belasting, compact ontwerp: Bereikt 12A contactschakeling in een klein PCB-relais, waardoor installatieruimte wordt bespaard en geschikt voor bordindelingen met hoge dichtheid.
Brede spoelspanningscompatibiliteit: De spoel ondersteunt een breed spanningsbereik van 3VDC tot 230VAC/VDC, waardoor directe integratie met systemen met verschillende stuurspanningen mogelijk wordt zonder extra conversie.
Krachtige elektrische isolatie: de contact-naar-spoel-weerstandsspanning bedraagt maximaal 5000 V, waardoor interferentie effectief wordt onderdrukt en de veiligheid en stabiliteit van het systeem worden verbeterd.
Belangrijkste kenmerken:
Contactcapaciteit: 12A @ 240VAC / 30VDC, voldoet aan de stroomregelingsbehoeften van de meeste huishoudelijke apparaten en industriële apparatuur.
Contactformulier: Verkrijgbaar in verschillende contactformulieren (zoals 1H, 1Z, enz.), ter ondersteuning van normaal open, normaal gesloten en wisselcircuitconfiguraties voor flexibele toepassingen.
Rij-efficiëntie: Het typische stroomverbruik van de spoel is 0,4 W, laag energieverbruik en gevoelige respons.
Pin-ontwerp: standaard 5-pins PCB-pinnen voor eenvoudig solderen en geautomatiseerde productie-installatie.
Belangrijkste toepassingen:
Industriële automatisering: gebruikt in PLC-uitgangsmodules, motorcontrollers, magneetklepaandrijvingen en stroomschakeling van apparatuur.
Smart Control: Geïntegreerd in smart home-systemen om belastingen met hoog vermogen te regelen, zoals airconditioners, vloerverwarming, verlichting en elektrische gordijnen.
Energiebeheer: Toegepast in UPS-ononderbreekbare voedingen, omvormers voor zonne-energie, energieopslagsystemen en andere nieuwe energieapparatuur voor circuitschakeling.
Apparatuurisolatie: Biedt elektrische isolatie tussen het besturingsuiteinde en het belastingsuiteinde, waardoor laagspanningsbesturingscircuits worden beschermd.
Contactgegevens
| Typ | CYF115F |
| Contactmateriaal | Zilverlegering |
| Contactweerstand | 100 mΩ max. (bij 1A 6VDC) |
| Nominale belasting (ohmse belasting) | 12A 250VAC |
| Max. schakelstroom | 12A |
| Max. schakelspanning | 277VAC |
| Max. schakelvermogen | 3342VA |
| Min. schakelbelasting | 6V 1A |
| Kenmerken |
| Bedrijfstijd (bij nominale spoelspanning) | Maximaal 15 ms. (Geen diode) |
| Tijd vrijgeven | Maximaal 5 ms. ( Geen diode) |
| Isolatieweerstand | Min. 1000 MΩ (bij 500 VDC) |
| Diëlektrische sterkte | Tussen open contacten: 1000VAC, 50/60Hz gedurende 1min |
| Tussen spoel en contact: 5000VAC, 50/60Hz gedurende 1min |
| Trillingsbestendigheid | Destructief | 10-55 Hz, bij dubbele amplitude van 1,5 mm |
| Functioneel | 10-55Hz, bij dubbele amplitude van 1,5 mm |
| Schokbestendigheid | Functioneel | 10G min. |
| Destructief | 100G min. |
| Uithoudingsvermogen | Mechanisch uithoudingsvermogen (10800 ops./u) | 10000000 operaties (bij kamertemperatuur) |
| Elektrisch uithoudingsvermogen (360ps/u) | 100.000 bewerkingen (bij kamertemperatuur) |
| Omgevingstemperatuur | -40℃~ 85℃ (geen condensatie) |
| Gewicht | Ongeveer. 13,5 g |
| Spoelgegevens (bij 20℃) |
| Nominaal spanning (VDC) | Nominaal operationeel actueel ±10%(mA) | Spoelweerstand ±10%(Ω) | Nominaal operating kracht | Bedrijfsspanning (Max.) | Laat spanning los (min.) | Max. toegestane spanning |
| 5 | 80.00 | 62.5 | Ongeveer 0,4 W | 75% van het nominale bedrag spanning | 5% van nominaal spanning | 130% van de nominale spanning |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
De hierboven getoonde gegevens zijn initiële waarden. Breng de maximaal toegestane spanning niet langer dan 10 minuten aan op de spoel om oververhitting van de spoel te voorkomen.

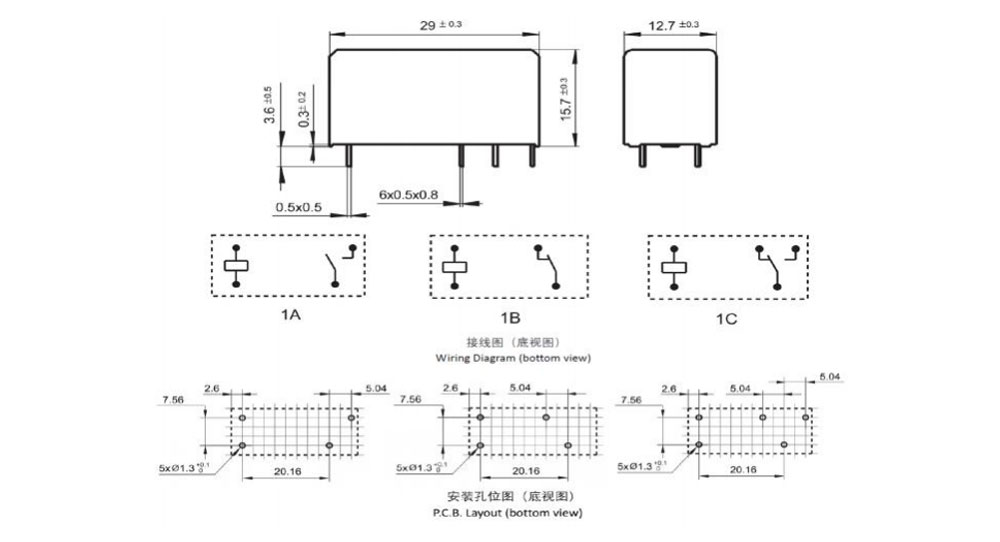

Afmetingen, bedradingsschema, PCB-indeling (eenheid: mm)

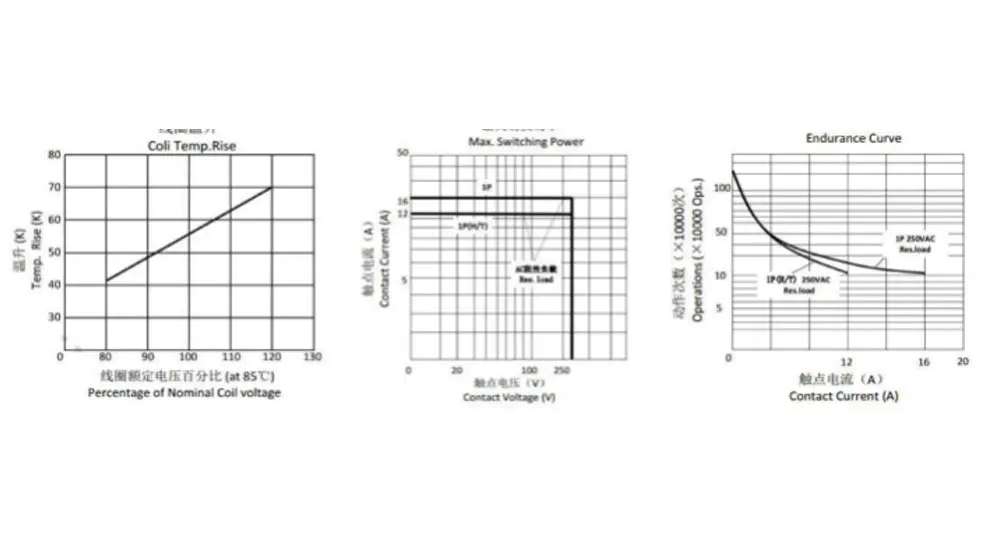

Karakteristieke curve
Bestelinformatie
CY115F - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Type:CY115F
2: Aantal Polen: 1-1Pole
3: Contactregeling: A-formulier A ; B-formulier B ; C-formulier C
4: Nominale spanning: 5,6,9,12,18,24,48VDC
5: Kleur behuizing: B-zwart
6: Spoelkracht: D-0,4W
7: Beschermende constructie: S-Flux-bestendig,
SH-verzegeld wasbaar
8: Speciale parameter: Nihil-standaardtype
Letter of nummer-Speciale vereiste
Fluxbestendige relais kunnen niet worden gebruikt in omgevingen met verontreinigende stoffen zoals H2S, SO2, NO2, stof, enz.
Waterreiniging of oppervlaktebehandeling wordt niet aanbevolen nadat de fluxbestendige relais op de printplaat zijn gemonteerd.
Disclaimer: de specificatie is alleen ter referentie. Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
We konden niet alle prestaties en alle parameters voor elke mogelijke toepassing evalueren. De gebruikers moeten dus in de juiste positie zijn om te kiezen
geschikt product voor hun eigen toepassing. Bij afgedichte relais dient u na installatie en reiniging vóór gebruik het ventilatiegat in de behuizing te openen. Als u vragen heeft, neem dan contact op met Chengyuan voor technische diensten. Het is echter de verantwoordelijkheid van de gebruiker om te bepalen welk product gebruikt moet worden.
