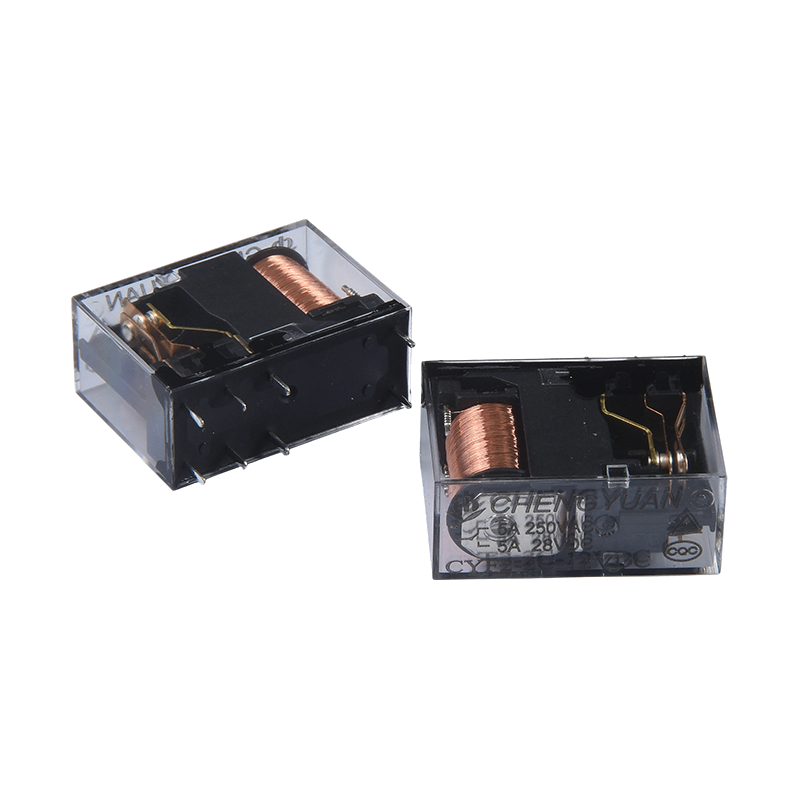

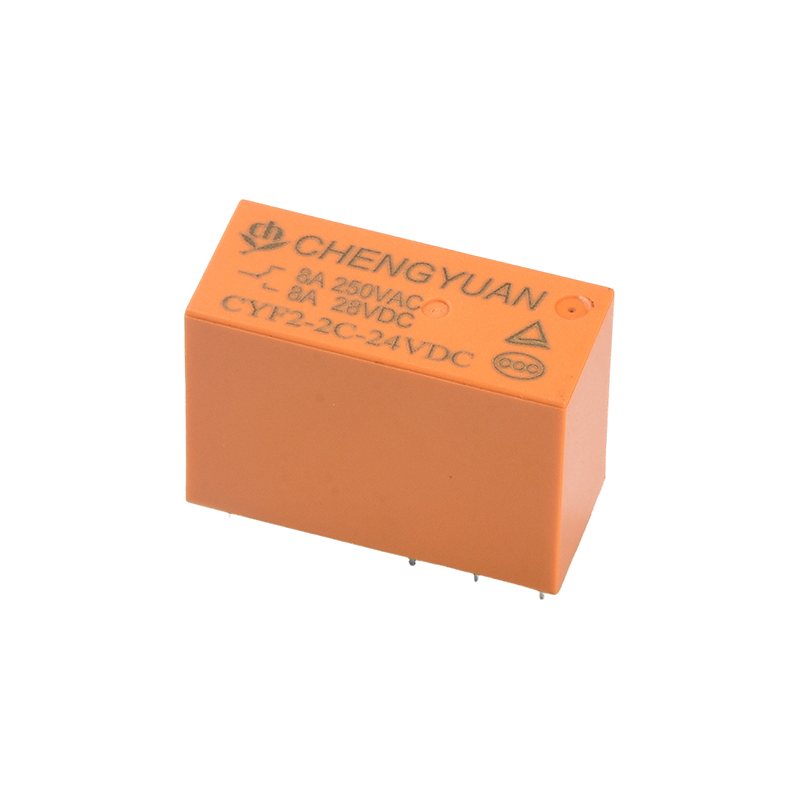

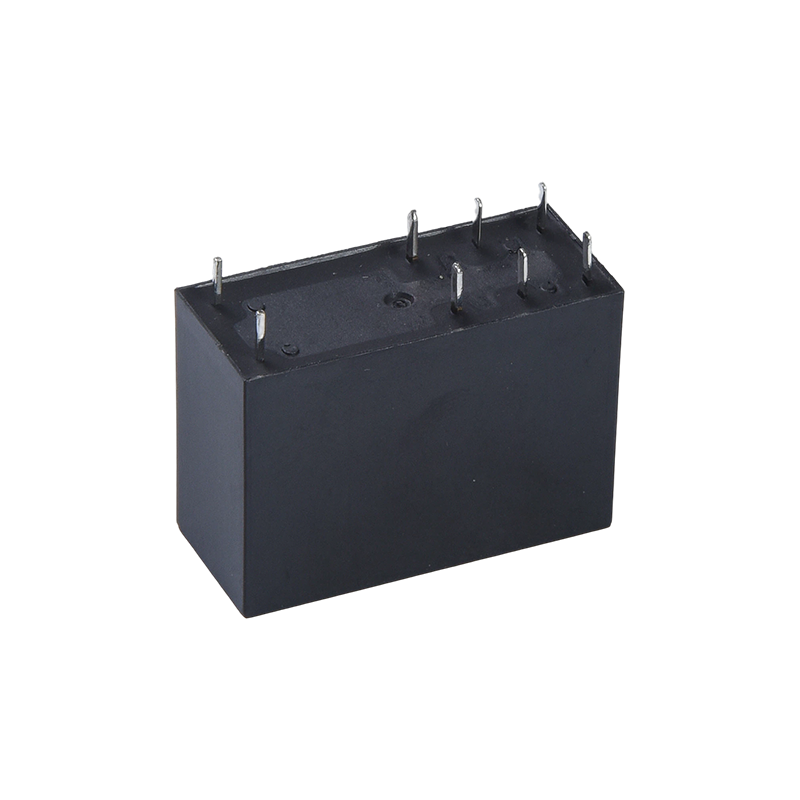

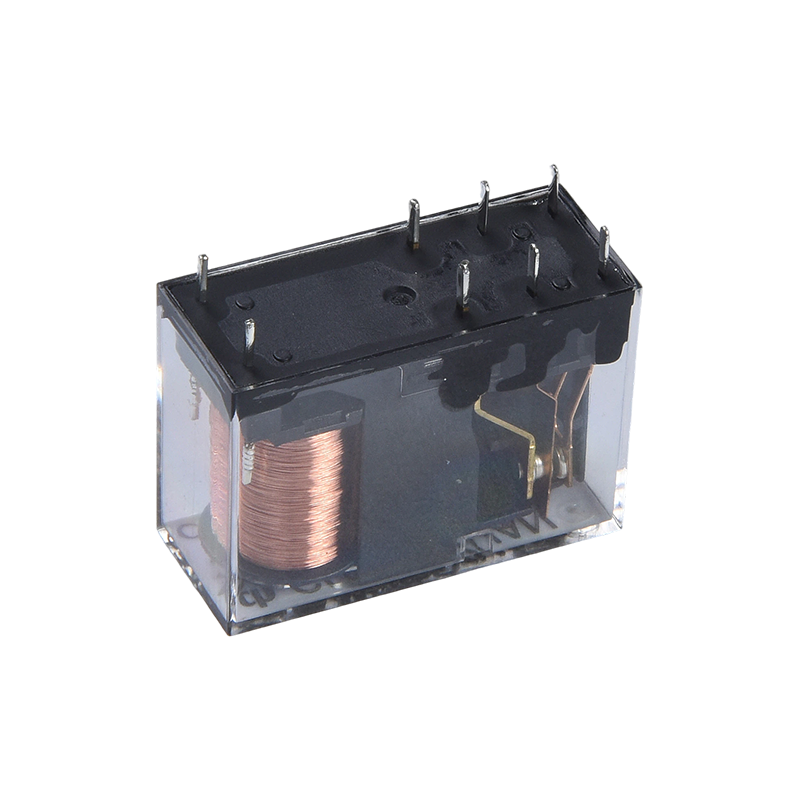

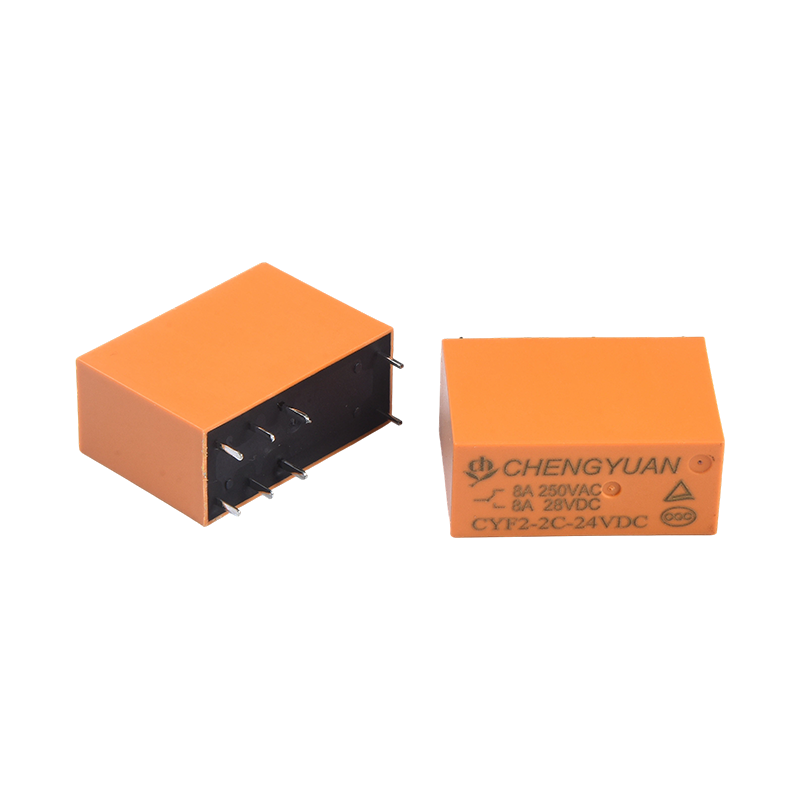

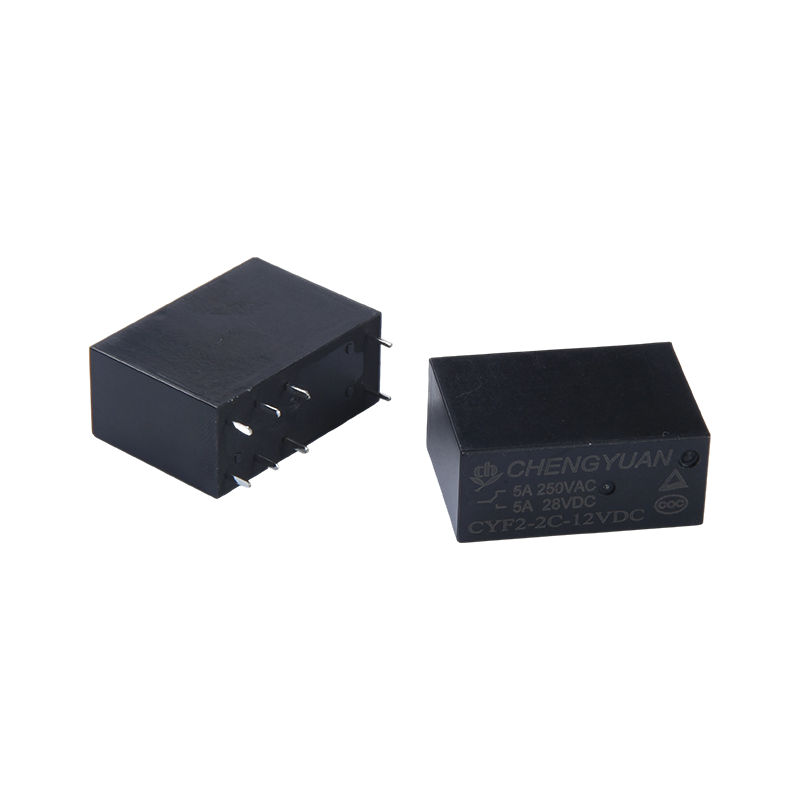

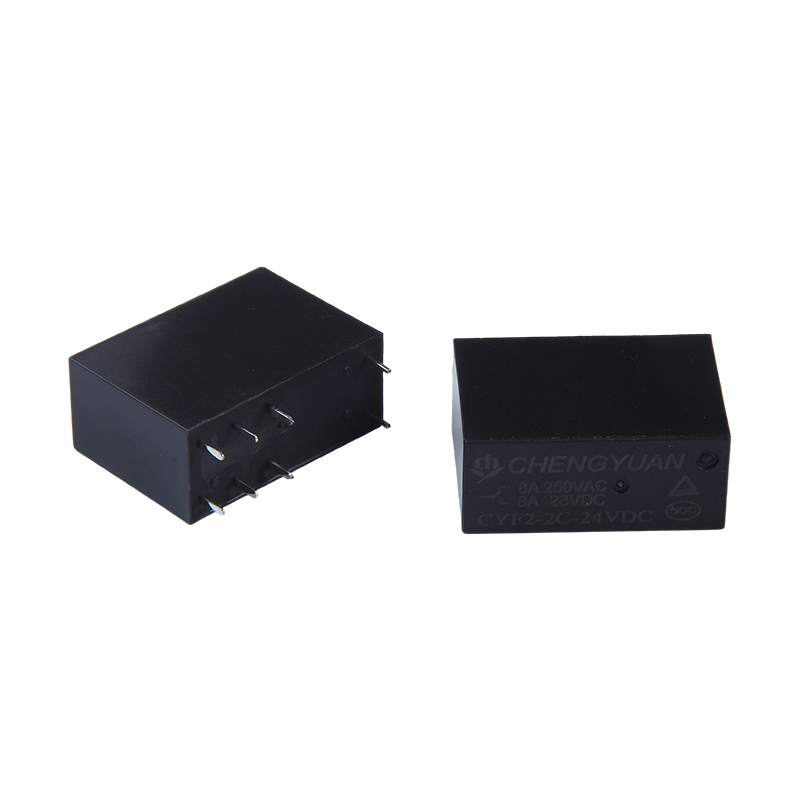

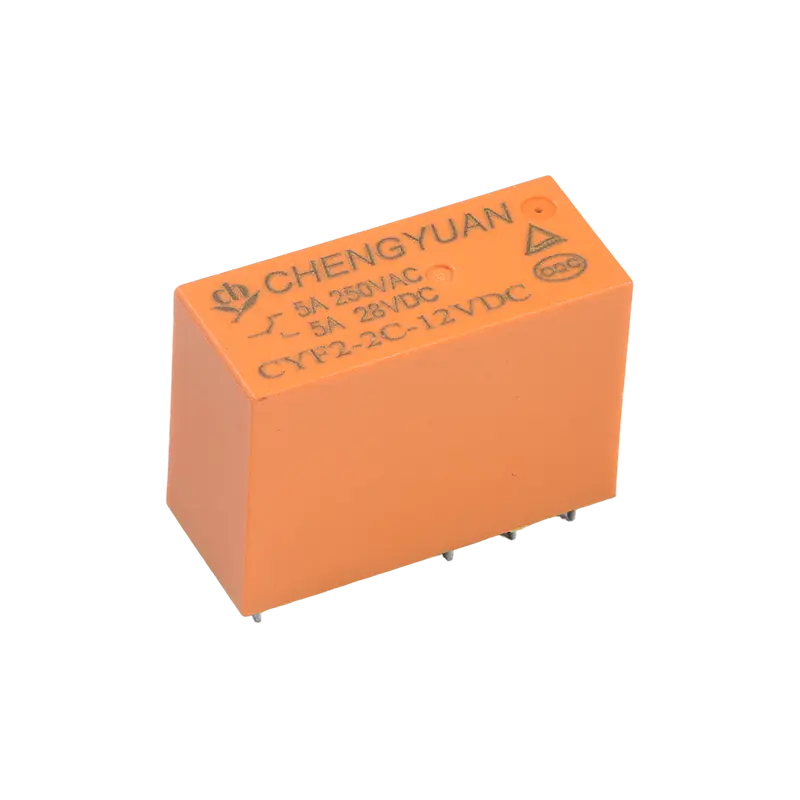

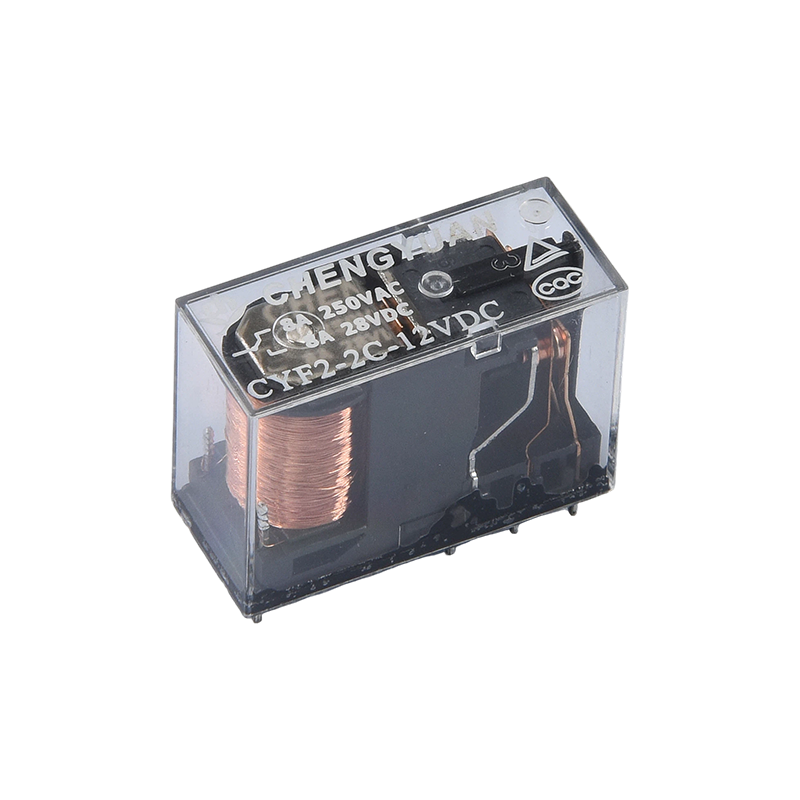

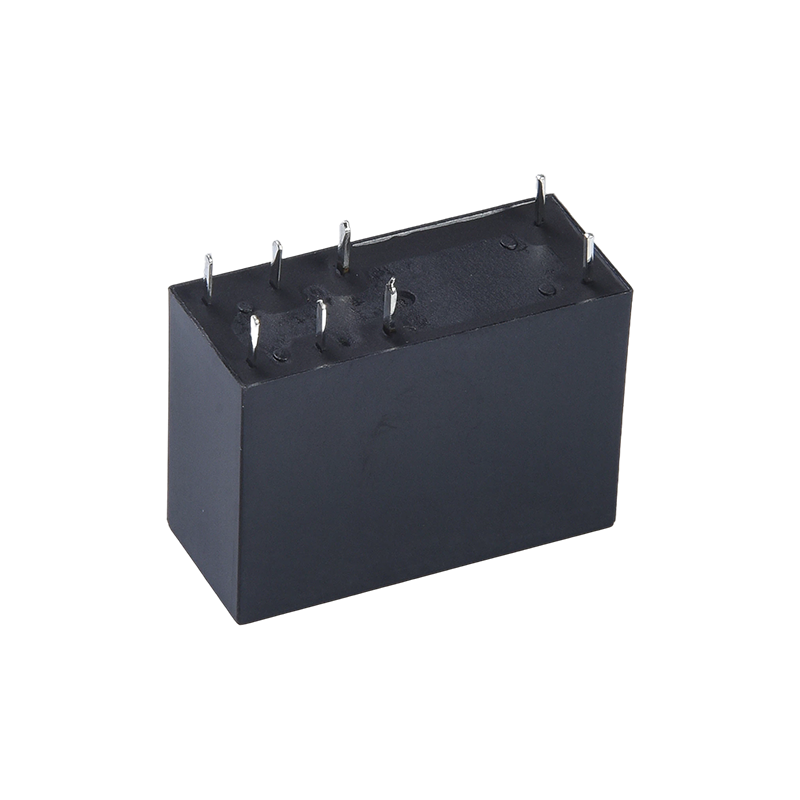

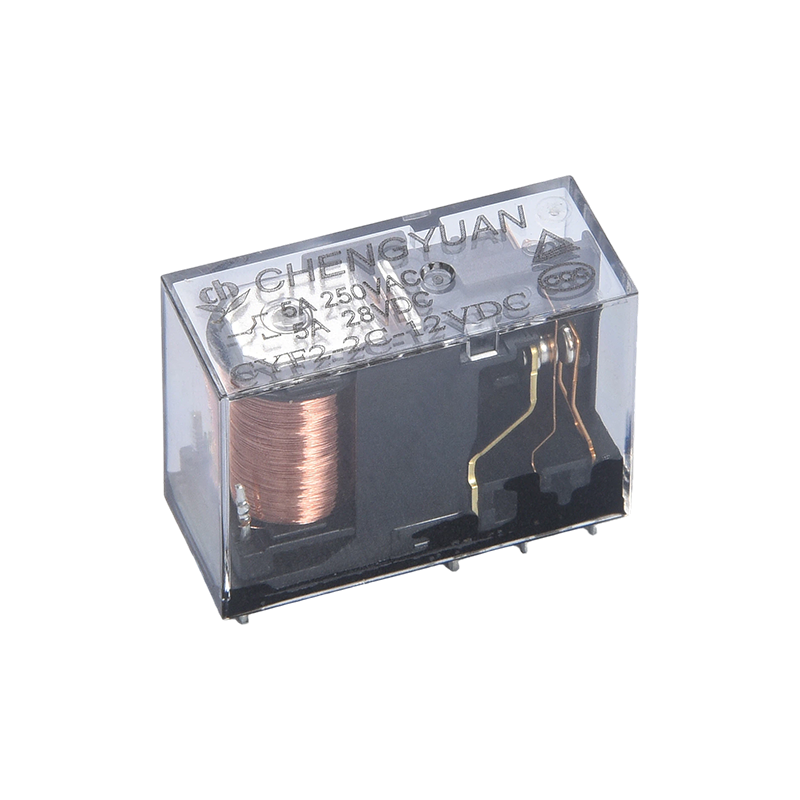

Kenmerken:
Aanpassing aan hoge belasting: contactschakelvermogen van 17 ampère, geschikt voor meerdere belastingsspecificaties (2 sets van 5A/8A, 1 set van 10A/12A/16A), geschikt voor verschillende stroomcircuitvereisten;
DPDT-structuur: Het dubbelpolige dubbel-worp-ontwerp maakt het gelijktijdig/onafhankelijk schakelen van twee sets circuits mogelijk, waardoor de besturingsfuncties worden uitgebreid en het aantal componenten wordt verminderd.
Hoogspanningsisolatie: 5000 volt is bestand tegen spanning tussen spoel en contacten, uitstekende isolatieprestaties, waardoor het risico op circuituitval wordt verminderd;
Brede spanningscompatibiliteit: 3VDC-48VDC spoelspanningsbereik, direct compatibel met verschillende stuurcircuits zonder de noodzaak van extra spanningsconversiecomponenten;
Compacte installatie: klein formaat, 8-pins structuur, geschikt voor PCB-lay-outs met hoge dichtheid, waardoor interne apparatuurruimte wordt bespaard;
Gezaghebbende certificering: Gecertificeerd door TUV en CQC, voldoet aan internationale en binnenlandse veiligheidsnormen, geschikt voor meerdere regionale markten.
Stabiele werking: betrouwbare schakelbesturing op basis van elektromagnetische principes, stabiele contactweerstand, snelle respons, geschikt voor continu gebruik in omgevingen met laag vermogen.
Handige montage: de reguliere 8-pins structuur vergemakkelijkt geautomatiseerd solderen, verbetert de productie-efficiëntie en vermindert montagefouten. Van toepassing
Scenario's:
Industrieel gebied: Signaalschakeling en vermogensregeling voor industriële automatiseringsapparatuur, PLC-besturingssystemen en elektrische systemen voor werktuigmachines;
Beveiliging van de stroomvoorziening: schakelcircuits voor ononderbroken UPS-voedingssystemen, die een continue stroomvoorziening garanderen;
Huishoudelijke apparaten: regelcircuits voor grote huishoudelijke apparaten zoals wasmachines, koelkasten en airconditioners, waardoor belastingschakeling en modusselectie mogelijk zijn;
Audiovisueel en beveiliging: signaalschakeling voor audioapparatuur en circuitcontrole voor beveiligingsalarmsystemen;
Andere elektronische apparaten: besturingscircuits voor televisies (TV's) en energiebeheermodules voor kleine elektronische instrumenten.
Contactgegevens
| Typ | CYF2 |
| Contactmateriaal | Zilverlegering |
| Contactweerstand | 100mΩ max. (bij 1A 16VDC) |
| Nominale belasting (ohmse belasting) | 5A/8A 250VAC |
| Max. schakelstroom | 8A |
| Max. schakelspanning | 277VAC |
| Max. schakelvermogen | 2216VA |
| Min. schakelbelasting | 6V 1A |
| Kenmerken |
| Bedrijfstijd (bij nominale spoelspanning) | Maximaal 15 ms. (Geen diode) |
| Tijd vrijgeven | Maximaal 5 ms. (Geen diode) |
| Isolatieweerstand | Min. 1000 MΩ (bij 500 VDC) |
| Diëlektrische sterkte | Tussen open contacten: 1000VAC, 50/60Hz gedurende 1min |
| Tussen spoel en contact: 5000VAC, 50/60Hz gedurende 1min |
| Trillingsbestendigheid | Destructief | 10-55Hz, bij dubbele amplitude van 1,5 mm |
| Functioneel | 10-55Hz, bij dubbele amplitude van 1,5 mm |
| Schokbestendigheid | Functioneel | 10G min |
| Destructief | 10G min |
| Uithoudingsvermogen | Mechanisch uithoudingsvermogen (10800 ops./u) | 10000000 operaties (bij kamertemperatuur) |
| Elektrisch uithoudingsvermogen (360 pag./u) | 100.000 bewerkingen (bij kamertemperatuur) |
| Omgevingstemperatuur | -40℃~ 85℃ (geen condensatie) |
| Gewicht | Ongeveer. 14g |
Spoelgegevens (bij 20℃)
| Nominaal spanning (VDC) | Nominaal operationeel actueel ±10%(mA) | Spoelweerstand ±10%(Ω) | Nominaal operating kracht | Bedrijfsspanning (Max.) | Laat spanning los (min.) | Max. toegestane spanning |
| 3 | 240 | 12.5 | Ongeveer 0,72 W | 75% van het nominale bedrag spanning | 5% van nominaal spanning | 130% van de nominale spanning |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Ongeveer 0,54 W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
De hierboven weergegeven gegevens zijn initiële waarden. Breng de maximaal toegestane spanning niet langer dan 10 minuten aan op de spoel om oververhitting van de spoel te voorkomen.

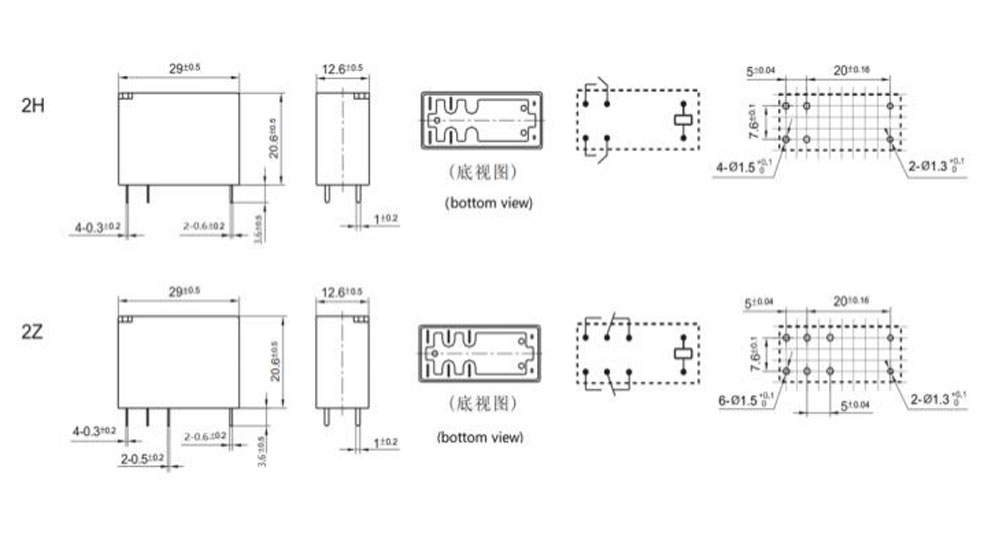

Afmetingen, bedradingsschema, PCB-indeling (eenheid: mm)

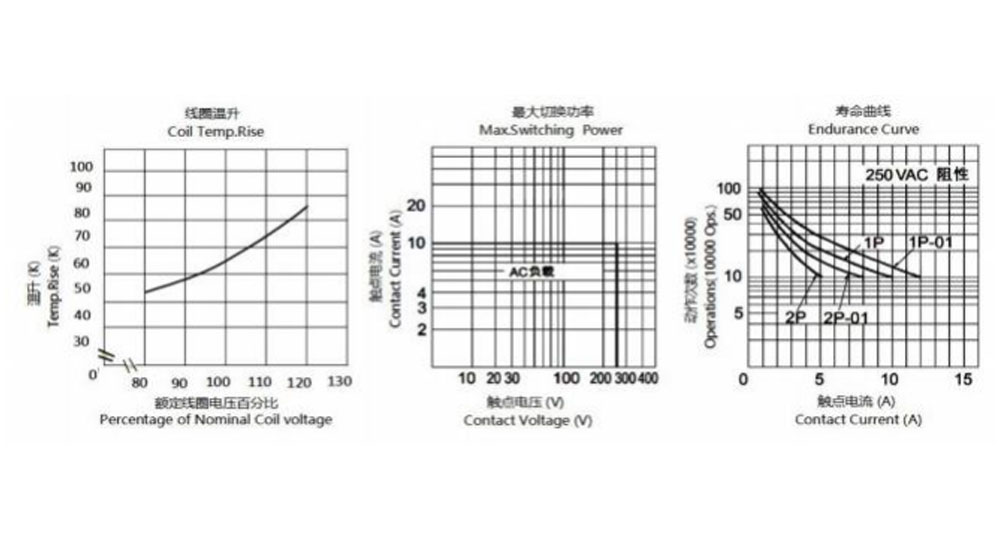

Karakteristieke rondingen
Bestelinformatie
CYF2 H - 2 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1: Type: CYF2
2: Zijn 8A Nul -5A
3: Aantal polen: 2-2 polen
4: Contactregeling: C Van C ; H Van A; B Van B
5: Nominale spanning: 3,5,6,9,12,18,24,48VDC

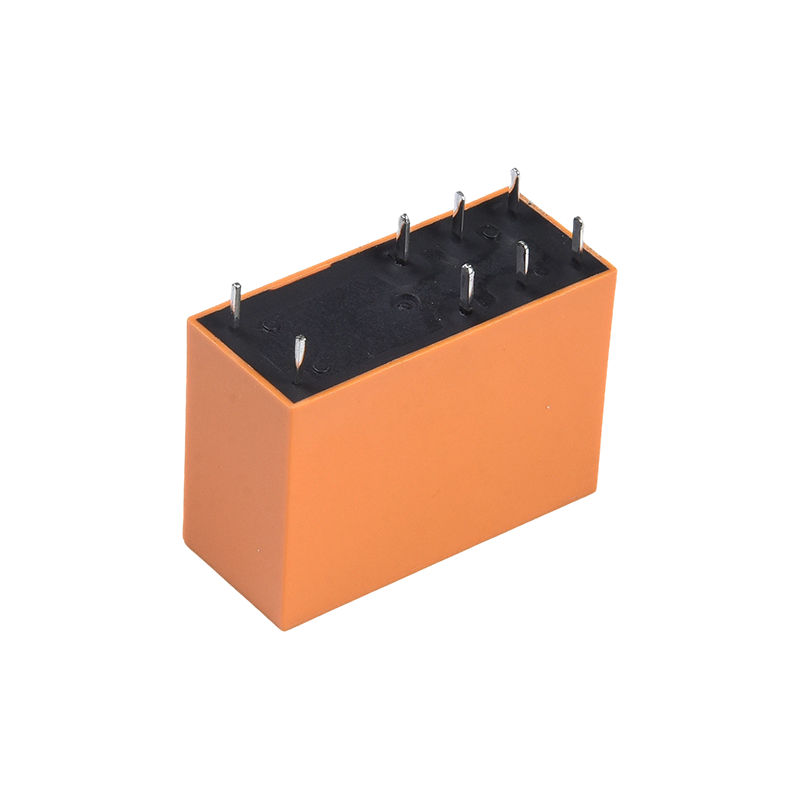

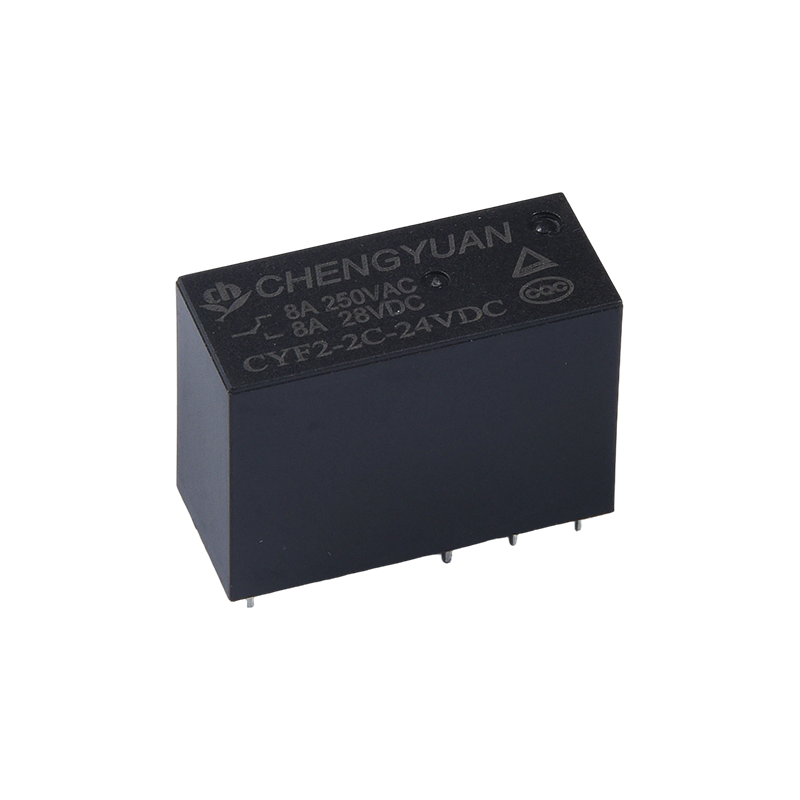

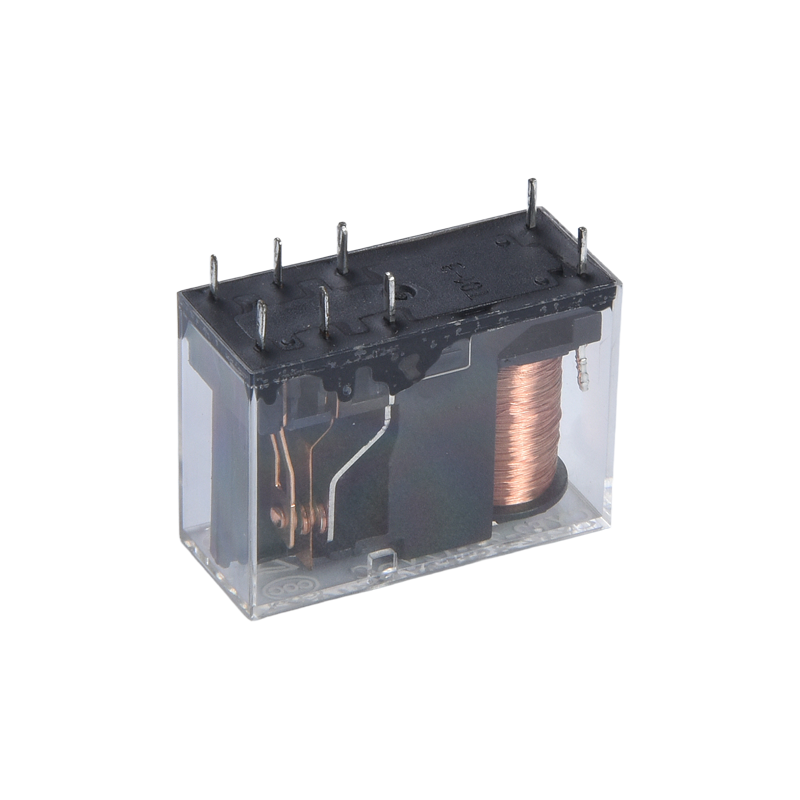

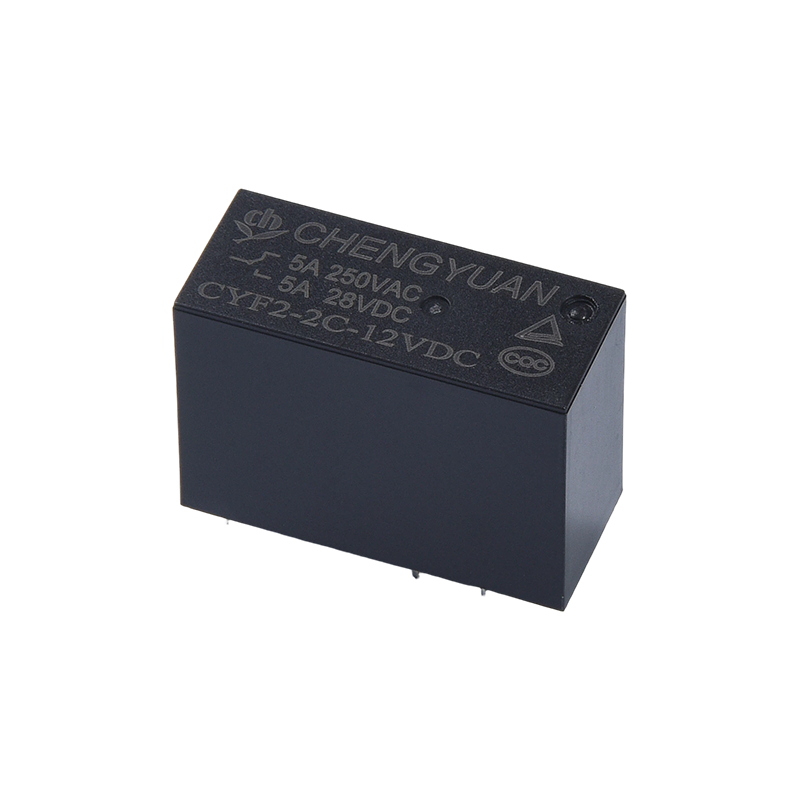

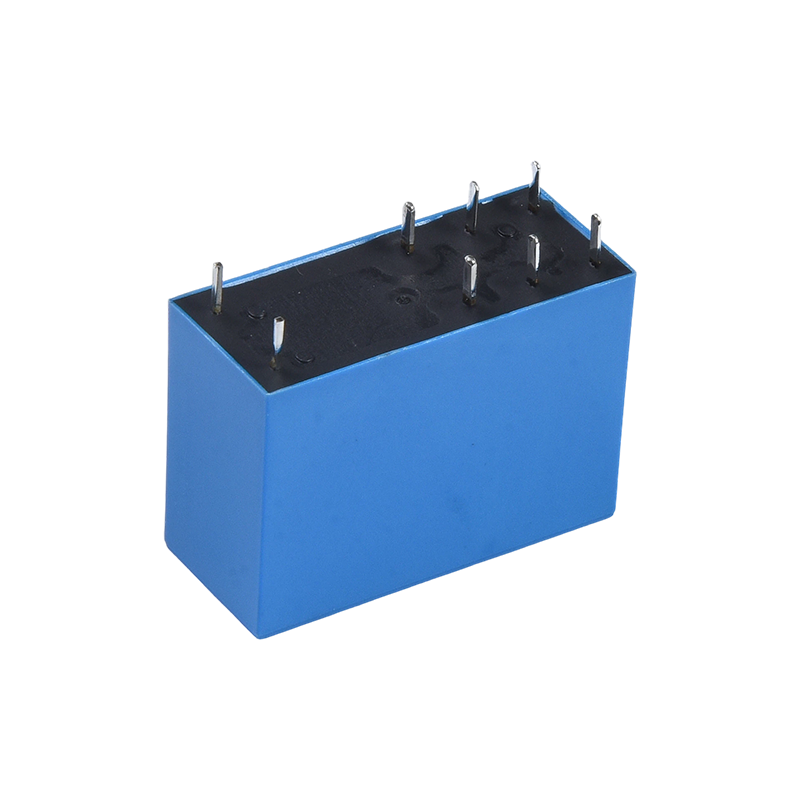

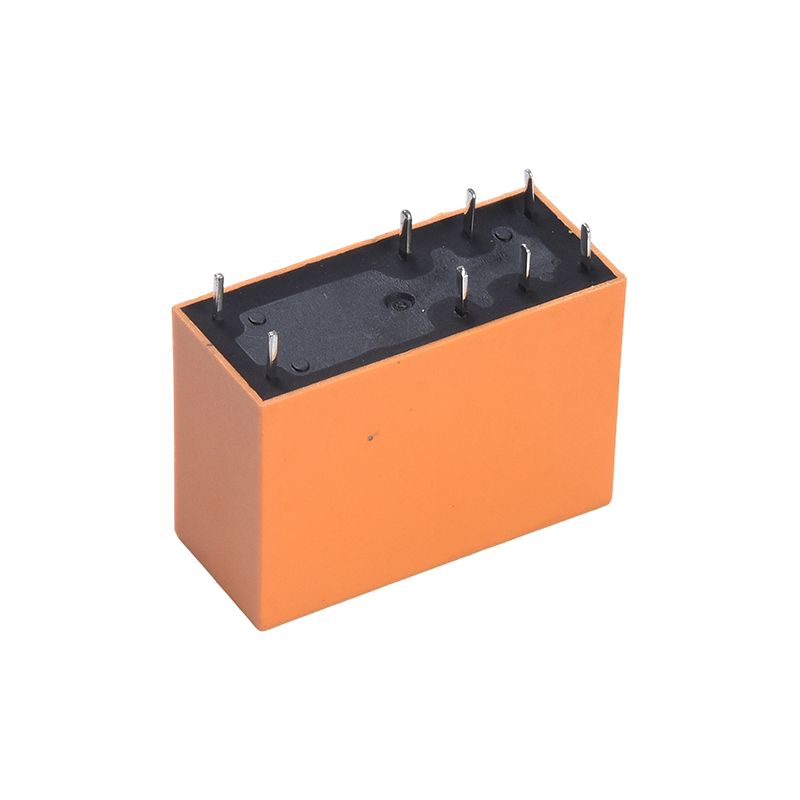

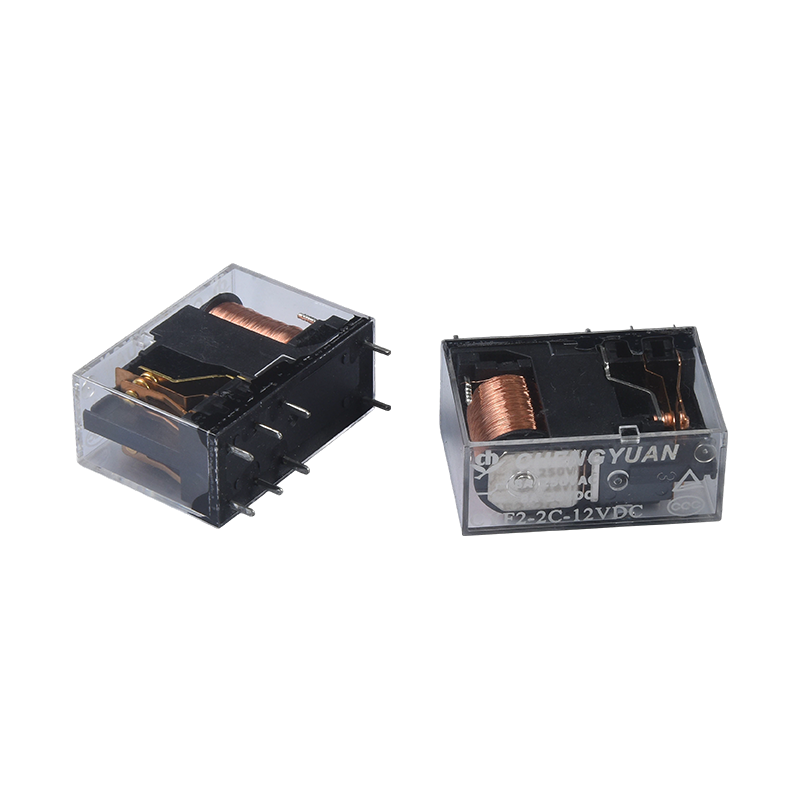

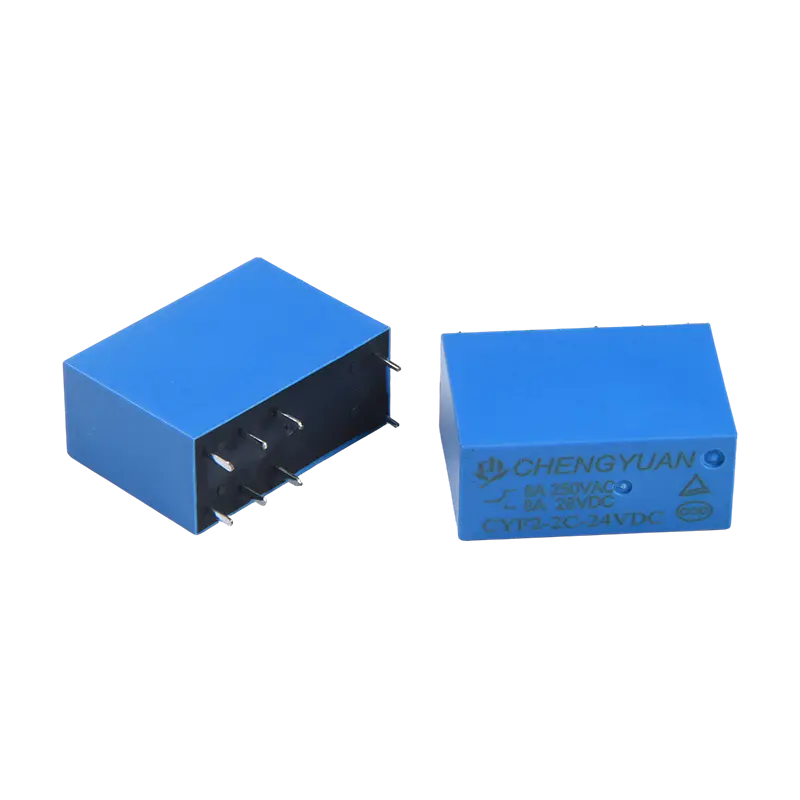

6: Kleur behuizing: T - Transparant, H-zwart, L-blauw
7: Spoelkracht: D-0,72W L-0,54W
8: Beschermende constructie: S-Flux-bestendig,
SH-verzegeld wasbaar
9: Speciale parameter: nul-standaardtype
Letter of nummer-Speciale vereiste
Flux-proof relais kunnen niet worden gebruikt in het milieu met verontreinigende stoffen zoals H2S, SO2, NO2, stof, enz.
Waterreiniging of oppervlaktebehandeling wordt niet aanbevolen nadat de fluxbestendige relais op de printplaat zijn gemonteerd.
Disclaimer: de specificatie is alleen ter referentie. Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
We konden niet alle prestaties en alle parameters voor elke mogelijke toepassing evalueren. De gebruikers moeten dus in de juiste positie zijn om te kiezen
Geschikt product voor hun eigen toepassing. Voor afgedichte relais dient u na installatie en reiniging vóór gebruik het ventilatiegat in de behuizing te openen. Als er vragen zijn, neem dan contact op met Chengyuan voor technische diensten. Het is echter de verantwoordelijkheid van de gebruiker om te bepalen welk product moet worden gebruikt.
