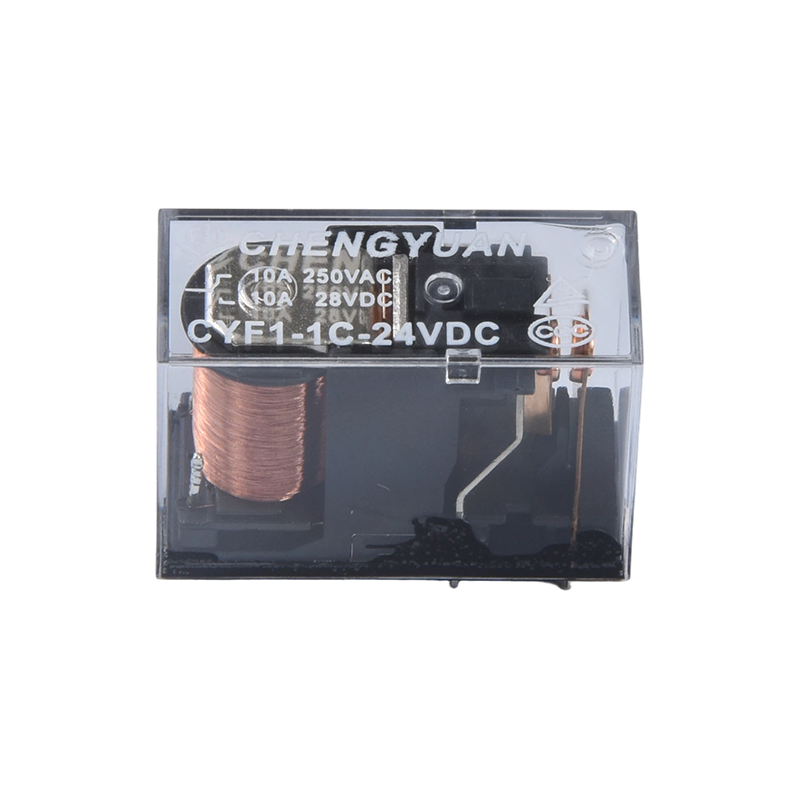

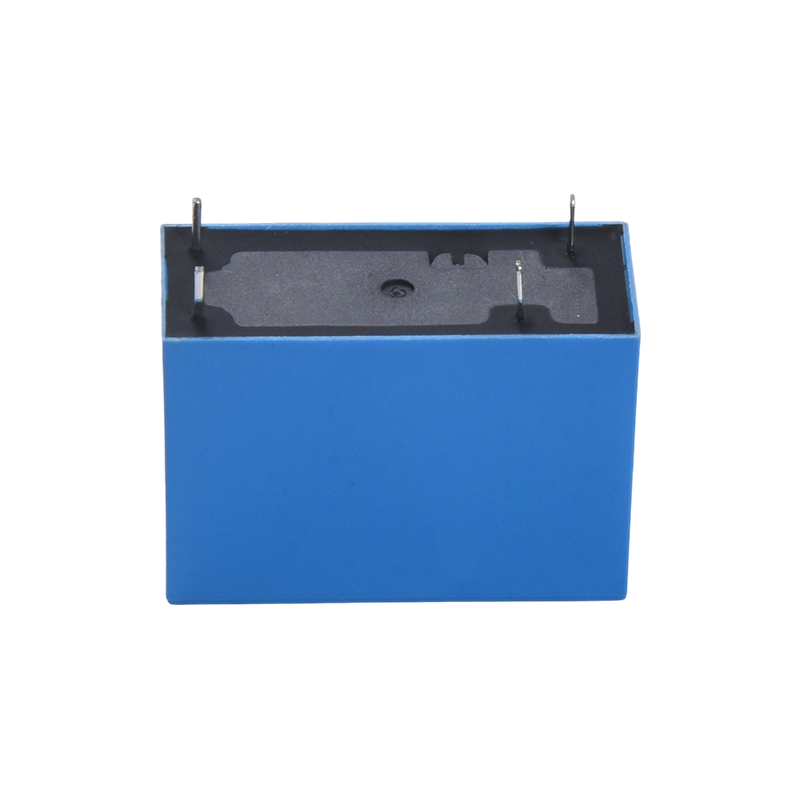

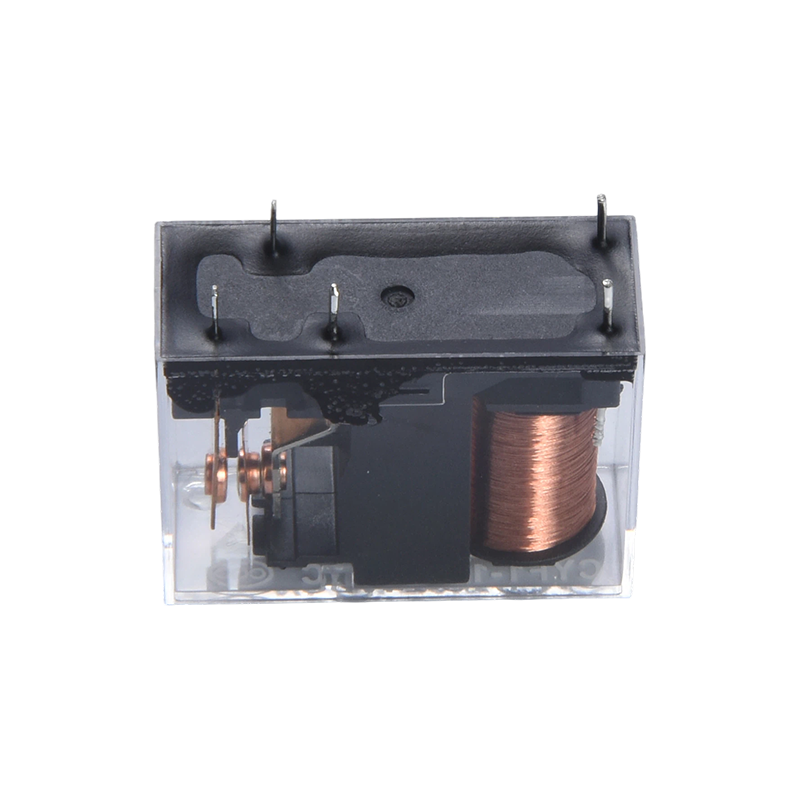

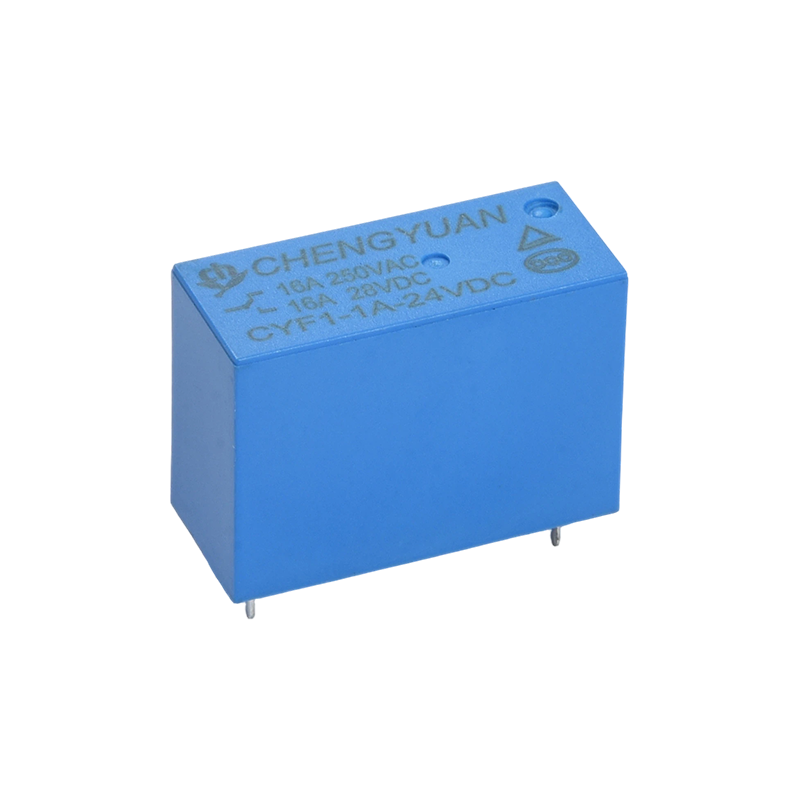

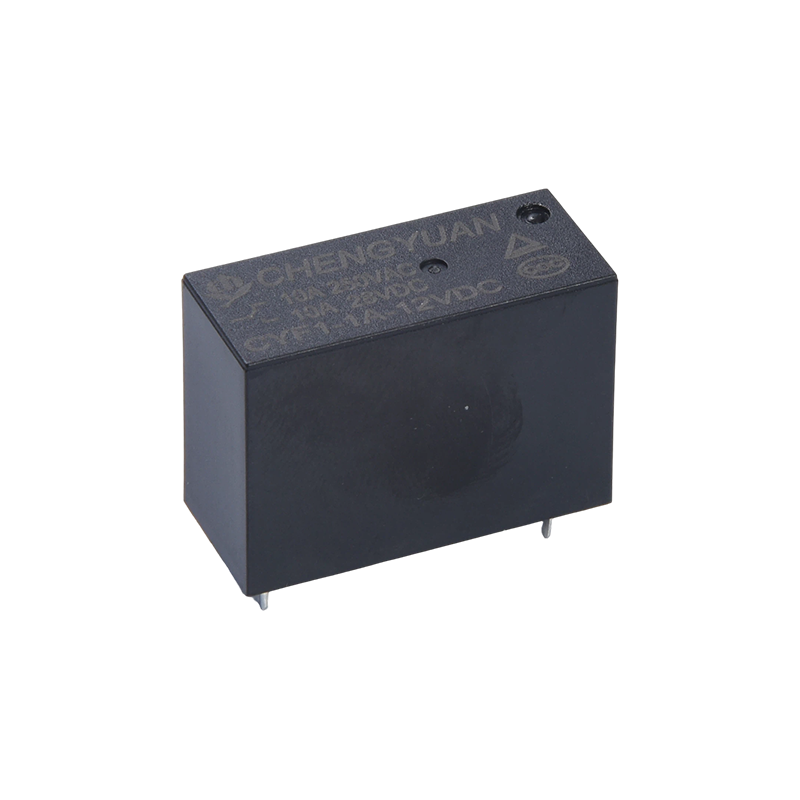

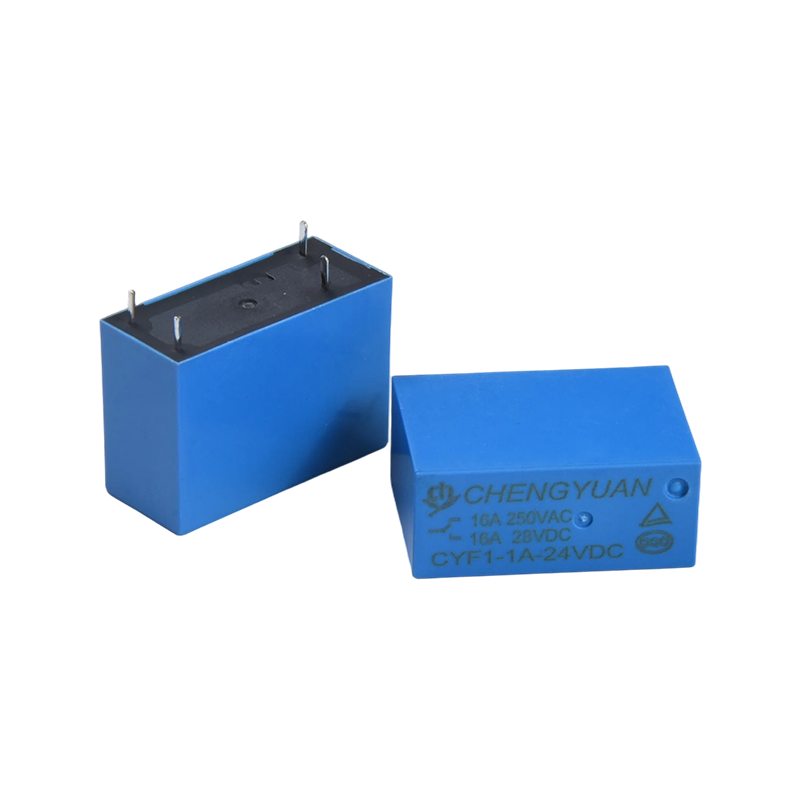

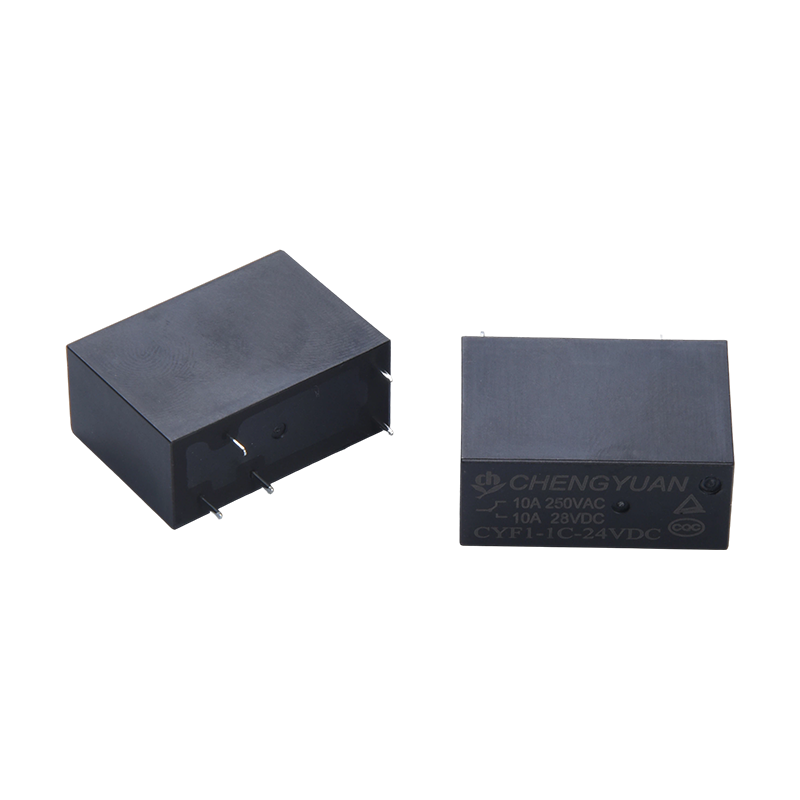

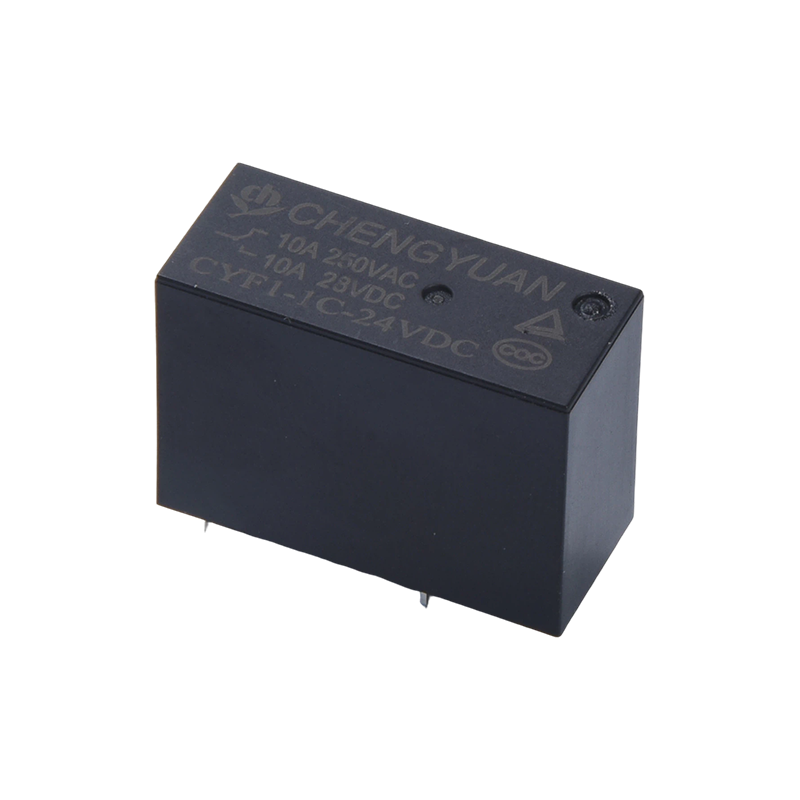

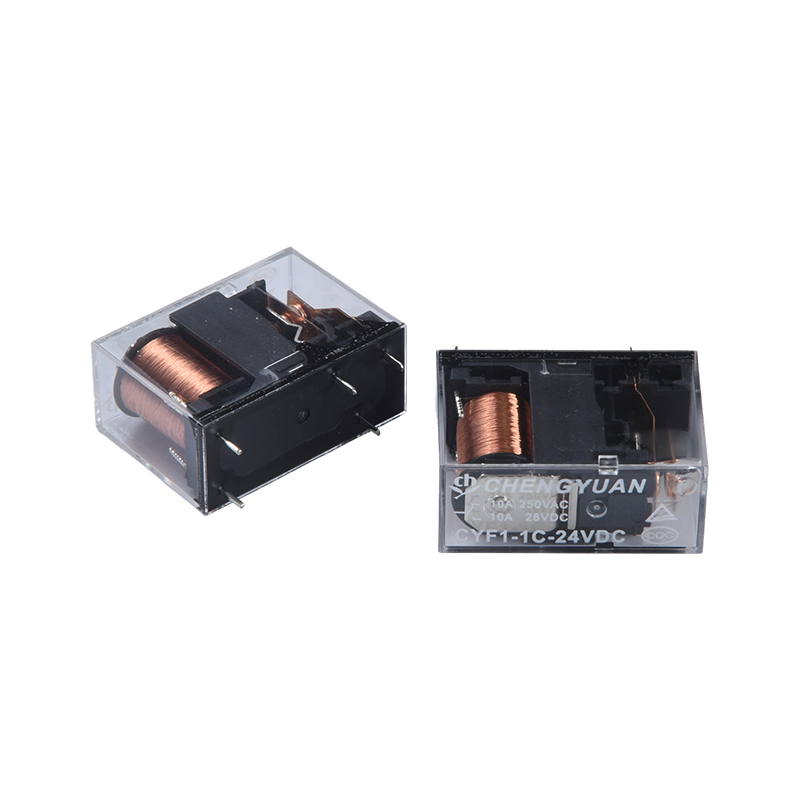

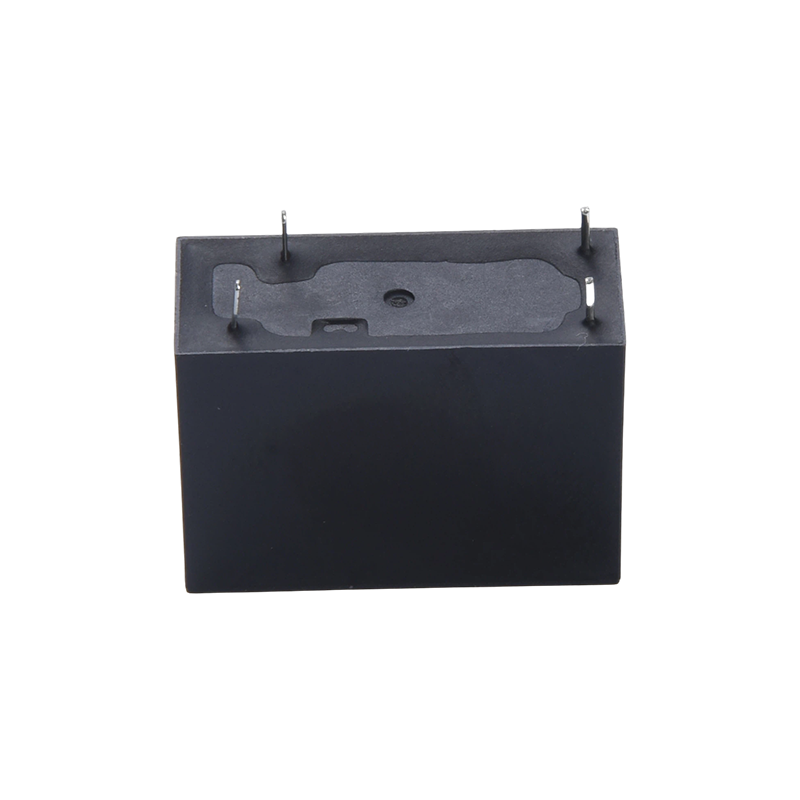

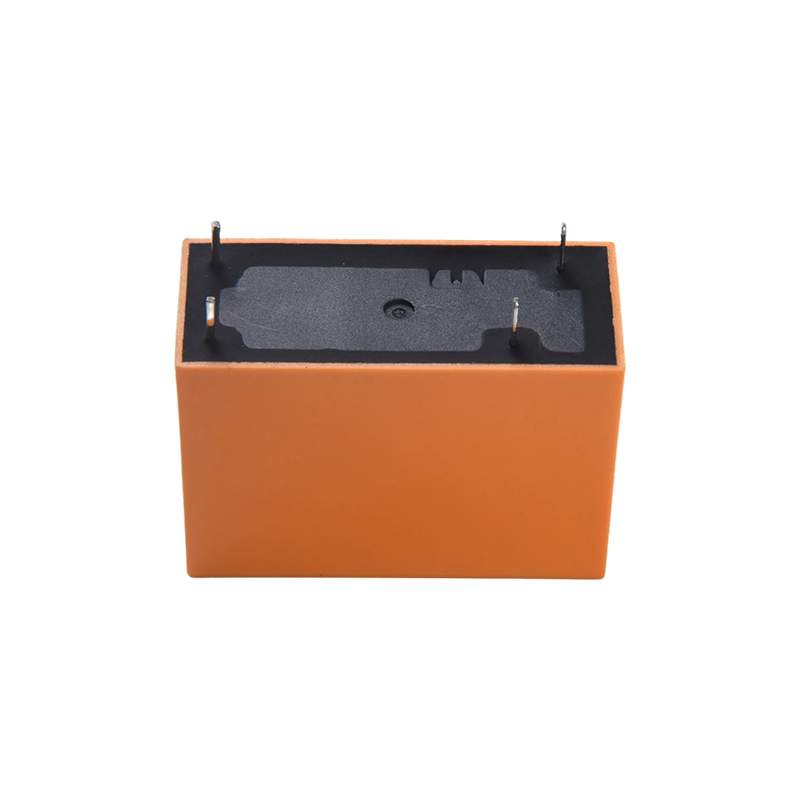

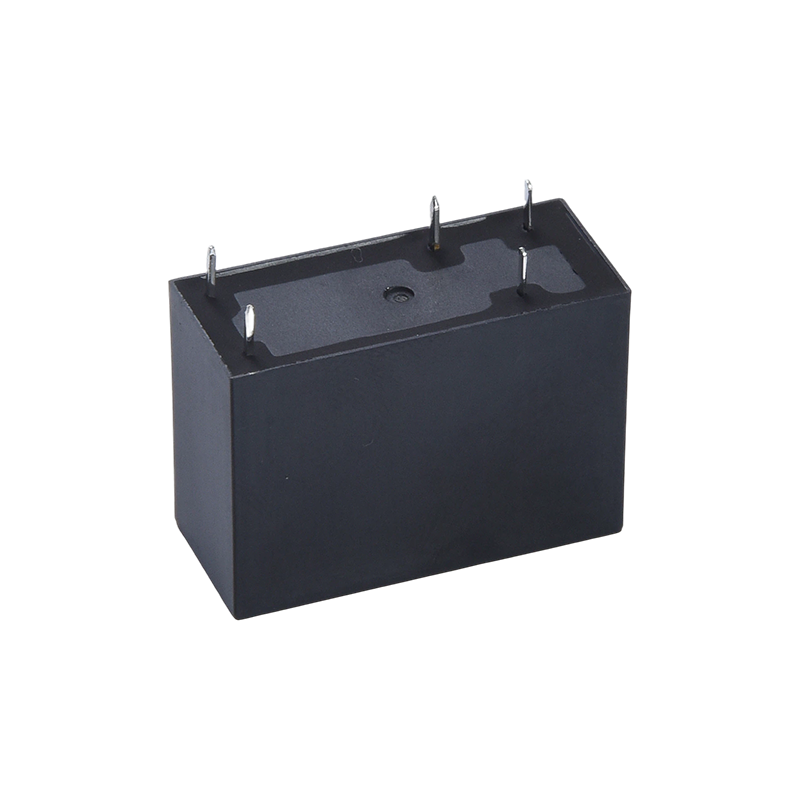

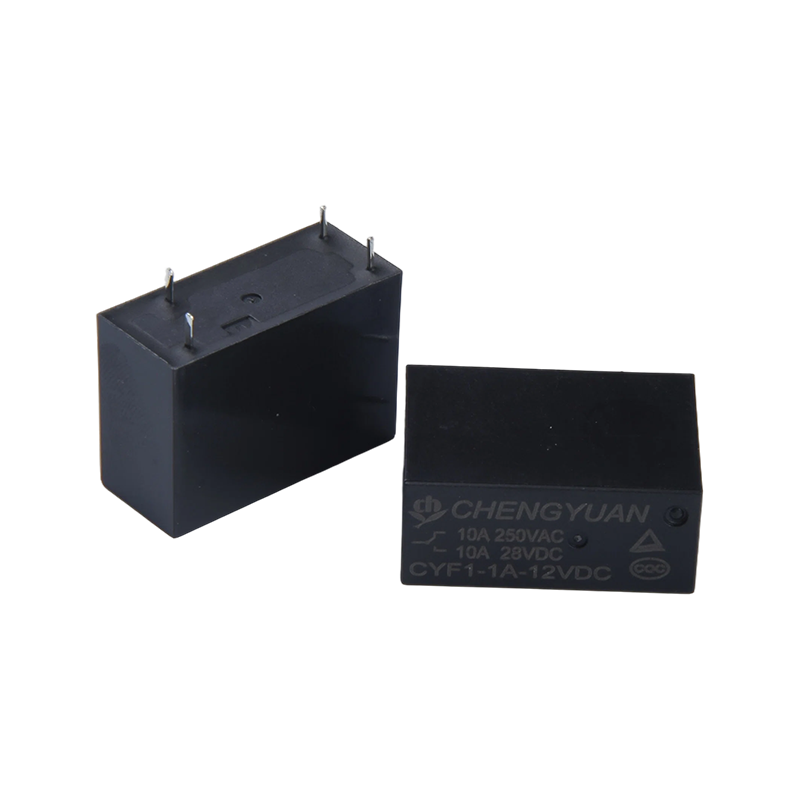

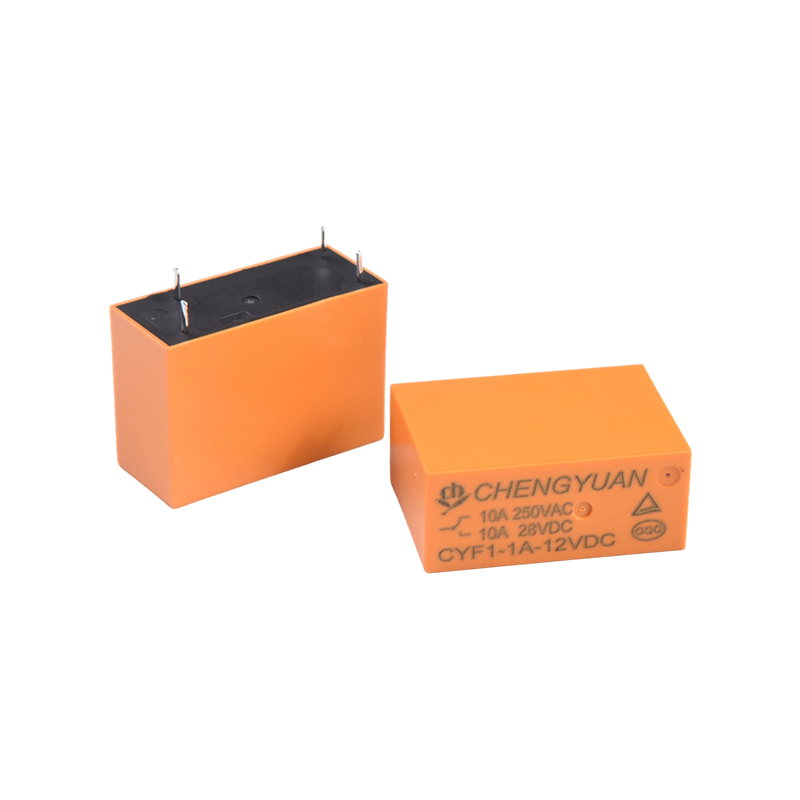

Kenmerken:
• Bestand tegen ultrahoge spanning: Bestand tegen maximaal 5000 volt, biedt uitstekende isolatieprestaties, vermindert het risico op circuitstoringen en verbetert de bedrijfsveiligheid van de apparatuur.
• Flexibele spoelspanning: Ondersteunt een breed spoelspanningsbereik van 3VDC-48VDC, wat direct overeenkomt met de verschillende spanningsspecificaties van het stuurcircuit, zonder dat er extra spanningsconversiecomponenten nodig zijn.
• Compact structureel ontwerp: klein formaat, geschikt voor PCB-montagescenario's met hoge dichtheid, waardoor interne apparatuurruimte wordt bespaard en de flexibiliteit van de circuitlay-out wordt verbeterd.
• Schakelcapaciteit voor hoge belastingen: Contactschakelcapaciteit tot 17 ampère, met nominale belastingen van 10A 250VAC/28VDC en 16A 250VAC/28VDC, geschikt voor circuitschakelbehoeften met gemiddeld tot hoog vermogen.
• Dubbele gezaghebbende certificering: Gecertificeerd door TUV en CQC, in overeenstemming met internationale en binnenlandse veiligheidsnormen, en tegemoetkomend aan de behoeften van eindproducttoepassingen in meerdere markten.
• Handige PCB-assemblage: maakt gebruik van een 5-pins structuur, waardoor het solderen en bevestigen op printplaten eenvoudig is, wat resulteert in een hoge assemblage-efficiëntie en compatibiliteit met geautomatiseerde productieprocessen.
• Stabiele schakelprestaties: maakt gebruik van een single-pole single-throw (SPST)-contactvorm, die duidelijke schakellogica en stabiele contactweerstand biedt, waardoor de betrouwbaarheid van het aan/uit-schakelen van het circuit wordt gegarandeerd.
Toepasselijke scenario's:
• Huishoudelijke apparaten: Aan/uit-bediening voor kleine apparaten met hoog vermogen (zoals elektrische kachels, inductiekookplaten) en automatische bediening van keukenapparatuur.
• Industriële besturing: signaalschakeling en vermogensregeling voor industriële automatiseringsapparatuur, kleine PLC-besturingsmodules en motorbesturingscircuits. • Slimme stroomapparatuur: slimme verdeelkasten, stroomverdeelmodules en hulpbesturingscircuits voor laadpalen, aangepast voor scenario's met hoge spanning en hoge belastingvraag.
• Beveiligingsapparatuur: voedingen voor beveiligingsmonitoring en circuitschakeling voor toegangscontrolesystemen, waarbij wordt vertrouwd op stabiele prestaties om de continue werking van de apparatuur te garanderen.
Contactgegevens
| Typ | CYF1 |
| Contactmateriaal | Zilverlegering |
| Contactweerstand | 100mΩ max. (bij 1A 16VDC) |
| Nominale belasting (ohmse belasting) | 10A 250VAC/12A 277VAC | 16A 250VAC/17A 277VAC |
| Max. schakelstroom | 12A | 17A |
| Max. schakelspanning | 277VAC |
| Max. schakelvermogen | 3324VA | 4709VAC |
| Min. schakelbelasting | 6V 1A |
| Kenmerken |
| Bedrijfstijd (bij nominale spoelspanning) | Maximaal 15 ms. (Geen diode) |
| Tijd vrijgeven | Maximaal 5 ms. ( Geen diode) |
| Isolatieweerstand | Min. 1000 MΩ (bij 500 VDC) |
| Diëlektrische sterkte | Tussen open contacten: 1000VAC, 50/60Hz gedurende 1min |
| Tussen spoel en contact: 5000VAC, 50/60Hz gedurende 1min |
| Trillingsbestendigheid | Destructief | 10-55 Hz, bij dubbele amplitude van 1,5 mm |
| Functioneel | 10-55 Hz, bij dubbele amplitude van 1,5 mm |
| Schokbestendigheid | Functioneel | 10G min |
| Destructief | 10G min |
| Uithoudingsvermogen | Mechanisch uithoudingsvermogen (10800 ops./u) | 10000000 operaties (bij kamertemperatuur) |
| Elektrisch uithoudingsvermogen (360ps/u) | 100.000 bewerkingen (bij kamertemperatuur) |
| Omgevingstemperatuur | -40℃ ~ 85℃ (geen condensatie) |
| Gewicht | Ongeveer. 14g |
Spoelgegevens (bij 20℃)
| Nominaal spanning (VDC) | Nominaal operationeel actueel ±10%(mA) | Spoelweerstand ±10%(Ω) | Nominaal operating kracht | (Max.) Bedrijfsspanning (Max.) | Laat spanning los (min.) | Max. toegestane spanning |
| 3 | 240 | 12.5 | Ongeveer 0,72 W | 75% van het nominale bedrag spanning | 5% van nominaal spanning | 130% van de nominale spanning |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Ongeveer 0,54 W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
De hierboven weergegeven gegevens zijn initiële waarden. Breng de maximaal toegestane spanning niet langer dan 10 minuten aan op de spoel om oververhitting van de spoel te voorkomen.

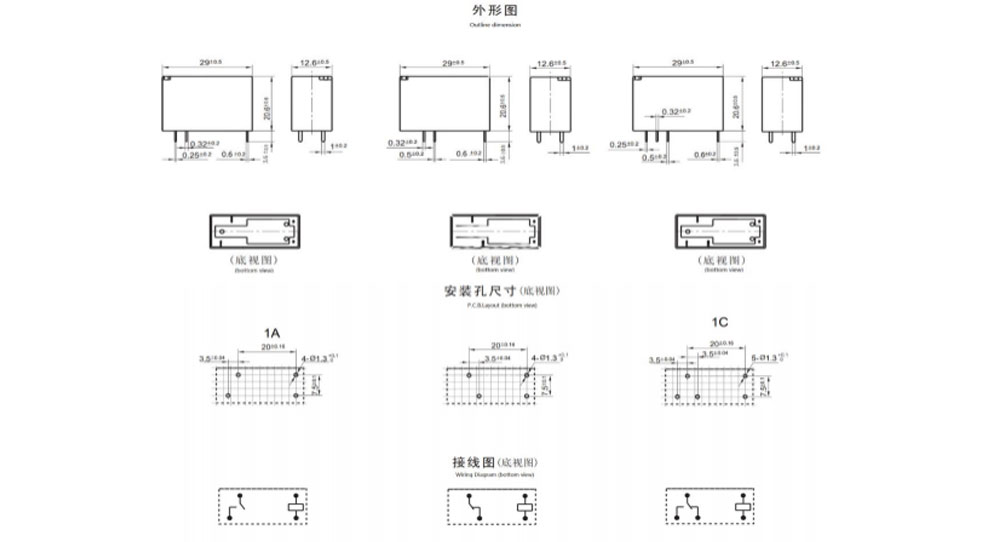

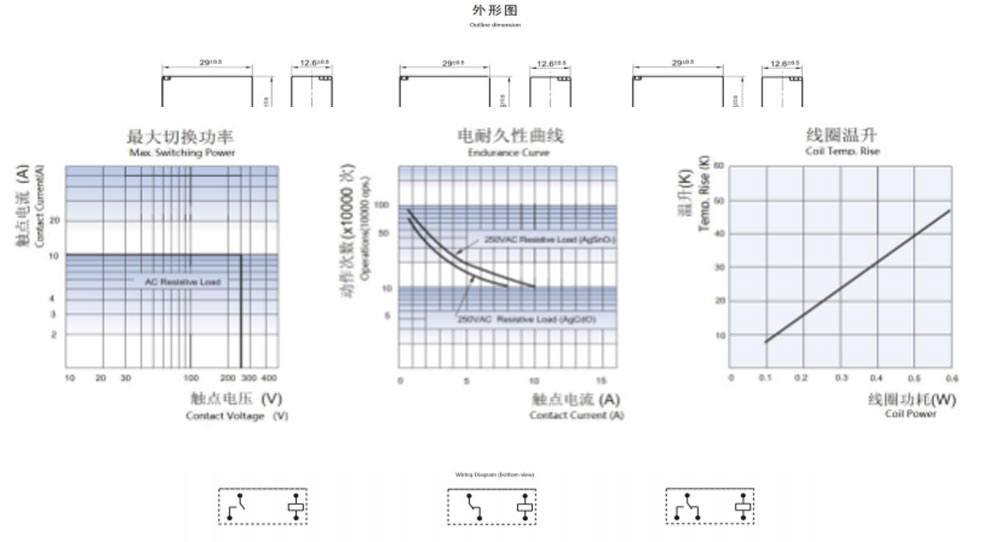

Afmetingen, bedradingsschema, PCB-indeling (eenheid: mm)
Karakteristieke rondingen
Bestelinformatie
CYF1 H - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8 9
1: Type: CYF1
2: Met H: belasting met hoog contact, 16A Zonder H: standaardbelasting, 10A
3: Aantal polen: 1-1pool
4: Contactregeling: C Van C ; H Van A ; B Van B
5: Nominale spanning: 3,5,6,9, 12, 18,24,48 VDC
6: Kleur behuizing: T -Transparant, H-Zwart, L-Blauw
7: Spoelkracht: D-0,72W L-0,54W
8: Beschermende constructie: S-Flux-bestendig,
SH-verzegeld type wasbaar
9: Speciale parameter: Nihil-standaardtype
Letter of nummer-Speciaal vereiste
Fluxbestendige relais kunnen niet worden gebruikt in omgevingen met verontreinigende stoffen zoals H2S, SO2, NO2, stof, enz.
Waterreiniging of oppervlaktebehandeling wordt niet aanbevolen nadat de fluxbestendige relais op de printplaat zijn gemonteerd.
Disclaimer: de specificatie is alleen ter referentie. Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
We konden niet alle prestaties en alle parameters voor elke mogelijke toepassing evalueren. De gebruikers moeten dus in de juiste positie zijn om te kiezen
Geschikt product voor hun eigen toepassing. Bij afgedichte relais dient u na installatie en reiniging vóór gebruik het ventilatiegat in de behuizing te openen. Als u vragen heeft, neem dan contact op met Chengyuan voor technische diensten. Het is echter de verantwoordelijkheid van de gebruiker om te bepalen welk product gebruikt moet worden.
