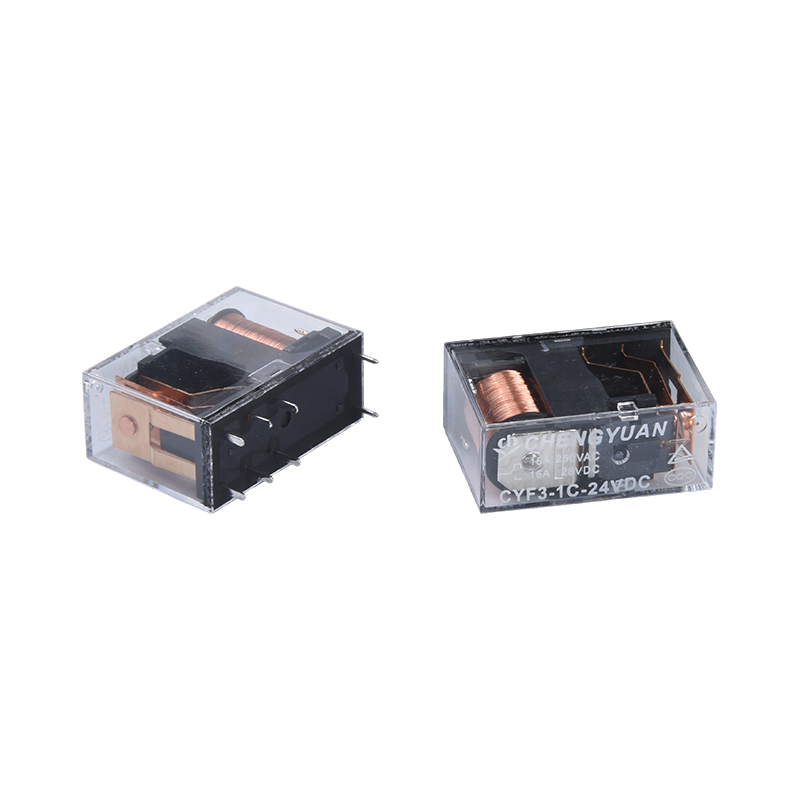

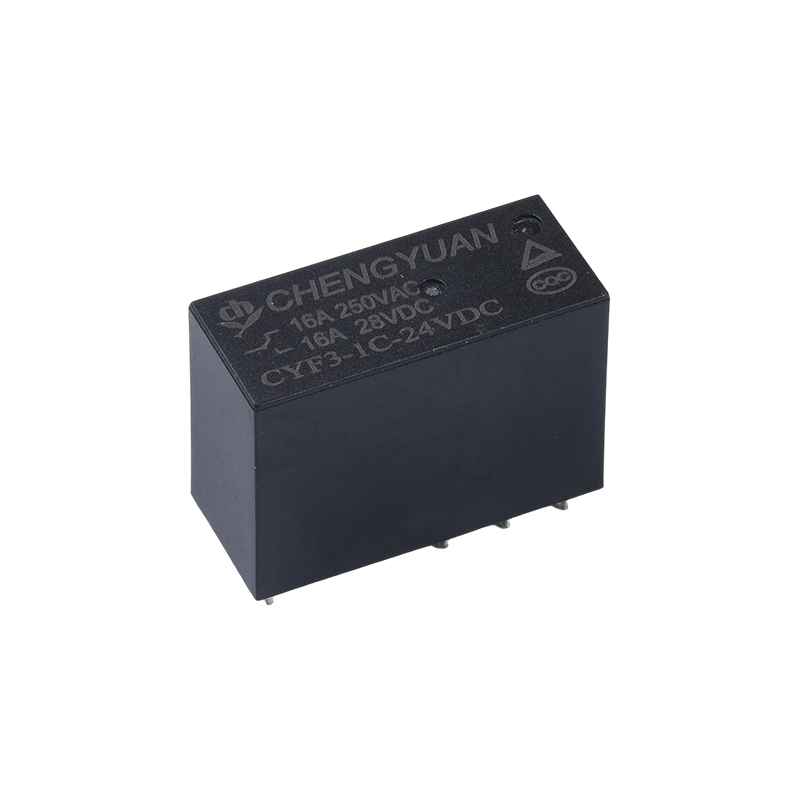

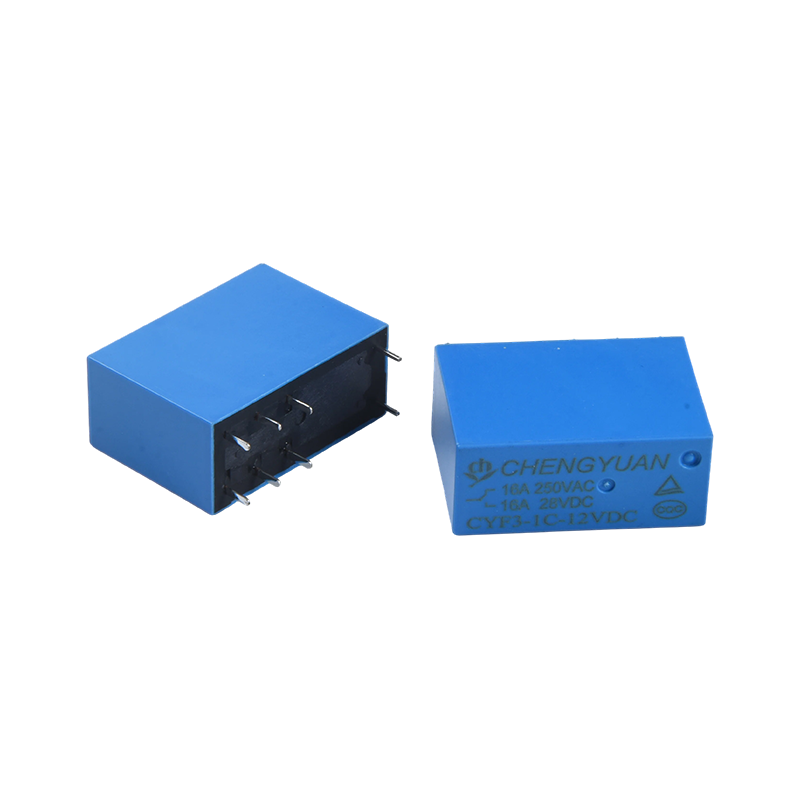

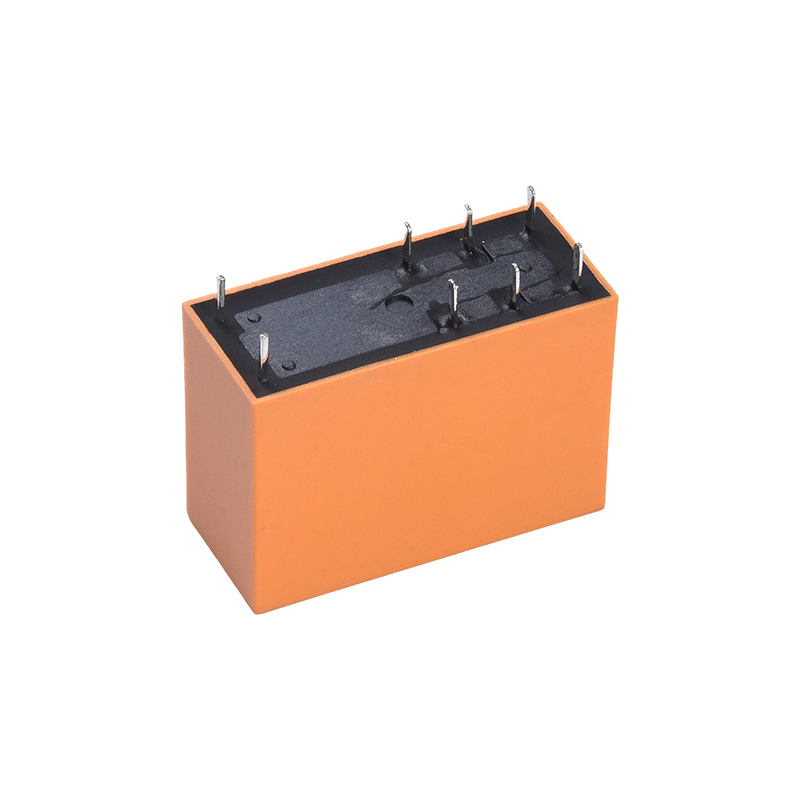

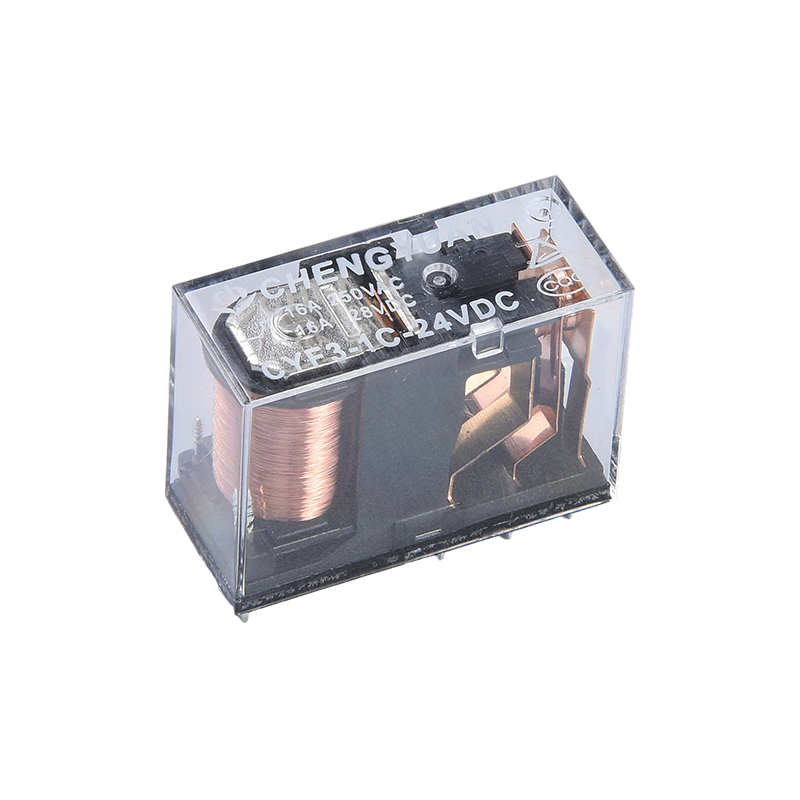

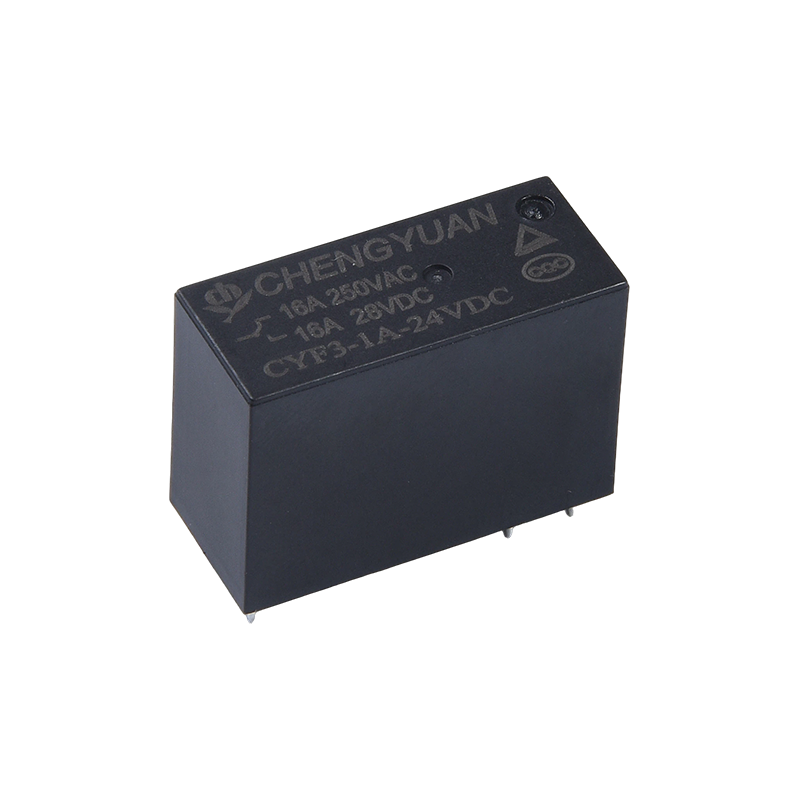

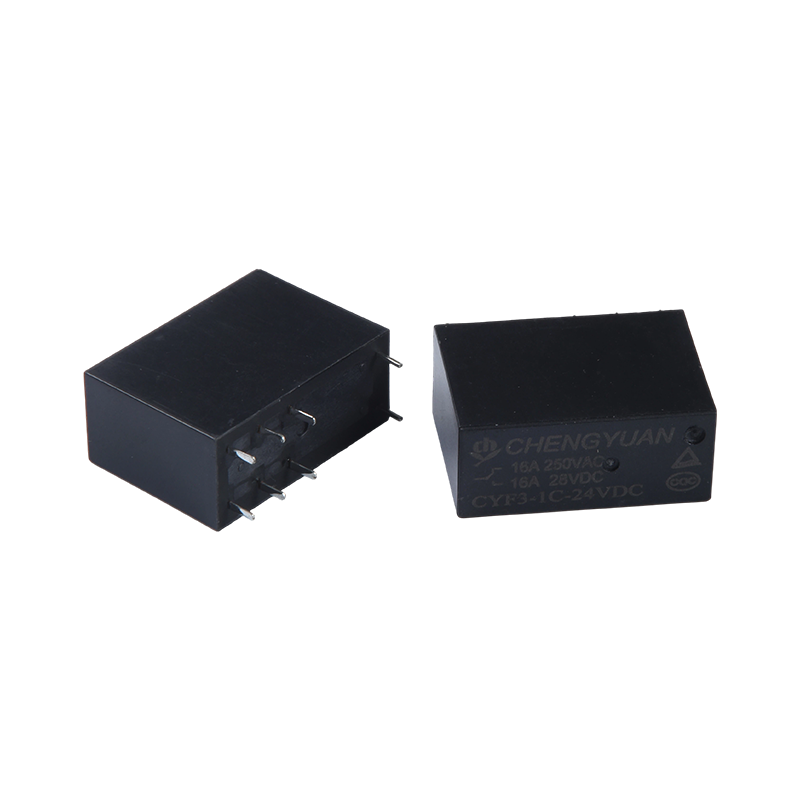

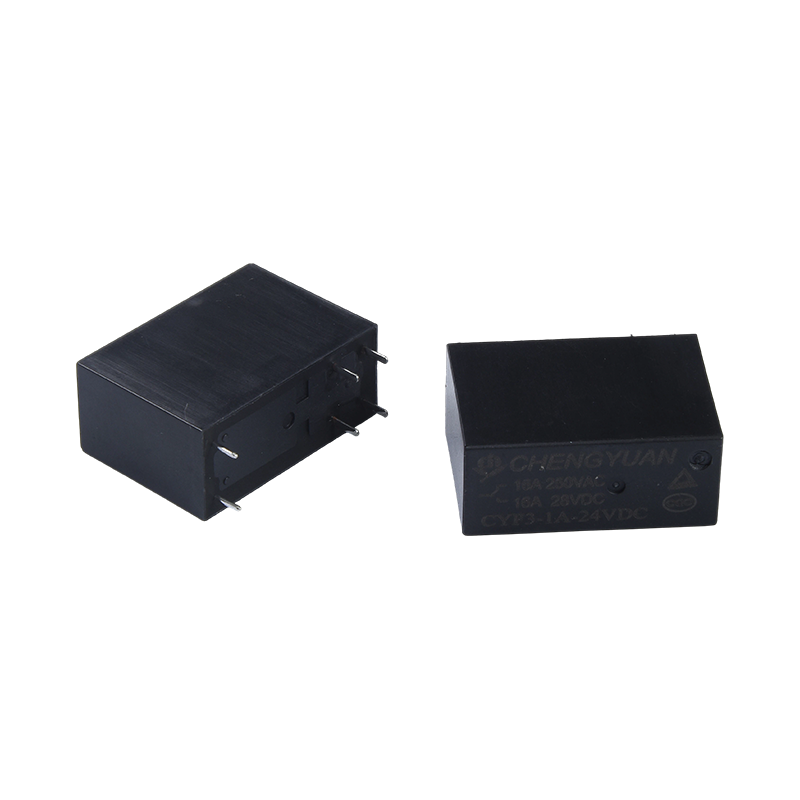

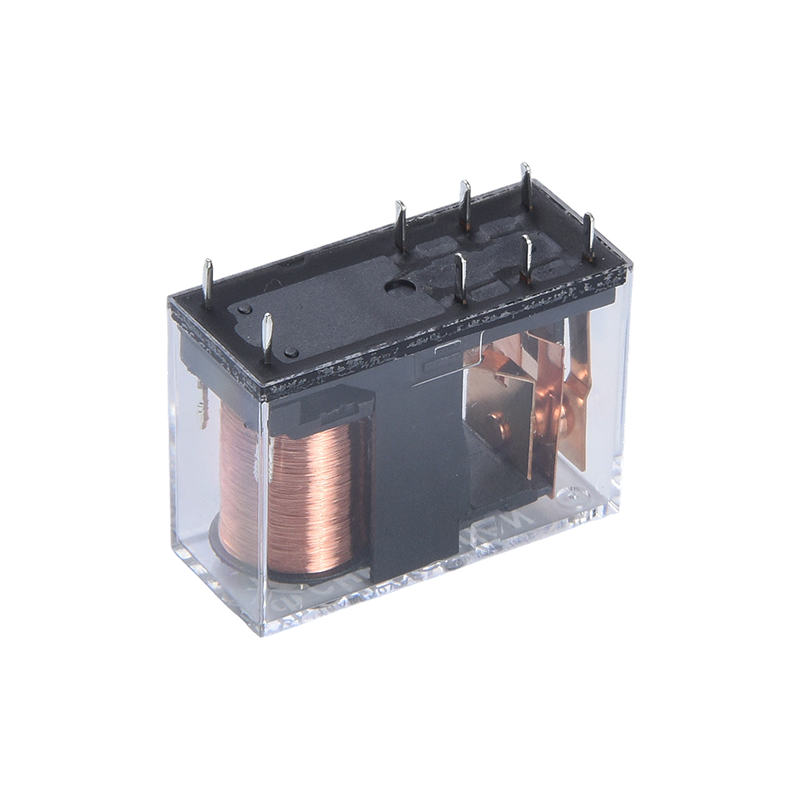

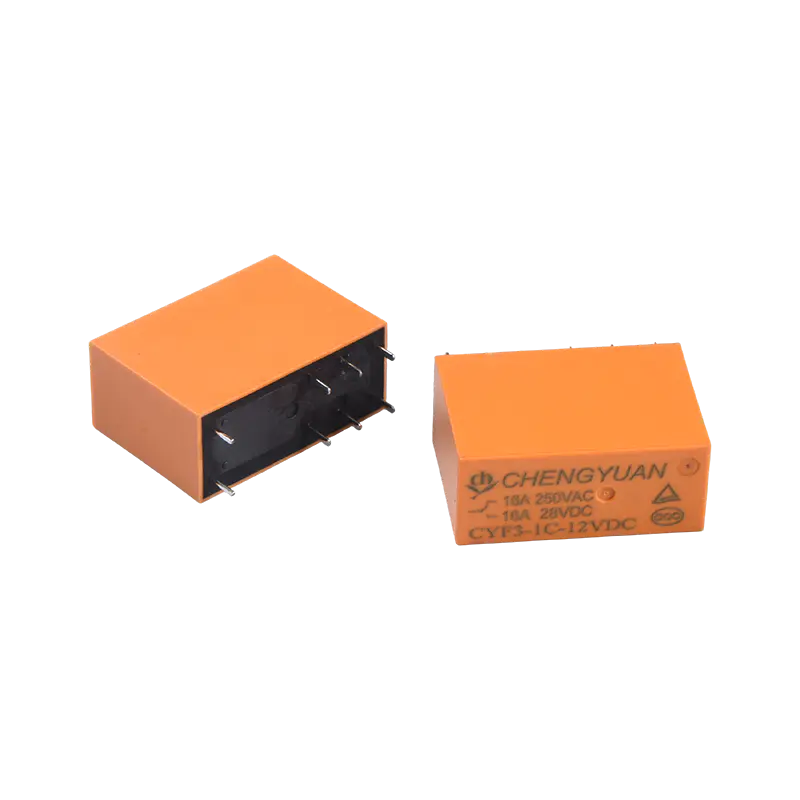

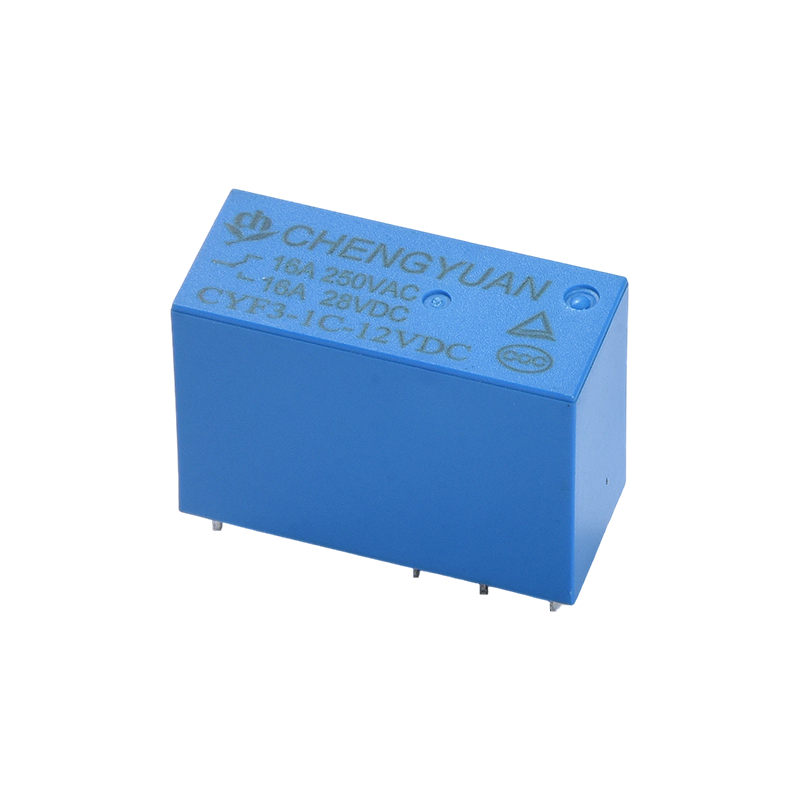

Productdetails:
Hoge belasting en diëlektrische sterkte: contactschakelvermogen tot 17 ampère, diëlektrische sterkte van 5000 volt tussen spoel en contacten, geschikt voor circuitomgevingen met hoge belasting en hoge isolatie.
Compact ontwerp: klein formaat, geschikt voor PCB-montage met hoge dichtheid, waardoor interne ruimte in apparatuur wordt bespaard.
Breed scala aan toepassingen: geschikt voor communicatieapparatuur, beveiligingssystemen, kantoorapparatuur en huishoudelijke apparaten zoals airconditioners en magnetrons. Wordt ook gebruikt in industriële automatisering, UPS-voedingen, elektrische systemen voor werktuigmachines en audiobesturing.
Betrouwbare contactconfiguratie: Biedt meerdere contactbelastingsopties, waaronder 2 sets van 5A/8A en 1 set van 10A, 12A en 16A configuraties, die voldoen aan de behoeften van verschillende automatische besturingscircuits.
Toepasselijke omgeving:
Elektrische omgeving: Geschikt voor micropower-regelcircuits met frequente schakeling van stuurspanning en belastingsstroom.
Fysieke omgeving: Kan worden geïnstalleerd in PCB-lay-outs met beperkte ruimte en hoge dichtheid, die vaak worden aangetroffen in verschillende elektrische besturingskaarten.
Bedrijfsomstandigheden: Geschikt voor de meeste elektrische en industriële apparatuur binnenshuis, vaak aangetroffen op goed geventileerde locaties zonder ernstige trillingen.
Compatibele systemen: Kan worden geïntegreerd in automatische besturings-, energiebeheer- en beveiligingsalarmsystemen om betrouwbare circuitisolatie en schakelcontrole te bereiken.
Contactgegevens
| Typ | CYF3 |
| Contactmateriaal | Zilverlegering |
| Contactweerstand | 100mΩ max. (bij 1A 16VDC) |
| Nominale belasting (ohmse belasting) | 16A250VAC/17A 277VAC |
| Max. schakelstroom | 16A |
| Max. schakelspanning | 277VAC |
| Max. schakelvermogen | 4709VA |
| Min. schakelbelasting | 6V 1A |
| Kenmerken |
| Bedrijfstijd (bij nominale spoelspanning) | Maximaal 15 ms. (Geen diode) |
| Tijd vrijgeven | Maximaal 5 ms. (Geen diode) |
| Isolatieweerstand | Min. 1000 MΩ (bij 500 VDC) |
| Diëlektrische sterkte | Tussen open contacten: 1000VAC, 50/60Hz gedurende 1min |
| Tussen spoel en contact: 5000VAC, 50/60Hz gedurende 1min |
| Trillingsbestendigheid | Destructief | 10-55 Hz, bij dubbele amplitude van 1,5 mm |
| Functioneel | 10-55 Hz, bij dubbele amplitude van 1,5 mm |
| Schokbestendigheid | Functioneel | 10G min |
| Destructief | 10G min |
| Uithoudingsvermogen | Mechanisch uithoudingsvermogen (10800 ops./u) | 10000000 operaties (bij kamertemperatuur) |
| Elektrisch uithoudingsvermogen (360ps/u) | 100.000 bewerkingen (bij kamertemperatuur) |
| Omgevingstemperatuur | -40℃~ 85℃ (geen condensatie) |
| Gewicht | Ongeveer. 14g |
| Spoelgegevens (bij 20℃) |
| Nominaal spanning (VDC) | Nominaal operationeel actueel ±10%(mA) | Spoelweerstand ±10%(Ω) | Nominaal operating kracht | Bedrijfsspanning (Max.) | Laat spanning los (min.) | Max. toegestane spanning |
| 3 | 240 | 12.5 | Ongeveer 0,72 W | 75% van het nominale bedrag spanning | 5% van nominaal spanning | 130% van de nominale spanning |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Ongeveer 0,54 W |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
De hierboven getoonde gegevens zijn initiële waarden. Breng de maximaal toegestane spanning niet langer dan 10 minuten aan op de spoel om oververhitting van de spoel te voorkomen.

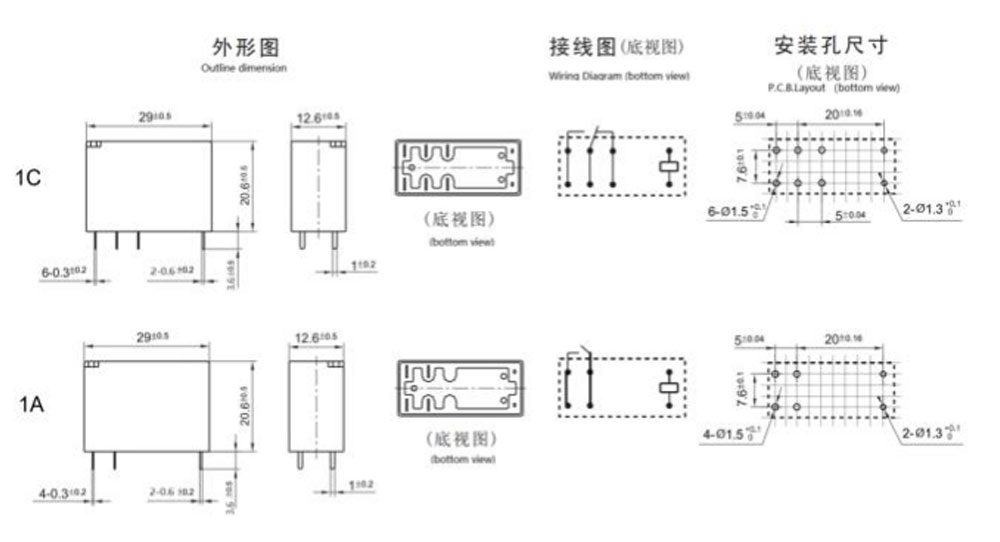

Afmetingen, bedradingsschema, PCB-indeling (eenheid: mm)

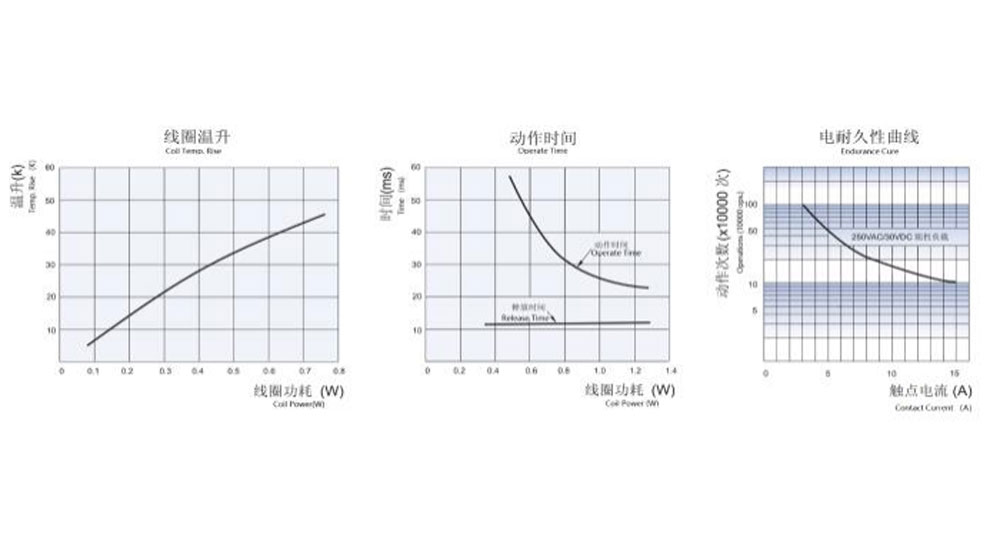

Karakteristieke rondingen
Bestelinformatie
CYF3 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Type: CYF3
2: Aantal polen: 1-1 pool
3: Contactregeling: C Van C ; H Van A; B Van B
4: Nominale spanning: 3,5,6,9,12,18,24,48VDC
5: Kleur behuizing: T - Transparant, H-zwart, L-blauw
6: Spoelkracht: D-0,72W L-0,54W
7: Beschermende constructie: S-Flux-bestendig,
SH-verzegeld type wasbaar
8: Speciale parameter: Nihil-standaardtype
Letter of nummer-Speciaal vereiste
Fluxbestendige relais kunnen niet worden gebruikt in omgevingen met verontreinigende stoffen zoals H2S, SO2, NO2, stof, enz.
Waterreiniging of oppervlaktebehandeling wordt niet aanbevolen nadat de fluxbestendige relais op de printplaat zijn gemonteerd.
Disclaimer: de specificatie is alleen ter referentie. Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
We konden niet alle prestaties en alle parameters voor elke mogelijke toepassing evalueren. De gebruikers moeten dus in de juiste positie zijn om te kiezen
Geschikt product voor hun eigen toepassing. Bij afgedichte relais dient u na installatie en reiniging vóór gebruik het ventilatiegat in de behuizing te openen. Als u vragen heeft, neem dan contact op met Chengyuan voor technische diensten. Het is echter de verantwoordelijkheid van de gebruiker om te bepalen welk product gebruikt moet worden.
