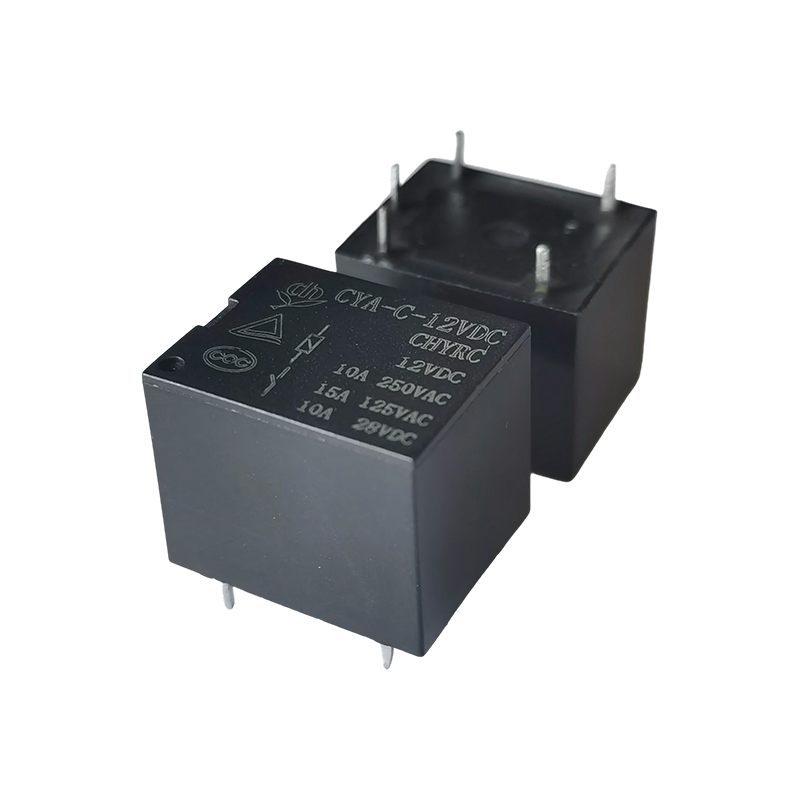

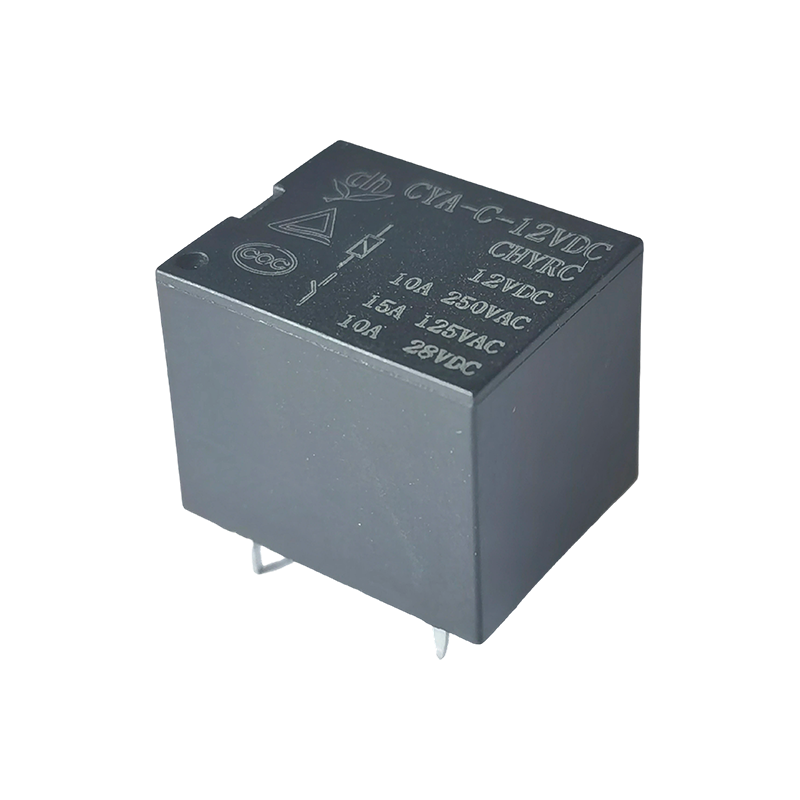

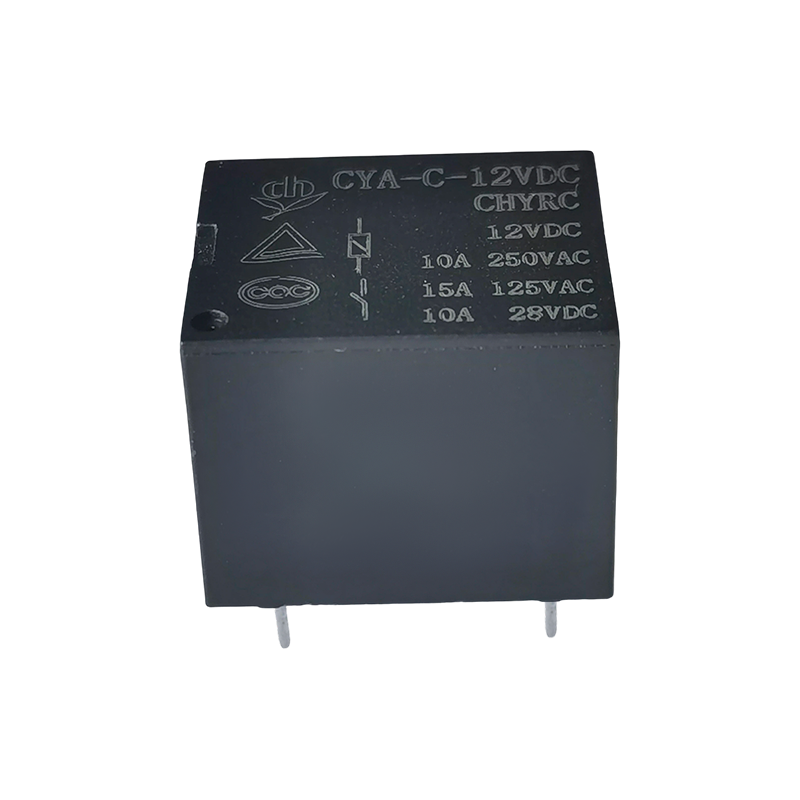

Kenmerken:
• Brede belastingcompatibiliteit: Compatibel met 15A 125VAC, 12A 250VAC AC-belastingen en 10A 28VDC DC-belastingen, waarmee de meeste schakelbehoeften van circuits met een laag tot gemiddeld vermogen worden gedekt.
• Flexibele spoelspanning: Ondersteunt 3VDC-48VDC spoelspanning, waardoor deze direct overeenkomt met verschillende spanningsspecificaties van het stuurcircuit, zonder dat er extra spanningsconversiemodules nodig zijn.
• Ontwerp met laag stroomverbruik: het stroomverbruik van de spoel bedraagt slechts 0,36 W, waardoor het totale stroomverbruik van de apparatuur wordt verminderd en deze geschikt is voor apparaten die op batterijen werken.
• Dubbele gezaghebbende certificering: geslaagd voor TUV- en CQC-certificering, in overeenstemming met internationale en binnenlandse veiligheidsnormen, en geschikt voor terminalproducten die op meerdere markten worden verkocht.
• Handige PCB-installatie: maakt gebruik van een 5-pins structuur voor eenvoudig solderen en monteren van printplaten; de compacte, suikerklontjeachtige vorm bespaart installatieruimte en is geschikt voor circuitontwerpen met hoge dichtheid.
• Duidelijke schakellogica: maakt gebruik van een SPST-contactformulier (single-pole single-throw), dat eenvoudige en duidelijke schakellogica biedt, het circuitontwerp vereenvoudigt en de kans op bedradingsfouten verkleint.
Toepassingsscenario's:
• Huishoudelijke apparaten: Aan/uit-bediening van kleine elektrische ovens, waterdispensers, afstandsbedieningsschakelaars, enz.
• Industriële besturing: kleine PLC-uitbreidingsmodules, schakelcircuits voor sensorsignalen, waardoor signaalisolatie en aan/uit-regeling van circuits mogelijk zijn.
• Smart home: slimme stopcontacten, lichtregelmodules enz., die op laagspanningsstuursignalen afstemmen voor veilig energiebeheer.
| Typ | CYA |
| Contactmateriaal | Zilverlegering |
| Contactweerstand | 100mΩ max. (bij 1A 16VDC) |
| Nominale belasting (ohmse belasting) | 10A250VAC |
| Max. schakelstroom | 15A |
| Max. schakelspanning | 250VAC |
| Max. schakelvermogen | 2500VA |
| Min. schakelbelasting | 6V 1A |
| Kenmerken |
| Bedrijfstijd (bij nominale spoelspanning) | Maximaal 8 ms. (Geen diode) |
| Tijd vrijgeven | Maximaal 5 ms. (Geen diode) |
| Isolatieweerstand | Min. 1000 MΩ (bij 500 VDC) |
| Diëlektrische sterkte | Tussen open contacten: 750VAC, 50/60Hz gedurende 1min |
| Tussen spoel en contact: 1500VAC, 50/60Hz gedurende 1min |
| Trillingsbestendigheid | Destructief | 10-55Hz, bij dubbele amplitude van 1,5 mm |
| Functioneel | 10-55Hz, bij dubbele amplitude van 1,5 mm |
| Schokbestendigheid | Functioneel | 10G min |
| Destructief | 10G min |
| Uithoudingsvermogen | Mechanisch uithoudingsvermogen (10800 ops./u) | 10.000.000 bewerkingen (bij kamertemperatuur) |
| Elektrisch uithoudingsvermogen (360 pag./u) | 100.000 ops.(bij kamertemperatuur) |
| Omgevingstemperatuur | -40℃~ 85℃ (geen condensatie) |
| Gewicht | Ongeveer. 8,5 g |
| Spoelgegevens (bij 20℃) |
| Nominaal spanning (VDC) | Nominaal operationeel actueel ±10%(mA) | Spoelweerstand ±10%(Ω) | Nominaal operating kracht | Bedrijfsspanning (Max.) | Laat spanning los (min.) | Max. toegestane spanning |
| 3 | 120 | 25 | Ongeveer 0,36 W | 75% van het nominale bedrag spanning | 5% van nominaal spanning | 130% van nominale spanning |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |

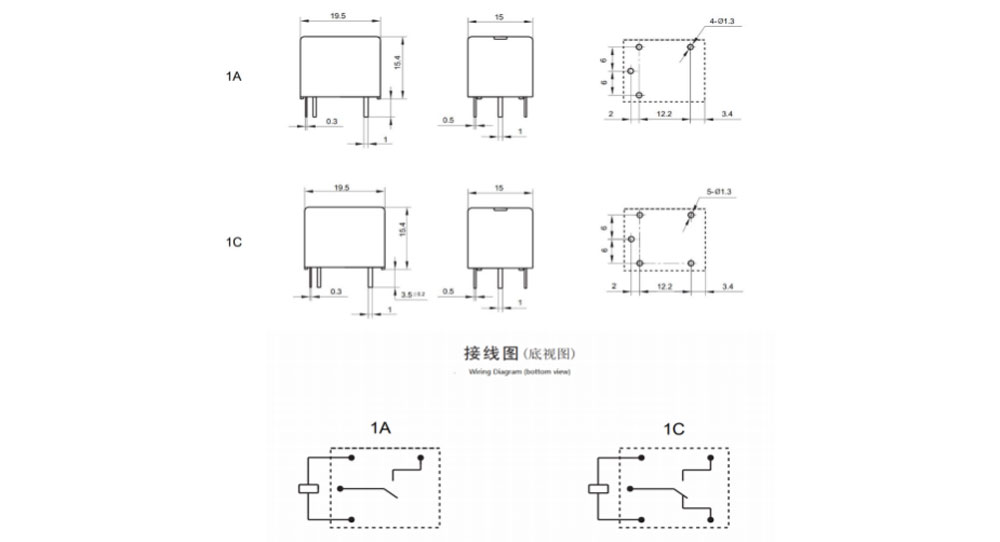

Afmetingen, bedradingsschema, PCB-indeling (eenheid: mm)

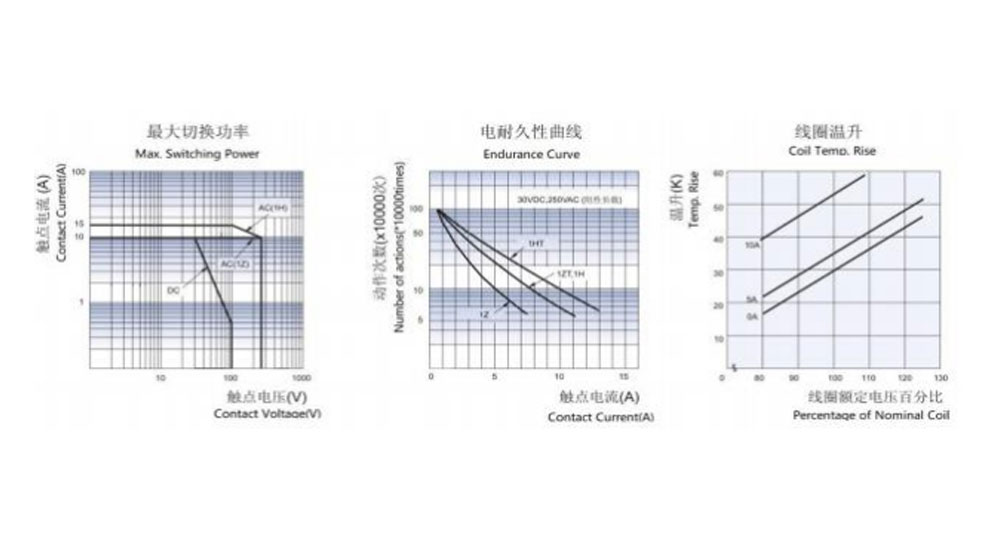

Karakteristieke rondingen
Bestelinformatie
CYA - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Type: CYA
2: Aantal Polen: 1-1Pole
3: Contactregeling: C Van C; H Van A; B Van B
4: Nominale spanning: 3, 5, 6, 9, 12, 18, 24, 48VDC
5: Behuizingskleur: W-wit, H-zwart, L-blauw
6: Spoelkracht: D-0,45W L-0,36W
7: Beschermende constructie: S-Flux-proof, SH-Sealed wasbaar
8: Speciale parameter: Nihil-standaardtype
Letter of nummer-Speciaal vereiste
(1) Fluxbestendige relais kunnen niet worden gebruikt in een omgeving met verontreinigende stoffen zoals H2S, SO2, NO2, stof, enz.
(2) Waterreiniging of oppervlaktebehandeling wordt niet aanbevolen nadat de fluxbestendige relais op de printplaat zijn gemonteerd.
(3) Een aangepast speciaal achtervoegsel is beschikbaar na evaluatie door CHENGYUAN.
Disclaimer: de specificatie is alleen ter referentie. Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. We konden niet alle prestaties en parameters voor elke mogelijke toepassing evalueren. De gebruikers moeten dus in de juiste positie zijn om te kiezen
Geschikt product voor hun eigen toepassing. Voor afgedichte relais, na installatie en reiniging. Open vóór gebruik de ventilatiekap in de hoes. Als u vragen heeft, neem dan contact op met chengyuan voor technische diensten. Het is echter de verantwoordelijkheid van de gebruiker om te bepalen welk product gebruikt moet worden.
