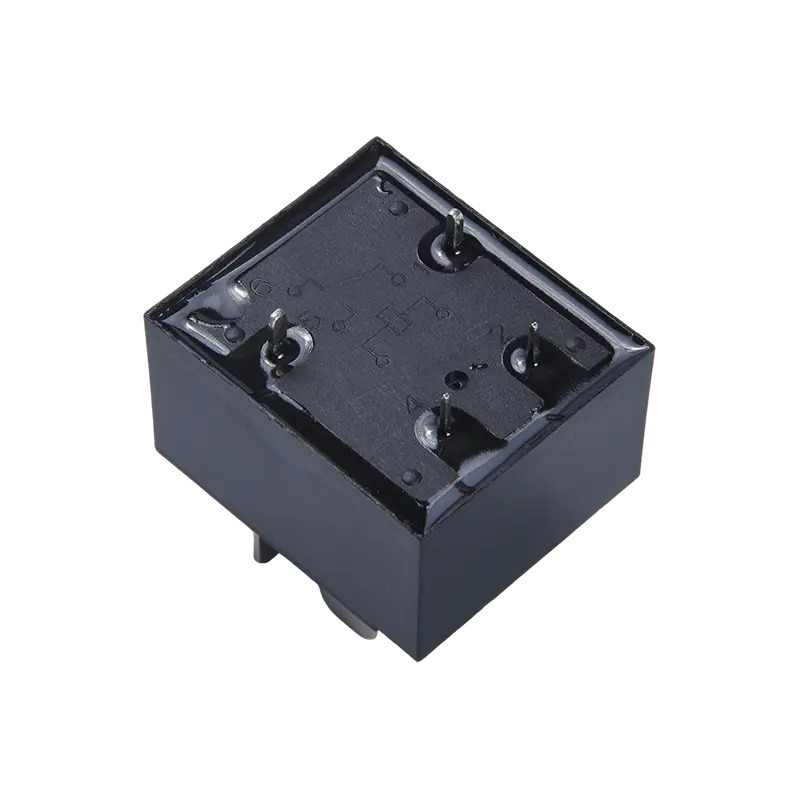

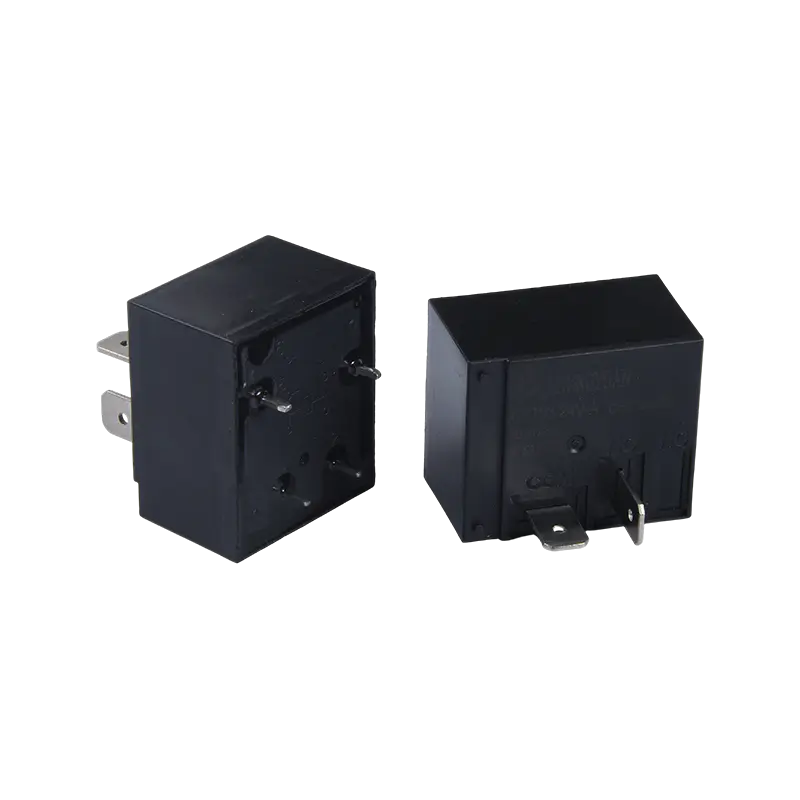

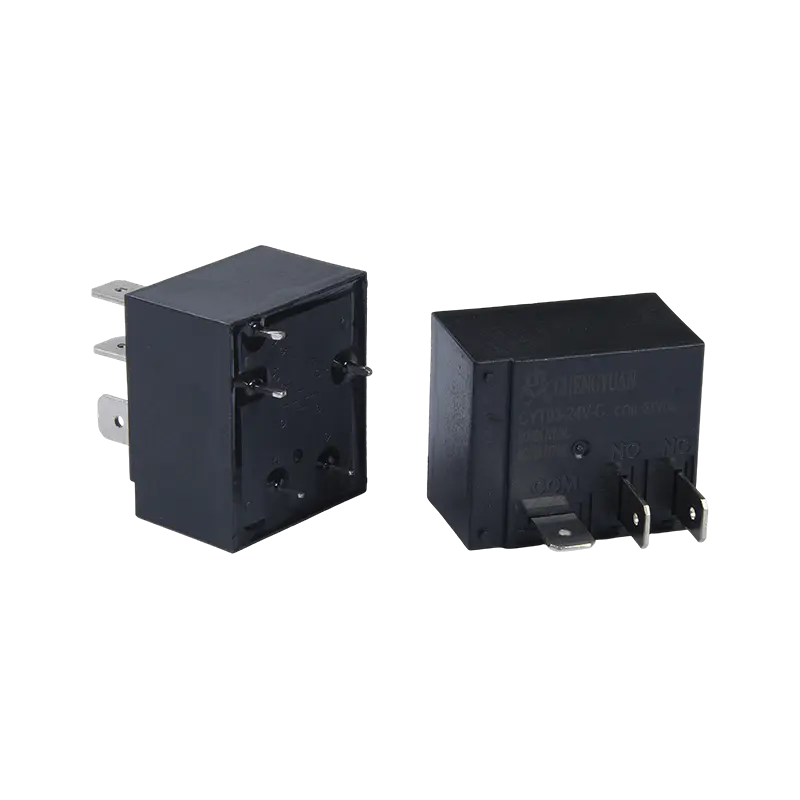

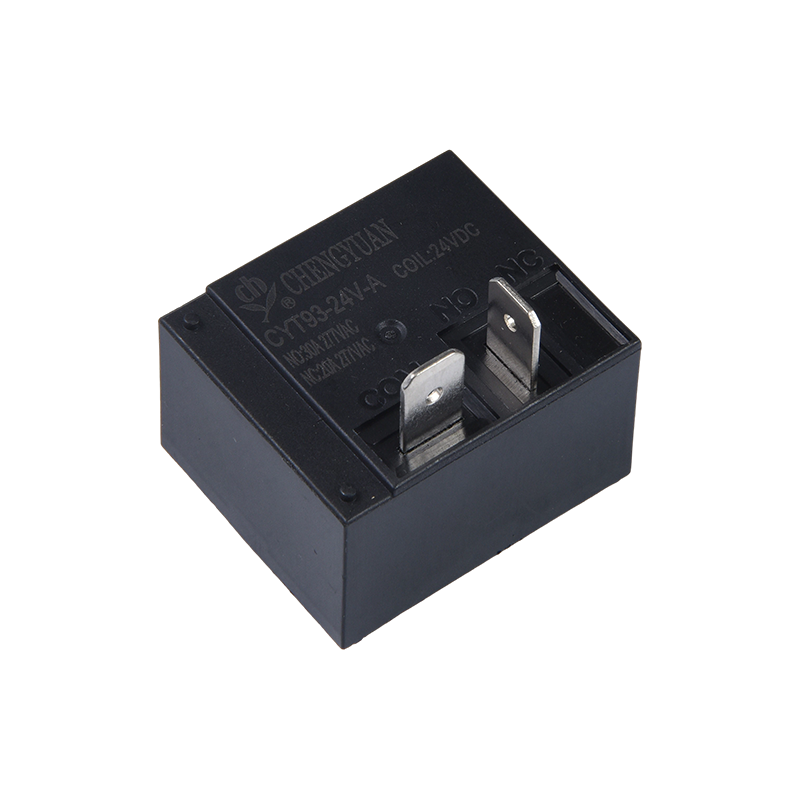

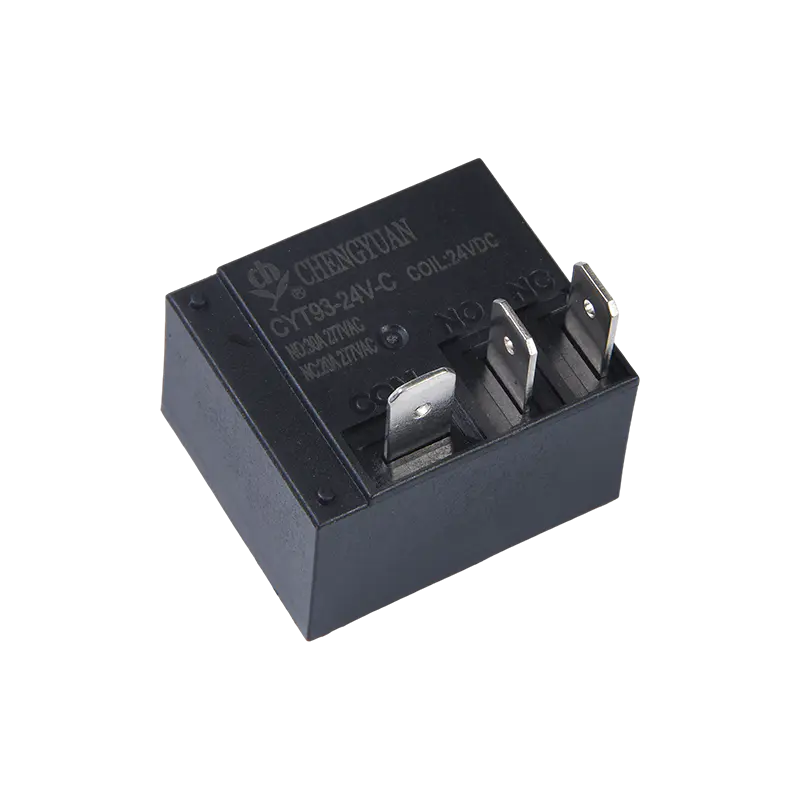

Producteigenschappen:
• Schakelvermogen met hoge belasting: Ondersteunt een maximale schakelbelasting van 30 ampère (sommige specificaties tot 40 A), geschikt voor de besturingsbehoeften van apparatuur met hoog vermogen.
• Compact ontwerp: klein formaat, geschikt voor installatie met hoge dichtheid in elektrische kasten of bedieningspanelen met beperkte ruimte.
• Laag stroomverbruik: Het stroomverbruik van de spoel bedraagt slechts 0,9 W, waardoor het energieverbruik van het systeem en de warmteontwikkeling effectief worden verminderd.
• Meerdere terminalopties: Er zijn koperen terminalproducten beschikbaar die een uitstekende geleiding en contactbetrouwbaarheid garanderen bij het verwerken van hoge stromen.
• Groot spanningsbereik: de spoelspanning bedraagt 3VDC tot 48VDC, compatibel met verschillende spanningsniveaus van het besturingssysteem.
Typische toepassingen:
• Auto-elektronica: gebruikt voor belastingregeling met hoog vermogen in auto's, zoals verwarmingen, ventilatormotoren en verlichtingssystemen.
• Verwarmings- en ventilatieapparatuur: Geschikt voor industriële en huishoudelijke HVAC-apparatuur, die verwarmingselementen of ventilatieventilatoren regelt.
• Huishoudelijke apparaten: gebruikt voor het bedienen van de aan/uit-schakelaar in huishoudelijke apparaten met een hoog vermogen, zoals elektrische ovens en magnetrons.
• Industriële besturing: gebruikt als actuator in automatiseringsapparatuur die hoge stroomschakelingen vereist.
| Contactgegevens |
| Typ | CYT93 |
| Contactmateriaal | Zilverlegering |
| Contactweerstand | 100 mΩ max. (bij 1A 6VDC) |
| Nominale belasting (ohmse belasting) | 20A/30A 250VAC |
| Max. schakelstroom | 20A/30A |
| Max. schakelspanning | 250VAC |
| Max. schakelvermogen | 5000VA/7500VA |
| Kenmerken |
| Bedrijfstijd (bij nominale spoelspanning) | Maximaal 15 ms. ( Geen diode) |
| Tijd vrijgeven | Maximaal 10 ms. ( Geen diode) |
| Isolatieweerstand | Min. 1000 MΩ (bij 500 VDC) |
| Diëlektrische sterkte | Tussen open contacten: 1500VAC, 50/60Hz gedurende 1min |
| Tussen spoel en contact: 2500VAC, 50/60Hz gedurende 1min |
| Trillingsbestendigheid | Destructief | 10-55Hz, bij dubbele amplitude van 1,5 mm |
| Functioneel | 10-55Hz, bij dubbele amplitude van 1,5 mm |
| Schokbestendigheid | Functioneel | 10G min. |
| Destructief | 100G min. |
| Uithoudingsvermogen | Mechanisch uithoudingsvermogen (10800 ops./u) | 10000000 operaties (bij kamertemperatuur) |
| | Elektrisch uithoudingsvermogen (360ps/u) | 100.000 bewerkingen (bij kamertemperatuur) |
| Omgevingstemperatuur | -40℃~ 85℃ (geen condensatie) |
| Gewicht | Ongeveer 28 g |
Spoelgegevens (bij 20℃)
| Nominaal spanning (VDC) | Nominaal operationeel actueel ±10%(mA) | Spoelweerstand ±10%(Ω) | Nominaal operating kracht | Bedrijfsspanning (Max.) | Laat spanning los (min.) | Max. toegestane spanning |
| 5 | 180 | 27 | Ongeveer 0,9 W | 75% van het nominale bedrag spanning | 5% van nominaal spanning | 130% van de nominale spanning |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
De hierboven weergegeven gegevens zijn initiële waarden. Stel de maximaal toegestane spanning op de spoel niet langer dan 10 minuten in om oververhitting van de spoel te voorkomen.

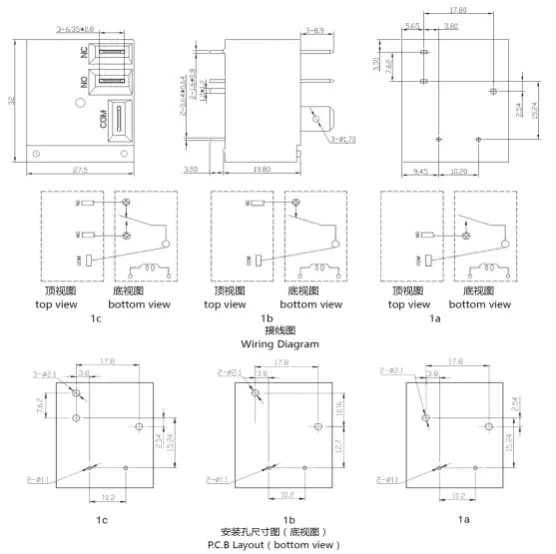

Afmetingen, bedradingsschema, PCB-indeling (eenheid: mm)

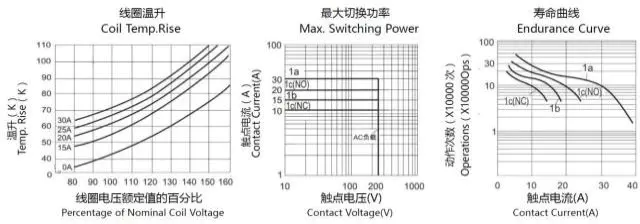

Karakteristieke rondingen
Bestelinformatie
CYT93 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Type: CYT93
2: Aantal polen: 1-1 pool
3: Contactregeling: : A Formulier A ; B-formulier B ; C-formulier C
4: Nominale spanning: 5,6,9,12,15,18,24,48VDC
5: Kleur behuizing: H-zwart
6: Spoelvermogen: D-0,9W
7: Beschermende constructie: S-Flux-bestendig,
SH-Verzegeld wasbaar
8: Speciale parameter: Nihil-standaardtype
Letter of nummer-Speciale vereiste
Fluxbestendige relais kunnen niet worden gebruikt in omgevingen met verontreinigende stoffen zoals H2S, SO2, NO2, stof, enz.
Waterreiniging of oppervlaktebehandeling wordt niet aanbevolen nadat de fluxbestendige relais op de printplaat zijn gemonteerd.
Disclaimer: de specificatie is alleen ter referentie. Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
We konden niet alle prestaties en alle parameters voor elke mogelijke toepassing evalueren. De gebruikers moeten dus in de juiste positie zijn om te kiezen
Geschikt product voor hun eigen toepassing. Bij afgedichte relais dient u na installatie en reiniging vóór gebruik het ventilatiegat in de behuizing te openen. Als u vragen heeft, neem dan contact op met Chengyuan voor technische diensten. Het is echter de verantwoordelijkheid van de gebruiker om te bepalen welk product gebruikt moet worden.
