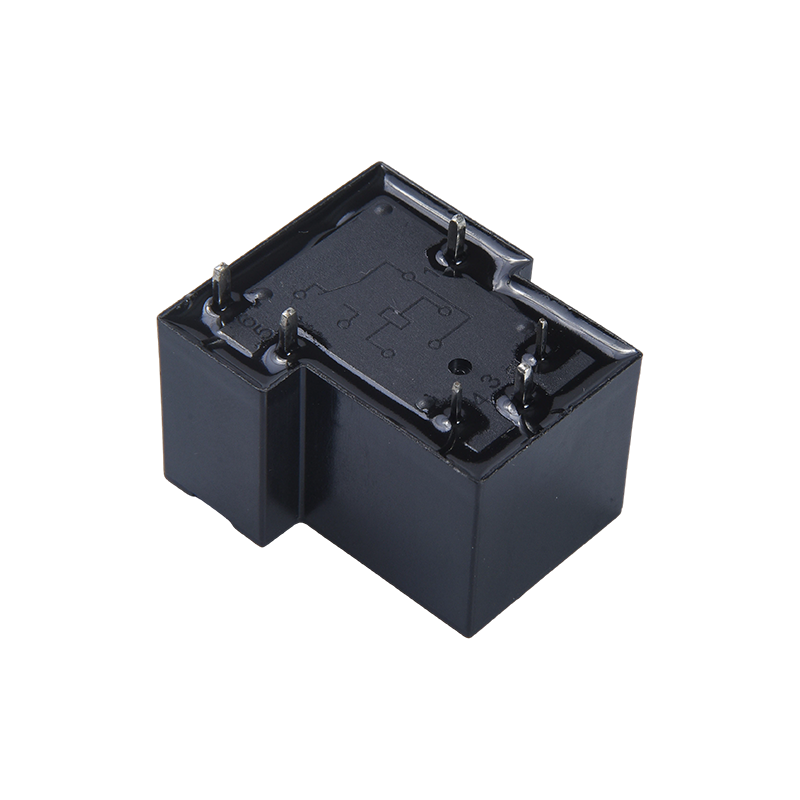

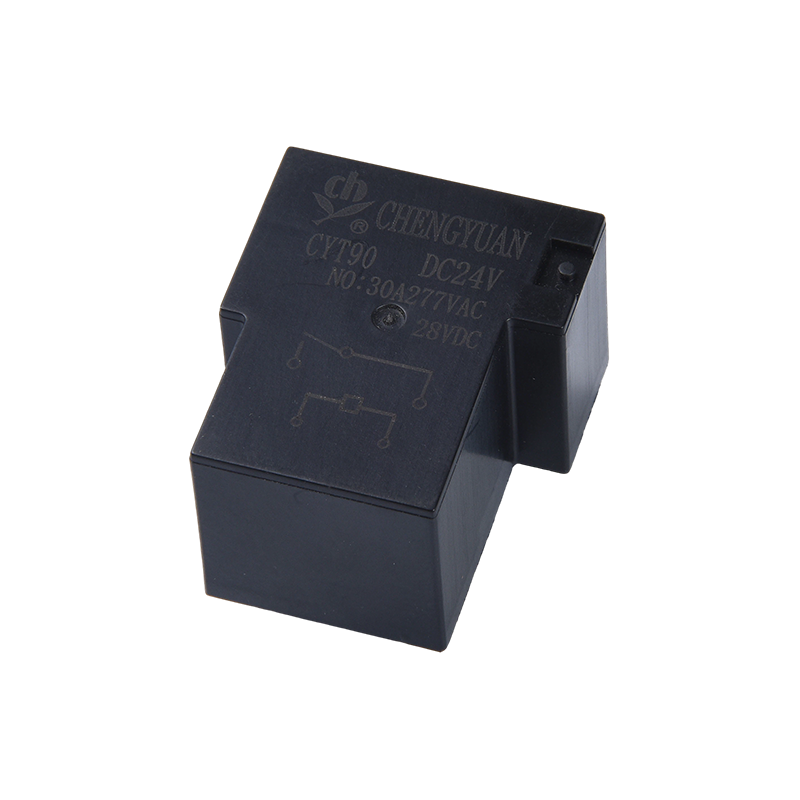

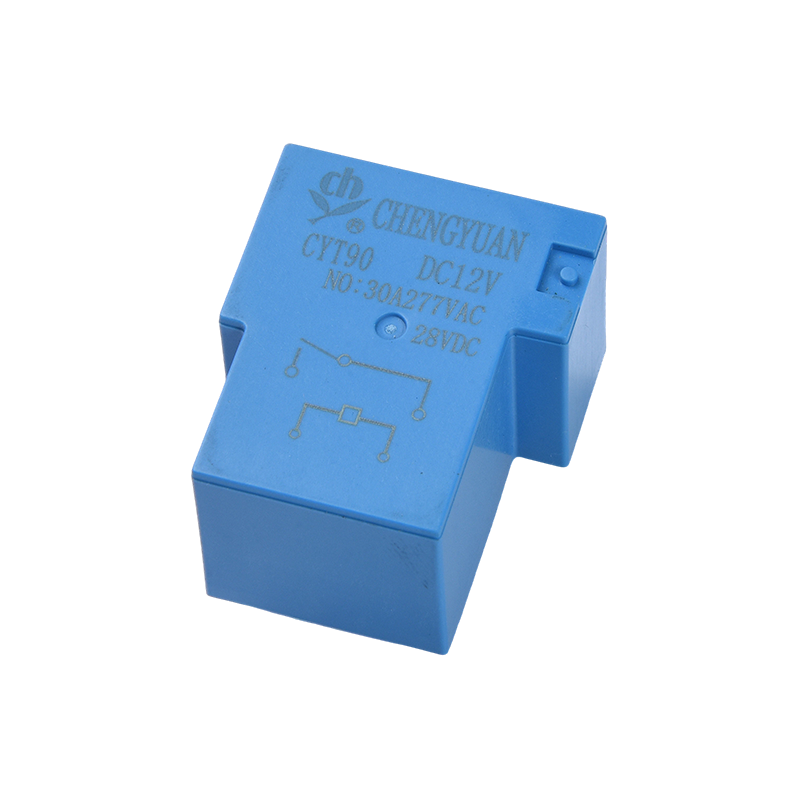

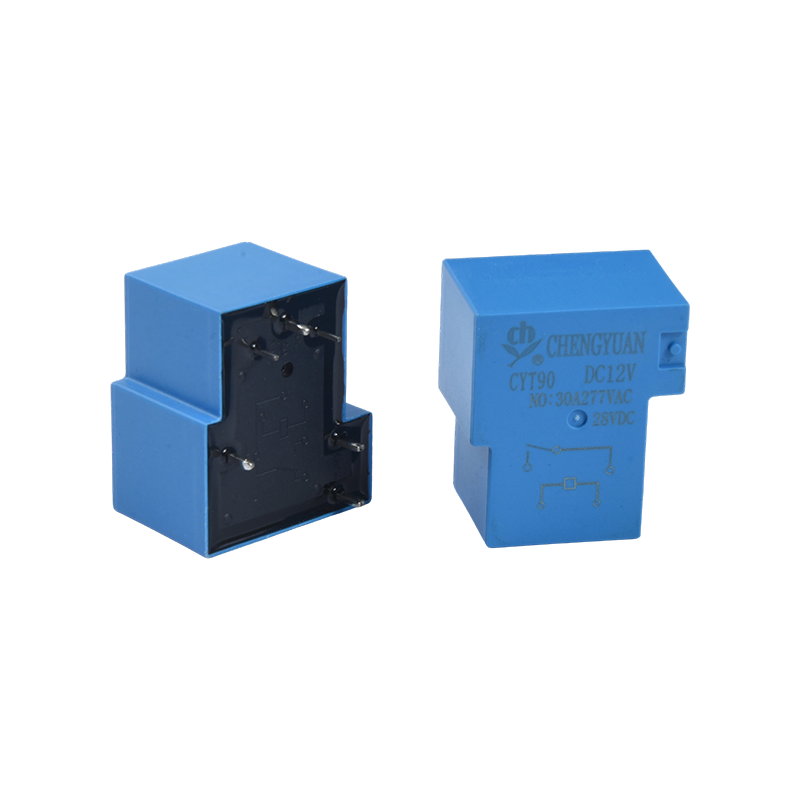

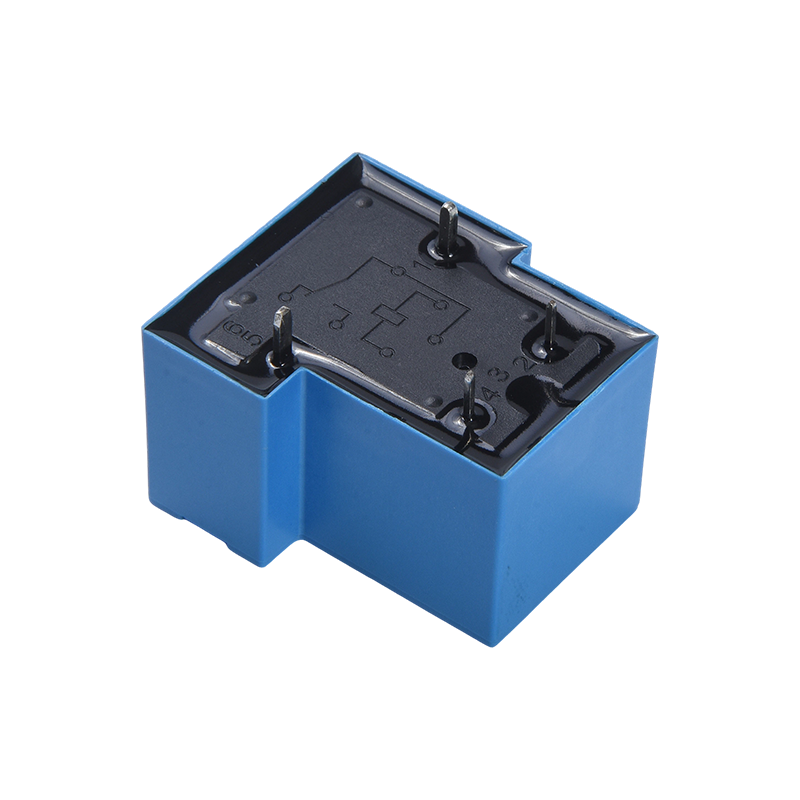

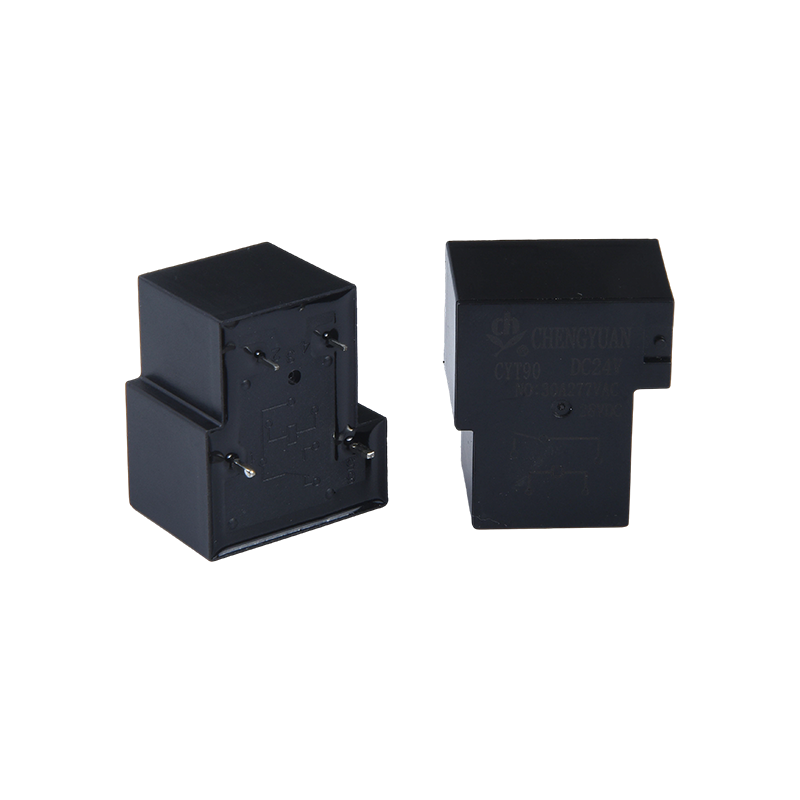

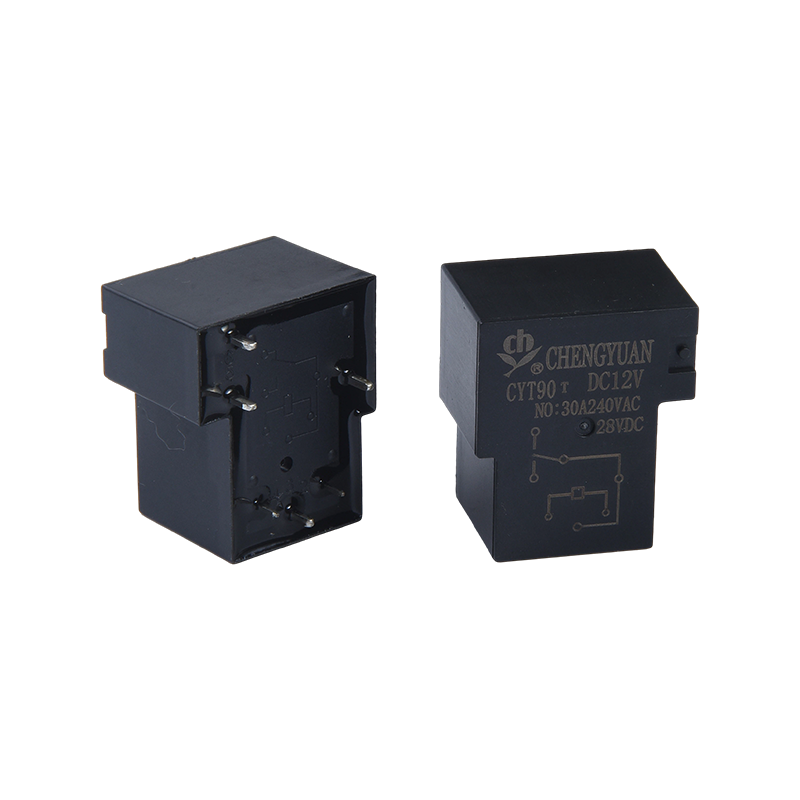

I. Kenmerken:
1. Meerdere montageopties: Biedt verschillende montageopties voor verschillende installatiescenario's van apparatuur, waardoor het installatiegemak wordt verbeterd;
2. Compact ontwerp: als klein relais met hoog vermogen bespaart het compacte formaat interne installatieruimte;
3. SPDT-structuur: maakt gebruik van een enkelpolige double-throw-structuur, die duidelijke schakellogica biedt en zich aanpast aan verschillende schakelbehoeften met hoog vermogen.
II. Kernfuncties en toepasselijke scenario's:
1. Kernfuncties: Biedt schakelbesturing met hoge stroomsterkte, signaalconversie en belastingschakelfuncties, waardoor een stabiele werking van krachtige apparatuurcircuits wordt gegarandeerd;
2. Huishoudelijke apparaten: geschikt voor airconditioners, inductiekookplaten, koelkasten, rijstkokers en andere huishoudelijke apparaten, waardoor schakelregeling met hoog vermogen mogelijk is;
3. Industriële besturing: geschikt voor verwarmingstoestellen, ventilatieapparaten en andere apparatuur in de industriële automatisering, die voldoet aan de hogestroombesturingsbehoeften van industriële scenario's;
4. Smart Home en opkomende technologieën: toepasbaar op beveiligingsapparatuur, verlichtingssystemen, nieuwe energieapparatuur en het internet der dingen, ter ondersteuning van signaalconversie en belastingschakeling.
IV. Belangrijkste voordelen:
1. Hoge vermogensverwerking: het ontwerp met hoog contactvermogen verwerkt op betrouwbare wijze 20A/30A-scenario's met hoge stroomsterkte en biedt een sterk aanpassingsvermogen.
2. Flexibele installatie: er zijn meerdere montageopties beschikbaar, compatibel met verschillende installatievereisten voor apparatuur.
3. Breed scala aan toepassingen: bestrijkt meerdere gebieden, waaronder huishoudelijke apparaten, industriële besturing, slimme huizen en nieuwe energie, en biedt een sterke veelzijdigheid.
4. Compact formaat en hoog vermogen: Bereikt een hoog vermogen in een compact formaat en voldoet aan de dubbele eisen van miniaturisatie van apparatuur en krachtige regeling.
Contactgegevens
| Typ | CYT90 |
| Contactmateriaal | Zilverlegering |
| Contactweerstand | 100 mΩ max. (bij 1A 6VDC) |
| Nominale belasting (ohmse belasting) | 20A/30A 250VAC |
| Max. schakelstroom | 20A/30A |
| Max. schakelspanning | 250VAC |
| Max. schakelvermogen | 5000VA/7500VA |
| Min. schakelbelasting | 6V 1A |
| Kenmerken |
| Bedrijfstijd (bij nominale spoelspanning) | Maximaal 15 ms. (Geen diode) |
| Tijd vrijgeven | Maximaal 10 ms. ( Geen diode) |
| Isolatieweerstand | Min. 1000 MΩ (bij 500 VDC) |
| Diëlektrische sterkte | Tussen open contacten: 1500VAC, 50/60Hz gedurende 1min |
| Tussen spoel en contact: 2500VAC, 50/60Hz gedurende 1min |
| Trillingsbestendigheid | Destructief | 10-55Hz, bij dubbele amplitude van 1,5 mm |
| Functioneel | 10-55Hz, bij dubbele amplitude van 1,5 mm |
| Schokbestendigheid | Functioneel | 10G min |
| Destructief | 100G min |
| Uithoudingsvermogen | Mechanisch uithoudingsvermogen (10800 ops./u) | 10000000 operaties (bij kamertemperatuur) |
| Elektrisch uithoudingsvermogen (360ps/u) | 100.000 bewerkingen (bij kamertemperatuur) |
| Omgevingstemperatuur | -40℃~ 85℃ (geen condensatie) |
| Gewicht | Ongeveer 24 g |
| Spoelgegevens (bij 20℃) |
| Nominaal spanning (VDC) | Nominaal operationeel actueel ±10%(mA) | Spoelweerstand ±10%(Ω) | Nominaal operating kracht | Bedrijfsspanning (Max.) | Laat spanning los (min.) | Max. toegestane spanning |
| 5 | 180 | 27 | Ongeveer 0,9 W | 75% van het nominale bedrag spanning | 5% van nominaal spanning | 130% van de nominale spanning |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
De hierboven getoonde gegevens zijn initiële waarden. Breng de maximaal toegestane spanning niet langer dan 10 minuten aan op de spoel om oververhitting van de spoel te voorkomen.

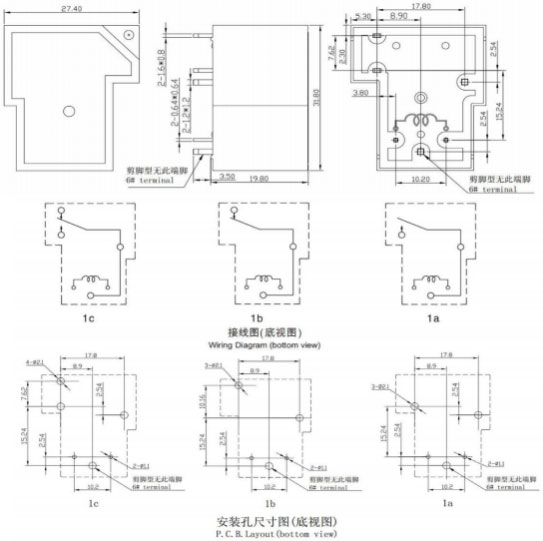

Afmetingen, bedradingsschema, PCB-indeling (eenheid: mm)

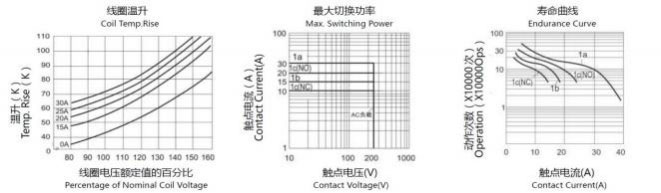

Karakteristieke rondingen
Bestelinformatie
CYT90 - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Type: CYT90
2: Aantal polen: 1-1pool
3: Contactregeling: A-formulier A; B-formulier B; C-formulier C
4: Nominale spanning: 5,6,9,12,15,18,24,48VDC
5: Behuizingskleur: H-zwart; L-blauw
6: Spoelkracht: D-0,9W
7: Beschermende constructie: S-Flux-bestendig,
SH-verzegeld type wasbaar
8: Speciale parameter: Nihil-standaardtype
Letter of nummer-Speciaal vereiste
Fluxbestendige relais kunnen niet worden gebruikt in omgevingen met verontreinigende stoffen zoals H2S, SO2, NO2, stof, enz.
Waterreiniging of oppervlaktebehandeling wordt niet aanbevolen nadat de fluxbestendige relais op de printplaat zijn gemonteerd.
Disclaimer: de specificatie is alleen ter referentie. Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
We konden niet alle prestaties en alle parameters voor elke mogelijke toepassing evalueren. De gebruikers moeten dus in de juiste positie zijn om te kiezen
Geschikt product voor hun eigen toepassing. Bij afgedichte relais dient u na installatie en reiniging vóór gebruik het ventilatiegat in de behuizing te openen. Als u vragen heeft, neem dan contact op met Chengyuan voor technische diensten. Het is echter de verantwoordelijkheid van de gebruiker om te bepalen welk product gebruikt moet worden.
