I. Kernvoordelen
1. Hoge gevoeligheidsrespons: de 200 mW hooggevoelige spoel zorgt voor een snelle reactie op zwakke stuursignalen, waardoor de nauwkeurigheid van de signaalregeling wordt verbeterd.
2. Sterk aanpassingsvermogen aan de omgeving: de afgedichte structuur is effectief bestand tegen stof, vocht en andere omgevingsfactoren, waardoor de levensduur wordt verlengd.
3. Laag stroomverbruik: het ontwerp met laag vermogen van 0,2 W is geschikt voor apparaten met of zonder batterijvoeding, waardoor het totale energieverbruik van het eindproduct wordt verminderd.
4. Brede veelzijdigheid: Brede spanningscompatibiliteit, standaard PCB-verpakkingen en aanpassingsvermogen in meerdere scenario's bestrijken verschillende gebieden, zoals communicatie, beveiliging, kantoorapparatuur en huishoudelijke apparaten, waardoor de herbruikbaarheid van producten wordt vergroot.

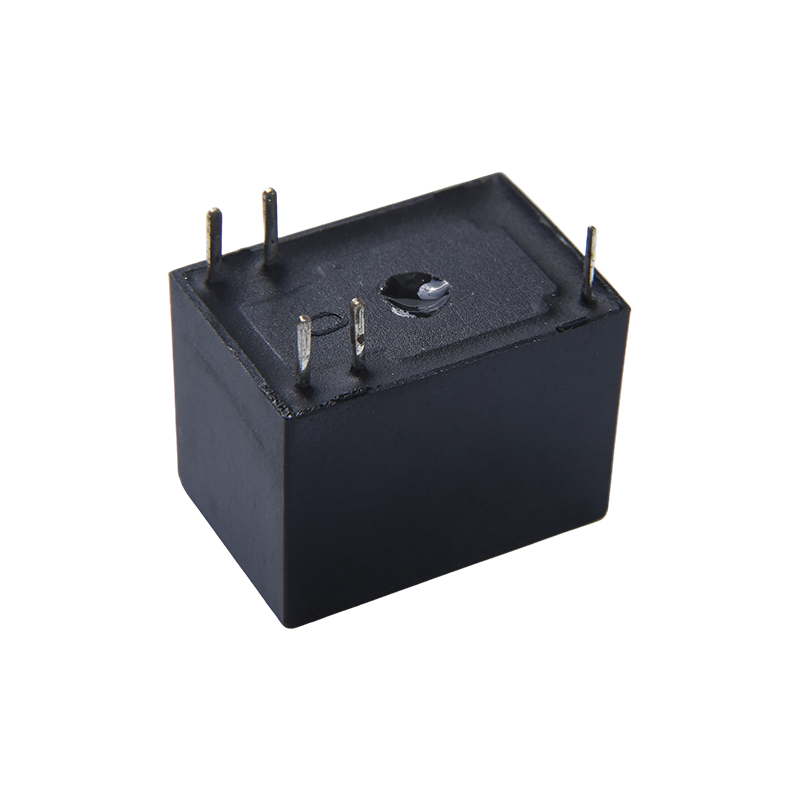

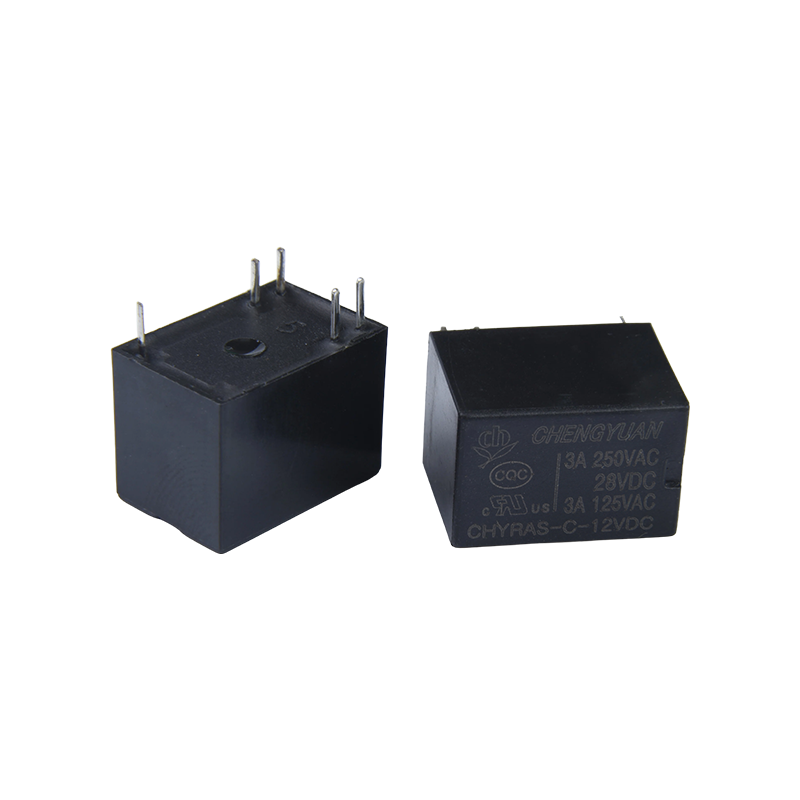

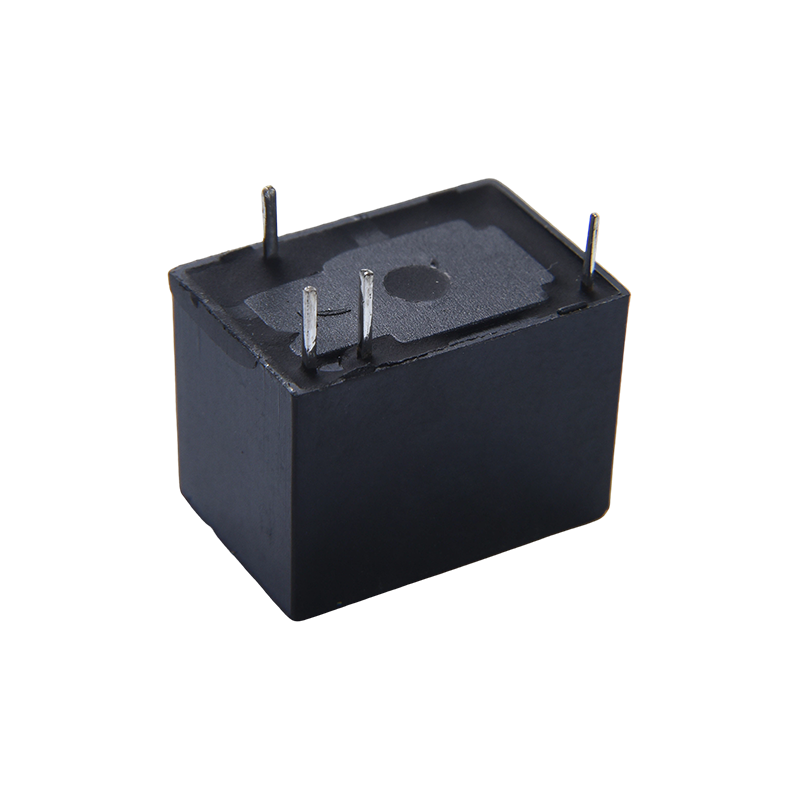

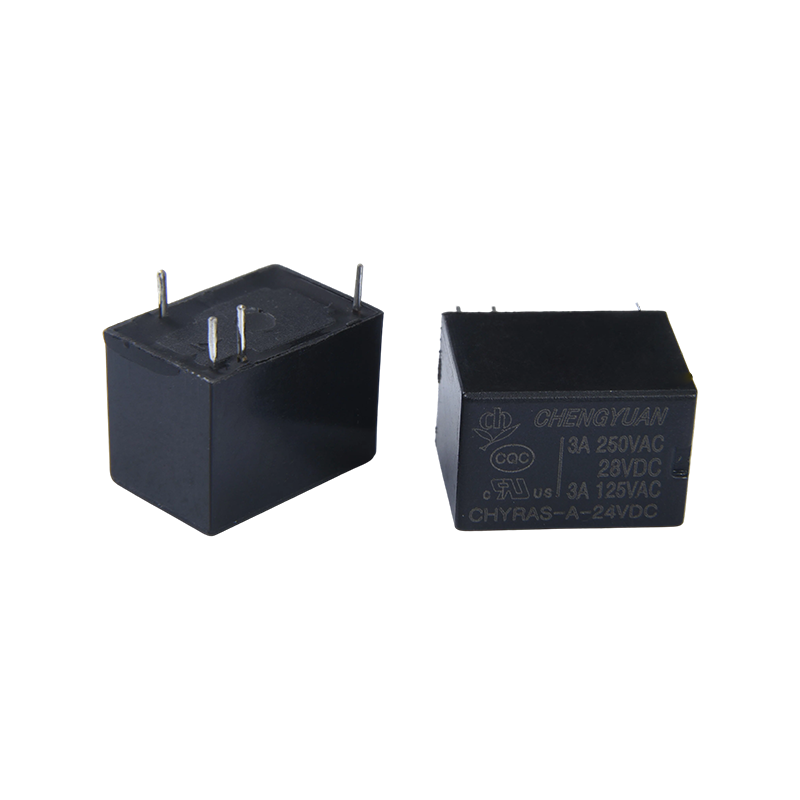

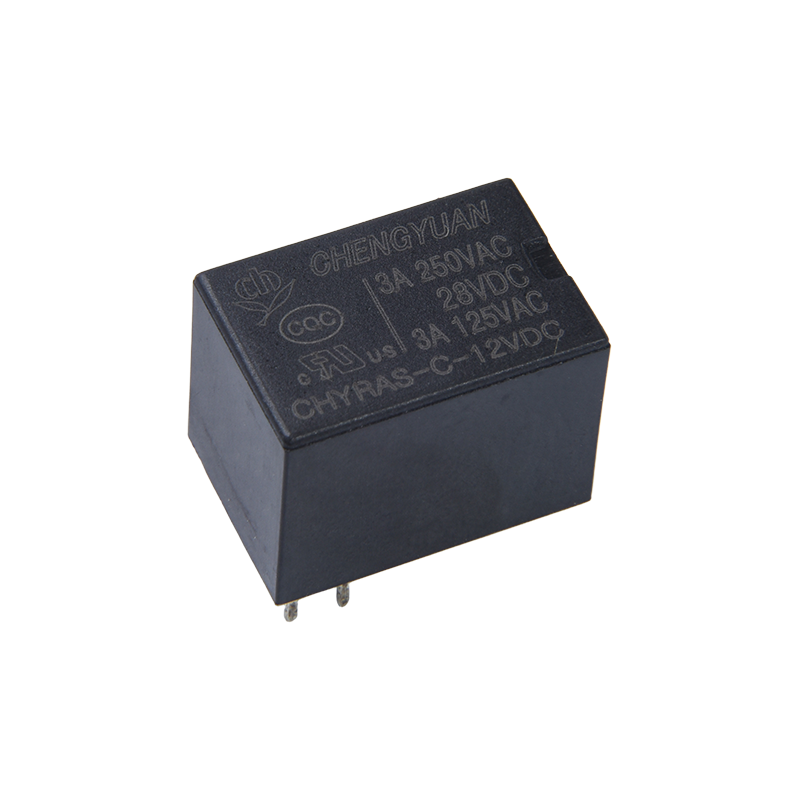

II. Productstructuur en installatiekenmerken
1. Verpakking en pin-ontwerp: keurt een 5PIN PCB-pakket goed met een gestandaardiseerde pin-indeling, waardoor geautomatiseerd lassen en massa-assemblage mogelijk wordt gemaakt, en geschikt voor printplaatontwerpen met hoge dichtheid.
2. Ultraklein formaat: het compacte formaat voldoet aan de behoeften van een compacte interne installatie, bespaart printplaatruimte en draagt bij aan de miniaturisatie van eindproducten;
3. Afgedichte structuur: het afgedichte ontwerp voorkomt effectief dat stof, vocht en vreemde voorwerpen binnendringen, waardoor de levensduur in complexe omgevingen wordt verbeterd. III. Kernfuncties en toepasbare scenario's
1. Kernfuncties: Biedt signaalisolatie, signaalcontrole en circuitbeveiligingsfuncties, waarbij het besturingscircuit wordt geïsoleerd van het belastingscircuit en de belangrijkste besturingscomponenten worden beschermd;
2. Communicatieapparatuur: geschikt voor signaalschakeling en circuitcontrole in communicatieapparatuur zoals schakelaars, waardoor de stabiliteit van de signaaloverdracht wordt gewaarborgd.
3. Beveiligings- en veiligheidsapparatuur: kan worden gebruikt als besturingseenheid voor beveiligingstoegangscontrolesystemen en bewakingsapparatuur, waardoor detectie en controle van de status van de magnetische deurslotschakelaar en transmissiecontrole van beveiligingsalarmsignalen mogelijk is.
4. Kantoorapparatuur: Geschikt voor interne signaalcontrole in kantoorapparatuur zoals printers en kopieerapparaten, waardoor de nauwkeurigheid van de bediening van de apparatuur wordt verbeterd.
5. Huishoudelijke apparaten: gebruikt voor hulpsignaalcontrole in kleine huishoudelijke apparaten, zoals het schakelen en beveiligen van interne circuits, passend bij de ontwerpvereisten met laag vermogen van huishoudelijke apparaten;
6. Industriële automatisering: toepasbaar op kleine signaalbesturingsverbindingen in industriële automatiseringsapparatuur, waardoor een gecoördineerde werking en besturing van verschillende modules van de apparatuur mogelijk is.
Contactgegevens
| Typ | CHYRAS |
| Contactmateriaal | Zilverlegering |
| Contactweerstand | 100mΩ max. (bij 1A 16VDC) |
| Nominale belasting (ohmse belasting) | 3A/12V0AC |
| Max. schakelstroom | 3A |
| Max. schakelspanning | 125VAC |
| Max. schakelvermogen | 360VA |
| Min. schakelbelasting | 6V 1A |
| Kenmerken |
| Bedrijfstijd (bij nominale spoelspanning) | Maximaal 10 ms. |
| Tijd vrijgeven | Maximaal 4 ms. |
| Isolatieweerstand | Min. 1000 MΩ (bij 500 VDC) |
| Diëlektrische sterkte | Tussen open contacten: 500VAC, 50/60Hz gedurende 1min |
| Tussen spoel en contact: 750VAC, 50/60Hz gedurende 1min |
| Trillingsbestendigheid | Destructief | 10-55 Hz, bij dubbele amplitude van 1,5 mm |
| Functioneel | 10-55 Hz, bij dubbele amplitude van 1,5 mm |
| Schokbestendigheid | Functioneel | 10G min |
| Destructief | 10G min |
| Uithoudingsvermogen | Mechanisch uithoudingsvermogen (10800 ops./u) | 10000000 operaties (bij kamertemperatuur) |
| Elektrisch uithoudingsvermogen (360ps/u) | 100.000 ops. (bij kamertemperatuur) |
| Omgevingstemperatuur | -40℃~ 85℃ (geen condensatie) |
| Gewicht | Ongeveer. 3,7 g |
| Spoelgegevens (bij 20℃) |
| Nominaal spanning (VDC) | Nominaal operationeel actueel ±10%(mA) | Spoelweerstand ±10%(Ω) | Nominaal operating kracht | Bedrijfsspanning (Max.) | Laat spanning los (min.) | Max. toegestane spanning |
| 3 | 150 | 20 | Ongeveer 0,45 W | 75% van het nominale bedrag spanning | 5% van nominaal spanning | 130% van de nominale spanning |
| 5 | 90 | 55.5 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 24 | 18.7 | 1280 |
| 3 | 120 | 25 | Ongeveer 0,36 W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | Ongeveer 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
De hierboven weergegeven gegevens zijn initiële waarden. Breng de maximaal toegestane spanning niet langer dan 10 minuten aan op de spoel om oververhitting van de spoel te voorkomen.

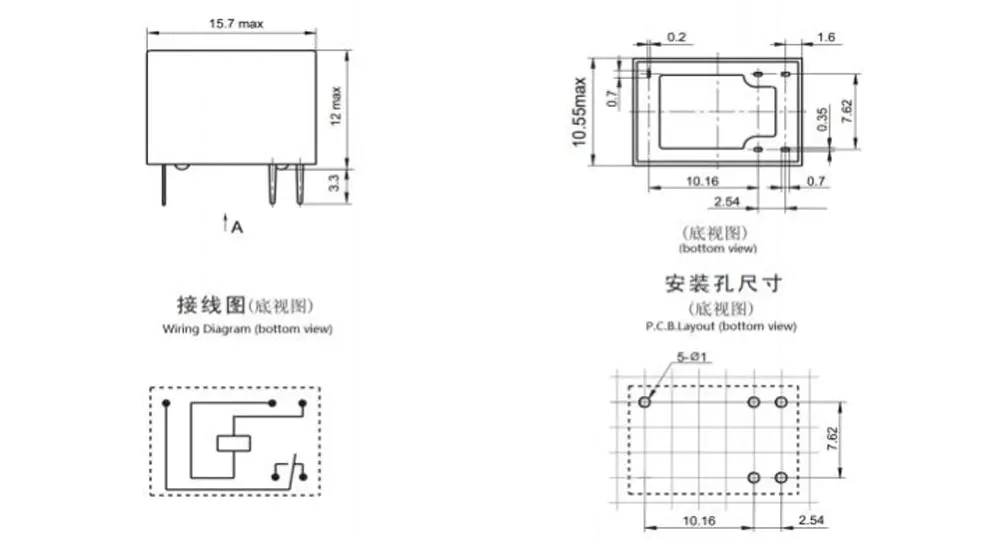

Afmetingen, bedradingsschema, PCB-indeling (eenheid: mm)

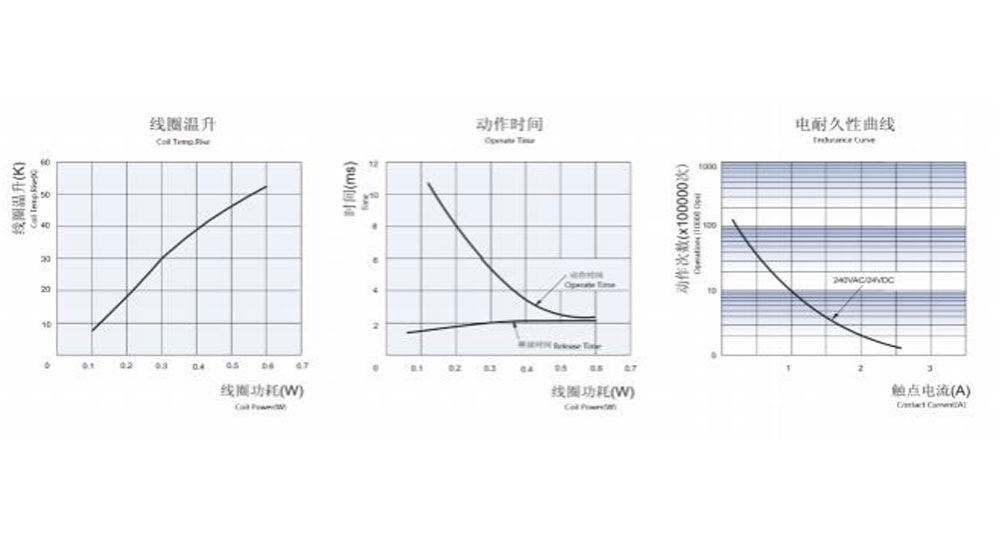

Karakteristieke rondingen
Bestelinformatie
CHYRAS - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7
1: Type: CHYRAS
2: Contactregeling: C Van C ; H Van A ; B Van B
3: Nominale spanning: 3,5,6,9,12,24VDC
4: Kleur behuizing: H-zwart; L-blauw, Y-geel
5: Spoelkracht: D-0,36W L-0,2W
6: Beschermende constructie: S-Flux-bestendig,
SH-Verzegeld wasbaar
7: Speciale parameter: Nihil-standaardtype
Letter of cijfer-Speciale vereiste
Fluxbestendige relais kunnen niet worden gebruikt in omgevingen met verontreinigende stoffen zoals H2S, SO2, NO2, stof, enz.
Waterreiniging of oppervlaktebehandeling wordt niet aanbevolen nadat de fluxbestendige relais op de printplaat zijn gemonteerd.
Een aangepast speciaal achtervoegsel is beschikbaar na evaluatie door CHENGYUAN.
Disclaimer: de specificatie is alleen ter referentie. Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
We konden niet alle prestaties en alle parameters voor elke mogelijke toepassing evalueren. De gebruikers moeten dus in de juiste positie zijn om te kiezen
Geschikt product voor hun eigen toepassing. Bij afgedichte relais dient u na installatie en reiniging vóór gebruik het ventilatiegat in de behuizing te openen. Als u vragen heeft, neem dan contact op met Chengyuan voor technische diensten. Het is echter de verantwoordelijkheid van de gebruiker om te bepalen welk product gebruikt moet worden.
