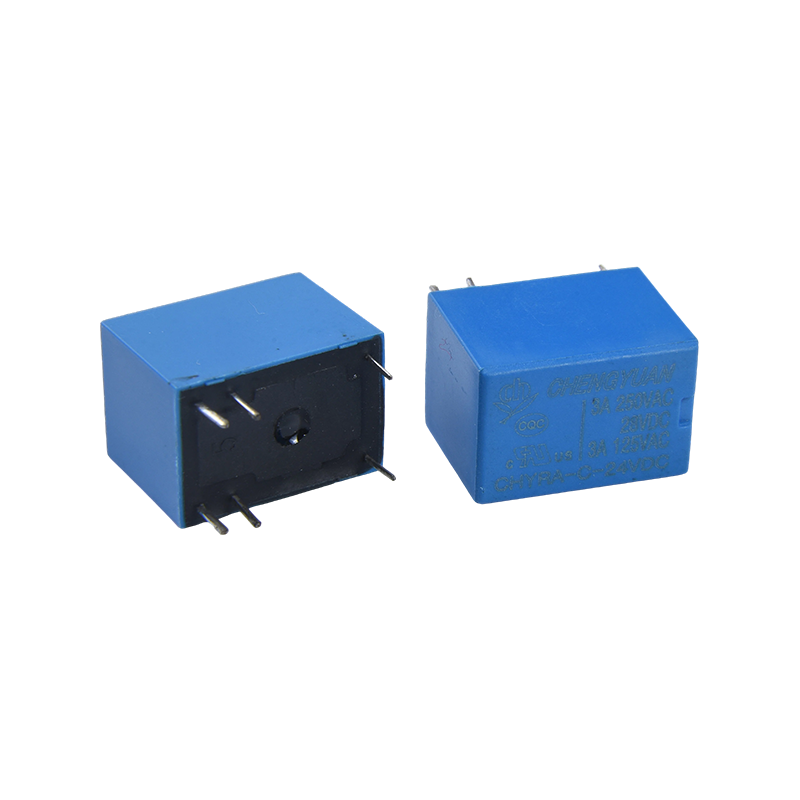

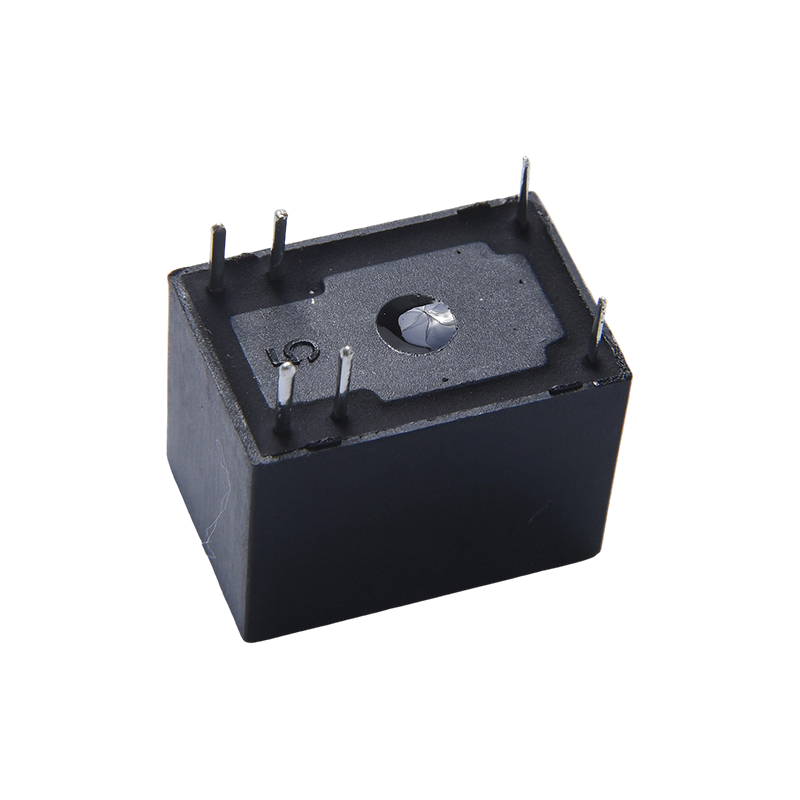

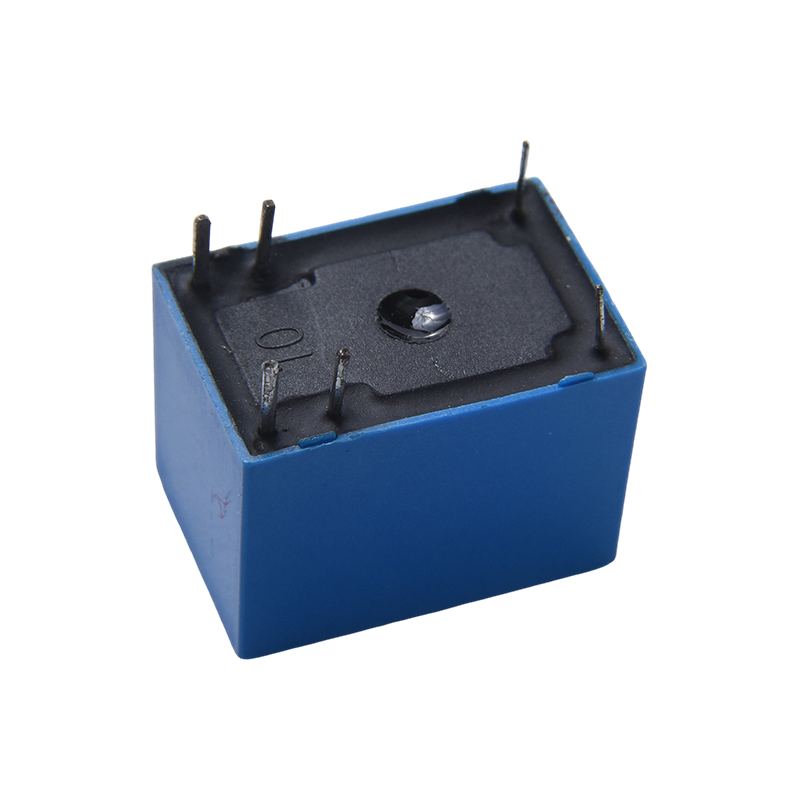

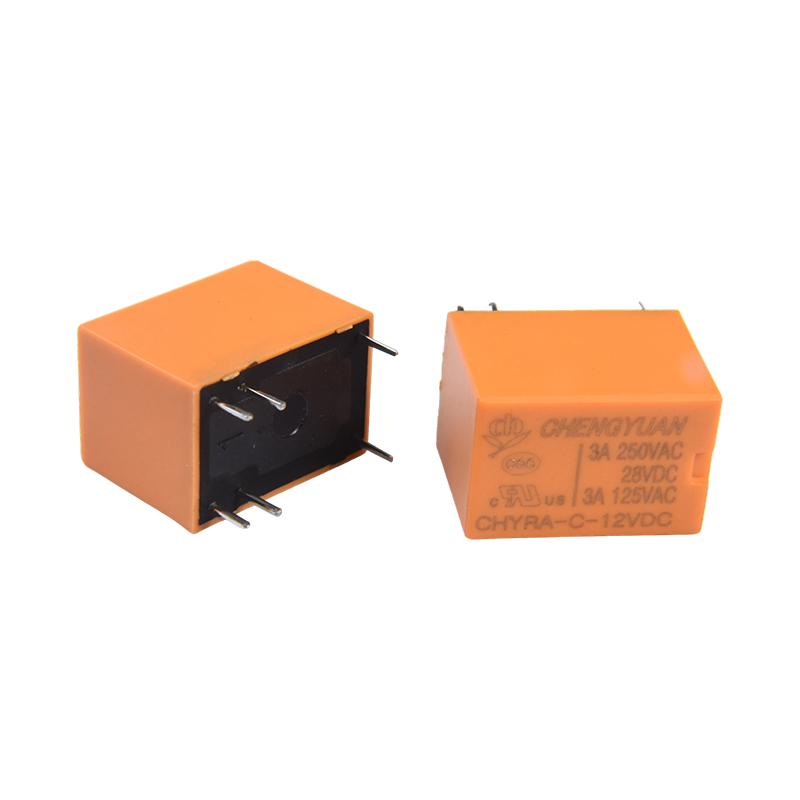

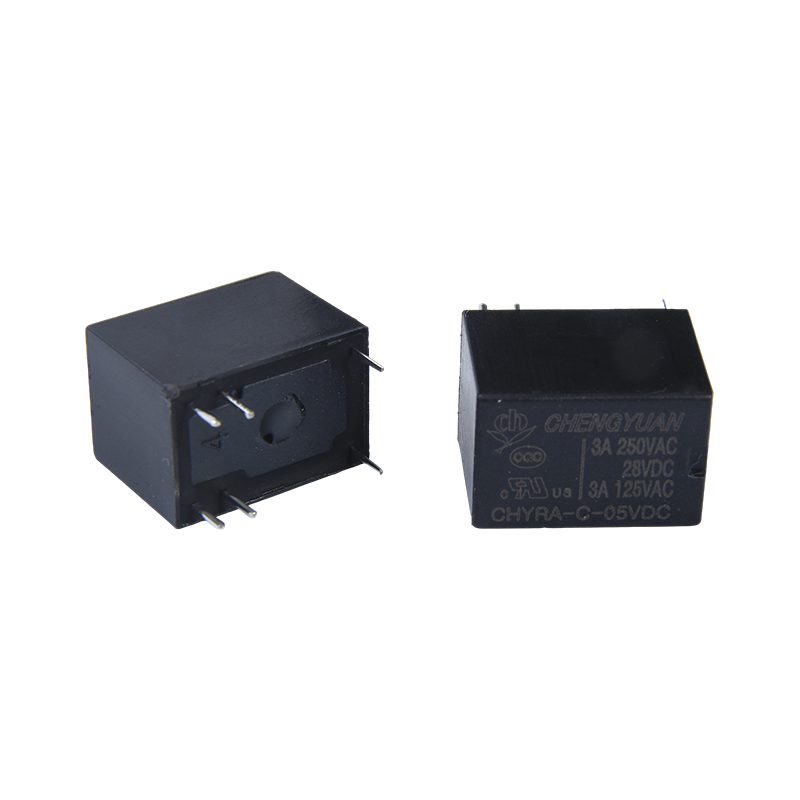

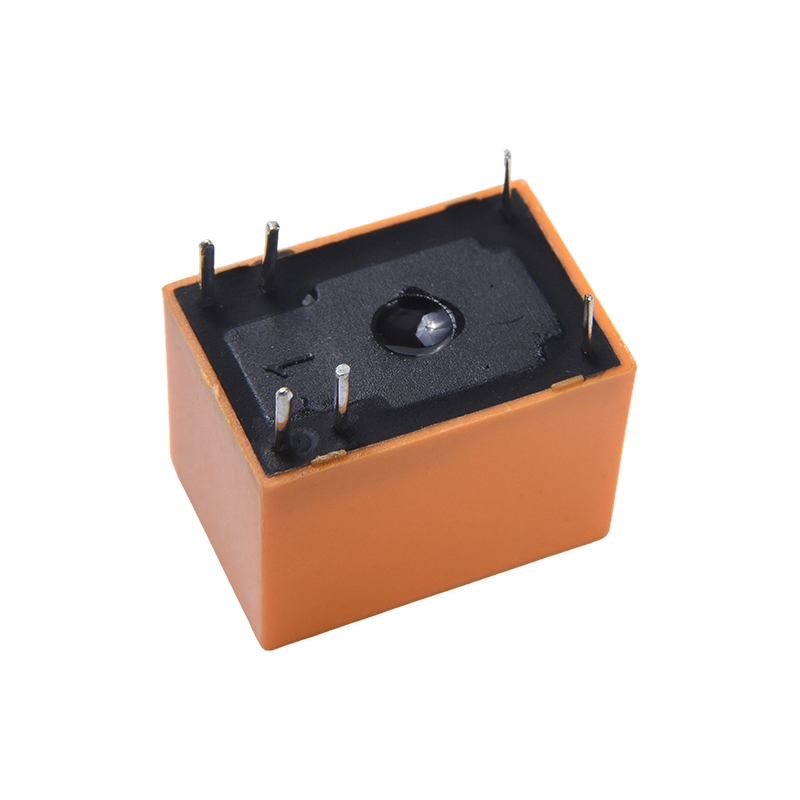

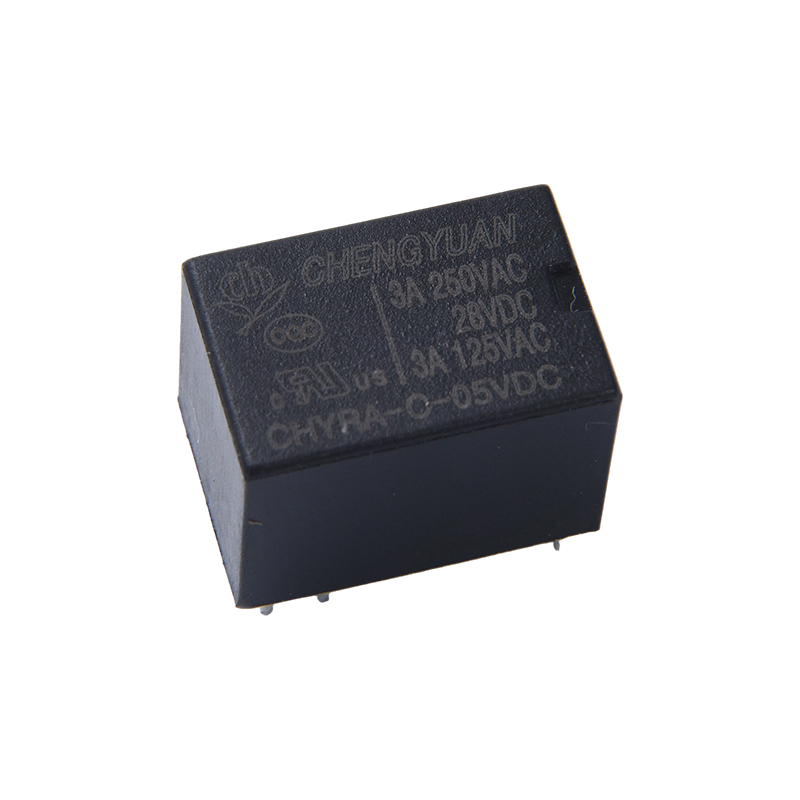

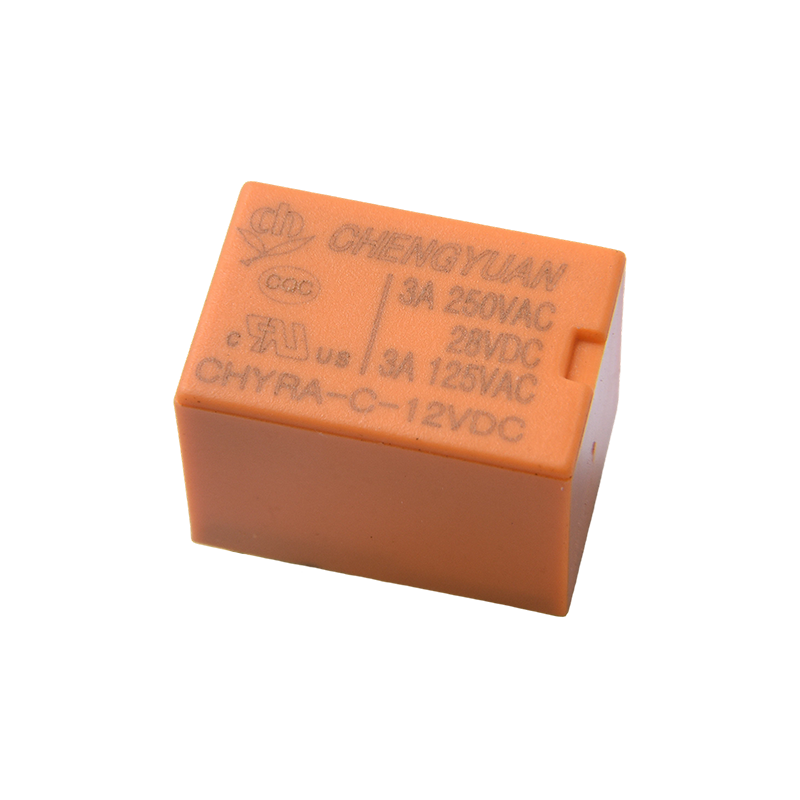

Producteigenschappen:
Hoge contactschakelcapaciteit: Naast de standaard 3A-belasting ondersteunen de contacten het schakelen tot 16 ampère, waardoor ze in staat zijn om onmiddellijk hoge stroombehoeften in circuits aan te kunnen.
Ultralaag stroomverbruik: het stroomverbruik van de spoel bedraagt slechts 0,2 W, waardoor het energieverbruik van het systeem aanzienlijk wordt verminderd, waardoor het geschikt is voor apparaten op batterijen of apparaten met een laag vermogen.
Hoge diëlektrische sterkte: Hoge diëlektrische sterkte zorgt voor een betrouwbare elektrische isolatie tussen ingangs- en uitgangscircuits, waardoor stroomafwaartse stuurcircuits worden beschermd.
Compact ontwerp: de geminiaturiseerde structuur optimaliseert het ruimtegebruik, geschikt voor montage met hoge dichtheid op PCB's.
Uitgebreide certificeringsnormen: gecertificeerd door CQC en UL, in overeenstemming met internationale veiligheidsnormen, waardoor de productkwaliteit en naleving worden gegarandeerd.
Flexibele spoelspanning: Biedt een breed scala aan spoelspanningen van 3VDC tot 48VDC, eenvoudig aan te passen aan verschillende stuurcircuitspanningen.
Typische toepassingen:
Industriële automatisering: wordt gebruikt voor het besturen van motoren, magneetkleppen en verschillende automatiseringsinstrumenten, waardoor signaalisolatie en circuitschakeling wordt bereikt.
Smart Home: Toegepast in lichtregeling, gordijnmotorregeling en andere scenario's als kerncomponent voor regeling met laag vermogen.
Beveiligingssystemen: gebruikt in toegangscontrole- en magneetslotcontrole-eenheden om de status van het deurslot te detecteren en het schakelen te regelen.
Communicatieapparatuur: Geschikt voor schakelaars en andere communicatiefaciliteiten, verantwoordelijk voor signaalroutering, bescherming en isolatie.
Circuitbeveiliging: Isoleert hoge stromen of hoge spanningen in stuurcircuits om interferentie en schade aan gevoelige componenten te voorkomen.
| Typ | CHYRA |
| Contactmateriaal | Zilverlegering |
| Contactweerstand | 100mΩ max. (bij 1A 16VDC) |
| Nominale belasting (ohmse belasting) | 3A/12V0AC |
| Max. schakelstroom | 3A |
| Max. schakelspanning | 125VAC |
| Max. schakelvermogen | 360VA |
| Min. schakelbelasting | 6V 1A |
Kenmerken
| Bedrijfstijd (bij nominale spoelspanning) | Maximaal 10 ms. |
| Tijd vrijgeven | Maximaal 4 ms. |
| Isolatieweerstand | Min. 1000 MΩ (bij 500 VDC) |
| Diëlektrische sterkte | Tussen open contacten: 500VAC, 50/60Hz gedurende 1min |
| Tussen spoel en contact: 750VAC, 50/60Hz gedurende 1 minuut |
| Trillingsbestendigheid | Destructief | 10-55 Hz, bij dubbele amplitude van 1,5 mm |
| Functioneel | 10-55 Hz, bij dubbele amplitude van 1,5 mm |
| Schokbestendigheid | Functioneel | 10G min |
| Destructief | 10G min |
| Uithoudingsvermogen | Mechanisch uithoudingsvermogen (10800 ops./u) | 10000000 operaties (bij kamertemperatuur) |
| Elektrisch uithoudingsvermogen (360ps/u) | 100.000 bewerkingen (bij kamertemperatuur) |
| Omgevingstemperatuur | -40℃~ 85℃ (geen condensatie) |
| Gewicht | Ongeveer. 3,7 g |
| Spoelgegevens (bij 20℃) |
| Nominaal spanning (VDC) | Nominaal operationeel actueel ±10%(mA) | Spoelweerstand ±10%(Ω) | Nominaal operating kracht | Bedrijfsspanning (Max.) | Laat spanning los (min.) | Max. toegestane spanning |
| 3 | 120 | 25 | Ongeveer 0,36 W | 75% van het nominale bedrag spanning | 5% van nominaal spanning | 130% van de nominale spanning |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | Ongeveer 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
De hierboven weergegeven gegevens zijn initiële waarden. Breng de maximaal toegestane spanning niet langer dan 10 minuten aan op de spoel om oververhitting van de spoel te voorkomen.

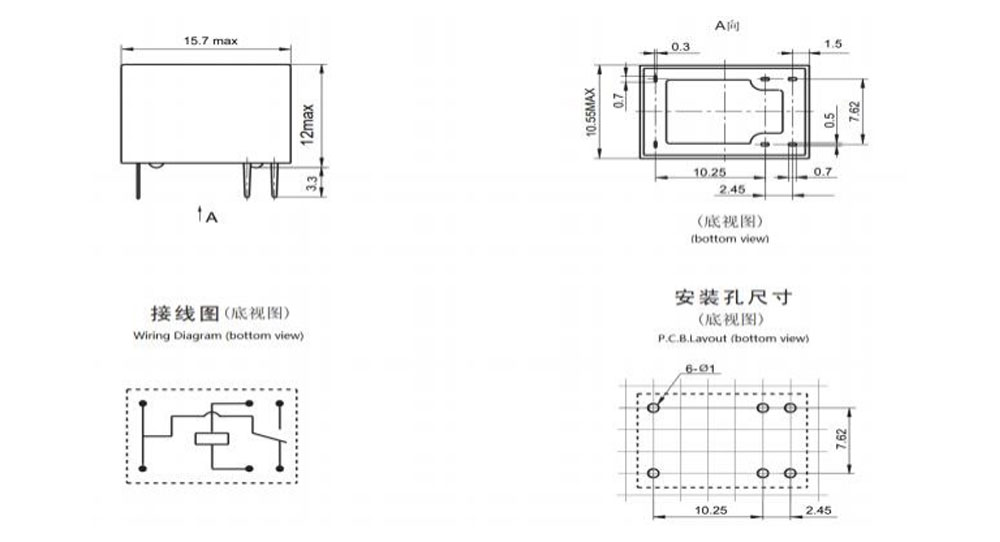

Afmetingen, bedradingsschema, PCB-indeling (eenheid: mm)

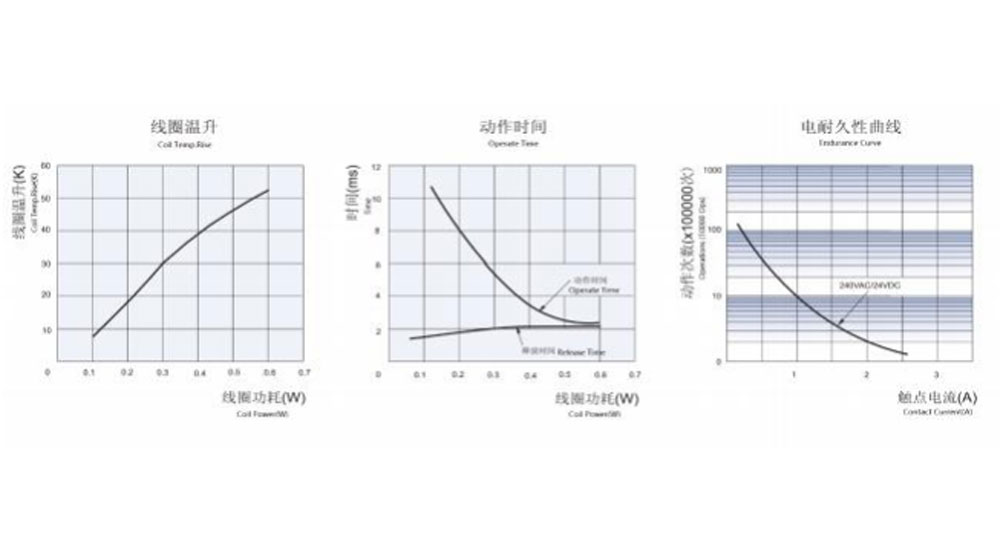

Karakteristieke rondingen
Bestelinformatie
CHYRA - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7
1: Type: CHYRA
2: Contactregeling: C Van C ; H Van A; B Van B
3: Nominale spanning: 3,5,6,9,12,24 VDC
4: Kleur behuizing: H-zwart; L-blauw, Y-geel
5: Spoelkracht: D-0,36W L-0,2W
6: Beschermende constructie: S-Flux-bestendig,
SH-verzegeld wasbaar
7: Speciale parameter: nul-standaardtype
Letter of nummer-Speciale vereiste
Flux-proof relais kunnen niet worden gebruikt in het milieu met verontreinigende stoffen zoals H2S, SO2, NO2, stof, enz.
Waterreiniging of oppervlaktebehandeling wordt niet aanbevolen nadat de fluxbestendige relais op de printplaat zijn gemonteerd.
Er is een aangepast speciaal achtervoegsel beschikbaar na evaluatie door CHENGYUAN.
Disclaimer: de specificatie is alleen ter referentie. Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
We konden niet alle prestaties en alle parameters voor elke mogelijke toepassing evalueren. De gebruikers moeten dus in de juiste positie zijn om te kiezen
geschikt product voor hun eigen toepassing. Voor afgedichte relais dient u na installatie en reiniging vóór gebruik het ventilatiegat in de behuizing te openen. Als er vragen zijn, neem dan contact op met Chengyuan voor technische diensten. Het is echter de verantwoordelijkheid van de gebruiker om te bepalen welk product moet worden gebruikt.
