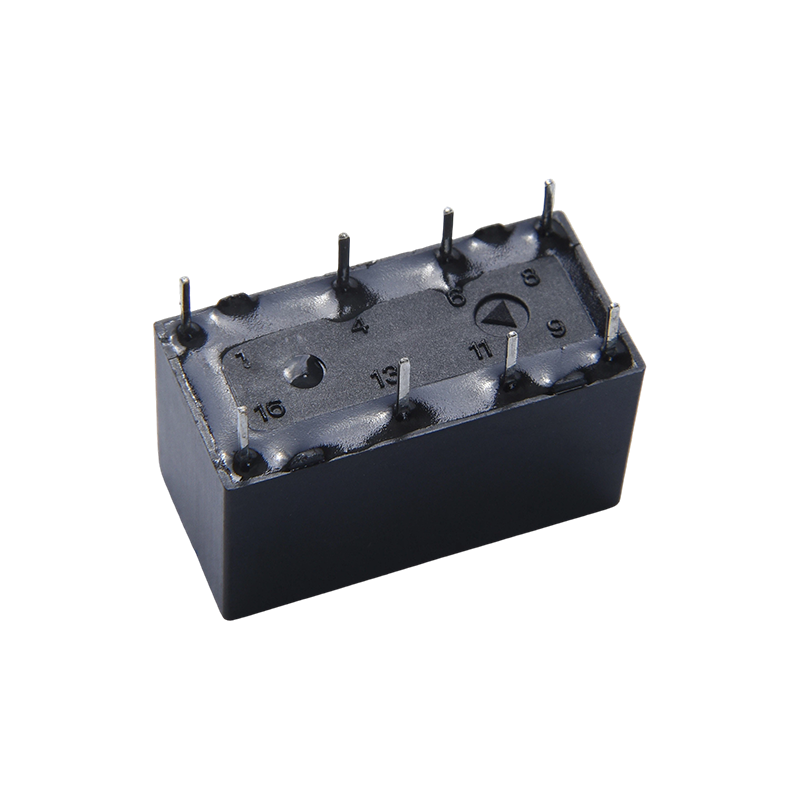

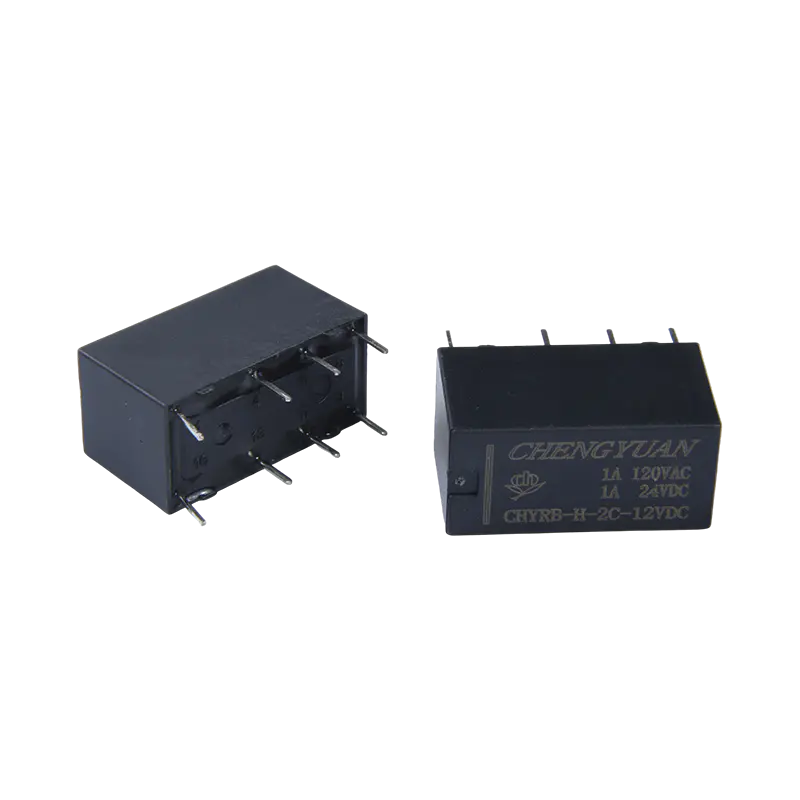

Belangrijkste kenmerken
Lage contactweerstand: de contactmaterialen en structuur zijn geoptimaliseerd voor kleine signalen, waardoor een stabiele geleiding op de lange termijn wordt gegarandeerd en de signaalverzwakking wordt verminderd.
Hoge isolatiespanning: Hoge isolatiespanning tussen de spoel en de contacten voorkomt effectief signaaloverspraak en externe interferentie.
Snelle respons: Het ontwerp van het elektromagnetische systeem geeft prioriteit aan de bedrijfssnelheid en voldoet aan de timingvereisten voor snelle signaalroutering en schakelen in communicatieapparatuur.
Lange elektrische levensduur: Biedt uitstekende contactduurzaamheid onder nominale belasting, waardoor de betrouwbaarheid van de apparatuur op lange termijn wordt gegarandeerd.
Belangrijkste toepassingen
Communicatieapparatuur: Gebruikt voor signaalschakeling of stroomregeling in netwerkswitches, basisstations en andere apparatuur om het circuit aan/uit te regelen.
Kantoorapparatuur en computerrandapparatuur: bijvoorbeeld printers, scanners of UPS-voedingen, die via het relais het starten en stoppen van het hoofdcircuit regelen.
Beveiligingsalarmsystemen: Als schakelelement in alarmcircuits, reagerend op besturingssignalen om alarmen te activeren of andere apparaten te activeren.
Medische apparatuur: maakt gebruik van de elektrische isolatie-eigenschappen om de veiligheid van patiënten en apparatuur te garanderen en werkt stabiel in diagnostische instrumenten of bewakingsapparatuur.
Industriële automatisering: Sommige modellen zijn geschikt voor PLC-systemen of motorbesturing, waardoor compacte lay-outs mogelijk zijn via PCB-soldeerinstallatie.
Contactgegevens
| Typ | CHYRB |
| Contactmateriaal | Zilverlegering |
| Contactweerstand | 100mΩ max. (bij 1A 16VDC) |
| Nominale belasting (ohmse belasting) | 1A 120VAC |
| Max. schakelstroom | 2A |
| Max. schakelspanning | 277VAC |
| Max. schakelvermogen | 554VA |
| Min. schakelbelasting | 6V 1A |
| Kenmerken |
| Bedrijfstijd (bij nominale spoelspanning) | Maximaal 7 ms. (Geen diode) |
| Tijd vrijgeven | Maximaal 4 ms. (Geen diode) |
| Isolatieweerstand | Min. 1000 MΩ (bij 500 VDC) |
| Diëlektrische sterkte | Tussen open contacten: 750VAC, 50/60Hz gedurende 1min |
| Tussen spoel en contact: 1000VAC, 50/60Hz gedurende 1min |
| Trillingsbestendigheid | Destructief | 10-55Hz, bij dubbele amplitude van 1,5 mm |
| Functioneel | 10-55Hz, bij dubbele amplitude van 1,5 mm |
| Schokbestendigheid | Functioneel | 10G min |
| Destructief | 10G min |
| Uithoudingsvermogen | Mechanisch uithoudingsvermogen (10800 ops./u) | 10.000.000 bewerkingen (bij kamertemperatuur) |
| Elektrisch uithoudingsvermogen (360 pag./u) | 100.000 ops.(bij kamertemperatuur) |
| Omgevingstemperatuur | -40℃ ~ 85℃ (geen condensatie) |
| Gewicht | Ongeveer 4,6 g |
| Nominaal spanning (VDC) | Nominaal operationeel actueel ±10%(mA) | Spoelweerstand ±10%(Ω) | Nominaal operating kracht | Bedrijfsspanning (Max.) | Laat spanning los (min.) | Max. toegestane spanning |
| 3 | 50 | 60 | Ongeveer 0,15 W | 75% van het nominale bedrag spanning | 5% van nominaal spanning | 130% van de nominale spanning |
| 5 | 30 | 167 |
| 6 | 25 | 240 |
| 9 | 16.6 | 540 |
| 12 | 12.5 | 960 |
| 24 | 6.25 | 3840 |
| 3 | 66.6 | 45 | Ongeveer 0,20 W |
| 5 | 40 | 125 |
| 6 | 33.3 | 180 |
| 9 | 22.2 | 405 |
| 12 | 16.6 | 720 |
| 24 | 8.3 | 2880 |
| 3 | 120 | 25 | Ongeveer 0,36 W |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
De hierboven weergegeven gegevens zijn initiële waarden. Stel de maximaal toegestane spanning op de spoel niet langer dan 10 minuten in om oververhitting van de spoel te voorkomen.

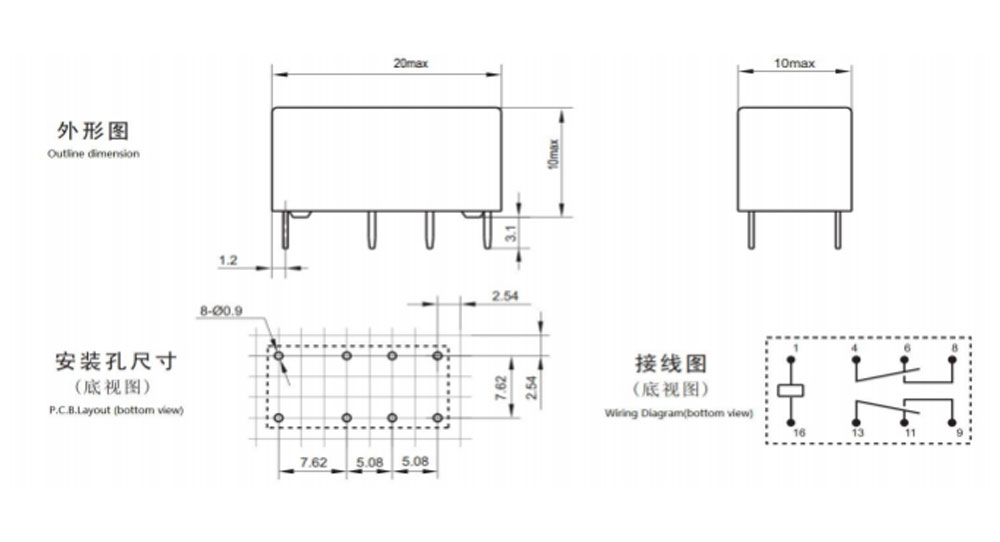

Afmetingen, bedradingsschema, PCB-indeling (eenheid: mm)

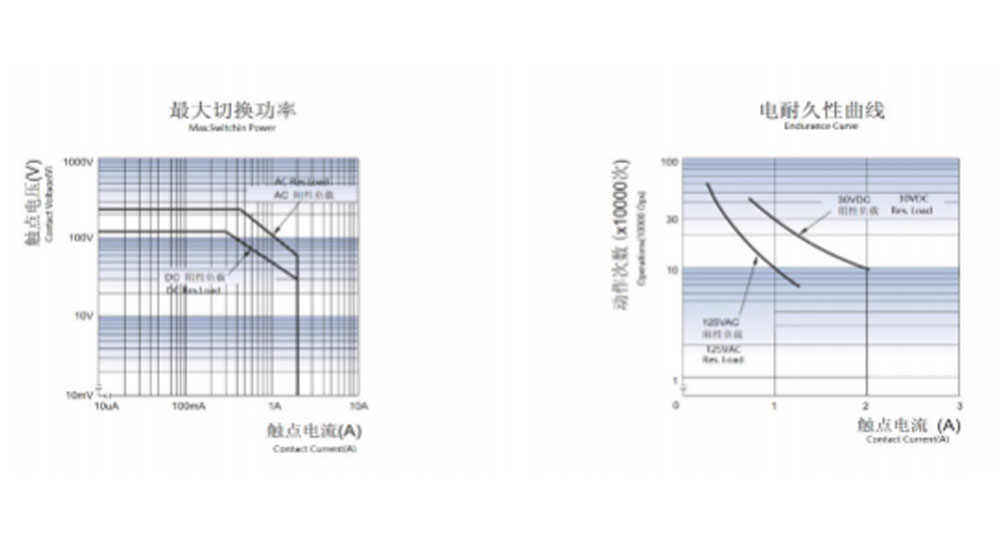

Karakteristieke cuves
Bestelinformatie
CHYRB - 2 - C - 12VDC - H - D - S - XX
1 2 3 4 5 6 7 8
1: Type: CHYRB
2: Aantal polen: 2-2 polen
3: Contactregeling: C Van C ; H Van A ; B Van B
4: Nominale spanning: 3,5,6,9, 12, 18,24,48 VDC
5: Kleur behuizing, Y-geel; H-zwart; L-blauw
6: Spoelkracht: D-0,36W H-0,2W
7: Beschermende constructie: S-Flux-bestendig,
SH-Verzegeld wasbaar
8: Speciale parameter: Nihil-standaardtype
Letter of nummer-Speciale vereiste
Fluxbestendige relais kunnen niet worden gebruikt in omgevingen met verontreinigende stoffen zoals H2S, SO2, NO2, stof, enz.
Waterreiniging of oppervlaktebehandeling wordt niet aanbevolen nadat de fluxbestendige relais op de printplaat zijn gemonteerd.
Een aangepast speciaal achtervoegsel is beschikbaar na evaluatie door CHENGYUAN.
Disclaimer: de specificatie is alleen ter referentie. Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
We konden niet alle prestaties en alle parameters voor elke mogelijke toepassing evalueren. De gebruikers moeten dus in de juiste positie zijn om te kiezen
Geschikt product voor hun eigen toepassing. Bij afgedichte relais dient u na installatie en reiniging vóór gebruik het ventilatiegat in de behuizing te openen. Als u vragen heeft, neem dan contact op met Chengyuan voor technische diensten. Het is echter de verantwoordelijkheid van de gebruiker om te bepalen welk product gebruikt moet worden.
