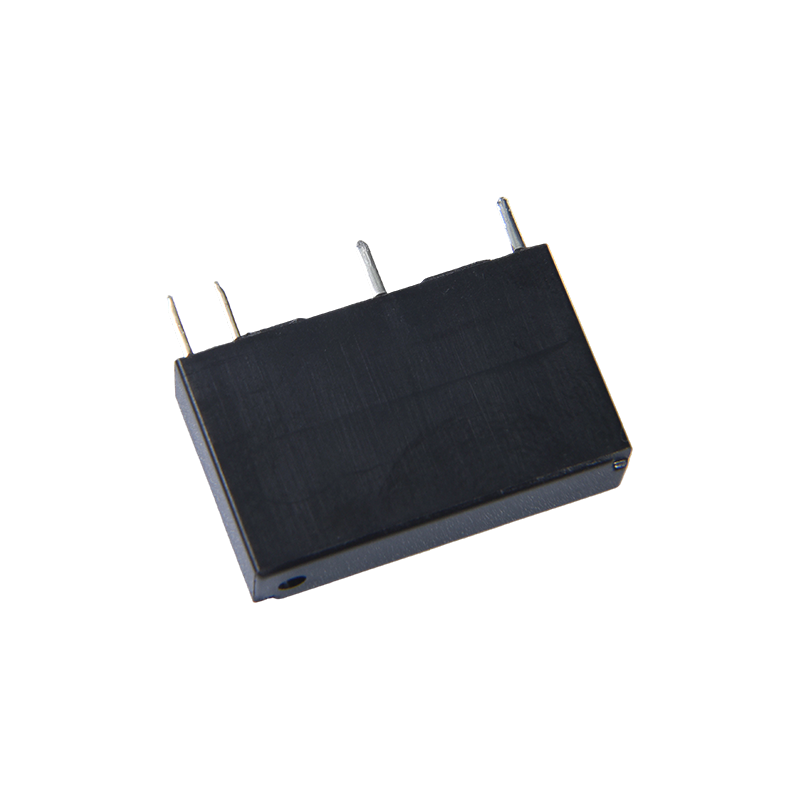

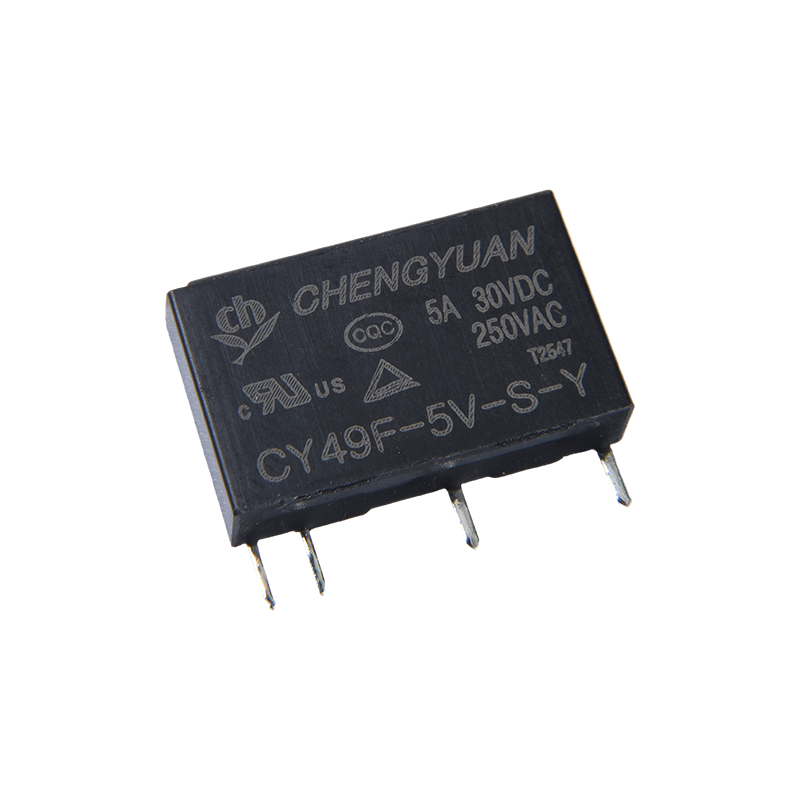

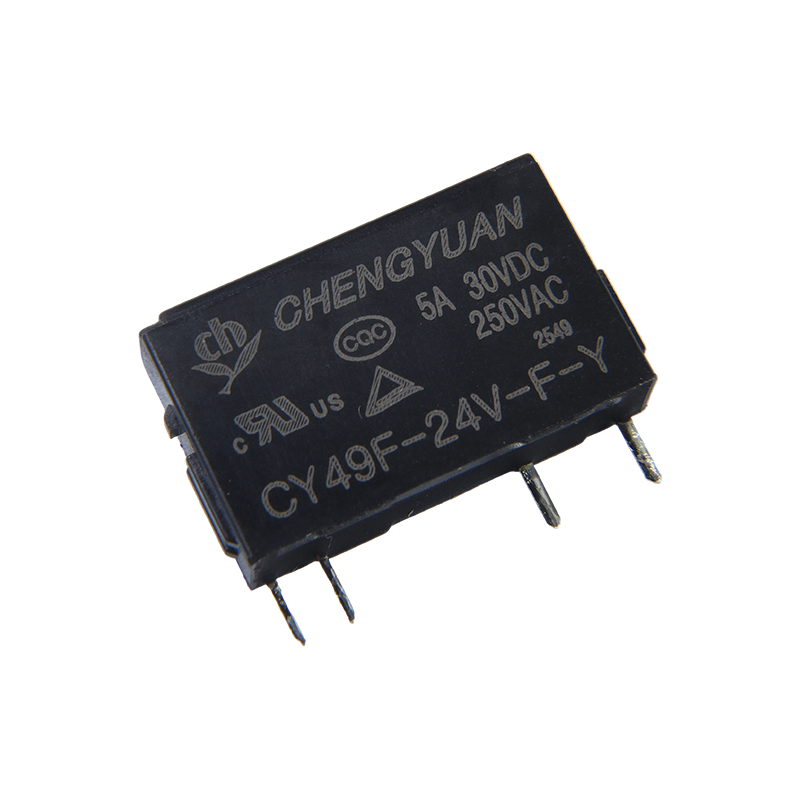

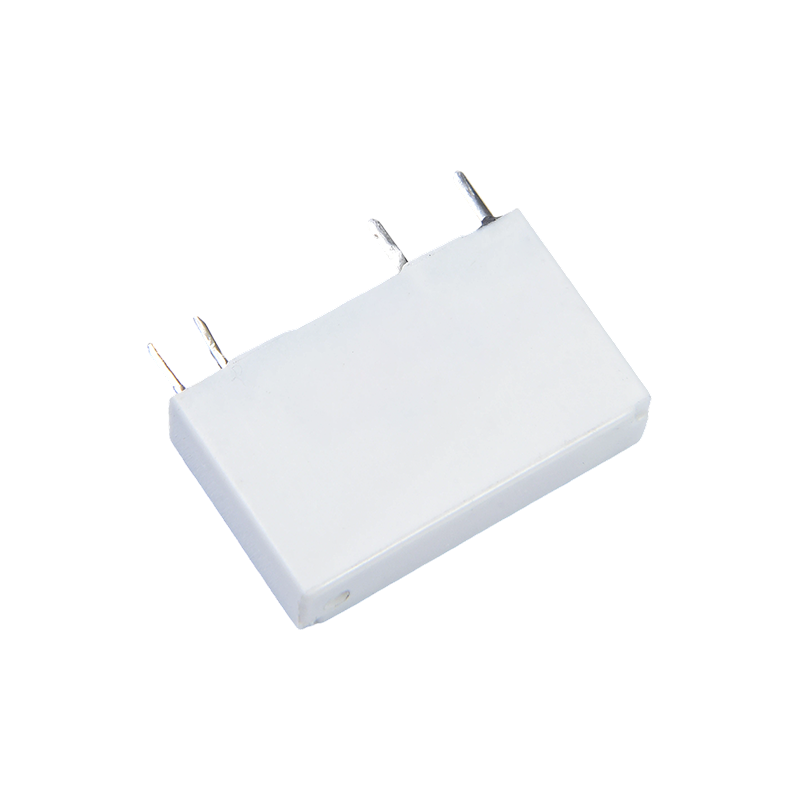

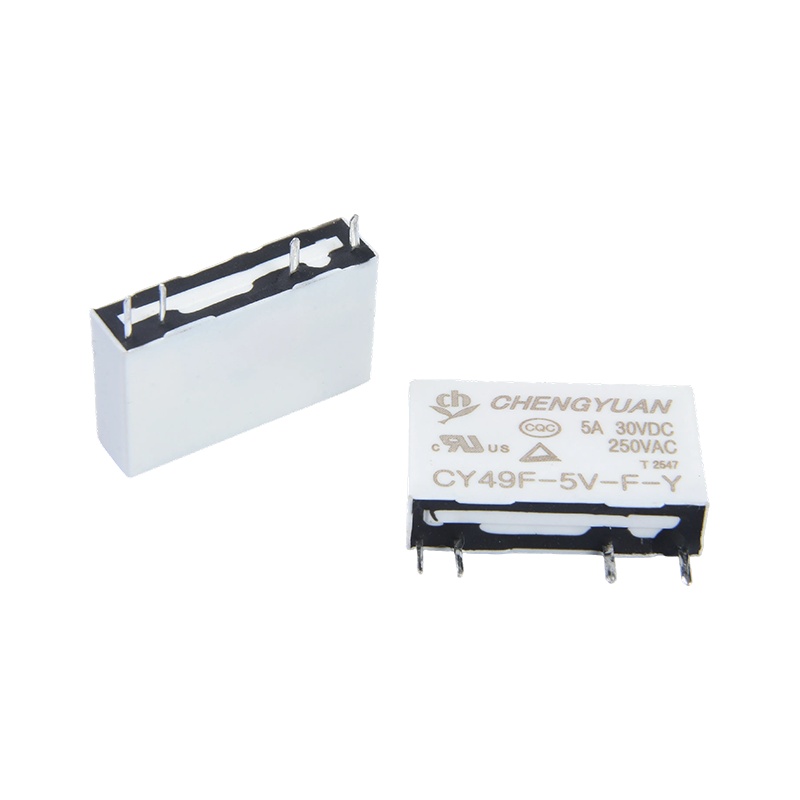

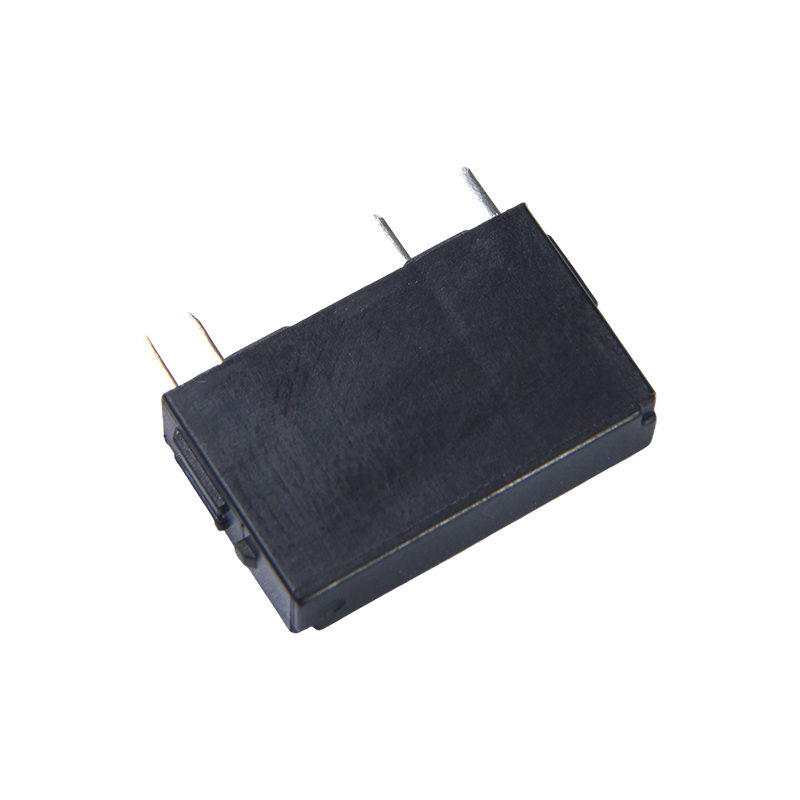

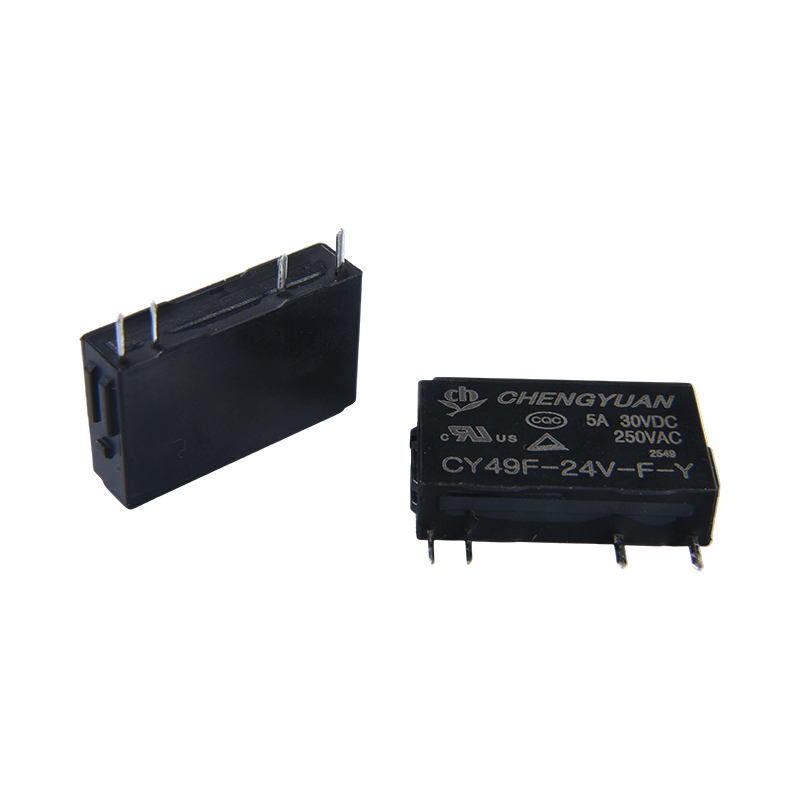

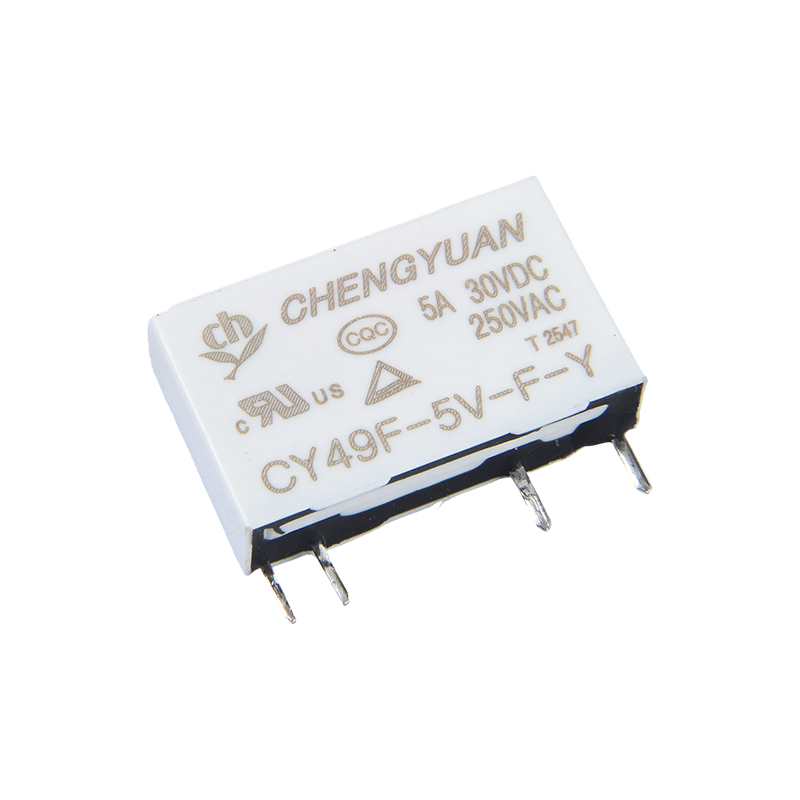

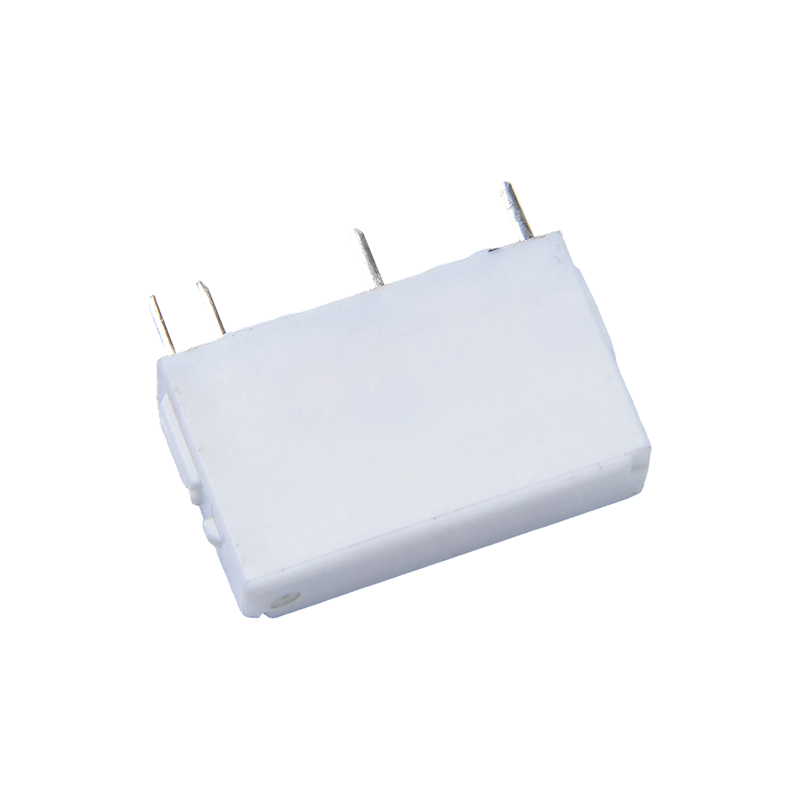

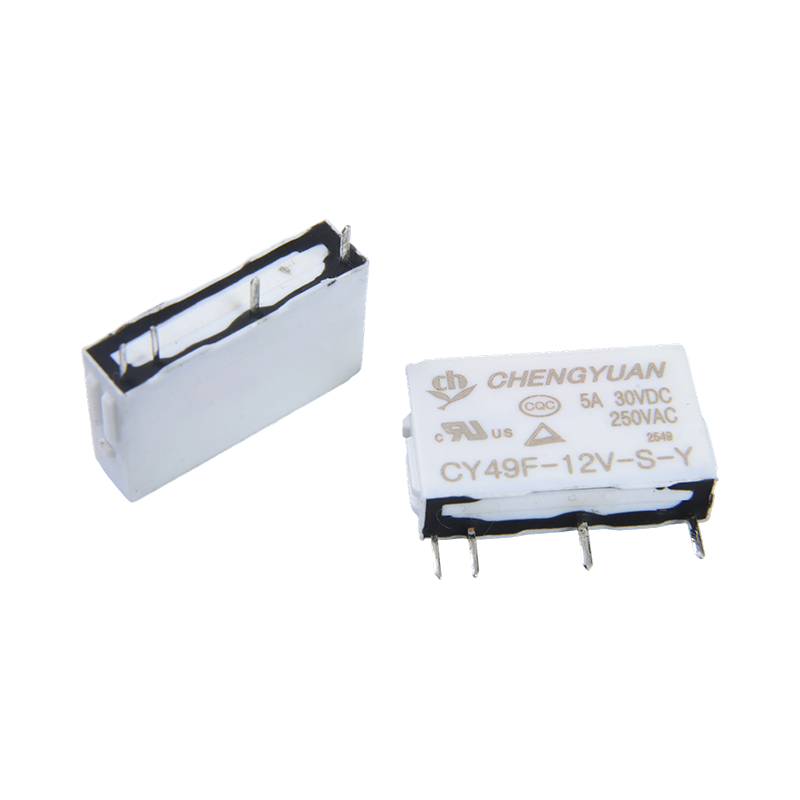

Kenmerken:
• Belastbaarheid: 5A contactschakeling
• Ultradun, ultraklein, geschikt voor montage met hoge dichtheid (5 mm breed, 12,5 mm hoogte)
• Bestand tegen maximaal 3000V
• Hoge gevoeligheid, stroomverbruik van slechts 0,12 W
Typische toepassingen:
Industriële automatisering en besturingscircuits: Vaak aangetroffen in communicatieapparatuur, netwerkapparatuur, meetinstrumenten en liftbesturingssystemen, die circuitschakelingen, veiligheidsbescherming of overstroombeveiligingsfuncties uitvoeren.
Auto-elektronica en nieuwe energievelden: toegepast in voertuigapparatuur, nieuwe energiebeheersystemen, enz., die voldoen aan de betrouwbare schakelvereisten in automobielomgevingen.
Medische elektronica en lucht- en ruimtevaart: In medische apparatuur, veiligheidsmonitoring en ruimtevaarttoepassingen waar hoge stabiliteit vereist is, biedt het circuitisolatie en bescherming.
Contactgegevens
| Typ | CY49F |
| Contactmateriaal | Zilverlegering |
| Contactweerstand | 100mΩ max. (bij 1A 16VDC) |
| Nominale belasting (ohmse belasting) | 5A250VAC/30VDC |
| Max. schakelstroom | 5A |
| Max. schakelspanning | 270VAC |
| Max. schakelvermogen | 1250VA/150W |
| Min. schakelbelasting | 6V 1A |
| Kenmerken |
| Bedrijfstijd (bij nominale spoelspanning) | ≤ 10 ms Max. |
| Tijd vrijgeven | ≤ 5 ms Max. |
| Isolatieweerstand | Min. 1000 MΩ (bij 500 VDC) |
| Diëlektrische sterkte | Tussen open contacten: 1000VAC, 50/60Hz gedurende 1min |
| Tussen spoel en contact: 3000VAC, 50/60Hz gedurende 1min |
| Trillingsbestendigheid | Destructief | 10-55 Hz, bij dubbele amplitude van 1,5 mm |
| Functioneel | 10-55 Hz, bij dubbele amplitude van 1,5 mm |
| Schokbestendigheid | Functioneel | 10G min |
| Destructief | 10G min |
| Uithoudingsvermogen | Mechanisch uithoudingsvermogen (10800 ops./u) | 10000000 operaties (bij kamertemperatuur) |
| Elektrisch uithoudingsvermogen (360ps/u) | 100.000 bewerkingen (bij kamertemperatuur) |
| Omgevingstemperatuur | -40℃~ 85℃ (geen condensatie) |
| Gewicht | Ongeveer. 3g |
| Spoelgegevens (bij 20℃) |
| Nominaal spanning (VDC) | Nominaal operationeel actueel ±10%(mA) | Spoelweerstand ±10%(Ω) | Nominaal operating kracht | Bedrijfsspanning (Max.) | Laat spanning los (min.) | Max. toegestane spanning |
| 5 | 24 | 208 | Ongeveer 0,12 W | 75% van het nominale bedrag spanning | 5% van het nominale bedrag spanning | 130% van de nominale spanning |
| 6 | 20 | 300 |
| 9 | 13.3 | 675 |
| 12 | 10 | 1200 |
| 18 | 6.6 | 2700 |
| 24 | 7.5 | 3200 | Ongeveer 0,18 W |
De hierboven weergegeven gegevens zijn initiële waarden. Stel de maximaal toegestane spanning op de spoel niet langer dan 10 minuten in om oververhitting van de spoel te voorkomen.

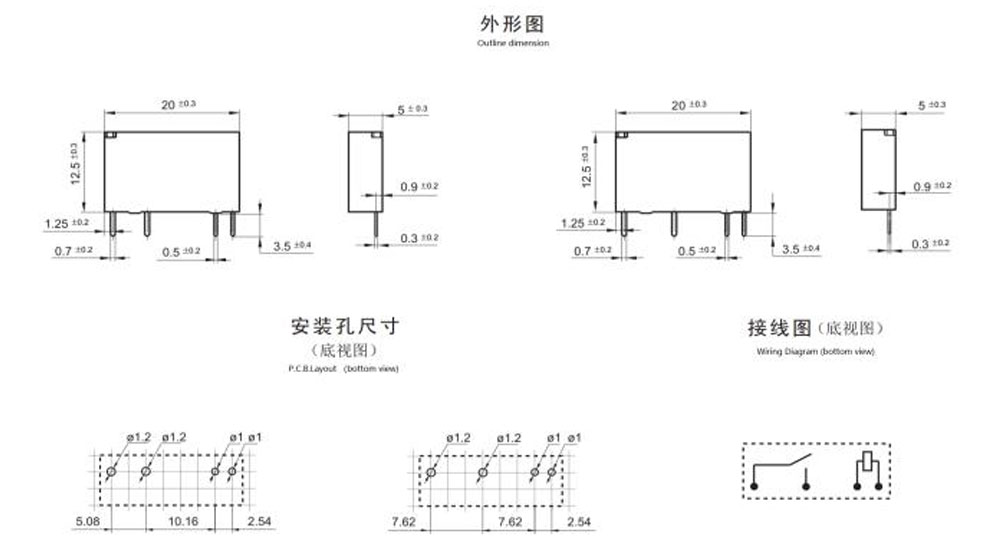

Afmetingen, bedradingsschema, PCB-indeling (eenheid: mm)

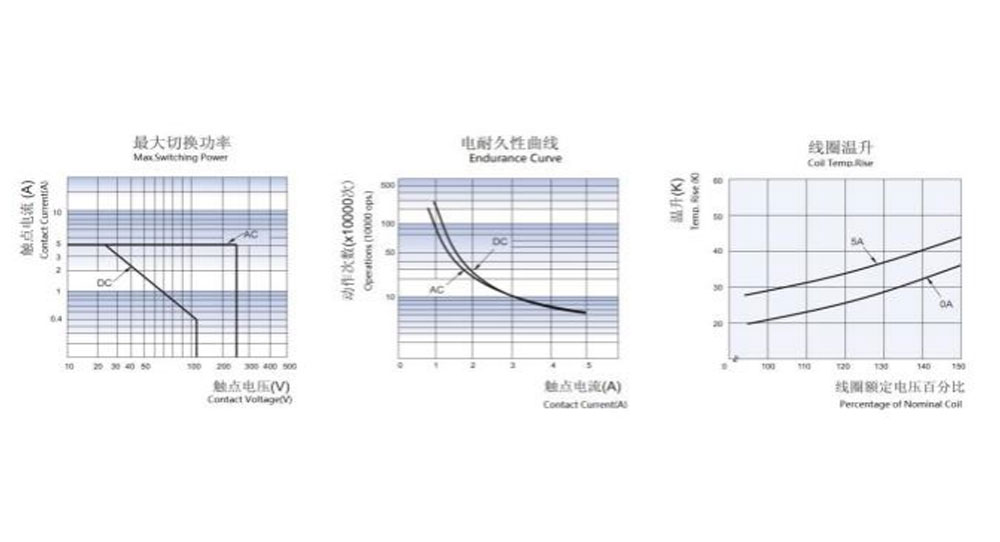

Karakteristieke rondingen
Bestelinformatie
CY49F - 12VDC - S - Y - B - B - S- XX
1 2 3 4 5 6 7 8
1: Type: CY49F
2: Nominale spanning: 5,6,9,12,18,24 VDC
3: Contactpenafstand: F: 5,08 mm S: 7,62 mm
4: Contacttype: Y: enkel contact, E: gevorkt contact
5: Behuizingscategorie: B geeft de riemgesp aan. Geen: Niet hebben

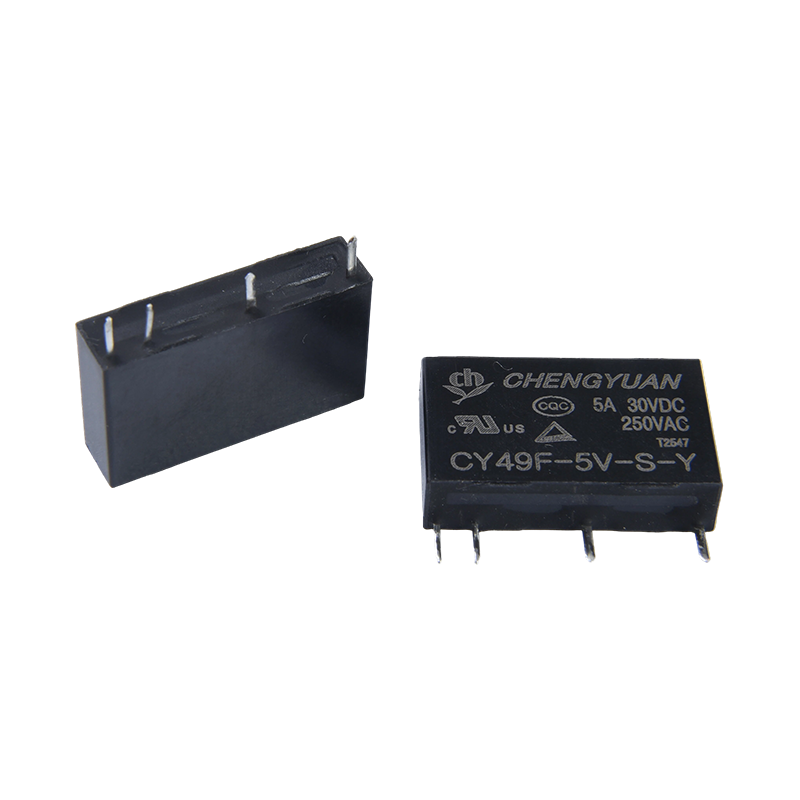

6: Kleur behuizing: H-zwart; B-Wit
7: Beschermende constructie: S-Flux-bestendig,
SH-verzegeld wasbaar
8: Speciale parameter: Nihil-standaardtype
Letter of nummer-Speciale vereiste
Flux-proof relais kunnen niet worden gebruikt in het milieu met verontreinigende stoffen zoals H2S, SO2, NO2, stof, enz.
Waterreiniging of oppervlaktebehandeling wordt niet aanbevolen nadat de fluxbestendige relais op de printplaat zijn gemonteerd.
Disclaimer: de specificatie is alleen ter referentie. Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
We konden niet alle prestaties en alle parameters voor elke mogelijke toepassing evalueren. De gebruikers moeten dus in de juiste positie zijn om te kiezen
Geschikt product voor hun eigen toepassing. Voor afgedichte relais dient u na installatie en reiniging vóór gebruik het ventilatiegat in de behuizing te openen. Als er vragen zijn, neem dan contact op met Chengyuan voor technische diensten. Het is echter de verantwoordelijkheid van de gebruiker om te bepalen welk product moet worden gebruikt.
