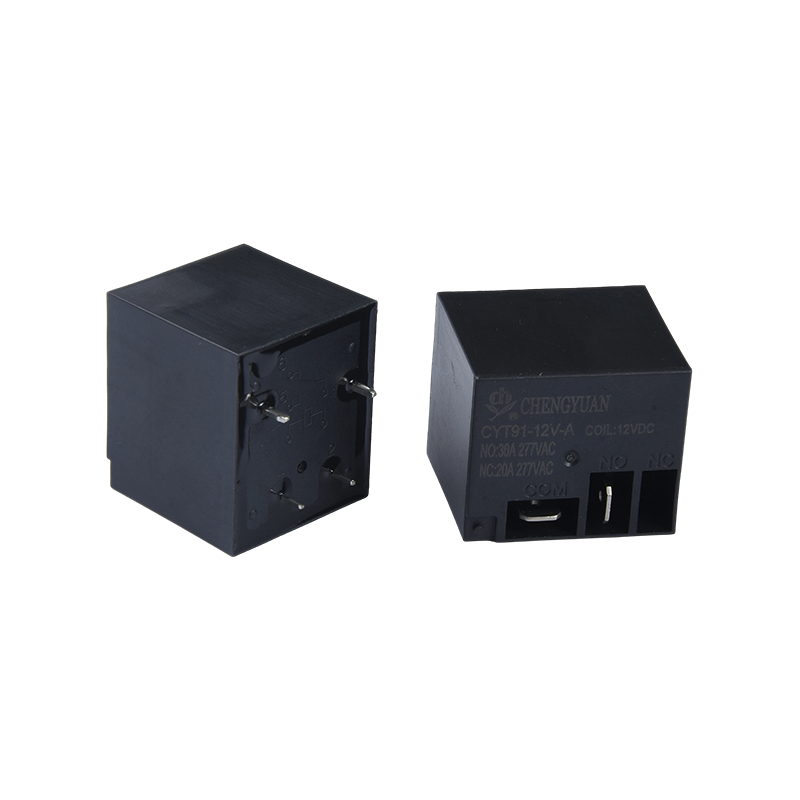

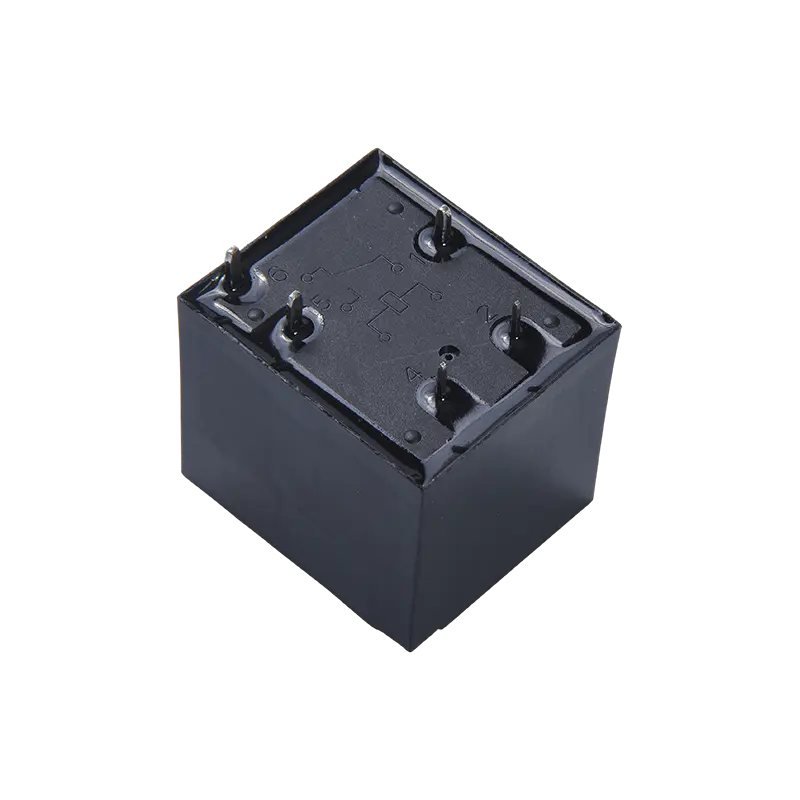

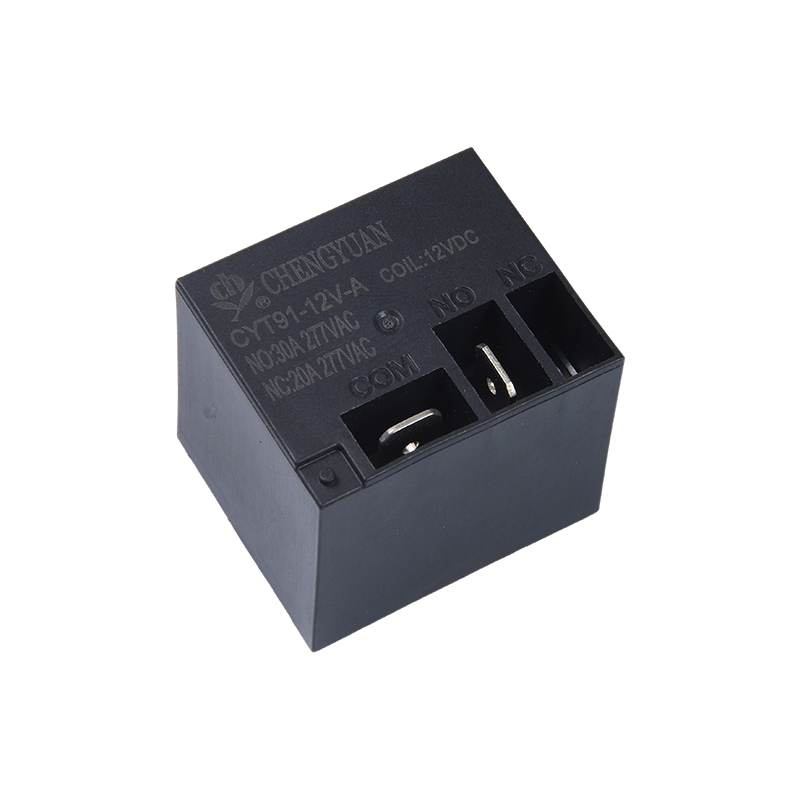

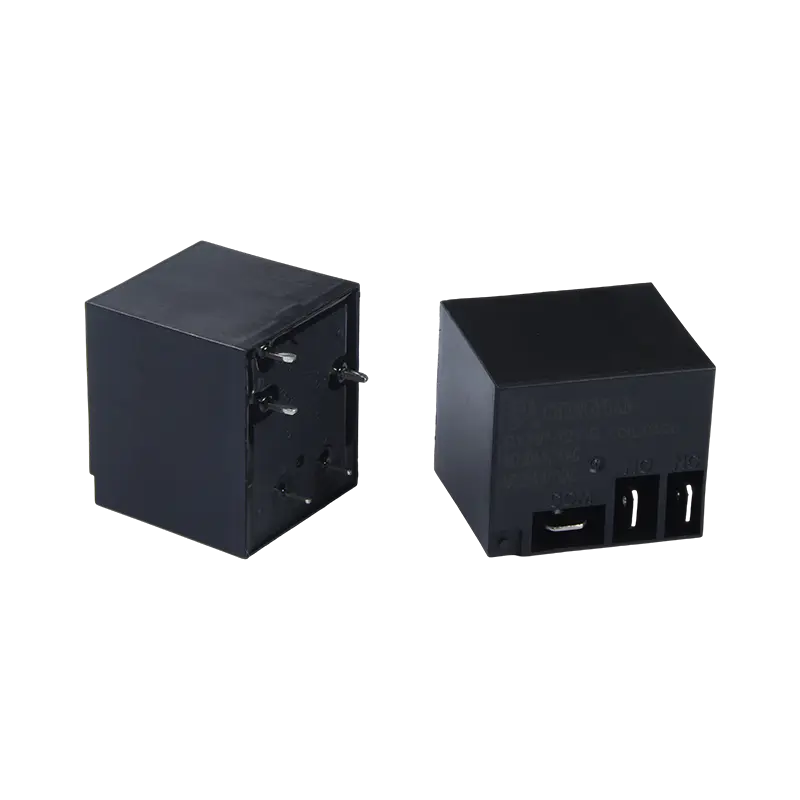

1. Productvoordelen
Compact ontwerp met hoge stroomsterkte: Bereikt een hoog schakelvermogen van 20 A/30 A in een klein volume, biedt een hoge vermogensdichtheid en bespaart installatieruimte.
Versterkte stroomvoerende structuur: Optionele koperen terminalversie biedt een lagere contactweerstand en een sterker stroomvoerend vermogen, waardoor de warmteontwikkeling wordt verminderd en de betrouwbaarheid op lange termijn bij hoge stroom wordt verbeterd.
Wide Voltage Drive: Breed bedrijfsspanningsbereik van de spoel (3-48VDC), vooral geschikt voor auto-elektronica, batterijgevoede apparatuur en diverse DC-besturingssystemen.
2. Belangrijkste kenmerken
Belastbaarheid: Ondersteunt het schakelen van belastingen tot 30 A bij 250 VAC of 28 VDC en voldoet daarmee aan de besturingsbehoeften van de meeste resistieve en inductieve belastingen met hoog vermogen.
Contactconfiguratie: Maakt gebruik van een SPDT-structuur (Single Pole Double Throw), met één normaal open en één normaal gesloten contact, geschikt voor eenvoudig schakelen van circuits of aan/uit-bediening.
Efficiënte aandrijving: Het typische stroomverbruik van de spoel is 0,9 W, wat een hoge aandrijfefficiëntie en een lage belasting van het stuurcircuit oplevert.
Duurzaam ontwerp: robuuste structuur, contactmaterialen en druk geoptimaliseerd voor vonken met hoge stroomsterkte, wat resulteert in een lange elektrische levensduur.
3. Belangrijkste toepassingen
Auto-elektronica: gebruikt in elektrische voertuigen en traditionele voertuigen voor batterijbeheer, voorlaadcircuits, verwarmingen, ventilatoren en krachtige verlichtingsregeling.
Industriële apparatuur: bestuurt kleine en middelgrote motoren, compressoren, industriële verwarmingen en stroomverdeeleenheden.
Huishoudelijke apparaten: Gebruikt in doorstroomverwarmers, krachtige keukenapparatuur, airconditionercompressoren en verwarmingsapparatuur die hogestroomschakeling vereist.
Energieregeling: dient als hoofdschakelaar voor DC-circuits met hoge stroomsterkte in zonne-energiesystemen en laadapparatuur.
| Contactgegevens |
| Typ | CYT91 |
| Contactmateriaal | Zilverlegering |
| Contactweerstand | 100 mΩ max. (bij 1A 6VDC) |
| Nominale belasting (ohmse belasting) | 20A/30A 250VAC |
| Max. schakelstroom | 20A/30A |
| Max. schakelspanning | 250VAC |
| Max. schakelvermogen | 5000VA/7500VA |
| Kenmerken |
| Bedrijfstijd (bij nominale spoelspanning) | Maximaal 15 ms. (Geen diode) |
| Tijd vrijgeven | Maximaal 10 ms. ( Geen diode) |
| Isolatieweerstand | Min. 1000 MΩ (bij 500 VDC) |
| Diëlektrische sterkte | Tussen open contacten: 1500VAC, 50/60Hz gedurende 1min |
| Tussen spoel en contact: 2500VAC, 50/60Hz gedurende 1min |
| Trillingsbestendigheid | Destructief | 10-55Hz, bij dubbele amplitude van 1,5 mm |
| Functioneel | 10-55Hz, bij dubbele amplitude van 1,5 mm |
| sprongweerstand | Functioneel | 10G min. |
| Destructief | 100G min. |
| Uithoudingsvermogen | Mechanisch uithoudingsvermogen (10800 ops./u) | 10000000 operaties (bij kamertemperatuur) |
| Elektrisch uithoudingsvermogen (360ps/u) | 100.000 bewerkingen (bij kamertemperatuur) |
| Omgevingstemperatuur | -40℃~ 85℃ (geen condensatie) |
| Gewicht | Ongeveer 28 g |
Spoelgegevens (bij 20℃)
| Nominaal spanning (VDC) | Nominaal operationeel actueel ±10%(mA) | Spoelweerstand ±10%(Ω) | Nominaal operating kracht | Bedrijfsspanning (Max.) | Laat spanning los (min.) | Max. toegestane spanning |
| 5 | 180 | 27 | Ongeveer 0,9 W | 75% van het nominale bedrag spanning | 5% van nominaal spanning | 130% van de nominale spanning |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
De hierboven getoonde gegevens zijn initiële waarden. Breng de maximaal toegestane spanning niet langer dan 10 minuten aan op de spoel om oververhitting van de spoel te voorkomen.

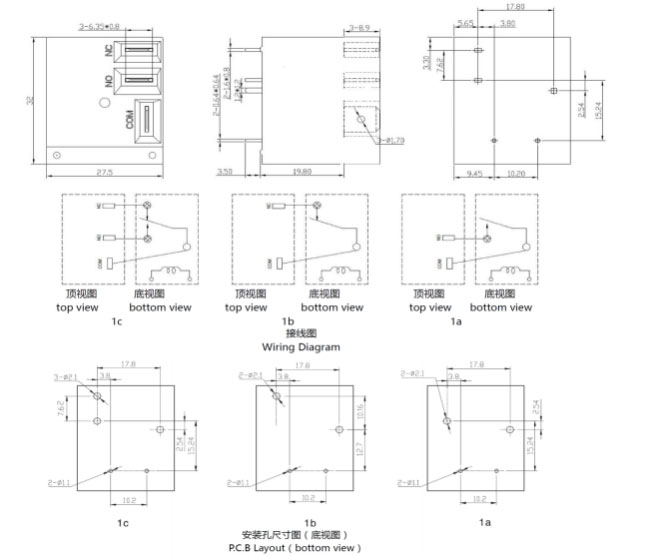

Afmetingen, bedradingsschema, PCB-indeling (eenheid: mm)

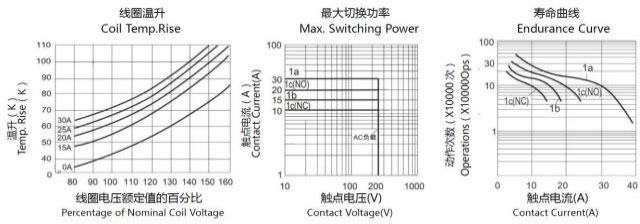

Karakteristieke rondingen
Bestelinformatie
CYT91 - 1 - C - 12VDC - B - D - S - XX
1 2 3 4 5 6 7 8
1: Type: CYT91
2: Aantal polen: 1-1 pool
3: Contactregeling: : A Formulier A ; B-formulier B ; C-formulier C
4: Nominale spanning: 5,6,9,12,15,18,24,48VDC
5: Kleur behuizing: B-zwart; L-blauw
6: Spoelvermogen: D-0,9W
7: Beschermende constructie: S-Flux-bestendig,
SH-Verzegeld wasbaar
8: Speciale parameter: Nihil-standaardtype
Letter of nummer-Speciale vereiste
Fluxbestendige relais kunnen niet worden gebruikt in omgevingen met verontreinigende stoffen zoals H2S, SO2, NO2, stof, enz.
Waterreiniging of oppervlaktebehandeling wordt niet aanbevolen nadat de fluxbestendige relais op de printplaat zijn gemonteerd.
Disclaimer: de specificatie is alleen ter referentie. Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
We konden niet alle prestaties en alle parameters voor elke mogelijke toepassing evalueren. De gebruikers moeten dus in de juiste positie zijn om te kiezen
Geschikt product voor hun eigen toepassing. Bij afgedichte relais dient u na installatie en reiniging vóór gebruik het ventilatiegat in de behuizing te openen. Als u vragen heeft, neem dan contact op met Chengyuan voor technische diensten. Het is echter de verantwoordelijkheid van de gebruiker om te bepalen welk product gebruikt moet worden.
