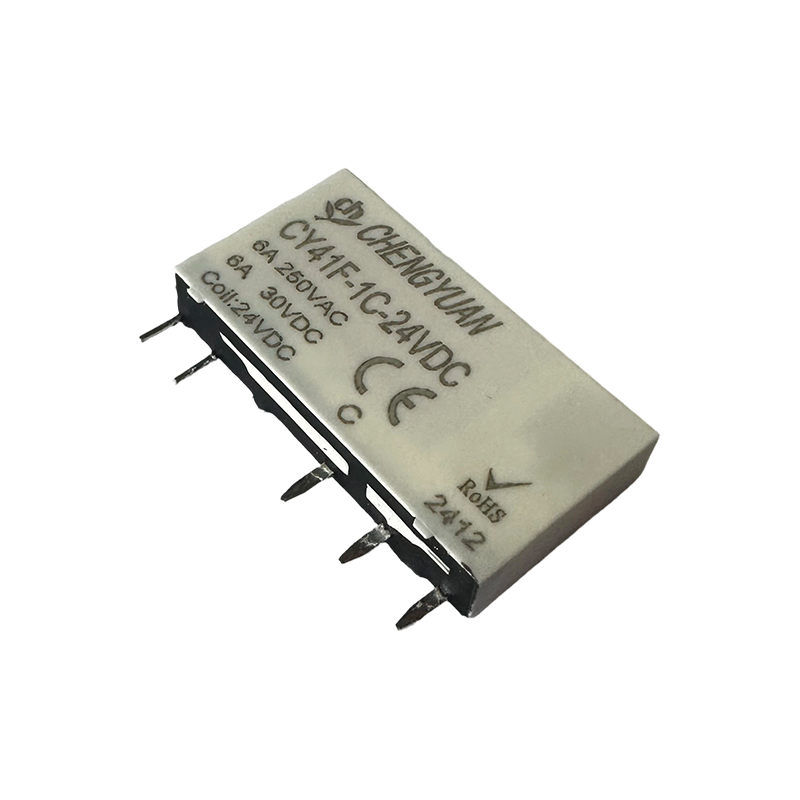

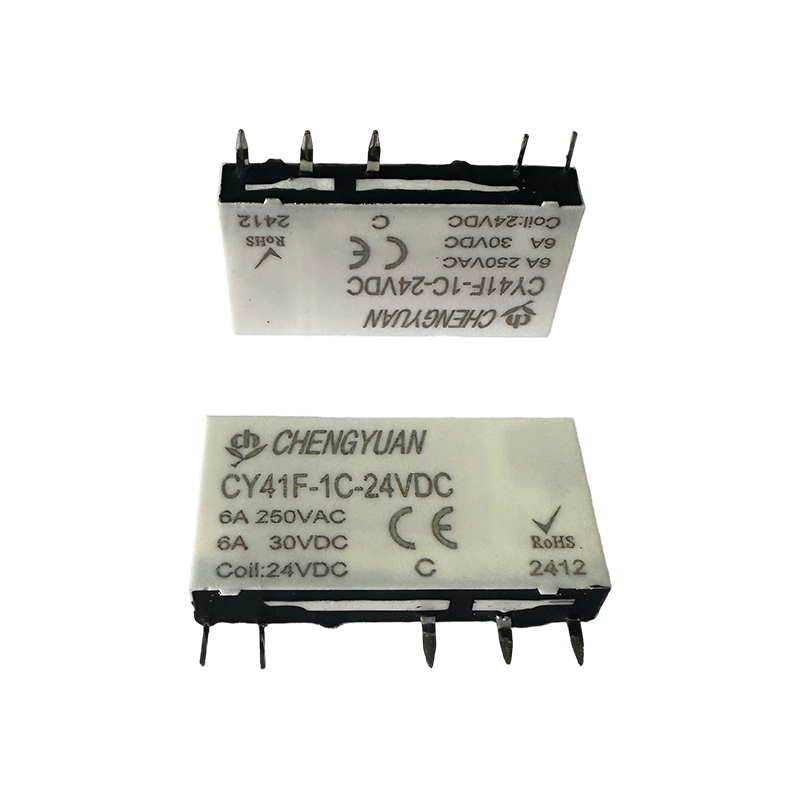

Kenmerken:
● Ultradun (slechts 5 mm breed)
● 6A contactschakelvermogen
● Diëlektrische spanning tussen spoel en contacten: 4 kV
● Overspanningsweerstand tussen spoel en contacten: 6 kV
● Voldoet aan de vereisten voor versterkte isolatie volgens VDE0700/0631
● Hoge gevoeligheid, stroomverbruik ongeveer 0,17W
Toepasselijke scenario's:
● Huishoudelijke apparaten: vermogensregeling voor kleine apparaten met hoog vermogen, zoals elektrische kachels en inductiekookplaten
● Industriële besturing: automatiseringsapparatuur, kleine PLC's, motorbesturingscircuits
● Smart Power Equipment: slimme verdeelkasten, extra bediening van laadpalen
● Beveiligingsapparatuur: bewaking van voedingen, circuitschakeling van toegangscontrolesysteem
Contactparameters
| Neem contact op met Configuratie | 1H, 1Z |
| Contactweerstand (1) | Vergulde contacten: ≤ 30mΩ (1A 6VDC); Niet-vergulde contacten: ≤ 100mΩ (1A 6VDC) |
| Contactmateriaal | AgSnO₂, AgNi |
| Contactbelasting (resistief) | 6A 250VAC / 30VDC |
| Maximale schakelspanning | 400VAC / 300VDC |
| Maximale schakelstroom | 6A |
| Maximaal schakelvermogen | 1500VA / 180W |
| Minimale belasting (2) | Niet-verguld: 5VDC 100mA; Verguld: 5VDC 10mA |
| Mechanische duurzaamheid (3) | 1×10⁷ cycli |
| Elektrische duurzaamheid | H-type: 6×10⁴ cycli (AgNi, 6A 250VAC/30VDC, ohmse belasting, 85℃, 1s aan 9s uit)Z-type: 3×10⁴ cycli (NO, AgNi, 6A 250VAC/30VDC, ohmse belasting, 85℃, 1s aan 9s uit); 1×10⁴ cycli (NC, AgNi, 6A 250VAC/30VDC, ohmse belasting, 85℃, 1s aan 9s uit) |
Opmerkingen:
(1) Alle bovenstaande waarden zijn initiële waarden.
(2) De bovenstaande minimale belasting is een referentiewaarde, van toepassing op normale temperatuur-, vochtigheids- en drukomgevingen met de pinnen naar boven gericht. Deze referentiewaarde kan veranderen afhankelijk van de schakelfrequentie, omgevingsomstandigheden, verwachte levensduur en installatierichting. Voer daarom vóór gebruik bevestigingstests uit met werkelijke belastingen, en het wordt aanbevolen om gebruik onder nul graden Celsius te vermijden.
(3) Test zonder belasting, geen mechanische schade na de test.
Spoelparameters
| Nominaal spoelvermogen | 5VDC ~ 24VDC: Ongeveer 170mW |
| 48VDC, 60VDC: Ongeveer 210mW |
Opmerking:
(1) Voor ladingen zonder een gespecificeerde temperatuur in de tabel is de omgevingstemperatuur kamertemperatuur.
Prestatieparameters
| Parameter | Specificatie |
| Isolatieweerstand | 1000MΩ (500VDC) |
| Diëlektrisch bestand tegen spanning | Tussen spoel en contacten | 4000VAC gedurende 1min |
| Tussen geopende contacten | 1000VAC gedurende 1min |
| Bedrijfstijd (bij nominale spanning) | ≤ 8 ms |
| Vrijgavetijd (bij nominale spanning) | ≤ 4 ms |
| Schok * (1) | Stabiliteit | 49m/s² |
| Sterkte | 980m/s² |
| Trilling * (1) | 10 Hz ~ 55 Hz, 1 mm dubbele amplitude |
| Vochtigheid | 5% ~ 85% RV |
| Temperatuurbereik | -40℃ ~ 85℃ |
| Terminaltype | PCB-type |
| Gewicht | Ongeveer 5 gram |
| Verpakkingstype | Met plastic verzegeld type, soldeerbestendig type |
| Nominale spanning (VDC) | Bedrijfsspanning (VDC) (1) | Vrijgavespanning (VDC) (1) | Maximale spanning (VDC) (2) | Spoel weerstand |
| 5 | ≤ 3,75 | ≥ 0,25 | 7.5 | 147×(1±10%)Ω |
| 6 | ≤ 4,50 | ≥ 0,30 | 9.0 | 212×(1±10%)Ω |
| 9 | ≤ 6,75 | ≥ 0,45 | 13.5 | 476×(1±10%)Ω |
| 12 | ≤ 9,00 | ≥ 0,60 | 18 | 848×(1±10%)Ω |
| 18 | ≤ 13,5 | ≥ 0,90 | 27 | 1906×(1±15%)Ω |
| 24 | ≤ 18,0 | ≥ 1,20 | 36 | 3390×(1±15%)Ω |
| 48 (3) | ≤ 36,0 | ≥ 2,40 | 72 | 10600×(1±15%)Ω |
| 60 (3) | ≤ 45,0 | ≥ 3,00 | 90 | 16600×(1±15%)Ω |
