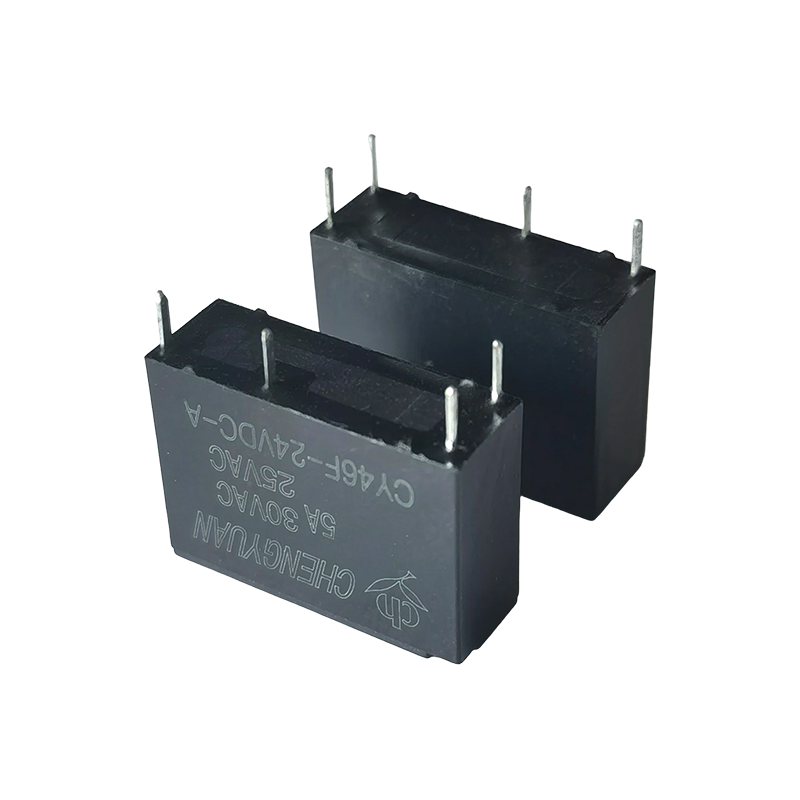

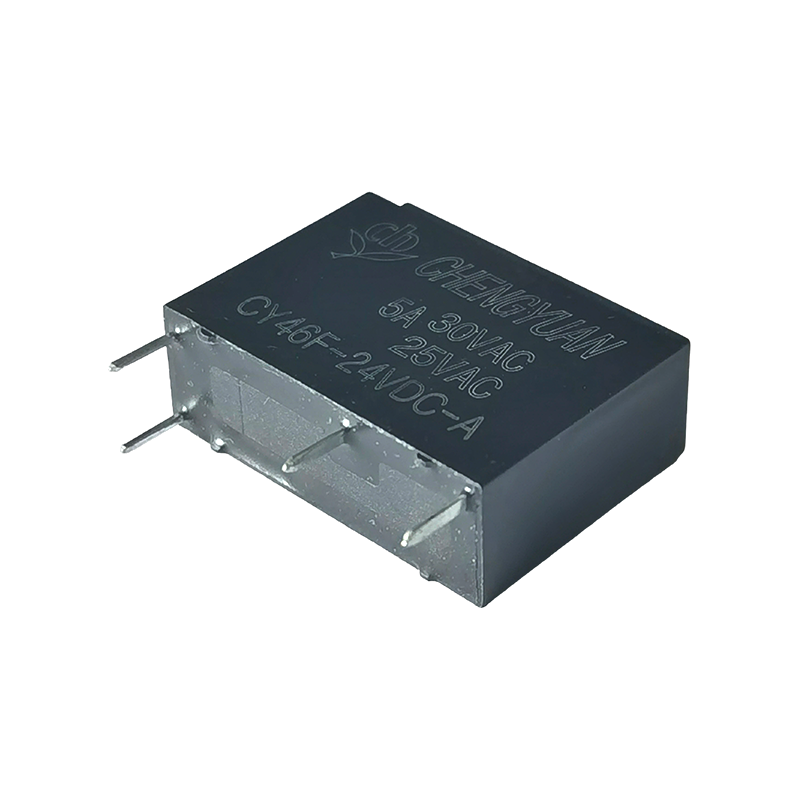

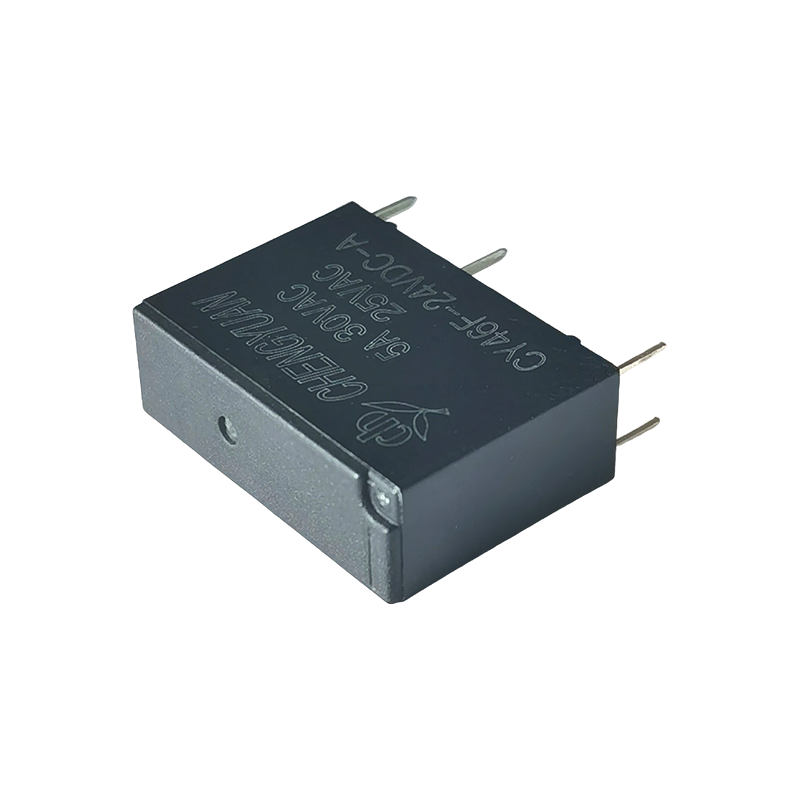

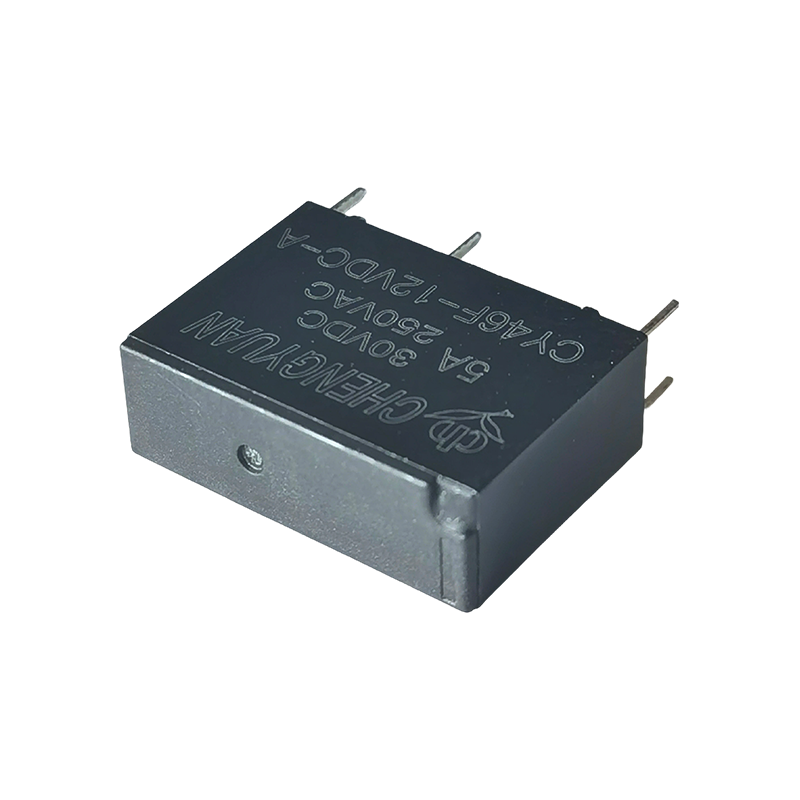

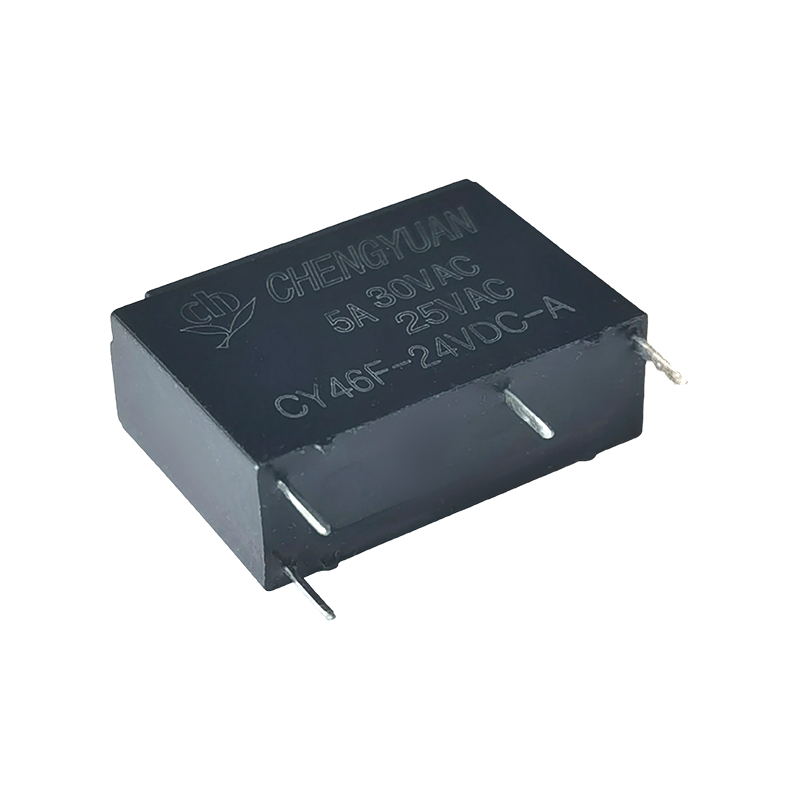

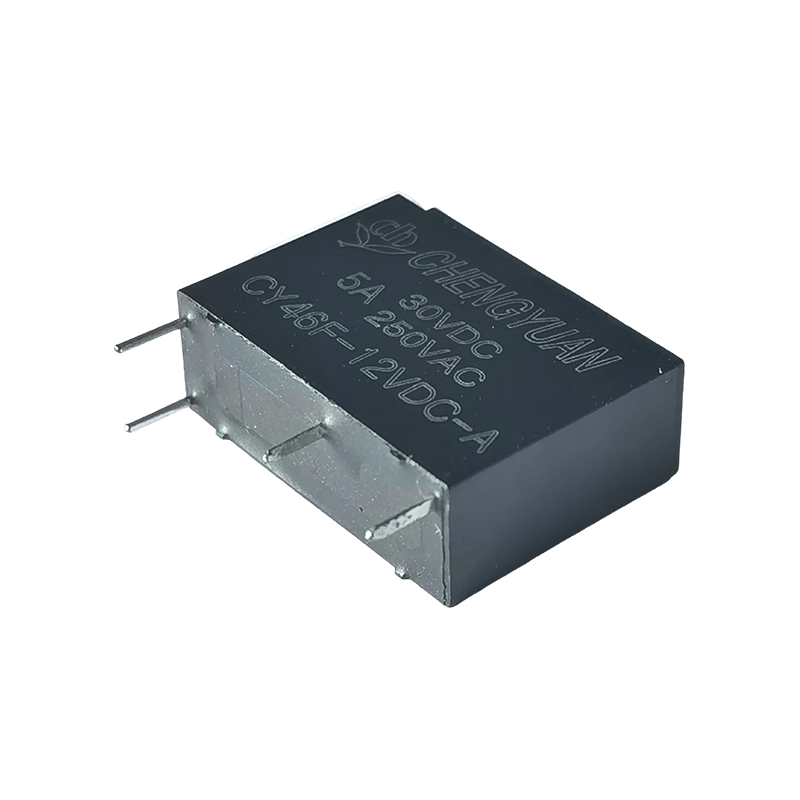

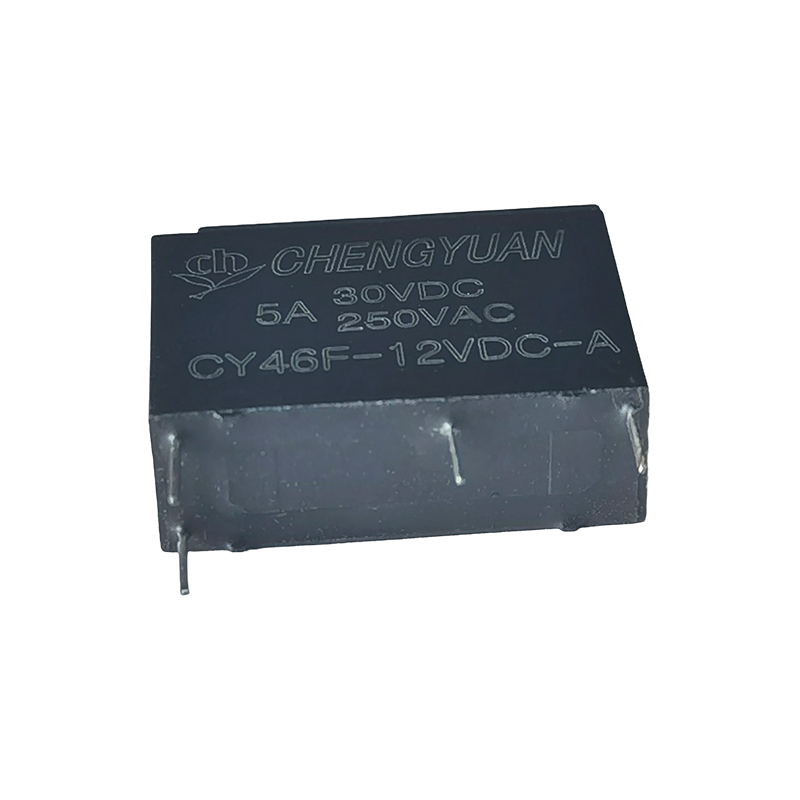

Kenmerken:
• Compact formaat (20*7,2*16,6 mm), geschikt voor printplaten met hoge dichtheid
• Hoge weerstandsspanning: 4000V (tussen spoel en contacten)
• 5A contactschakelvermogen
Typische toepassingen:
1. Kleine huishoudelijke apparaten: aan/uit-bediening voor kleine huishoudelijke apparaten zoals mini-rijstkokers, kleine luchtbevochtigers, draagbare waterkokers en kleine huishoudelijke ventilatoren, die voldoen aan de miniaturisatieontwerpvereisten van deze producten;
2. Consumentenelektronica: powerbanks, kleine adapters, regelmodules voor het opladen van digitale producten en circuitschakeling in kleine audio- en videospelers, waarbij hun ultrakleine formaat wordt benut voor compacte PCB-lay-outs;
3. Industriële hulpbesturing: signaalschakeling met kleine sensoren, miniatuur PLC-uitbreidingsmodules en hulpbesturingscircuits voor automatiseringsapparatuur (zoals controle van indicatielampjes, kleine magneetklepaandrijvingen), compatibel met gewone industriële stuurspanningen van 5VDC-24VDC;
4. Slimme thuisterminals: energiebeheer voor slimme sensorknooppunten, kleine slimme schakelaars en ontvangstmodules voor draadloze afstandsbedieningen, die voldoen aan de ontwerpvereisten met laag vermogen en miniaturisatie van slimme thuisapparaten;
5. Beveiligings- en medische hulpapparatuur: signaalactiveringscircuits voor kleine beveiligingsdetectoren (zoals deur- en raamsensoren, rookmelders) en interne circuitschakeling voor draagbare medische hulpapparatuur (zoals kleine pulsoximeters), waardoor een stabiele werking wordt gegarandeerd;
6. Hulpmiddel voor auto-elektronica: regelcircuits voor kleine elektrische apparaten in auto-interieurs (zoals autoventilatoren, sfeerverlichting), compatibel met de gebruikelijke 12VDC-spanningsspecificaties in voertuigen.
Contactgegevens
| Typ | CY46F |
| Contactmateriaal | Zilverlegering |
| Contactweerstand | 100mΩ max. (bij 1A 16VDC) |
| Nominale belasting (ohmse belasting) | 5A250VAC |
| Max. schakelstroom | 5A |
| Max. schakelspanning | 250VAC |
| Max. schakelvermogen | 1250VA |
| Min. schakelbelasting | 6V 1A |
| Kenmerken |
| Bedrijfstijd (bij nominale spoelspanning) | Maximaal 20 ms. (Geen diode) |
| Tijd vrijgeven | Maximaal 10 ms. (Geen diode) |
| Isolatieweerstand | Min. 1000 MΩ (bij 500 VDC) |
| Diëlektrische sterkte | Tussen open contacten: 750VAC, 50/60Hz gedurende 1min |
| Tussen spoel en contact: 4000VAC, 50/60Hz gedurende 1min |
| Trillingsbestendigheid | Destructief | 10-55 Hz, bij dubbele amplitude van 1,5 mm |
| Functioneel | 10-55 Hz, bij dubbele amplitude van 1,5 mm |
| Schokbestendigheid | Functioneel | 10G min |
| Destructief | 10G min |
| Uithoudingsvermogen | Mechanisch uithoudingsvermogen (10800 ops./u) | 10.000.000 bewerkingen (bij kamertemperatuur) |
| Elektrisch uithoudingsvermogen (360ps/u) | 100.000 bewerkingen (bij kamertemperatuur) |
| Omgevingstemperatuur | -40℃~ 85℃ (geen condensatie) |
| Gewicht | Ongeveer. 3,9 g |
| Nominaal spanning (VDC) | Nominaal operationeel actueel ±10%(mA) | Spoelweerstand ±10%(Ω) | Nominaal operating kracht | Bedrijfsspanning (Max.) | Laat spanning los (min.) | Max. toegestane spanning |
| 5 | 40 | 125 | Ongeveer 0,20 W | 75% van het nominale bedrag spanning | 5% van nominaal spanning | 130% van de nominale spanning |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 720 |
| 12 | 16.67 | 405 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
| 5 | 72 | 69 | Ongeveer 0,36 W |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
De hierboven weergegeven gegevens zijn initiële waarden. Stel de maximaal toegestane spanning op de spoel niet langer dan 10 minuten in om oververhitting van de spoel te voorkomen.

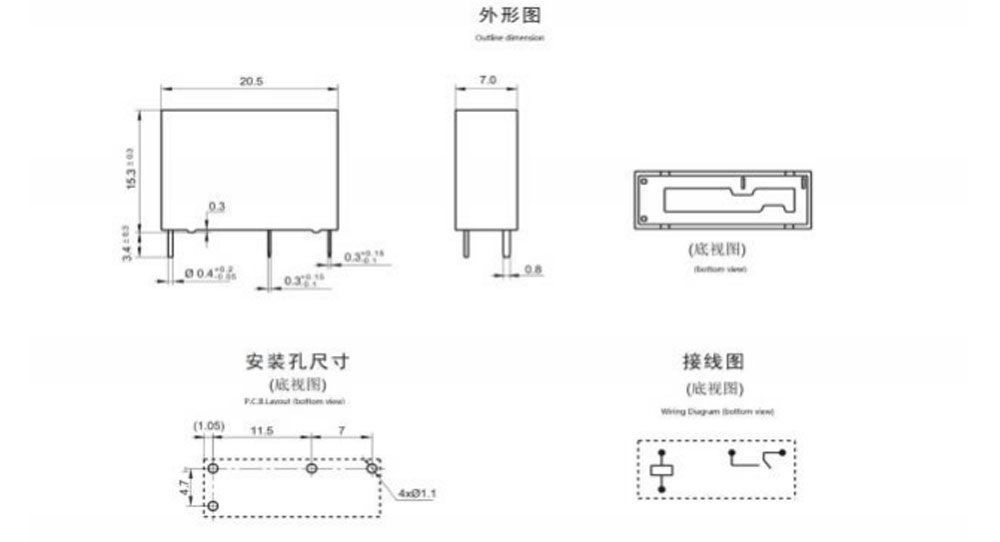

Afmetingen, bedradingsschema, PCB-indeling (eenheid: mm)

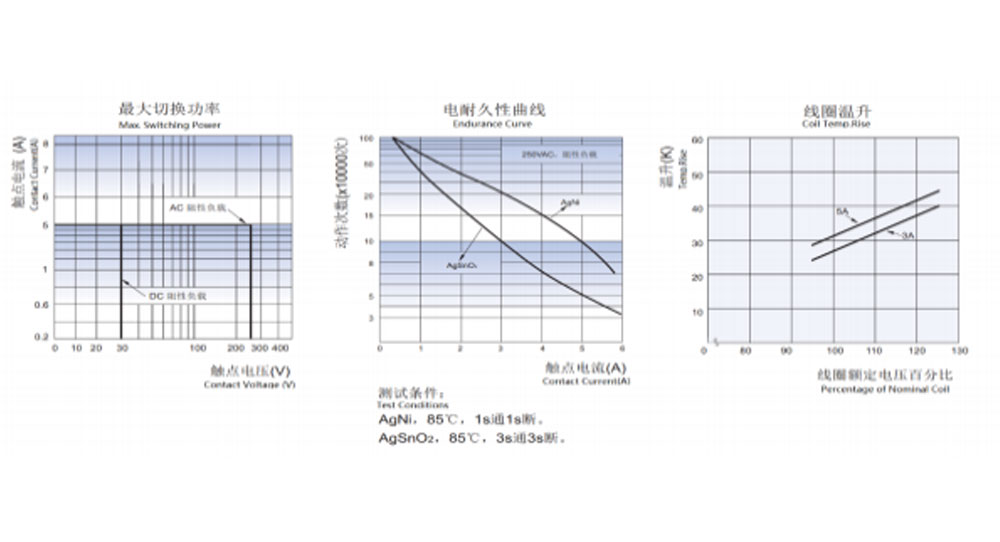

Karakteristieke rondingen
Bestelinformatie
CY46F - 1 - A - 12VDC - D - T - XX
1 2 3 4 5 6 7
1: Type: CYF3
2: Aantal polen: 1-1 pool
3: Contactregeling: C Van C ; H Van A; B Van B
4: Nominale spanning: 5,6,9,12,18,24 VDC
5: Spoelkracht: D-0,36W L-0,2W
6: Beschermende constructie: S-Flux-bestendig,
SH-verzegeld wasbaar
7: Speciale parameter: Nihil-standaardtype
Letter of nummer-Speciale vereiste
Fluxbestendige relais kunnen niet worden gebruikt in omgevingen met verontreinigende stoffen zoals H2S, SO2, NO2, stof, enz.
Waterreiniging of oppervlaktebehandeling wordt niet aanbevolen nadat de fluxbestendige relais op de printplaat zijn gemonteerd.
Er is een aangepast speciaal achtervoegsel beschikbaar na evaluatie door CHENGYUAN.
Disclaimer: de specificatie is alleen ter referentie. Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
We konden niet alle prestaties en alle parameters voor elke mogelijke toepassing evalueren. De gebruikers moeten dus in de juiste positie zijn om te kiezen
Geschikt product voor hun eigen toepassing. Bij afgedichte relais dient u na installatie en reiniging vóór gebruik het ventilatiegat in de behuizing te openen. Als u vragen heeft, neem dan contact op met Chengyuan voor technische diensten. Het is echter de verantwoordelijkheid van de gebruiker om te bepalen welk product gebruikt moet worden.
