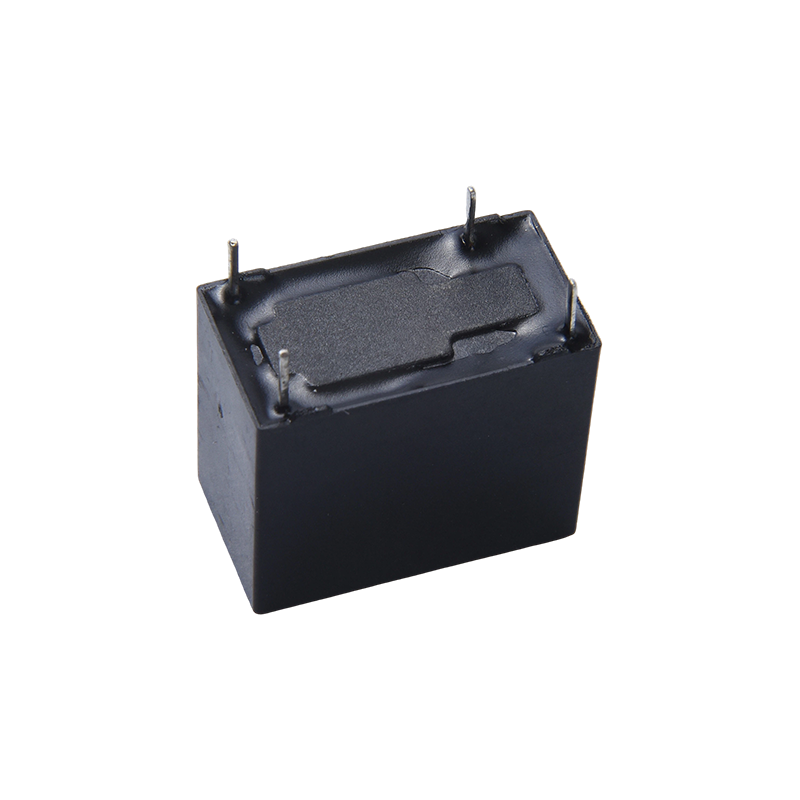

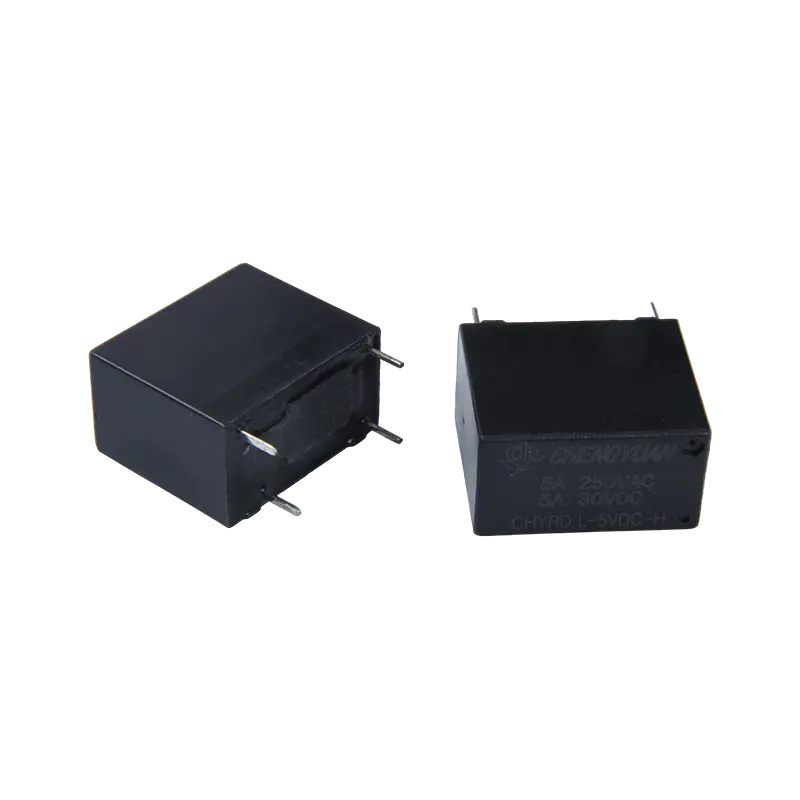

Productvoordelen:
Meerdere belastingsspecificaties: Biedt verschillende contactstroomopties (5A/10A/16A/20A), waardoor flexibele selectie van de meest geschikte belastingscapaciteit mogelijk is op basis van specifieke toepassingsscenario's.
Compatibiliteit met montage met hoge dichtheid: Compact structureel ontwerp dat speciaal is geoptimaliseerd voor montageomgevingen met hoge dichtheid, waardoor het gebruik van de printplaatruimte wordt verbeterd.
Sterke veelzijdigheid: als relais voor algemeen gebruik is het breed toepasbaar op verschillende industriële besturings- en huishoudelijke apparatencircuits.
Stabiele contactschakeling: Schakelt circuits betrouwbaar in en uit, waardoor de stabiliteit van de werking van de apparatuur wordt gegarandeerd.
De belangrijkste toepassingen zijn automatische aanpassing, veiligheidsbescherming en circuitschakeling.
Op het gebied van huishoudelijke apparaten wordt het 32F-relais veel gebruikt in airconditioners, rijstkokers, koelkasten en sterilisatoren om stroomregeling en bescherming tegen overbelasting te bereiken.
Het wordt ook vaak gebruikt in kantoorapparatuur en audiovisuele apparatuur voor signaalschakeling en spanningsregeling.
Industriële besturings-, beveiligingssystemen en auto-elektronica (zoals auto-airconditioning en energiebeheer) zijn een ander belangrijk toepassingsgebied, dat voldoet aan de eisen voor weerstand tegen overspanning en betrouwbaarheid op lange termijn.
Contactgegevens
| Typ | CHYRD |
| Contactmateriaal | Zilverlegering: AgSnO2In2O3, AgSnO2, AgNi |
| Contactweerstand | 100 mΩ max. (bij 1A 6VDC) |
| Nominale belasting (ohmse belasting) | 5A/10A 250VAC,10A 125VAC/30VDC,16A 250VAC |
| Max. schakelstroom | 20A |
| Max. schakelspanning | 250VAC/30VDC |
| Max. schakelvermogen | 2500VA/300W |
| Min. schakelbelasting | 6V 1A |
| Kenmerken |
| Bedrijfstijd (bij nominale spoelspanning) | Maximaal 10 ms. (Geen diode) |
| Tijd vrijgeven | Maximaal 5 ms. (Geen diode) |
| Isolatieweerstand | Min. 1000 MΩ (bij 500 VDC) |
| Diëlektrische sterkte | Tussen open contacten: 1000VAC, 50/60Hz gedurende 1min |
| Tussen spoel en contact: 4000VAC, 50/60Hz gedurende 1min |
| Trillingsbestendigheid | Destructief | 10-55Hz, bij dubbele amplitude van 1,5 mm |
| Functioneel | 10-55Hz, bij dubbele amplitude van 1,5 mm |
| Schokbestendigheid | Functioneel | 10G min. |
| Destructief | 100G min. |
| Uithoudingsvermogen | Mechanisch uithoudingsvermogen (10800 ops./u) | 10000000 operaties (bij kamertemperatuur) |
| Elektrisch uithoudingsvermogen (360ps/u) | 100.000 bewerkingen (bij kamertemperatuur) |
| Omgevingstemperatuur | -40℃ ~ 85℃ (geen condensatie) |
| Gewicht | Ongeveer 4,6 g |
| Nominaal spanning (VDC) | Nominaal operationeel actueel ±10%(mA) | Spoelweerstand ±10%(Ω) | Nominaal operating kracht | Bedrijfsspanning (Max.) | Laat spanning los (min.) | Max. toegestane spanning |
| 3 | 150 | 20 | Ongeveer 0,45 W | 75% van het nominale bedrag spanning | 5% van nominaal spanning | 130% van de nominale spanning |
| 5 | 90 | 55 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 18 | 25 | 720 |
| 24 | 18.75 | 1280 |
| 3 | 66.67 | 45 | Ongeveer 0,2 W |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.66 | 720 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
De hierboven weergegeven gegevens zijn initiële waarden. Stel de maximaal toegestane spanning op de spoel niet langer dan 10 minuten in om oververhitting van de spoel te voorkomen.

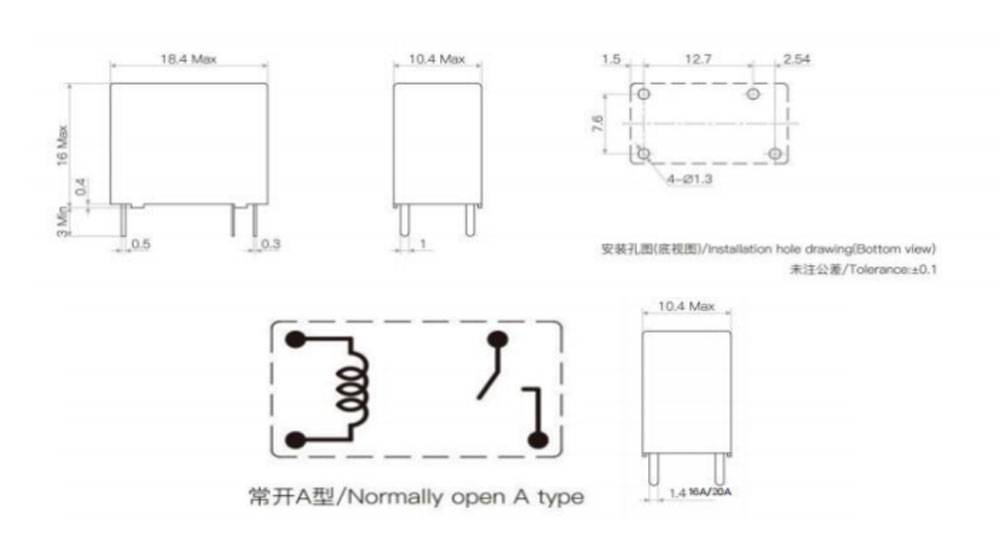

Afmetingen, bedradingsschema, PCB-indeling (eenheid: mm)

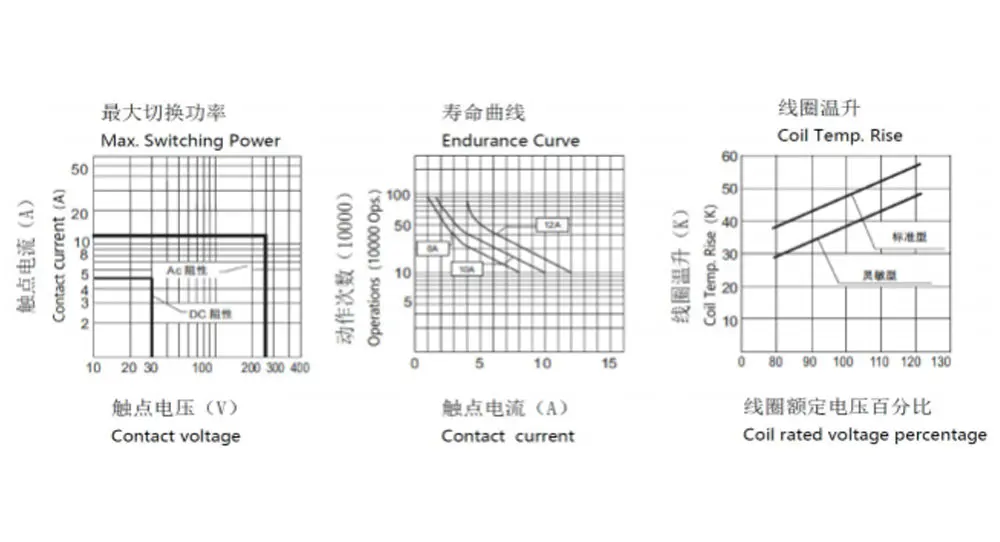

Karakteristieke rondingen
Bestelinformatie
CHYRD - 1 - A - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Type: CHYRD
2: Aantal polen: 1-1 pool
3: Contactregeling: A-vanaf A
4: Nominale spanning: 3,5,6,9, 12, 18,24 VDC
5: Kleur behuizing: B-zwart
6: Spoelkracht: D-0,45W L-0,2W
7: Beschermende constructie: S-Flux-bestendig,
SH-Verzegeld wasbaar
8: Speciale parameter: Nihil-standaardtype
Letter of nummer-Speciale vereiste
Fluxbestendige relais kunnen niet worden gebruikt in omgevingen met verontreinigende stoffen zoals H2S, SO2, NO2, stof, enz.
Waterreiniging of oppervlaktebehandeling wordt niet aanbevolen nadat de fluxbestendige relais op de printplaat zijn gemonteerd.
Disclaimer: de specificatie is alleen ter referentie. Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
We konden niet alle prestaties en alle parameters voor elke mogelijke toepassing evalueren. De gebruikers moeten dus in de juiste positie zijn om te kiezen
Geschikt product voor hun eigen toepassing. Bij afgedichte relais dient u na installatie en reiniging vóór gebruik het ventilatiegat in de behuizing te openen. Als u vragen heeft, neem dan contact op met Chengyuan voor technische diensten. Het is echter de verantwoordelijkheid van de gebruiker om te bepalen welk product gebruikt moet worden.
