Producteigenschappen:
Hoge contactschakelcapaciteit: naast de standaardbelasting van 20 A ondersteunen de contacten het schakelen tot 35 ampère, waardoor ze de onmiddellijke stroompieken tijdens het starten van de auto of door krachtige accessoires kunnen opvangen.
Ultralaag stroomverbruik: Het stroomverbruik van de spoel bedraagt slechts 0,6 W/0,8 W, waardoor de belasting van de accu van het voertuig wordt verminderd en het aansluit bij de trend van de auto-industrie naar een laag energieverbruik.
Uitstekende mechanische duurzaamheid: Beschikt over een hoge schok- en trillingsbestendigheid, waardoor stabiele elektrische verbindingen worden gegarandeerd, zelfs bij hobbelige rijomstandigheden en motortrillingen.
Breed spoelspanningsbereik: Verkrijgbaar in verschillende specificaties van 3VDC tot 48VDC, aangepast aan verschillende soorten autocircuitspanningen.
Compact ontwerp: de geoptimaliseerde structuur en het kleine formaat maken een dichte installatie in kleine elektrische schakelkasten in de auto mogelijk.

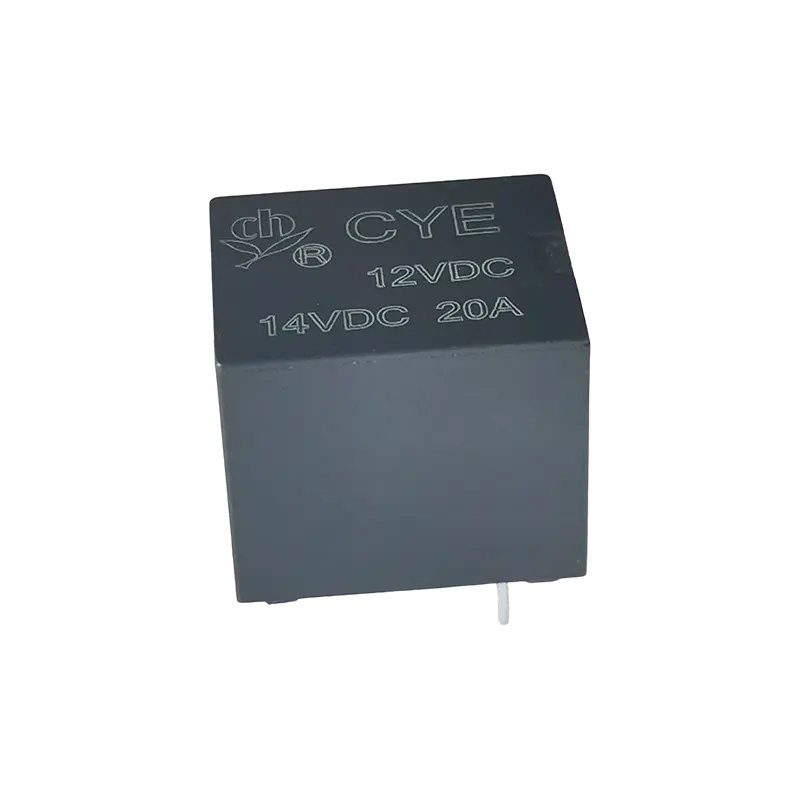

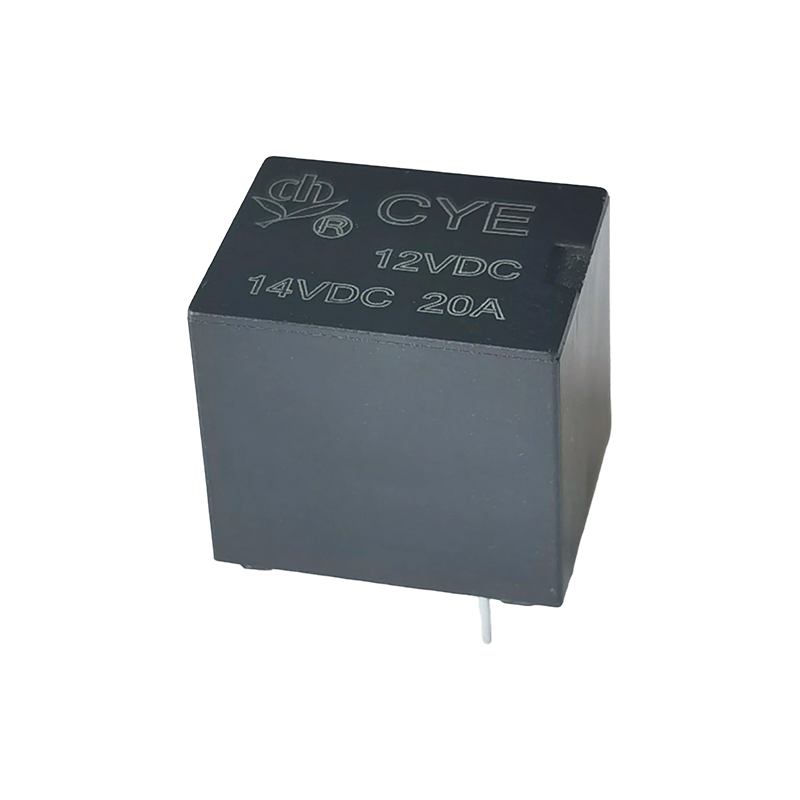

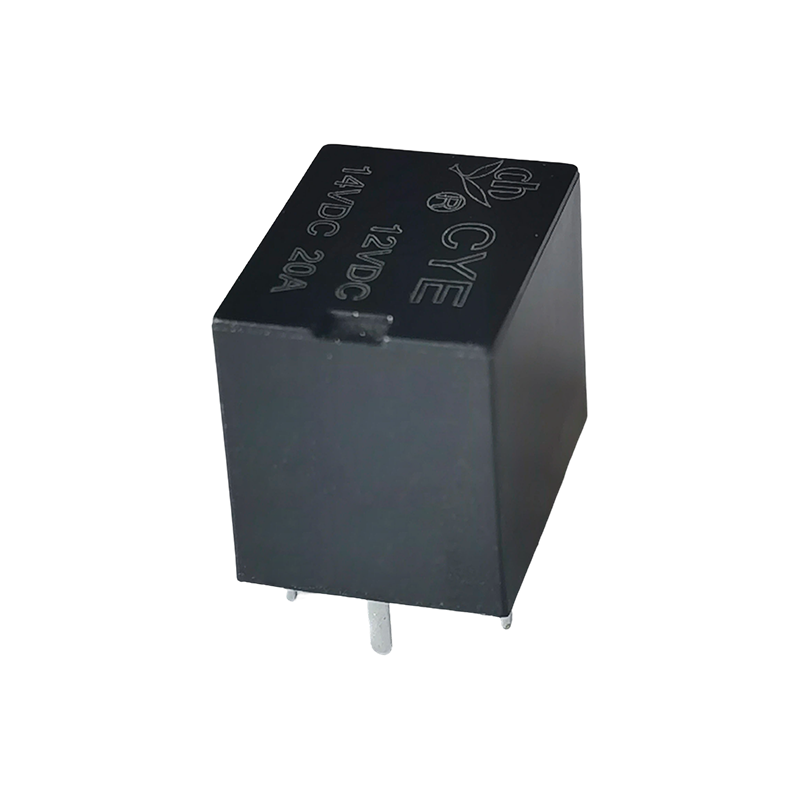

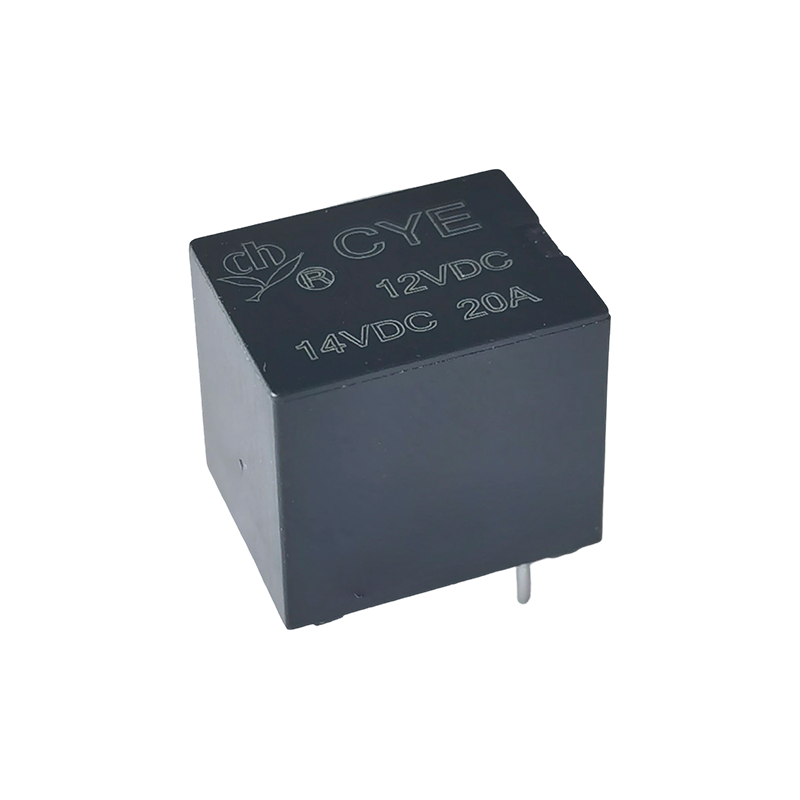

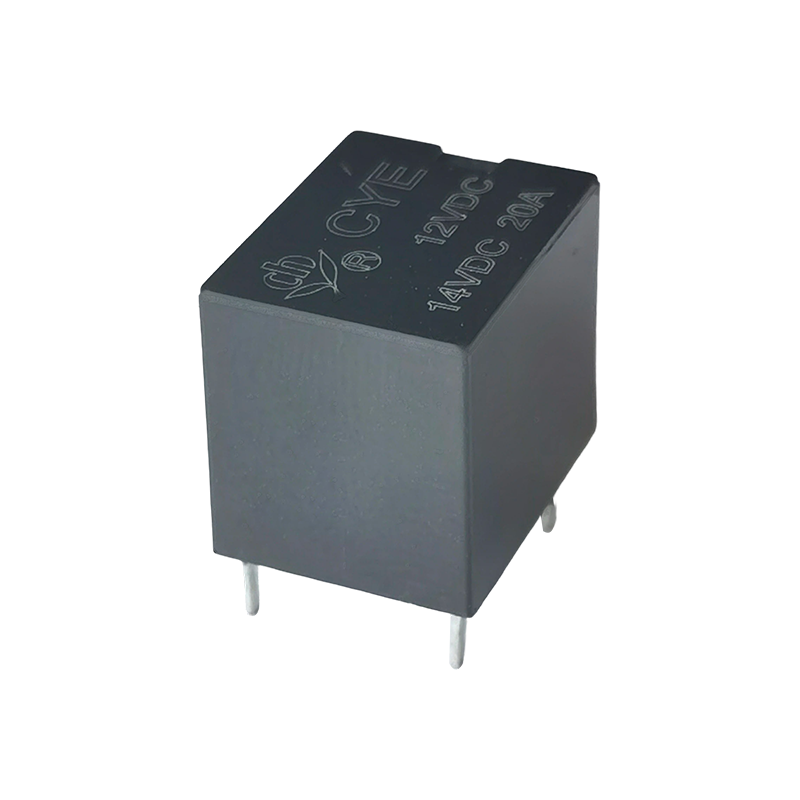

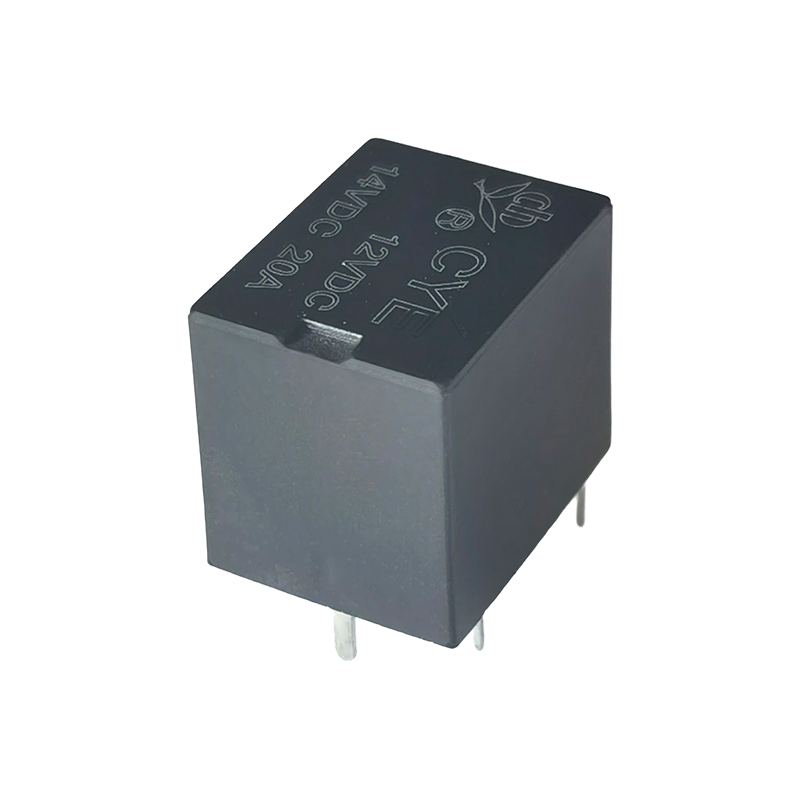

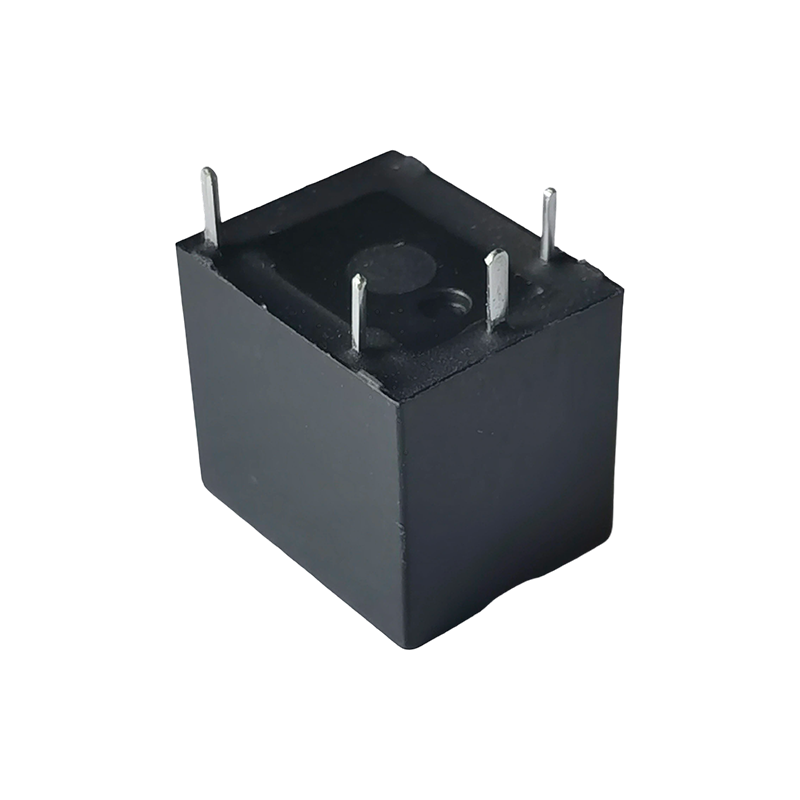

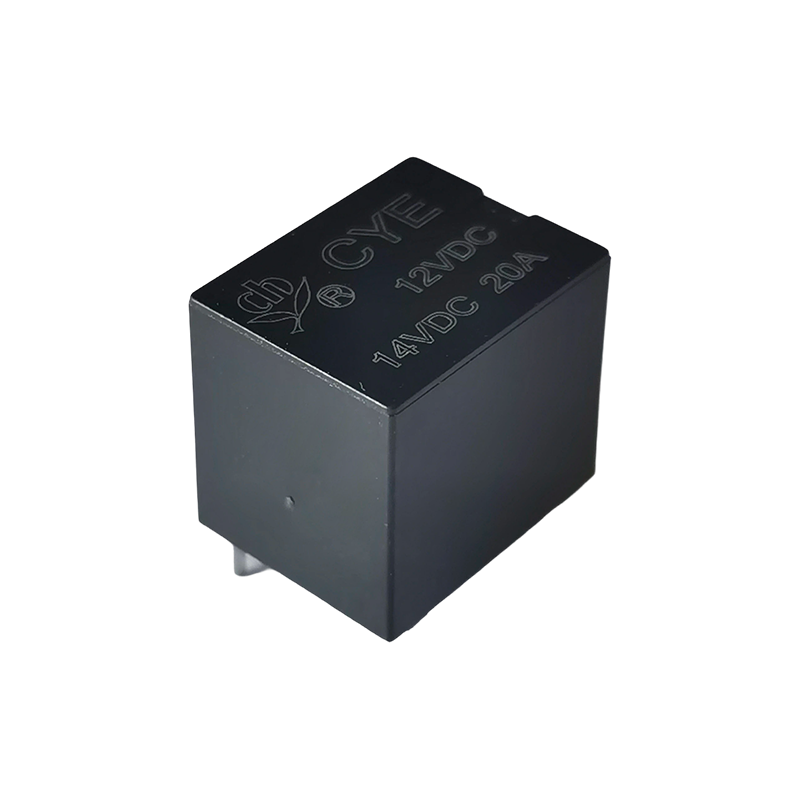

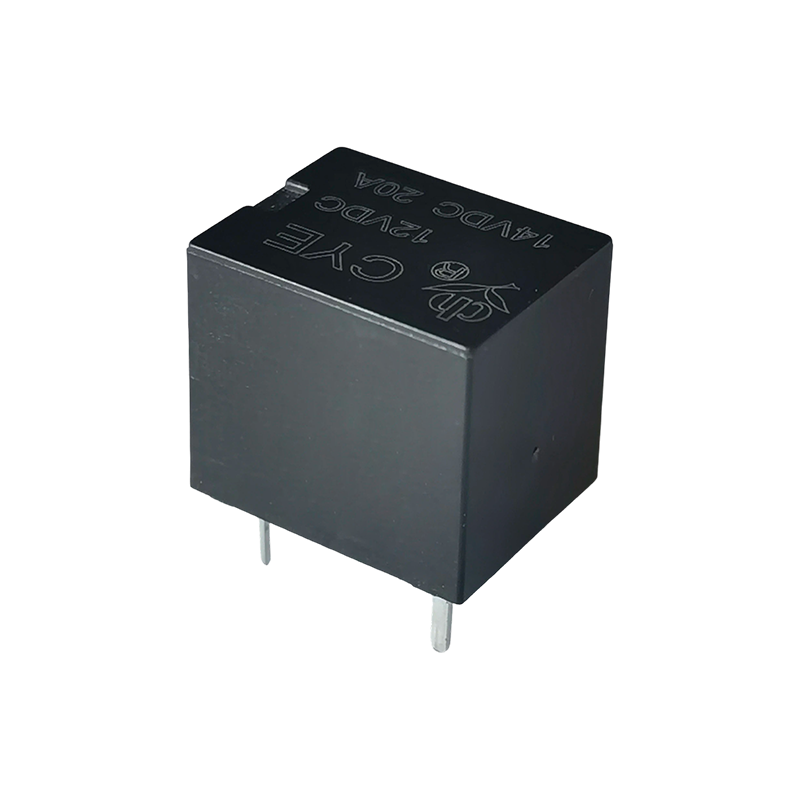

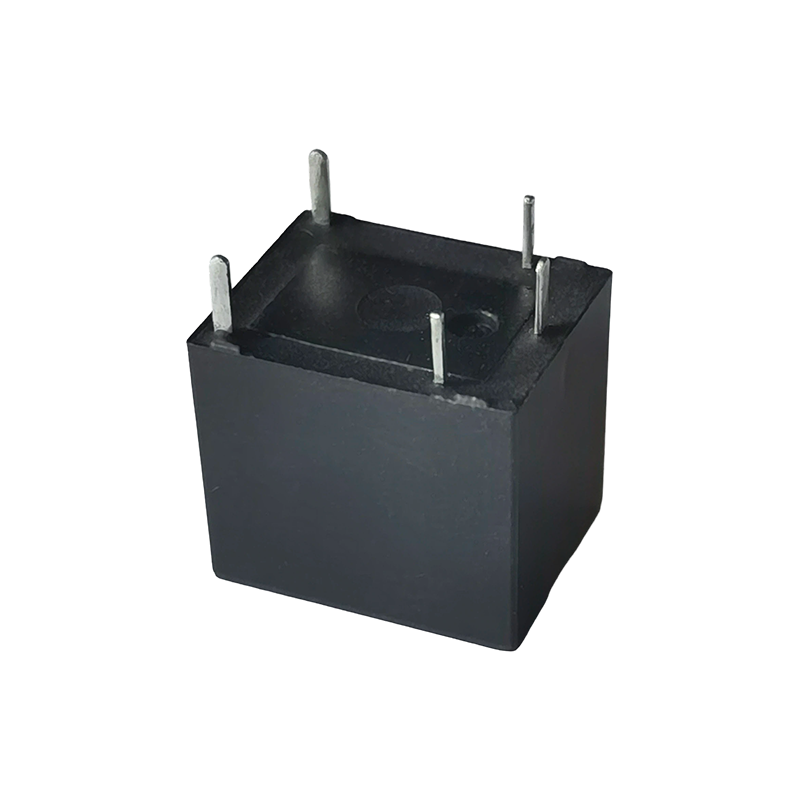

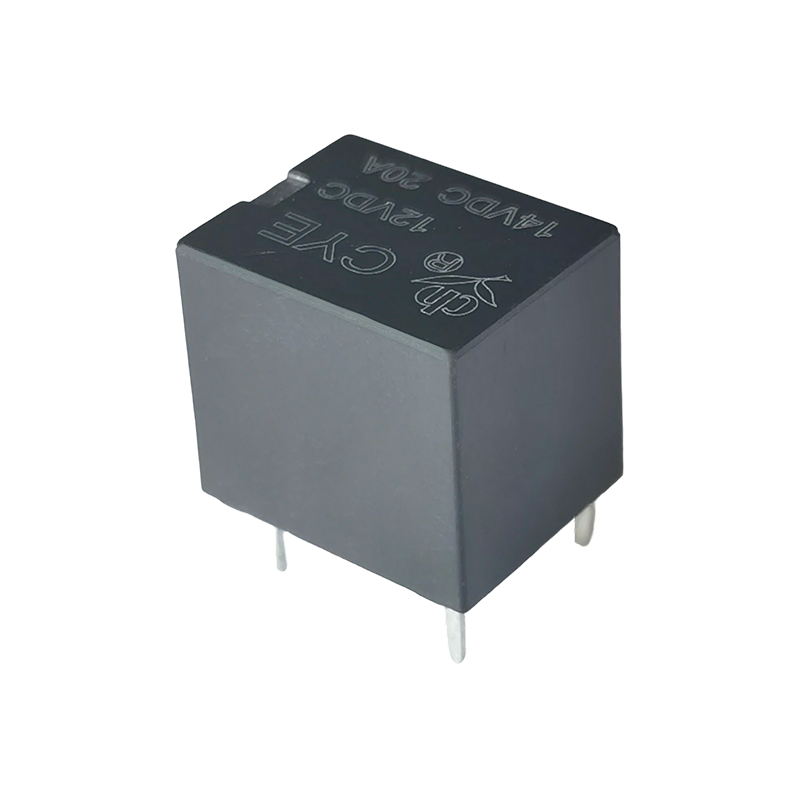

Het CYE (T78) relais is een ultraminiatuur elektromagnetisch relais met hoog vermogen met een breed scala aan toepassingen.
De belangrijkste toepassingen zijn onder meer:
Automobielsector: Wordt vaak gebruikt bij de motorbediening van autodeursloten, antidiefstalalarmsystemen voor auto's en signaalschakeling en belastingcontrole in elektronische apparatuur voor auto's.
Huishoudelijke apparaten en kantoorapparatuur: Geschikt voor energiebeheer of signaaloverdracht in huishoudelijke apparaten (zoals airconditioners, wasmachines) en kantoorautomatiseringsapparatuur.
Beveiligings- en alarmsystemen: Als kerncomponent van automatische antidiefstalalarmen regelt het de circuitschakeling.
Industriële besturing en automatisering: gebruikt in industriële automatiseringssystemen, instrumenten en communicatieapparatuur om belastingen met hoog vermogen te besturen met laagspanningssignalen.
Consumentenelektronica en opkomende technologieën: uitgebreide toepassingen in slimme huizen, IoT-apparaten, nieuwe energieapparatuur en medische elektronica.
Contactgegevens
| Typ | CIJ |
| Contactmateriaal | Zilverlegering |
| Contactweerstand | 100 mΩ max. (bij 1A 6VDC) |
| Nominale belasting (ohmse belasting) | 20A 14VDC |
| Max. schakelstroom | 35A |
| Max. schakelspanning | 30VDC |
| Kenmerken |
| Bedrijfstijd (bij nominale spoelspanning) | Maximaal 10 ms. (Geen diode) |
| Tijd vrijgeven | Maximaal 5 ms. (Geen diode) |
| Isolatieweerstand | Min. 100 MΩ (bij 500 VDC) |
| Diëlektrische sterkte | Tussen open contacten: 500VAC, 50/60Hz gedurende 1min |
| Tussen spoel en contact: 500VAC, 50/60Hz gedurende 1min |
| Trillingsbestendigheid | Functioneel | 10-500Hz, GEEN-10G |
| 10-500 Hz, NC-5G |
| Schokbestendigheid | Functioneel | 20 g voor NO/11 ms. 5g voor NC/11ms. |
| Destructief | 100G min. |
| Uithoudingsvermogen | Mechanisch uithoudingsvermogen (10800 ops./u) | 10000000 次 10000000 operaties (bij kamertemperatuur) |
| Elektrisch uithoudingsvermogen (360ps/u) | 100.000 ops. (bij kamertemperatuur) |
| Omgevingstemperatuur | -40℃~ 125℃ (geen condensatie) |
| Gewicht | Ongeveer 6g |
| Nominaal spanning (VDC) | Nominaal operationeel actueel ±10%(mA) | Spoelweerstand ±10%(Ω) | Nominaal operating kracht | Bedrijfsspanning (Max.) | Laat spanning los (min.) | Max. toegestane spanning |
| 6 | 100 | 60 | Ongeveer 0,6 W | 60% van het nominale bedrag spanning | 10% van nominaal spanning | 130% van de nominale spanning |
| 9 | 66.67 | 135 |
| 12 | 50 | 240 |
| 24 | 25 | 960 |
| 6 | 130 | 45 | Ongeveer 0,8 W | 57,5% van het nominale bedrag spanning |
| 9 | 90 | 102 |
| 12 | 70 | 180 |
| 24 | 30 | 720 |
De hierboven weergegeven gegevens zijn initiële waarden. Stel de maximaal toegestane spanning op de spoel niet langer dan 10 minuten in om oververhitting van de spoel te voorkomen.

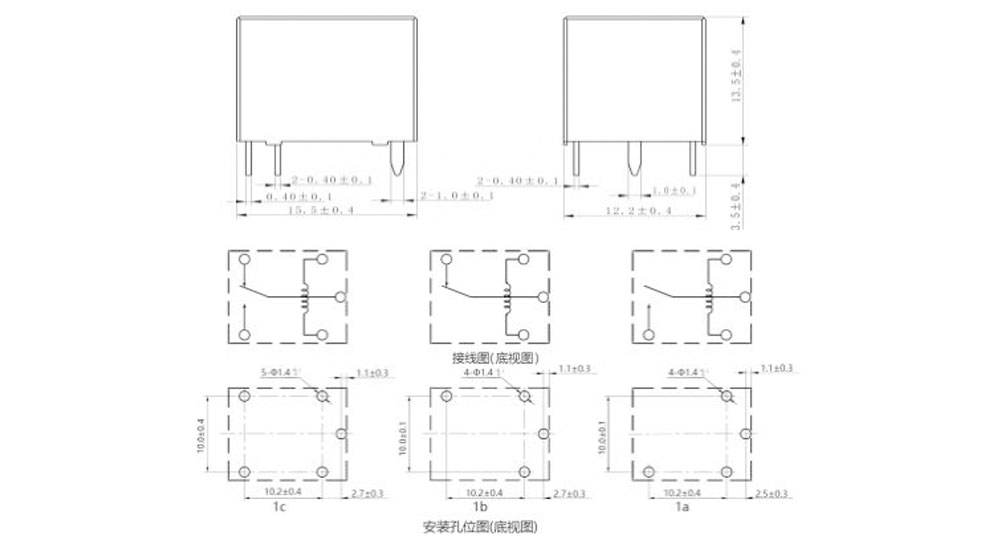

Overzichtsafmetingen, bedradingsschema, PCB-indeling (eenheid: mm)

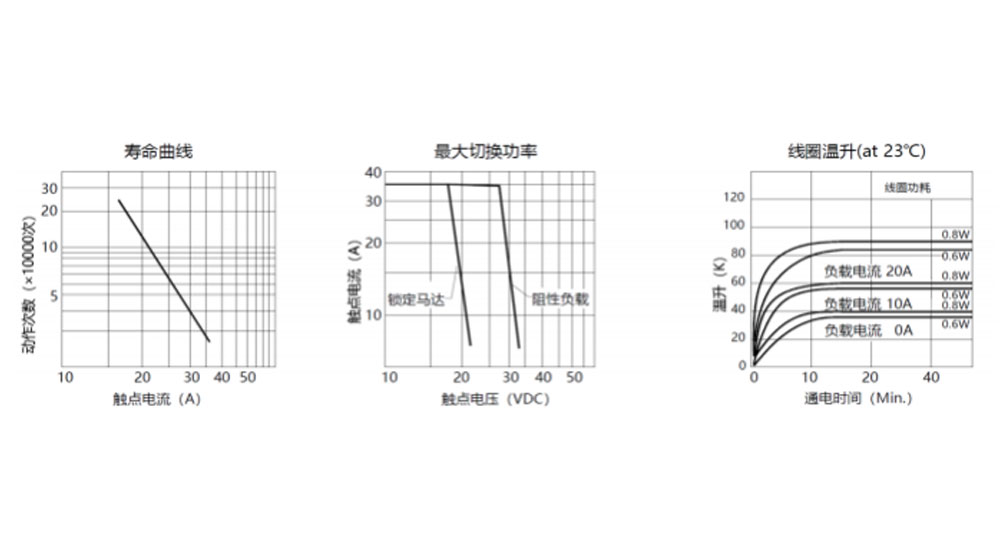

Karakteristieke rondingen
Bestelinformatie
CYE - 1 - C - 12VDC - B - D - T - XX
1 2 3 4 5 6 7 8
1: Type: CYE
2: Aantal polen: 1-1 pool
3: Contactregeling: A-formulier A ; B-formulier B ; C-formulier C
4: Nominale spanning: 6,9,12,24 VDC
5: Kleur behuizing: B-zwart
6: Spoelkracht: D-0,8W L-0,6W
7: Beschermende constructie: S-Flux-bestendig,
SH-Verzegeld wasbaar
8: Speciale parameter: Nihil-standaardtype
Letter of cijfer-Speciale vereiste
Fluxbestendige relais kunnen niet worden gebruikt in omgevingen met verontreinigende stoffen zoals H2S, SO2, NO2, stof, enz.
Waterreiniging of oppervlaktebehandeling wordt niet aanbevolen nadat de fluxbestendige relais op de printplaat zijn gemonteerd.
Disclaimer: de specificatie is alleen ter referentie. Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
We konden niet alle prestaties en alle parameters voor elke mogelijke toepassing evalueren. De gebruikers moeten dus in de juiste positie zijn om te kiezen
Geschikt product voor hun eigen toepassing. Bij afgedichte relais dient u na installatie en reiniging vóór gebruik het ventilatiegat in de behuizing te openen. Als u vragen heeft, neem dan contact op met Chengyuan voor technische diensten. Het is echter de verantwoordelijkheid van de gebruiker om te bepalen welk product gebruikt moet worden.
